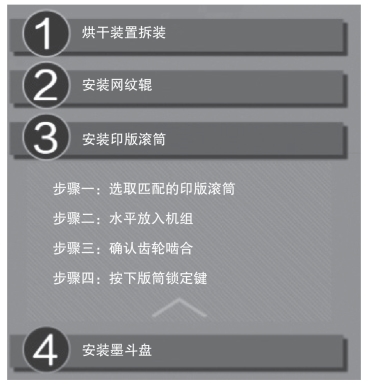

（1）移动感应触控笔，主键单击右侧菜单栏中的安装印版滚筒步骤，按照安装步骤进行印版滚筒安装，如图5-38所示。

图5-38　印版滚筒安装步骤

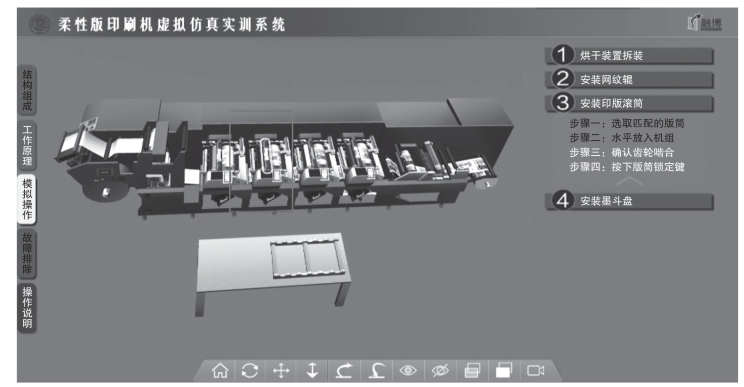

（2）根据右侧菜单栏中的提示进行操作，首先完成提示中的第一步：旋转匹配的印版滚筒，此时操作台上放有印版滚筒和印版滚筒放置架，移动感应触控笔，选择任意零件，主键长按，转动柔版印刷机到合适位置，使操作台印版滚筒正对操作者，如图5-39所示。

图5-39　印版滚筒操作位置

（3）移动感应触控笔，左键单击操作台上的印版滚筒，选中印版滚筒，安装第一步完成。系统进入安装第二步：将印版滚筒水平放入机组。

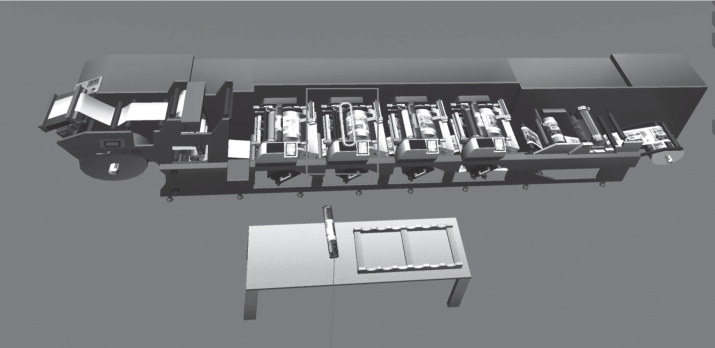

（4）移动感应触控笔，左键单击操作台上的印版滚筒，选中印版滚筒，此时按住左键，不松开，然后移动感应触控笔，使印版滚筒与印刷单元上方的绿色印版滚筒轮廓重合，如图5-40所示。

(www.daowen.com)

图5-40　印版滚筒放置位置提示

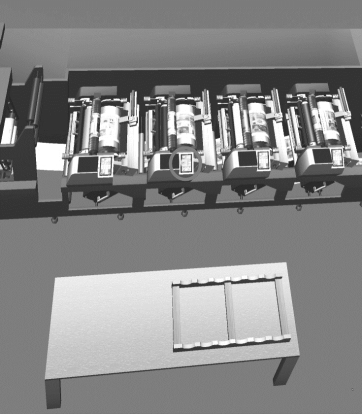

（5）移动感应触控笔，使印版滚筒与印刷单元上方的绿色印版滚筒轮廓重合，将印版滚筒水平移入机器步骤完成，系统进入安装第三步：确认齿轮啮合。确认齿轮啮合的目的是使印版滚筒两侧的齿轮与墙版上的齿轮啮合正确，便于后期印版滚筒的转动。此时，印刷单元上出现印版滚筒黄色闪烁轮廓，提示该位置为确认印版滚筒齿轮啮合的位置，如图5-41所示。

图5-41　印版滚筒齿轮啮合的位置确认提示

（6）移动感应触控笔，左键单击印版滚筒齿轮啮合位置，完成印版滚筒齿轮与墙版齿轮的啮合步骤。

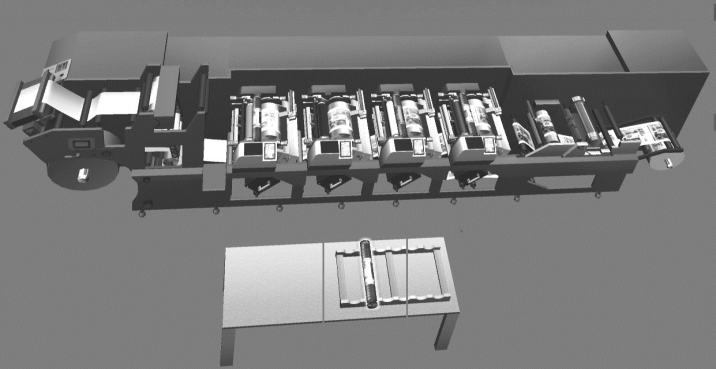

（7）印版滚筒齿轮与墙版齿轮的啮合步骤完成后，系统进入安装第四步：按下印版滚筒锁定键。此时，柔版印刷机印刷单元控制面板上出现黄色闪烁点，提示该位置为印版滚筒锁定键位置，如图5-42所示。

图5-42　印版滚筒锁定键位置提示

（8）移动感应触控笔，左键单击印版滚筒锁定键，印版滚筒位置被锁定，完成安装印版滚筒所有步骤。
