（1）移动感应触控笔，主键单击右侧菜单栏中的墨辊拆装步骤，按照拆装步骤进行拆装，如图5-16所示。

（2）根据右侧菜单栏中的提示进行操作，首先完成提示中的第一步：拔掉排气管，移动感应触控笔，选择任意零件，主键长按，转动柔版印刷机到合适位置，使排气管正对操作者，如图5-18所示。

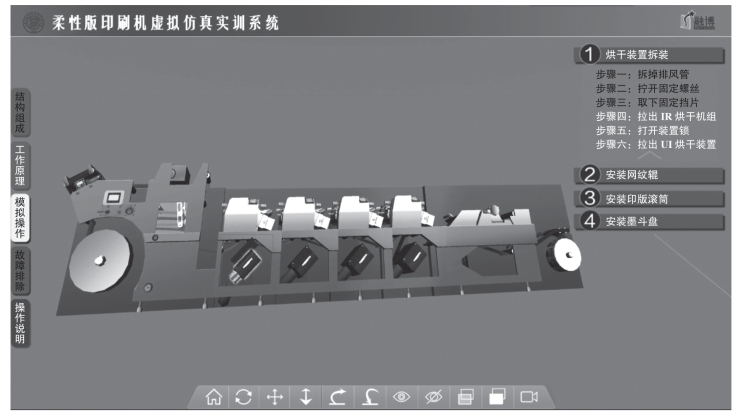

（3）移动感应触控笔，左键单击排气管，排气管拆卸完成。系统进入拆卸第二步：拧开固定螺钉，此时，烘干装置边缘出现黄色圆点闪烁，提示该位置为拧开固定螺钉操作位置点，如图5-19所示。

图5-19　拧开固定螺钉操作位置提示

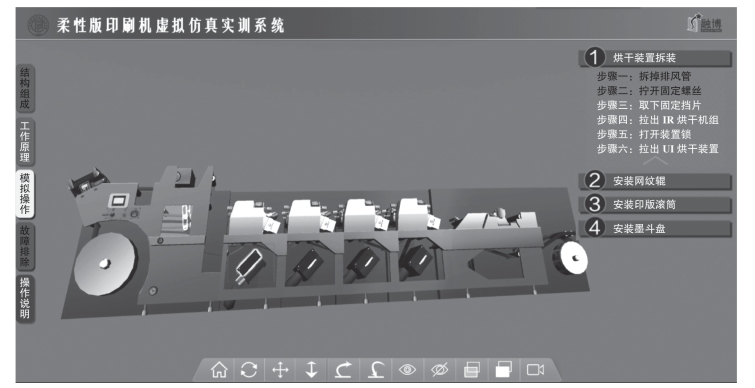

（4）移动感应触控笔，左键单击固定螺钉，固定螺钉拆卸完成。系统进入拆卸第三步：取下固定挡片，此时，烘干装置上方出现黄色圆圈闪烁，提示该位置为固定挡片位置，如图5-20所示。

图5-20　拆卸固定挡片位置提示

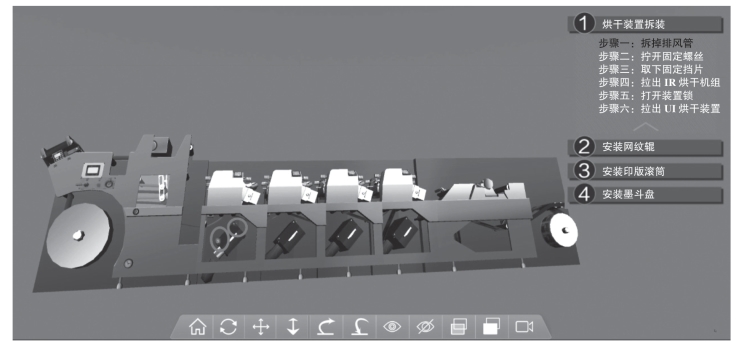

（5）移动感应触控笔，左键单击固定挡片，固定挡片拆卸完成。系统进入拆卸第四步：拉长IR烘干装置，此时，烘干装置上方出现黄色圆圈闪烁，提示该位置为拉长IR烘干装置操作位置，如图5-21所示。

(www.daowen.com)

图5-21　拉长IR烘干装置操作位置提示

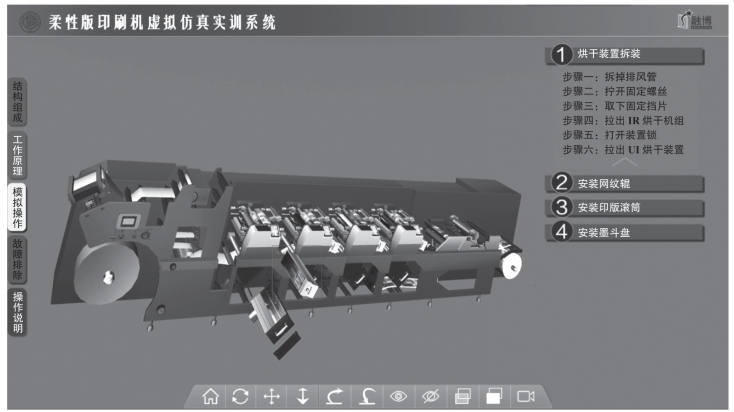

（6）移动感应触控笔，左键单击IR烘干装置，拉出IR烘干装置步骤完成。拆卸完的IR烘干装置内部结构如图5-22所示，系统进入拆卸第五步：打开装置锁，此时，UV烘干装置上方出现黄色圆点闪烁，提示该位置为装置锁操作位置，如图5-22所示。

图5-22　IR烘干装置内部结构及装置锁操作位置提示

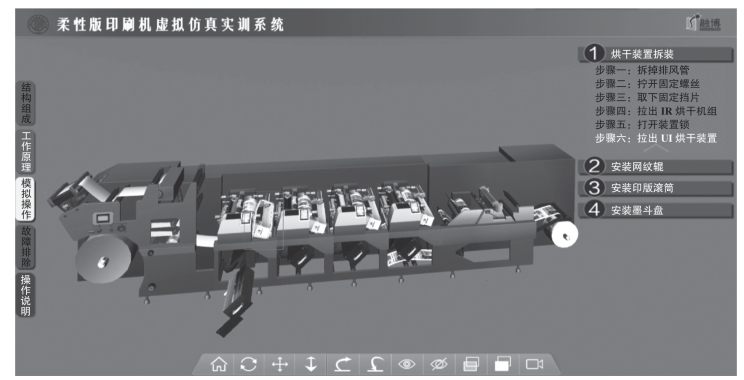

（7）移动感应触控笔，左键单击装置锁，装置锁拆卸完成。系统进入拆卸第六步：拉出UV烘干装置，此时，UV烘干装置上方出现黄色圆圈闪烁，提示该位置为拉出UV烘干装置操作位置，选择任意零件，主键长按，转动柔版印刷机到合适位置，使UV烘干装置正对操作者，如图5-23所示。

图5-23　拉出UV烘干装置操作位置提示

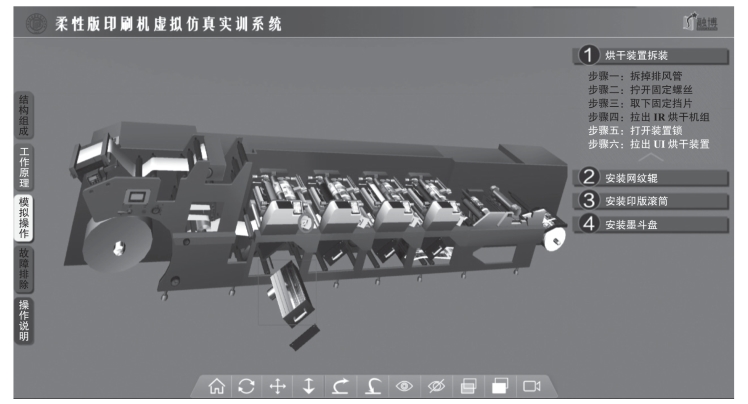

（8）移动感应触控笔，左键单击UV烘干装置，拉出UV烘干装置步骤完成。拆卸完的UV烘干装置内部结构如图5-24所示。烘干装置拆卸完成。

图5-24　UV烘干装置内部结构图
