墨辊拆装步骤及注意事项

移动感应触控笔,主键点击右侧菜单栏中的墨辊拆装步骤,按照拆装步骤进行拆装,如图3-30所示。

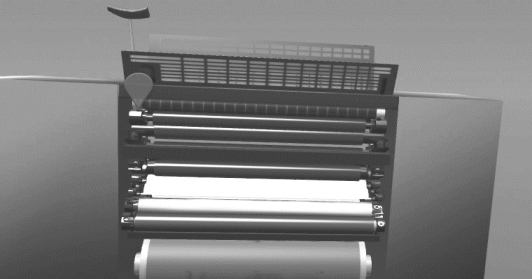

根据右侧菜单栏中的提示进行操作,移动感应触控笔至模型网罩,并且模型中相应的零件部位颜色会发生变化,单击触控笔的左键,打开模型中颜色发生变化的网罩,如图3-32所示。

图3-32 打开网罩

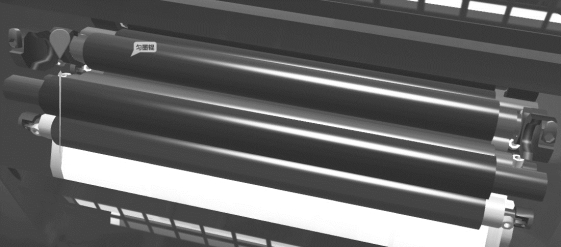

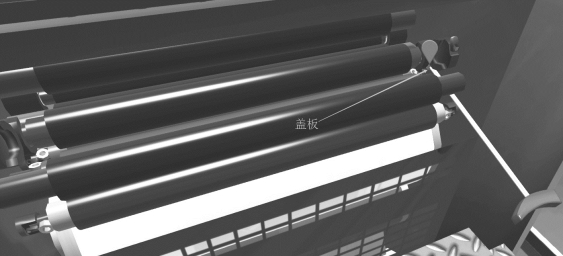

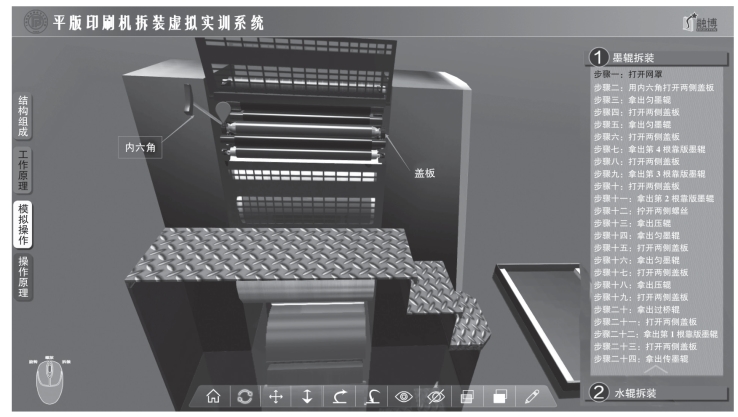

打开网罩,用内六角工具打开匀墨辊两侧的盖板。移动感应触控笔至匀墨辊两端,匀墨辊两端会出现中文提示,如图3-33所示。

图3-33 匀墨辊中文提示

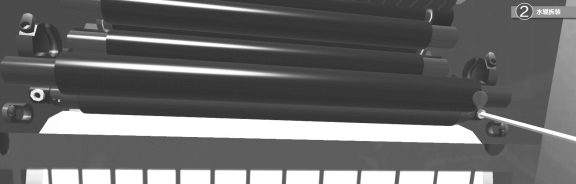

移动感应触控笔,从左至右依次用左键单击匀墨辊两侧盖板,操作结果如图3-34所示。

图3-34 打开匀墨辊两侧盖板

移动感应触控笔,按住触控笔左键将匀墨辊移动到一旁的收纳盒中,具体操作如图3-35所示。

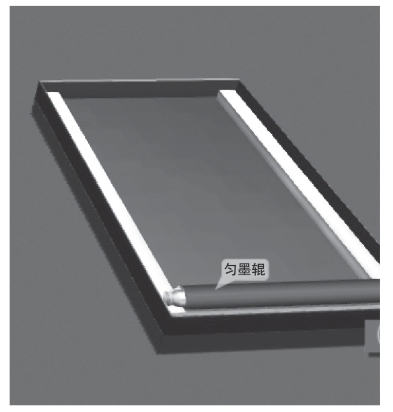

图3-35  拆卸下来的匀墨辊

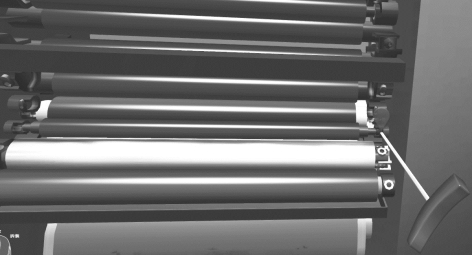

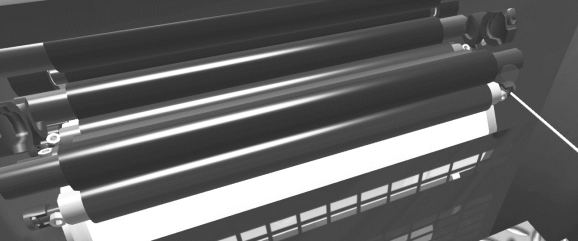

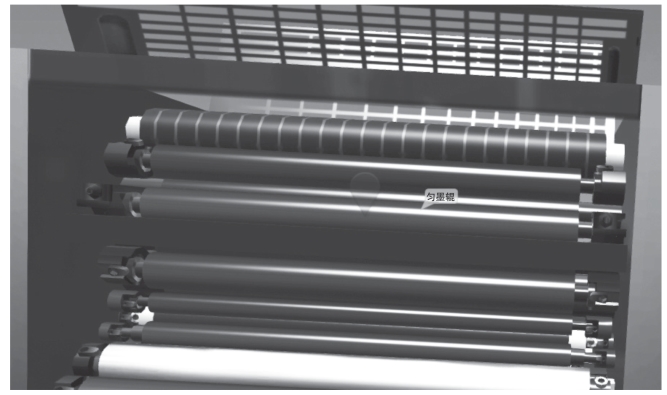

拆卸第二根匀墨辊。利用感应触控笔,将模型拉近,找到第二根匀墨辊的两侧盖板,操作结果如图3-36所示。

图3-36 第二根匀墨辊两侧盖板

感应触控笔左键单击盖板,画面中出现内六角工具即表示拆卸成功,操作结果如图3-37所示。移动感应触控笔,按住触控笔左键将匀墨辊拿出,移动到一旁的收纳盒中。

图3-37 拆卸盖板

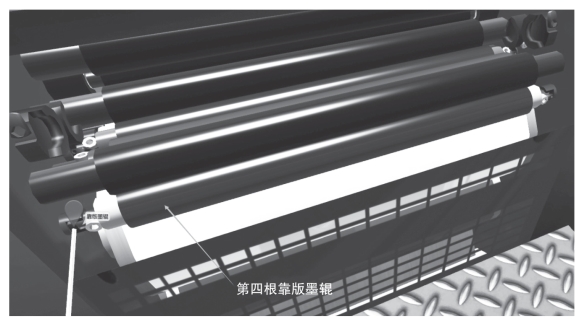

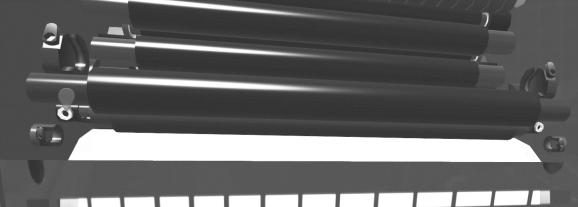

打开第四根靠版墨辊的两侧盖板。由于第四根靠版墨辊在最外侧,根据由外到内的原则,首先拆卸第四根靠版墨辊。左键单击第四根靠版墨辊左侧盖板,操作结果如图3-38所示。

图3-38 拆卸第四根靠版墨辊左侧盖板

移动感应触控笔,拆卸第四根靠版墨辊的右侧盖板。左键单击第四根靠版墨辊右侧盖板,操作结果如图3-39所示。移动感应触控笔,按住触控笔左键将第四根靠版墨辊拿出,移动到一旁的收纳盒中。

图3-39 拆卸第四根靠版墨辊右侧盖板

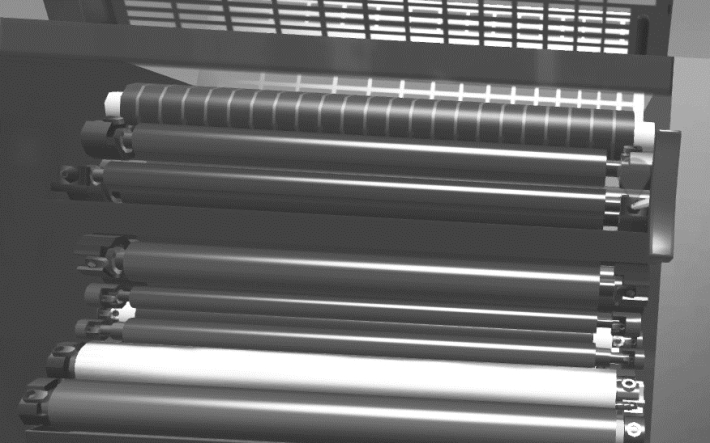

右侧菜单栏中步骤八、步骤九为拆卸第三根靠版墨辊。利用感应触控笔,旋转模型,将视角固定在模型下方网罩的上方,操作结果如图3-40所示。

图3-40 调整观察视角

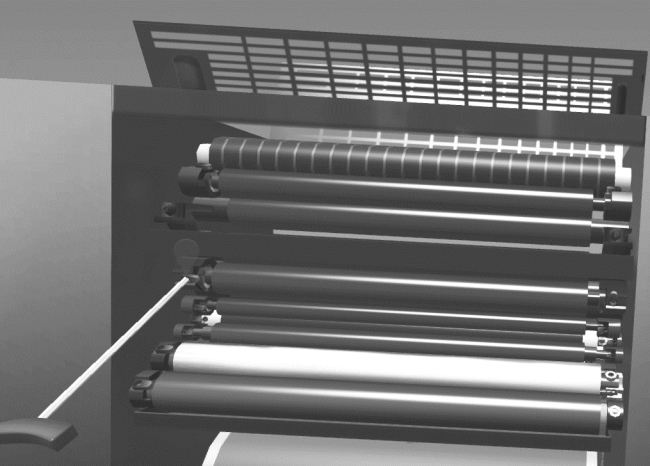

按照步骤八、步骤九中的拆卸方法,利用内六角工具拆开第三根靠版墨辊的两侧盖板,操作结果如图3-41所示。移动感应触控笔,按住触控笔左键将第三根靠版墨辊拿出,移动到一旁的收纳盒中。

图3-41 拆开第三根靠版墨辊两侧盖板

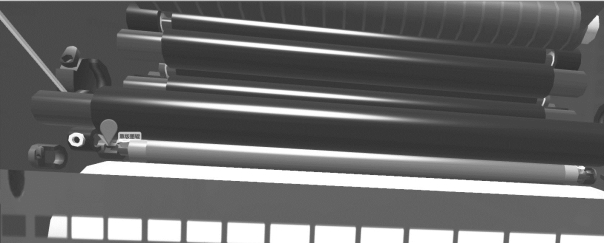

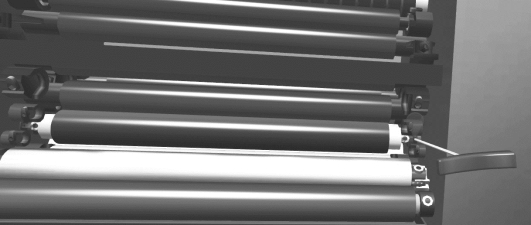

右侧菜单栏中步骤十、步骤十一为拆卸第二根靠版墨辊。移动感应触控笔,拉近模型,视角往下,墨辊的颜色已经发生变化,找到第二根靠版墨辊(蓝色)。操作结果如图3-42所示。

图3-42 第二根靠版墨辊

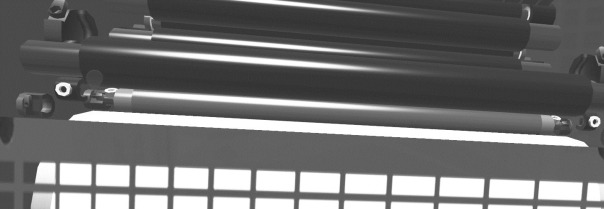

按照步骤八、步骤九中的拆卸方法,利用内六角工具打开第二根靠版墨辊两侧盖板,拆下墨辊,操作结果如图3-43所示。移动感应触控笔,按住触控笔左键将第二根靠版墨辊拿出,移动到一旁的收纳盒中。

(www.daowen.com)

图3-43 打开第二根靠版墨辊两侧盖板

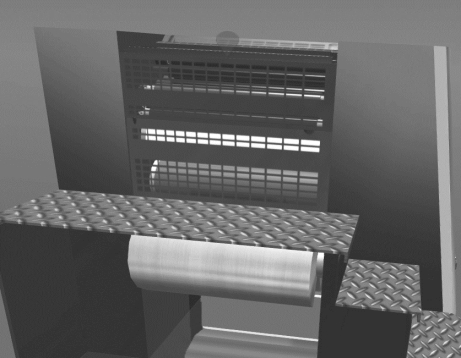

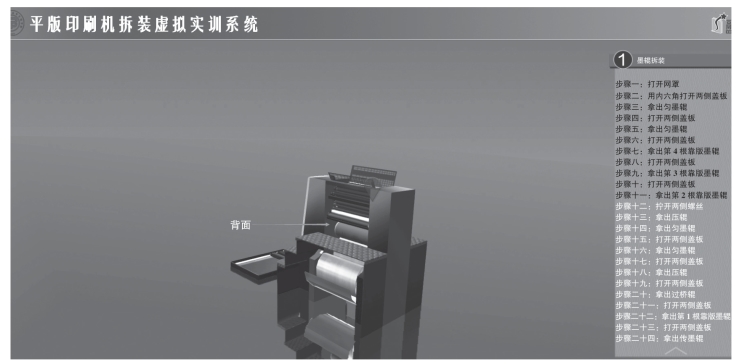

利用感应触控笔,将模型水平旋转180°。将视角转换到前操作面的后面,操作结果如图3-44所示。

图3-44 调整视角

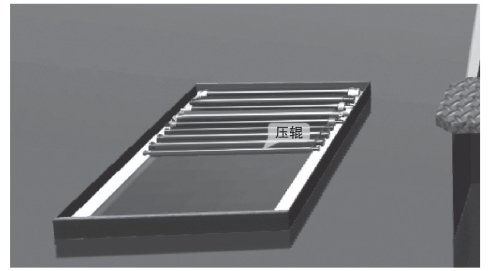

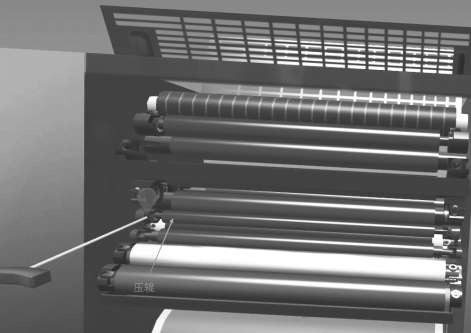

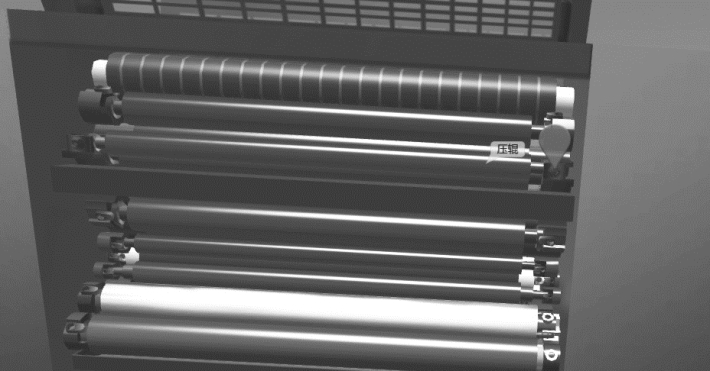

右侧菜单栏中步骤十二、步骤十三为拆卸压辊。主键选择设备,拉近模型至视角前,根据颜色和文字提示找到压辊,如图3-45所示。

图3-45 压辊

移动感应触控笔,左键单击压辊两侧螺丝,拧开压辊两侧螺丝,操作结果如图3-46所示。移动感应触控笔,按住触控笔左键将压辊拿出,移动到一旁的收纳盒中。

图3-46 拿出压辊

右侧菜单栏中步骤十四为拿出匀墨辊。左键单击匀墨辊,操作结果如图3-47所示。按住触控笔左键将匀墨辊拿出,移动到一旁的收纳盒中。

图3-47 拆卸匀墨辊

右侧菜单栏中步骤十五、步骤十六为打开下面的匀墨辊的两侧盖板,左键单击对应匀墨辊两端的盖板,操作结果如图3-48所示。移动感应触控笔,按住触控笔左键将匀墨辊移动到一旁的收纳盒中。

图3-48 打开盖板

根据模型零件颜色渐变和汉字的提示,拆卸下面的压辊。左键单击压辊两侧盖板,打开压辊两侧盖板,操作结果如图3-49所示。

图3-49 打开压辊两侧盖板

按住触控笔左键,将压辊拿出,移动至旁边的收纳盒中,操作结果如图3-50所示。

图3-50 放置压辊

右侧菜单栏中步骤十九、步骤二十为打开过桥辊两侧盖板,拿出过桥辊。操作结果如图3-51所示。

图3-51 拆卸过桥辊

右侧菜单栏中步骤二十一、步骤二十二为拆卸第一根靠版墨辊。根据提示,在模型中找出第一根靠版墨辊,如图3-52所示。

图3-52 第一根靠版墨辊

移动感应触控笔,左键分别单击第一根靠版墨辊的两侧盖板,打开第一根靠版墨辊的两侧盖板。操作结果如图3-53所示。拿出第一根靠版墨辊,移动至旁边的收纳盒中。

图3-53 打开第一根靠版墨辊的两侧盖板

右侧菜单栏中步骤二十三、步骤二十四为拆卸传墨辊,左键分别单击传墨辊两侧盖板,打开传墨辊两侧盖板。操作结果如图3-54所示。

图3-54 打开传墨辊两侧盖板

左键单击传墨辊,拿出传墨辊,将其移动至旁边的收纳盒中,墨辊的拆装完成。
