通过学习工具按钮的功能和操作方法，可以为后期学习印刷和印后设备的虚拟拆装、虚拟故障诊断等提供技术保障。工具按钮区一共有11个按钮，分别是初始状态、旋转、移动、缩放、拆卸、安装、显示、隐藏、透明、不透明、摄像机。不同工具按钮的功能和使用方法如下：

（1）初始化工具按钮

初始化工具按钮图标为，该工具按钮的主要功能是将模型操作区的所有操作后的变化恢复到初始状态；平版印刷机进行零件拆卸后的视图如图2-4所示，移动感应触控笔至初始化工具按钮图标位置，单击感应触控笔的主键，操作结果如图2-5所示。

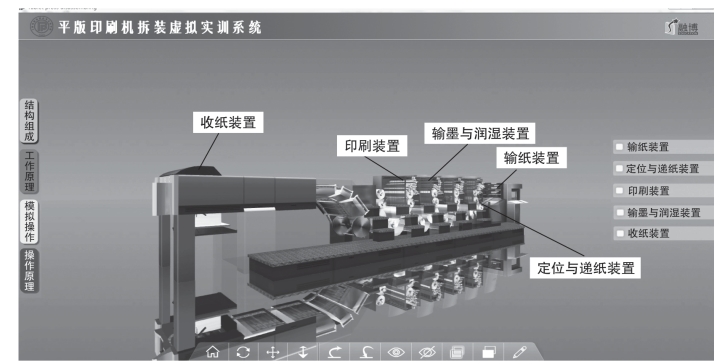

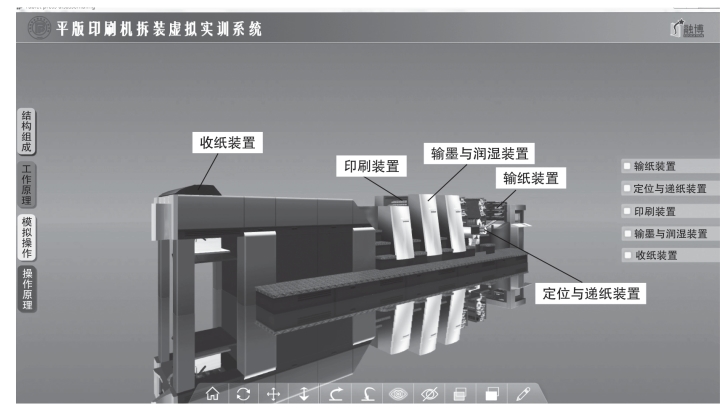

图2-4　零件拆卸后视图

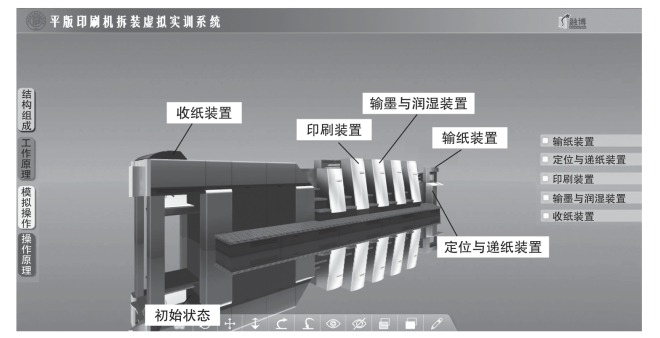

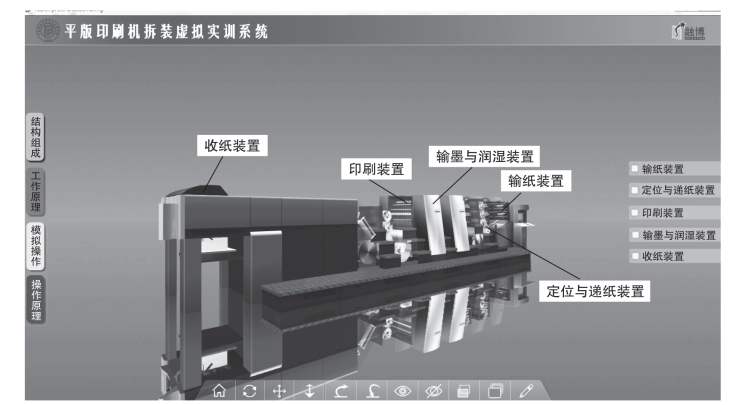

图2-5　恢复到初始状态

（2）旋转工具按钮

旋转工具按钮图标为，该工具按钮的主要功能是对显示区域内的设备进行旋转，便于操作者从多个角度了解实训设备和印刷故障，同时便于从不同位置拆装实训设备和调节实训设备。

旋转工具按钮的使用方法为通过移动感应触控笔，使光标箭头停放到旋转工具按钮图标上方，主键单击旋转按钮，然后将箭头移动到显示屏幕中的印刷设备模型上方，主键按住印刷设备模型，通过移动感应触控笔，可以将平版印刷机模型进行不同方向的旋转操作，如图2-6所示。（注意：通常情况下，通过移动感应触控笔选中实训设备模型，按住触控笔的主键，模型就会跟着感应触控笔的旋转进行旋转。此功能一般不用，仅适用于PC版本）

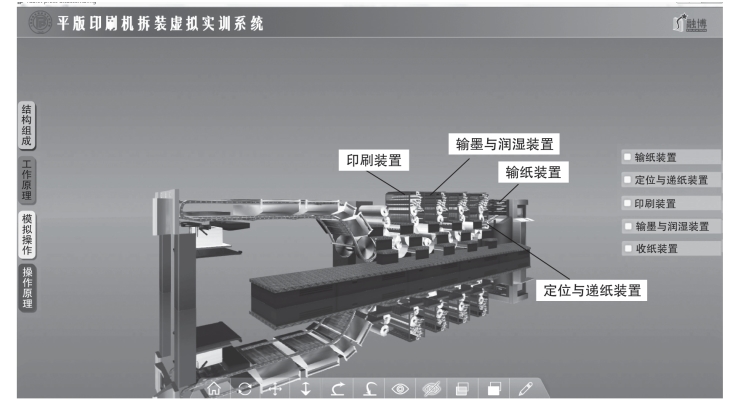

图2-6　旋转操作

（3）移动工具按钮

移动工具按钮图标为。移动工具按钮的主要功能是移动显示屏幕上的实训设备模型，便于观看和调节等操作。

具体操作方法为通过移动感应触控笔，使光标箭头停放到移动工具按钮图标上方，主键单击移动按钮，然后将箭头移动到显示屏幕中的印刷设备模型上方，主键按住印刷设备模型，通过移动感应触控笔，可以上下左右移动实训设备模型，如图2-7所示。（注意：通常情况下，通过移动感应触控笔选中实训设备模型，按住触控笔的主键，即可上下左右移动平版印刷机模型。此功能一般不用，仅适用于PC版本）

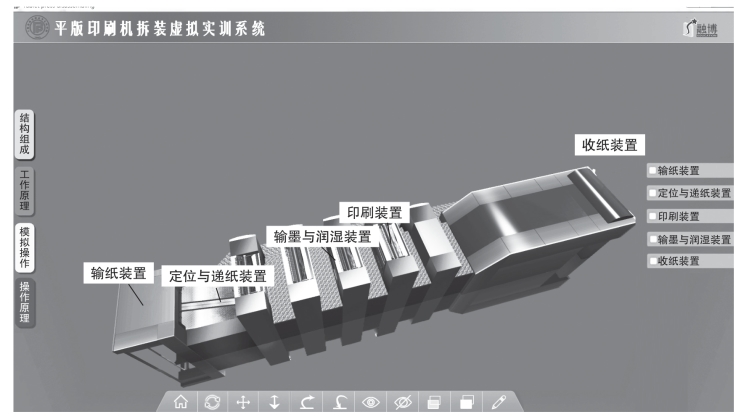

图2-7　移动操作

（4）缩放工具按钮

缩放工具按钮图标为。缩放工具按钮的主要功能是缩放显示屏幕上的实训设备模型，便于观看和调节等操作。

具体操作方法为通过移动感应触控笔，使光标箭头停放到移动工具按钮图标上方，主键单击移动按钮，然后将箭头移动到显示屏幕中的印刷设备模型上方，主键按住印刷设备模型，通过移动感应触控笔，可以对实训设备模型进行缩放操作，如图2-8所示（注意：通常情况下，通过移动感应触控笔选中的实训设备模型，按住触控笔的主键，即可对实训设备模型进行缩放。此功能一般不用，仅适用于PC版本）。

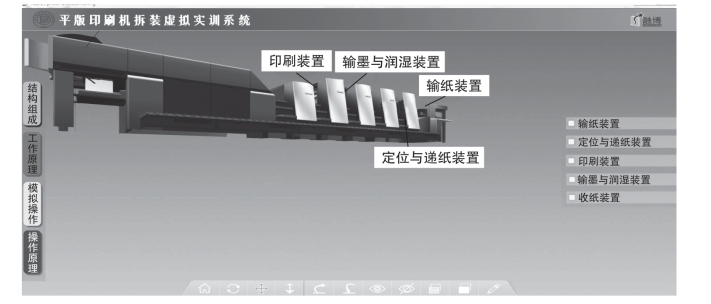

图2-8　缩放操作

（5）拆卸工具按钮

拆卸工具按钮图标为。拆卸工具按钮的主要功能是拆卸显示屏幕上的实训设备模型，便于观看设备组成、工作原理和调节等操作。

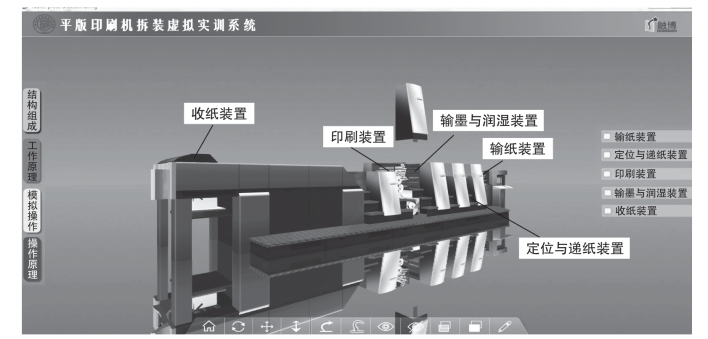

具体操作方法为通过移动感应触控笔，使光标箭头停放到移动工具按钮图标上方，主键单击移动按钮，然后将箭头移动到显示屏幕中的印刷设备模型上方，主键按住印刷设备模型并拖动，即可对实训设备模型进行部件拆卸操作，如图2-9所示。

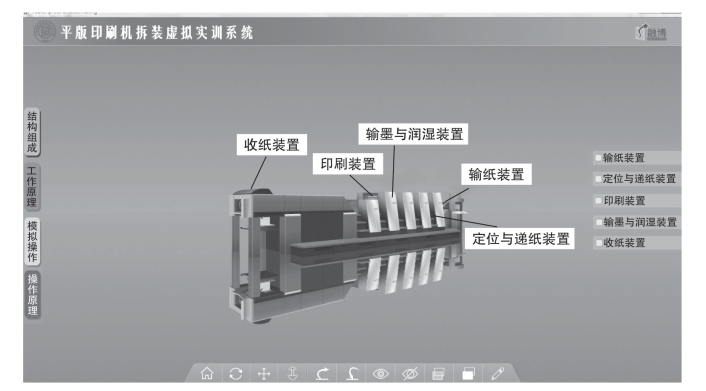

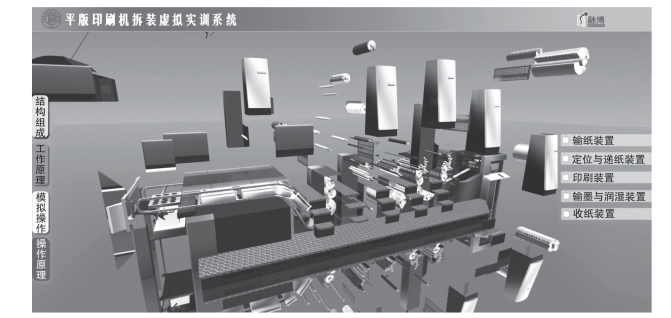

图2-9拆卸操作(www.daowen.com)

（6）安装工具按钮

安装工具按钮图标为。安装工具主要功能是在模型操作区内对拆卸后的零部件进行组装或回位。

具体操作方法为通过移动感应触控笔，主键单击安装工具按钮，然后选中已经被拆卸的模型零件，单击主键，即可完成各零部件的安装或回位，如图2-10所示。

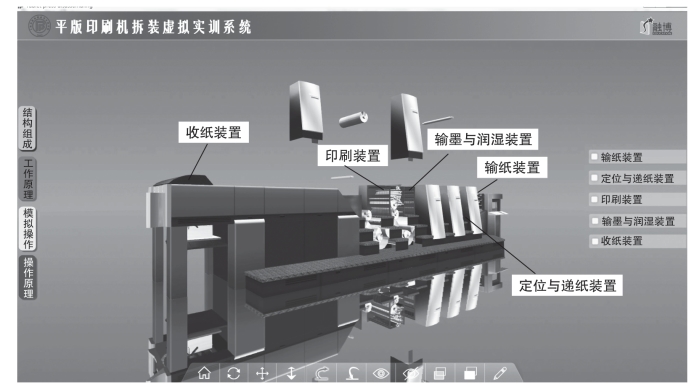

图2-10　安装操作

（7）隐藏工具按钮

隐藏工具按钮图标为。隐藏工具主要功能是在模型操作区可以对零件进行隐藏操作，便于后续的拆卸和观看内部结构原理等。

具体操作方法为移动感应触控笔，主键单击“隐藏”按钮，主键单击需要隐藏的零部件，即可完成零部件的隐藏，如图2-11所示。

图2-11　隐藏机器盖

（8）显示工具按钮

显示工具按钮图标为。显示工具主要功能是在模型操作区内对隐藏模型部件进行显示。具体操作方法为移动感应触控笔，主键单击“显示”按钮，然后主键单击需要显示的零部件。使用显示工具显示零部件的规则是：每单击一次主键，从最后一个隐藏的零件往前逐个显示，即从左往右显示，将隐藏部分逐渐显示出来，如图2-12所示。

图2-12　显示机器盖

（9）透明工具按钮

透明工具按钮图标为。透明工具主要功能是在模型操作区可使零部件透明。具体操作方法为移动感应触控笔，主键单击透明按钮，然后主键每单击一次模型零件，零件就会被透明化，可以将平版印刷机的部分机器盖透明化，如图2-13所示。

图2-13　透明操作

（10）不透明工具按钮

不透明工具按钮图标为。不透明工具主要功能是在模型操作区可对透明的零部件进行不透明显示。具体操作方法为移动感应触控笔，主键单击“不透明”按钮，然后主键单击模型中透明的零件，透明零件就会转化成不透明，可以将平版印刷机的部分透明的机器盖显示出来，如图2-14所示。

图2-14　不透明操作

（11）摄像机工具按钮

摄像机工具按钮图标为。摄像机主要功能是在模型操作区对细微部位（特别先操作台等部位）进行放大处理，便于后期的调节和故障排除。

具体操作方法为移动感应触控笔，主键单击“摄像机”按钮，操作区域内会显示摄像机和摄像机窗口，通过移动摄像机的位置，将摄像机的摄像头对着目标位置，即可实现局部放大的功能，且放大的像显示在摄像机的窗口上，如图2-15所示。

图2-15　摄像机放大操作台示意图
