汽车内装饰材料的吸音隔音性能检测方法及原理

时间:2023-06-23 理论教育 版权反馈
【摘要】:作为一种汽车内装饰材料,吸音隔音性能是一项非常重要的技术指标,因此,必须进行严格检验,常用的检测方法有吸音系数测定法和传声损失测定法。图9-10非织造布材料吸音、隔音原理图

汽车内装饰材料的吸音隔音性能检测方法及原理

作为汽车内装饰材料用非织造布,在汽车工业中的应用量越来越大。汽车座椅、汽车门内衬板、汽车顶棚内衬材料、汽车顶棚呢、汽车地毯、地毯内衬材料、汽车行李箱内衬材料、内装饰材料等。这些非织造布的主要作用就是吸音隔音和装饰。作为一种汽车内装饰材料,吸音隔音性能是一项非常重要的技术指标,因此,必须进行严格检验,常用的检测方法有吸音系数测定法和传声损失测定法。

1.吸音系数的检测方法 当声波射入到非织造布表面时,吸音系数因声波的射入方式不同,而存在一定的差异。平面声波垂直射入为垂直入射吸音系数;声波以一定角度斜射时为斜向入射吸音系数;声波从各个方向同时射入,而且入射几率基本相等时,通常称为无规则入射吸音系数。

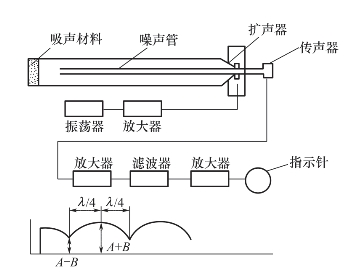

图9-7 垂直入射吸音系数测定方法原理图

(1)垂直入射吸音系数检测方法。其检测原理如图9-7所示,在驻波管的一段装上φ60mm被检测非织造布样品,在驻波管的另一端,由扬声器箱内的扬声器产生噪声,噪声频率分别为250Hz、500Hz、1000Hz、1250Hz、2000Hz。当驻波管直径小于噪声声波时,相当于平面声波入射,声波会被检测非织造布样品反射回来,入射声波和反射声波会形成相互干扰。如果入射声波的声压振幅为A,反射声波声压振幅为B,则驻波管内每四分之一波长产生A+B与A-B振幅,管内插入扩声器,测定最大、最小声压。设其比值为N,则可得到如下计算结果:

则:

一般声能与声压振幅的二次方成正比,依据吸音系数定义可以得到如下计算公式:

式中:α0为垂直入射吸音系数。

(2)无规则入射吸音系数的检测方法。垂直入射吸音系数是采用一小块样品在较小规模装置中,进行测定所得到的不同频率下的吸音系数的。一般无规则入射吸音系数测定,都是采用混响室,为了形成理想的扩声场,一般设置反射板,使检测室内无平行的壁面,这种设计可以使声能减小损耗,即使噪声停止了,检测室内仍然存在长时间的声响。将汽车用非织造布放在这样的检测室内,声响时间会明显变短,由此检测出其变化,计算出无规则吸音系数。采用混响室时间来表示噪声量,所谓混响时间就是指停止发声后,声能降到10-6为止的时间(声压振幅下降到10-3声压级下降到60dB的时间)。一般设混响室没有噪声之前的混响时间为T0,放置被检测非织造布样品时的混响时间为TS,则可以得到如下计算公式:

式中:V——混响室的体积,m3

A——空气的吸音力,A=S×α;

S——混响室的面积,m3

α——无规则吸音系数;

ΔA——被检非织造布样品的吸音力;

C——噪声传播速度,m/s。

被检测非织造布样品的面积用SS表示,而无规则吸音系数可以采用如下计算公式:(www.daowen.com)

2.噪声损失的检测方法 噪声损失检测方法原理如图9-8所示。

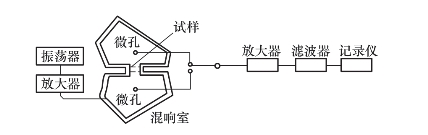

图9-8 噪声损失检测方法原理图

噪声损失(TL)受到许多因素的影响,包括噪声频率、噪声的入射方式等。所谓噪声损失是指无规则入射时的噪声能量损失,一般设计成两个相邻的混响室,在两个混响室内分别放置被检测非织造布样品,从其中一个混响室的扩声器发出噪声,形成漫射声场,测定该混响室的平均噪声声压级L1,噪声透射到另一个混响室中也形成了漫射噪声声场,测定该室内的平均噪声声压级L2,依据以下公式计算出噪声损失(TL):

则:

式中:S——被检测非织造布样品的面积,m2

A——混响室的平均吸音力;

V——混响室的体积,m2

T——混响室的混响时间,min;

C——噪声的传播速度。

3.吸音、隔音综合检测系统简介 所谓综合检测系统,就是同时可以测定非织造布吸音和隔音性能,检测系统结构如图9-9所示。

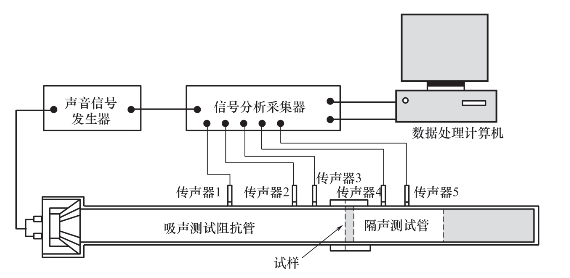

图9-9 吸音、隔音综合检测系统结构示意图

从原理图中可以看出,噪声由信号发生器产生,噪声通过扩音器放大,然后入射到被检测非织造布样品的表面,非织造布相当于一个很大的边界屏障,其中一部分噪声声能被非织造布吸收,另有一部分噪声声能在非织造布表面发生反射,回到吸音检测管内,吸音管传感器将反射噪声变成电信号,传输到信号分析采集器,最后进入计算机综合处理系统,得出汽车用非织造布材料的吸音系数和效果分布曲线图;其余噪声声能则将穿透非织造布屏障,进入到隔音检测管内,隔音检测管传感器同样会把噪声变成电信号,传输到信号分析采集器,然后进入计算机综合处理系统,得出汽车用非织造布材料隔音系数和效果分布曲线图,非织造布材料吸音、隔音原理如图9-10所示。

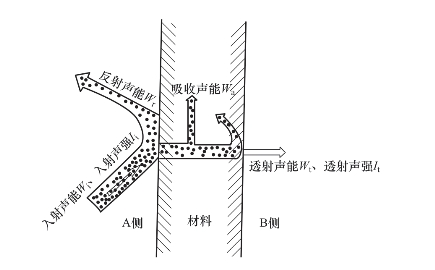

图9-10 非织造布材料吸音、隔音原理图
