焊缝符号：在产品设计图样中标注焊缝位置、形状和尺寸、焊接方法等信息的符号。目前在工业生产中使用极其广泛，是标准化的一种体现。

1.焊缝符号分类

焊缝符号包括基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等。

（1）基本符号是表示焊缝横断面形状的符号，见表1-2。

（2）辅助符号是表示焊缝表面形状特征的符号，见表1-2。

（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，见表1-2。

（4）焊缝尺寸是符号表示坡口和焊缝各特征尺寸的符号，见表1-3。

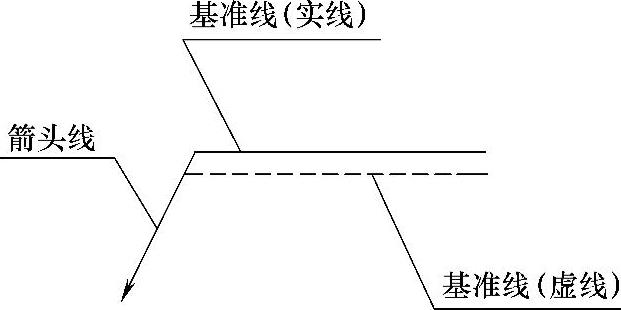

（5）指引线：一般由带有箭头的指引线（简称箭头线）和两条基准线（一条为实线，一条为虚线）两部分组成，如图1-15所示。

图1-15 指引线

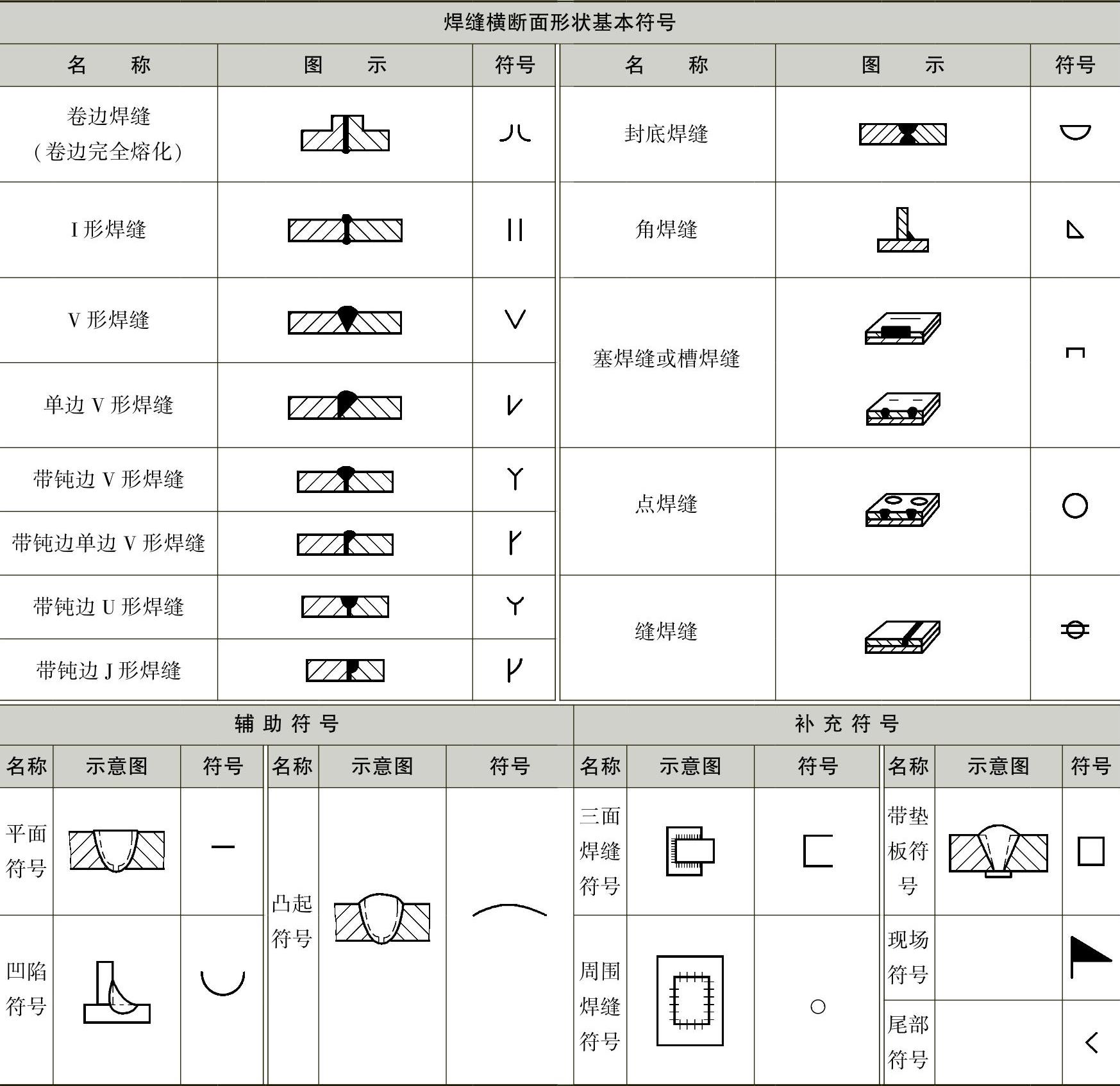

表1-2 基本符号、辅助符号和补充符号

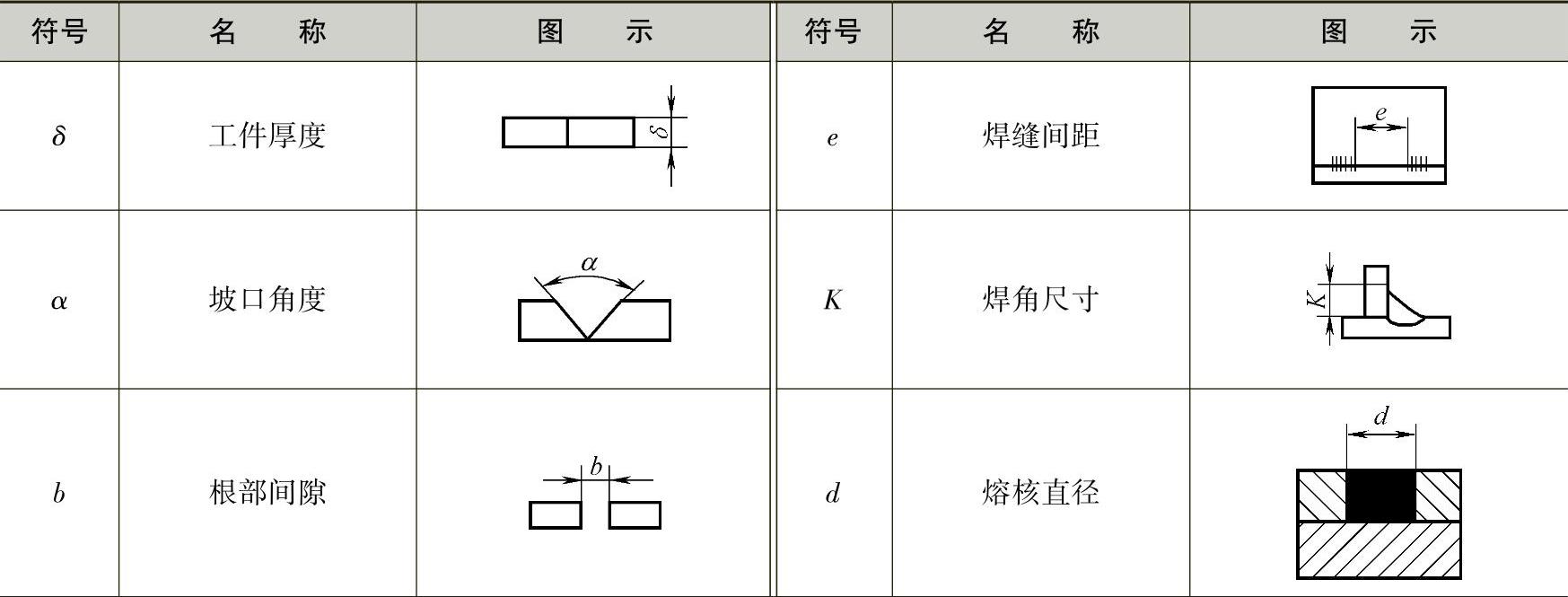

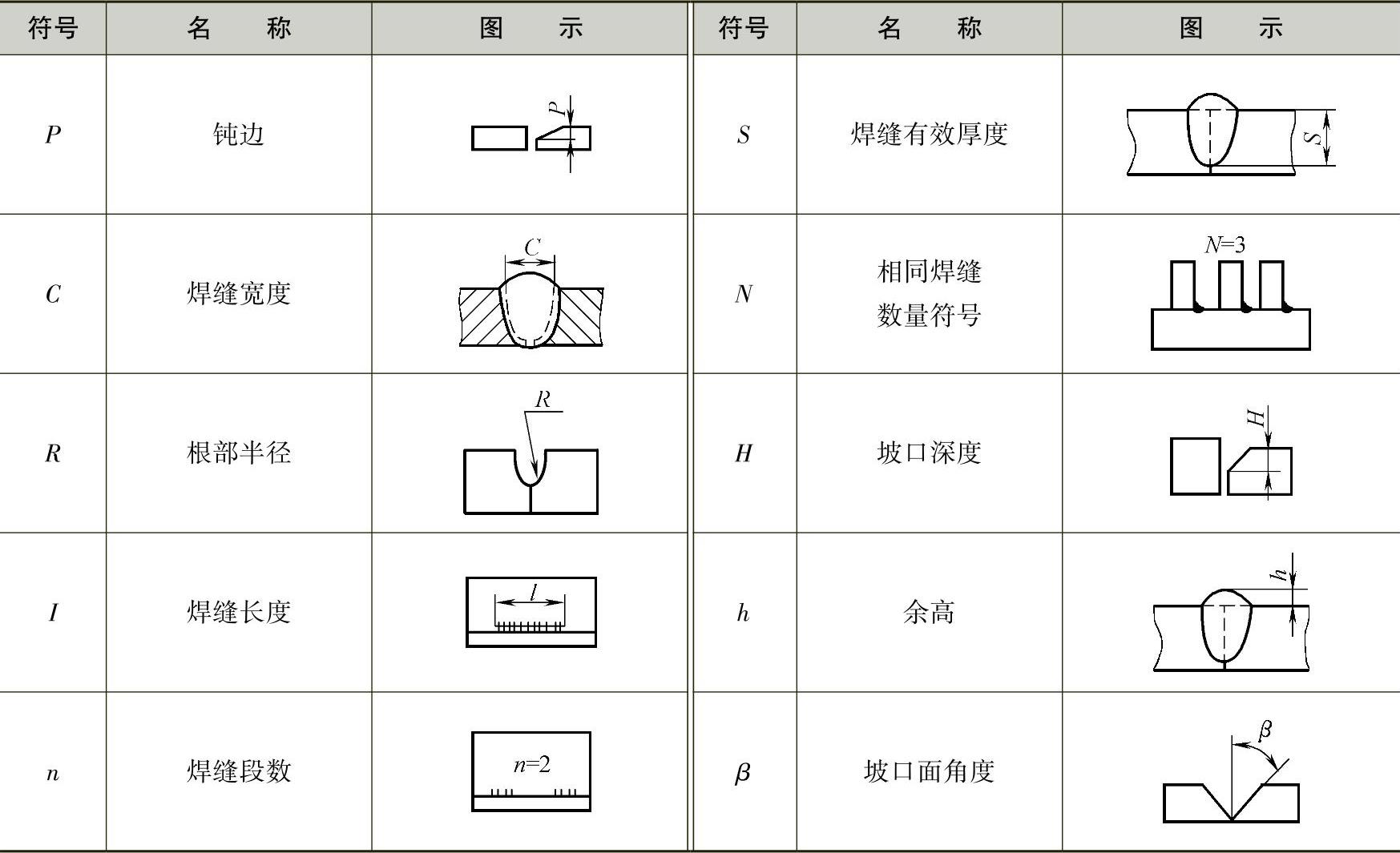

表1-3 坡口和焊缝各特征尺寸的符号

（续）(www.daowen.com)

2.符号在图样上的位置

（1）基本要求。完整的焊缝表示方法除了基本符号、辅助符号、补充符号以外，还包括指引线、焊缝尺寸符号。焊缝符号和焊接方法代号必须通过指引线及有关规定才能准确无误地表示焊缝。焊缝符号的具体应用方法见表1-4。

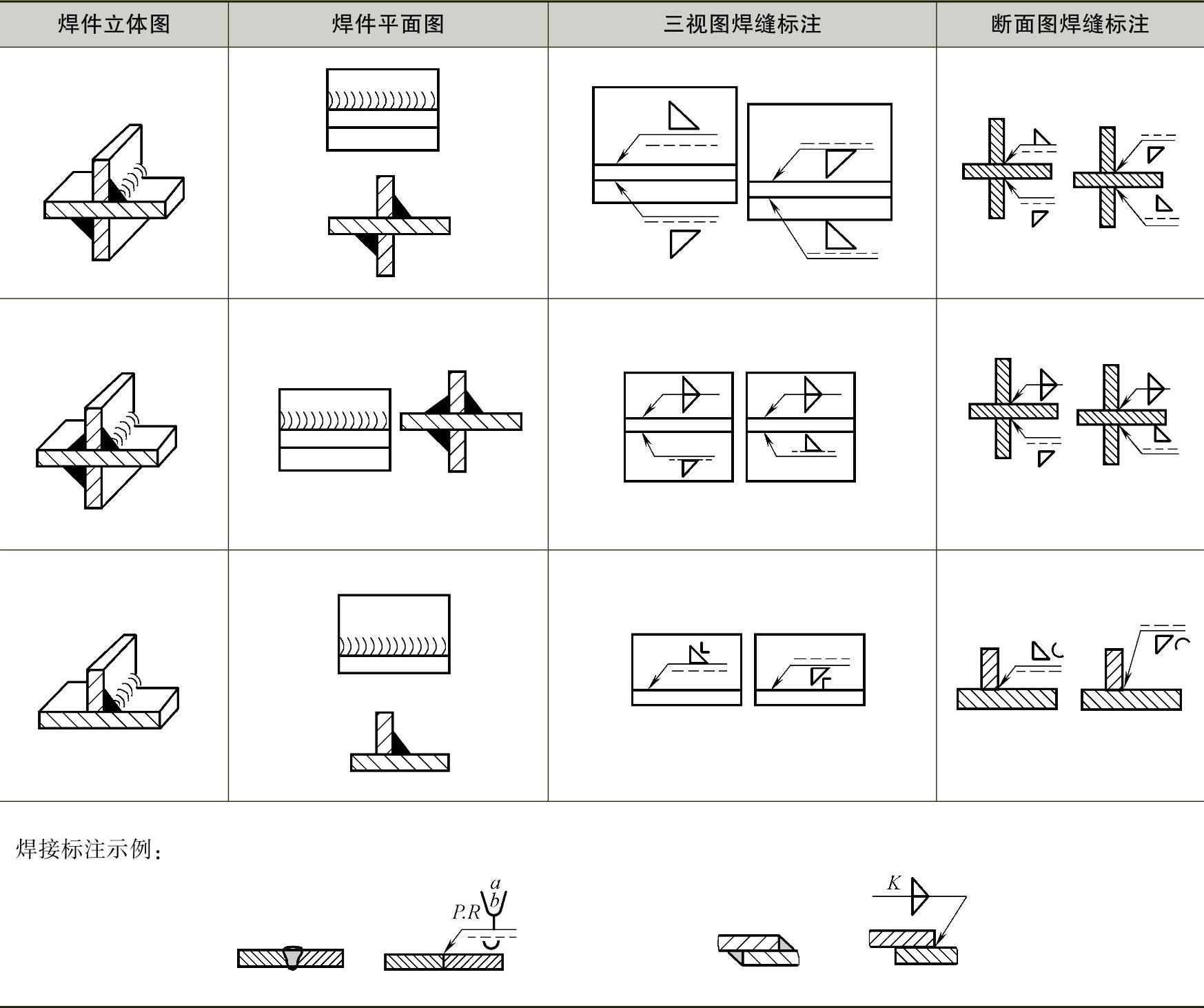

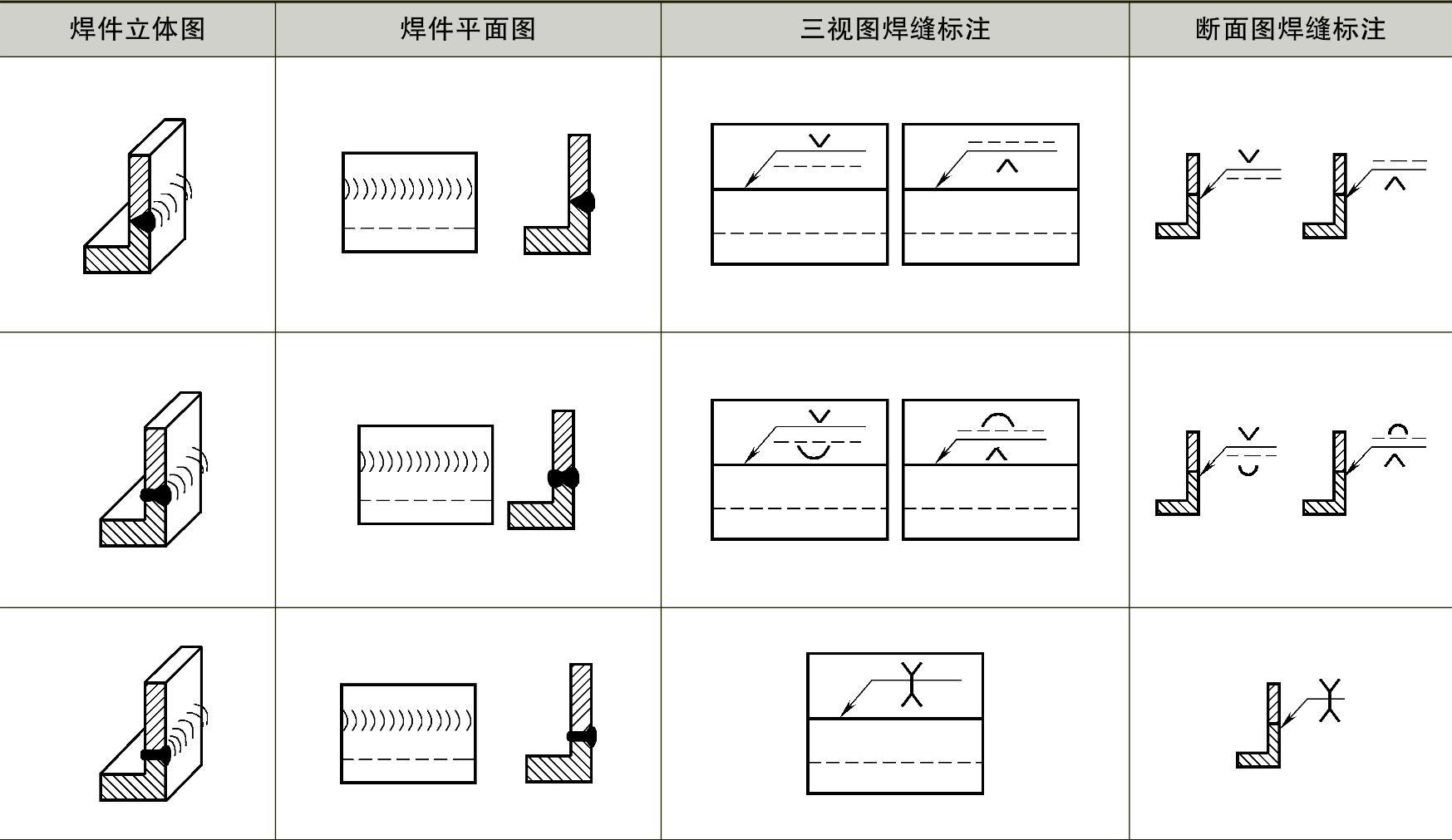

表1-4 焊缝符号的应用示例

（续）

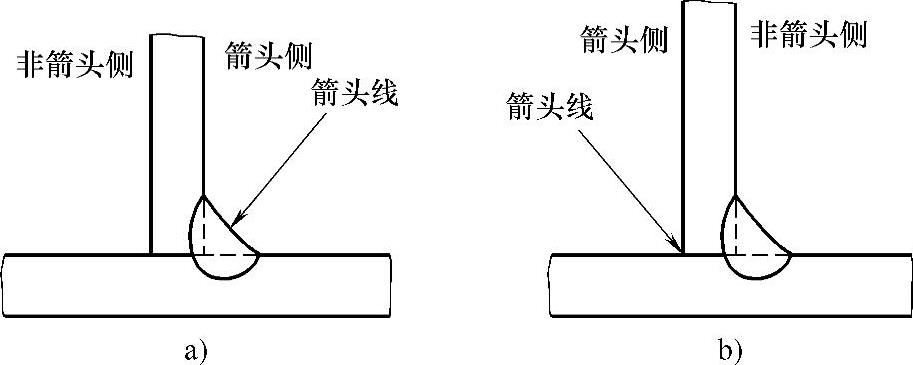

（2）箭头线和焊接接头的关系。箭头线和焊接接头的关系如图1-16所示。箭头线相对焊缝的位置一般没有特殊要求，但是在标注单边V形、单边Y形、J形焊缝时，箭头线应指向带有坡口一侧的工件，必要时，允许箭头线弯折一次。

图1-16 箭头线和焊接接头的关系

a）焊缝在箭头侧 b）焊缝在非箭头侧

3.焊缝标注要求

（1）焊缝尺寸符号及数据的标注原则。焊缝横断面上的尺寸标在基本符号的左侧；焊缝长度方向尺寸标在基本符号的右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧；相同焊缝数量符号标在尾部；当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。当箭头线方向变化时，上述原则不变。

（2）关于尺寸符号的说明。当基本符号的右侧无任何标注且又无其他说明时，表示焊缝在工件的整个长度上是连续的；当基本符号在左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透；当塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
