焊接空间位置及其表示方法

熔焊时,焊件接缝所处的空间位置可用焊缝倾角和焊缝转角来表示,有平焊、立焊、横焊和仰焊位置等。

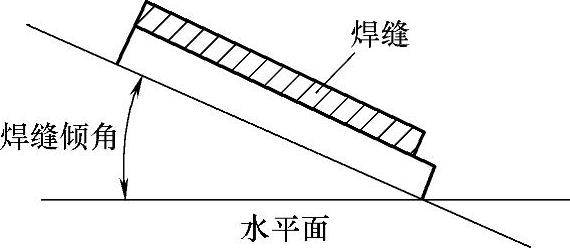

焊缝倾角:焊缝轴线与水平面之间的夹角称为焊缝倾角,如图1-8所示。


图1-8 焊缝倾角

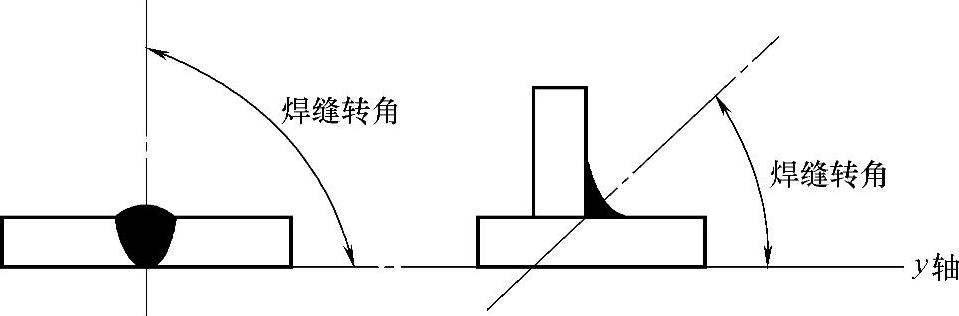

焊缝转角:焊缝中心线和水平参照面y轴的夹角,如图1-9所示。


图1-9 焊缝转角

(1)平焊(1G)位置:焊缝倾角为0°、焊缝转角为90°的焊接位置,如图1-10a所示。

(2)横焊(2G)位置:焊缝倾角为0°、180°,焊缝转角为0°、180°的对接位置,如图1-10b。(www.daowen.com)

(3)立焊(3G)位置:焊缝倾角为90°(向上立焊)、270°(向下立焊)的焊接位置,如图1-10c。

(4)仰焊(4G)位置:对接焊缝倾角为0°、180°,转角为270°的焊接位置,如图1-10d。

(5)船形焊(2F)位置:焊缝倾角为0°、180°;转角为45°、135°的角焊位置,如图1-10e。

(6)仰角焊(4F)位置:焊缝倾角为0°、180°;转角为225°、315°的角焊位置,如图1-10f。

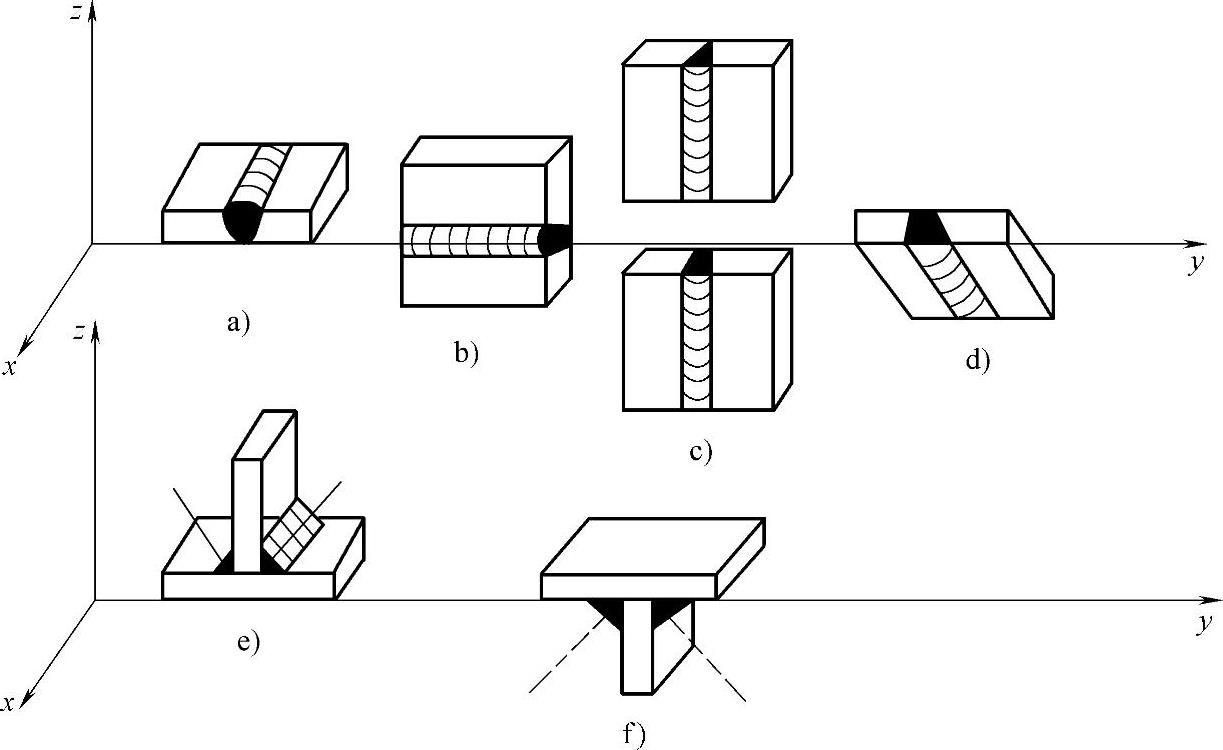

图1-10 各种焊接位置

a)平焊 b)横焊 c)立焊 d)仰焊 e)船形焊 f)仰角焊

在平焊位置、横焊位置、立焊位置、仰焊位置进行的焊接分别称为平焊、横焊、立焊、仰焊。T形接头、十字形接头和角接接头处于平焊位置进行的焊接称为船形焊。在工程上常采用45°固定管的焊接,由于在管子360°的焊接中包含有仰焊、立焊、横焊、平焊所有位置,所以称全位置焊接。
