焊接坡口：根据设计或工艺需要，在焊件的待焊部位加工成一定几何形状的沟槽。各种几何形状的焊接坡口如图1-6所示。

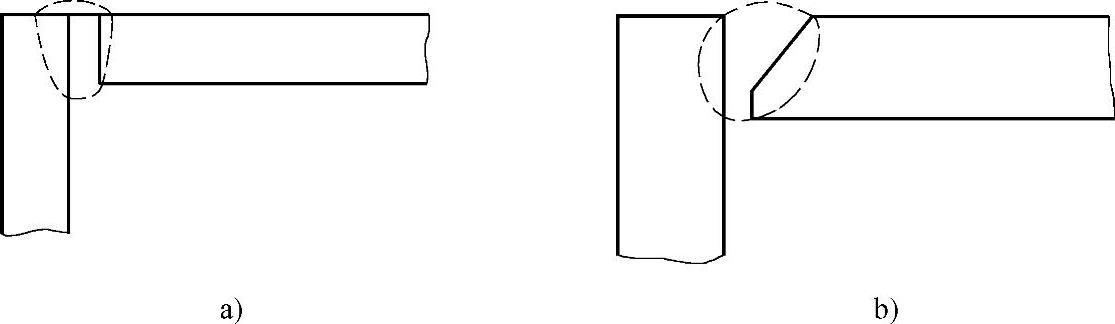

图1-5 角接接头

a）I形坡口 b）带钝边单边V形坡口

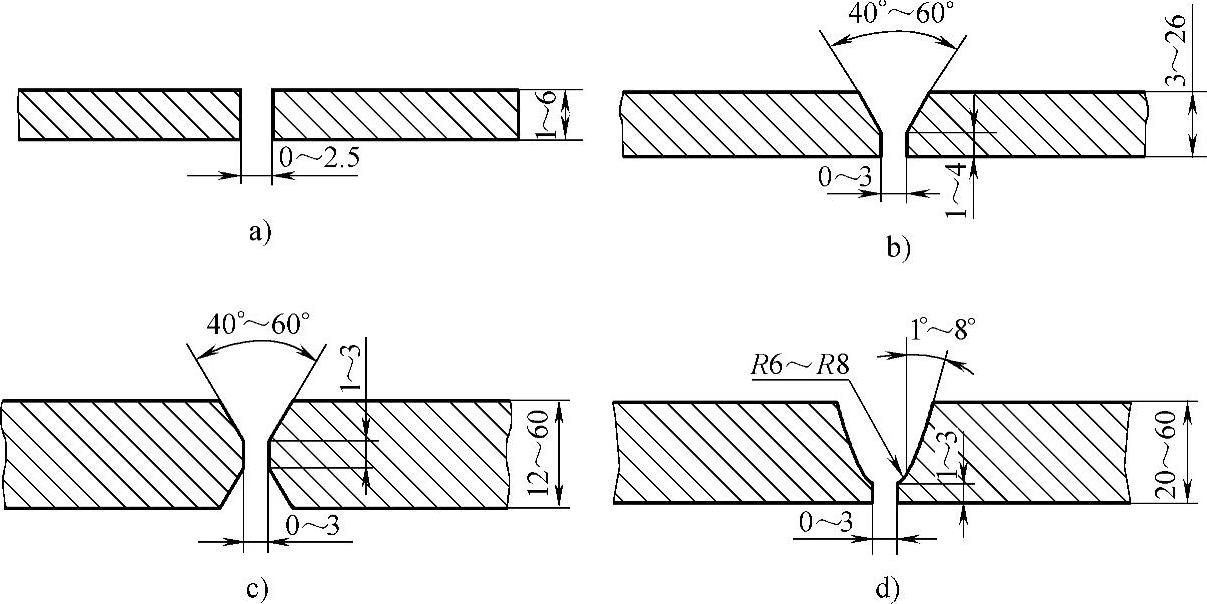

图1-6 各种几何形状的焊接坡口

a）I形坡口 b）Y形坡口 c）双Y形坡口 d）U形坡口

1.坡口的作用

坡口的作用是为了使焊接电弧能深入到接头根部，保证焊缝根部焊透；便于清除焊渣，获得好的焊缝成形，并且能调节基本金属和填充金属的比例。

2.坡口的选用

坡口的选用一般应遵循以下原则：

（1）保证工件焊透，并且便于焊接操作。(www.daowen.com)

（2）提高生产率和节省焊接材料。

（3）减少焊接应力与焊接变形。

3.坡口的几何尺寸

（1）坡口面：待焊件上的坡口表面称为坡口面。

（2）坡口面角度和坡口角度：待加工坡口的端面与坡口面之间的夹角称为坡口面角度，两坡口面之间的夹角称为坡口角度，如图1-7所示。

（3）根部间隙：焊前在接头根部之间预留的空隙叫根部间隙，如图1-7所示。其作用在于打底焊时能保证根部焊透。根部间隙又称装配间隙。

（4）钝边：焊件开坡口时，沿焊件接头坡口根部的端面直边部分叫钝边，钝边的作用是防止根部烧穿。

（5）根部半径：在J形、U形坡口底部的圆角半径叫根部半径，其作用是增大坡口根部的空间，以便焊透根部。

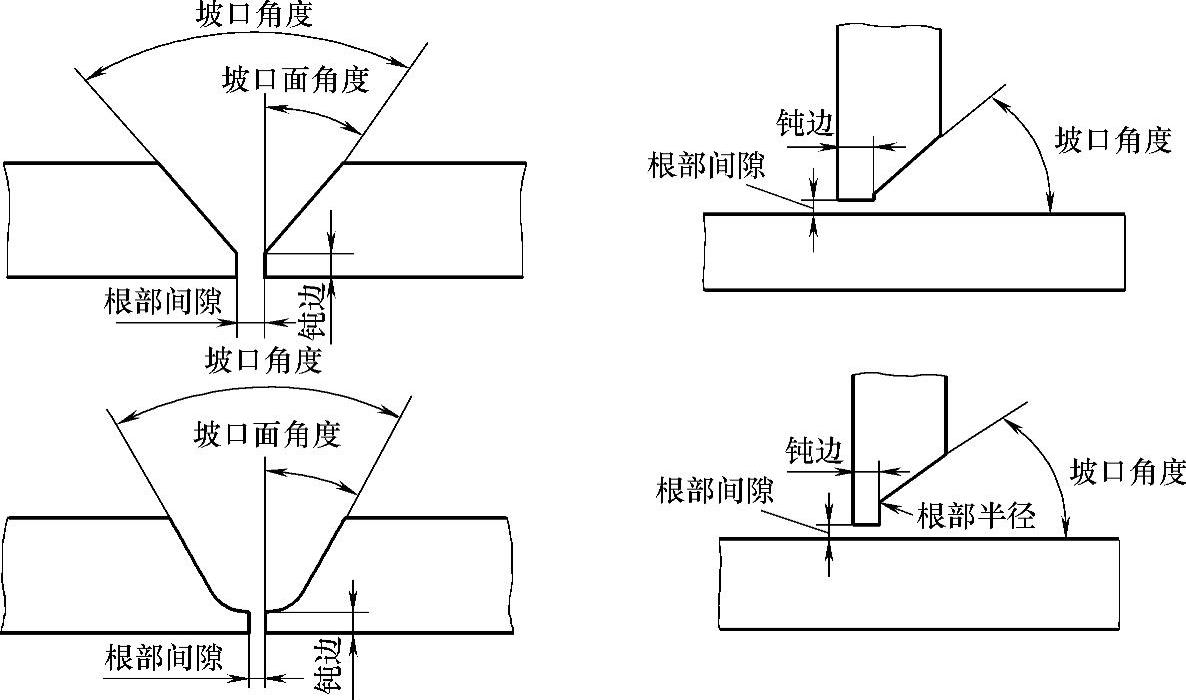

图1-7 坡口的几何尺寸
