在碱矿渣混凝土中掺入聚丙烯纤维后，混凝土的收缩率能显著降低。当纤维掺量为0.9 kg/m3时，收缩率降低约18.4%，提高纤维掺量到1.8 kg/m3，其收缩率降低约29%；当聚丙烯纤维和粉煤灰复掺时，碱矿渣混凝土的收缩率比单掺纤维或粉煤灰时的更低，试验方案如表11-4所示，结果如图11-10所示。

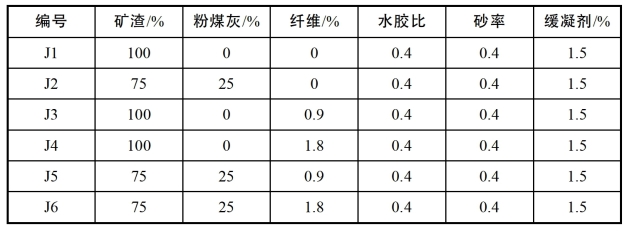

表11-4　混凝土试验研究方案［7］

(www.daowen.com)

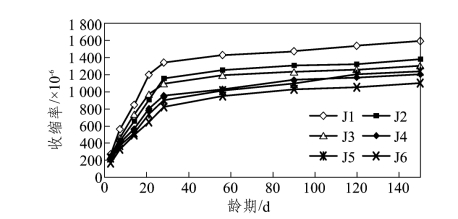

图11-10　聚丙烯纤维和粉煤灰对碱矿渣混凝土收缩的影响［7］

F.Puertas等［8］的研究却发现，碱矿渣水泥砂浆中掺入0.2%（体积含量）聚丙烯纤维后，砂浆的干缩不会降低，只有当复合一定量的粉煤灰时，聚丙烯纤维的掺入才能降低干缩，说明砂浆的干缩受碱激发水泥基质组成及性能的影响。然而，从降低干缩的角度考虑，0.2%的掺量过低，应加大纤维的掺量来降低砂浆的干缩，但也应综合考虑纤维对砂浆力学性能的影响。

砂浆、混凝土的收缩可使砂浆或混凝土结构产生裂缝，影响到结构的稳定性，造成结构刚度及耐久性的降低，严重时影响工程的正常使用，而纤维是改善砂浆和混凝土收缩、降低结构构件开裂的重要手段之一，陈逸群等［9］和贾丽丽等［10］用圆环法和平板法对聚丙烯纤维改善碱激发矿渣水泥砂浆早期抗裂性的研究都证明，掺加质量分数为0.3%的聚丙烯纤维能够显著提高砂浆的早期抗裂性。
