(1)排水牵引电磁铁

排水牵引电磁铁是控制排水阀和离合器工作的电气元件。电磁铁既控制排水又控制脱水。当电磁铁通电时,随着衔铁的吸合,拨叉调节架和橡胶阀一起运动,排水阀被打开;拨叉头被拨过一个角度,使棘爪和棘轮脱开,抱簧抱紧离合套和脱水轴,制动带也与制动盘松开,使脱水桶与波轮一起旋转。当电磁铁断电时,排水阀恢复为关闭状态,制动带抱紧制动盘,抱簧被拨松,离合套与脱水轴分开,脱水桶停转。

排水牵引电磁铁分为交流和直流两种。采用机电式程控器的全自动洗衣机多采用交流电磁铁;采用电脑式程控器的全自动洗衣机的微电脑式程控器上都设有全波整流装置,都采用直流电磁铁;在静音型洗衣机上,则采用以微电动机为动力的旋转式牵引器代替电磁铁。

交流电磁铁由线圈、磁轭(静铁心)及衔铁(动铁心)等组成,如图1-46所示。交流电磁铁使用220V的交流电压而无需整流。交流电磁铁用于减少感应涡流造成的铁心损耗。磁轭和衔铁都是由硅钢片叠压而成,线圈用直径为0.31mm的漆包线绕在骨架上,由弹簧卡子将其固定于磁轭上。


图1-46 交流电磁铁结构

直流电磁铁由线圈、磁轭和衔铁等组成(见图1-47),由于通过的是直流电,在磁轭和衔铁中无涡流产生,故磁轭和衔铁由导磁性好的软钢制成。直流电磁铁接通电源后,在线圈中产生电流(励磁电流)的大小,与铁心状况无关,等于电源电压除以线圈的电阻。磁场的强弱受到电流大小和线圈匝数多少的影响,电流越大,磁场越强,线圈匝数越多,磁场也越强。(www.daowen.com)


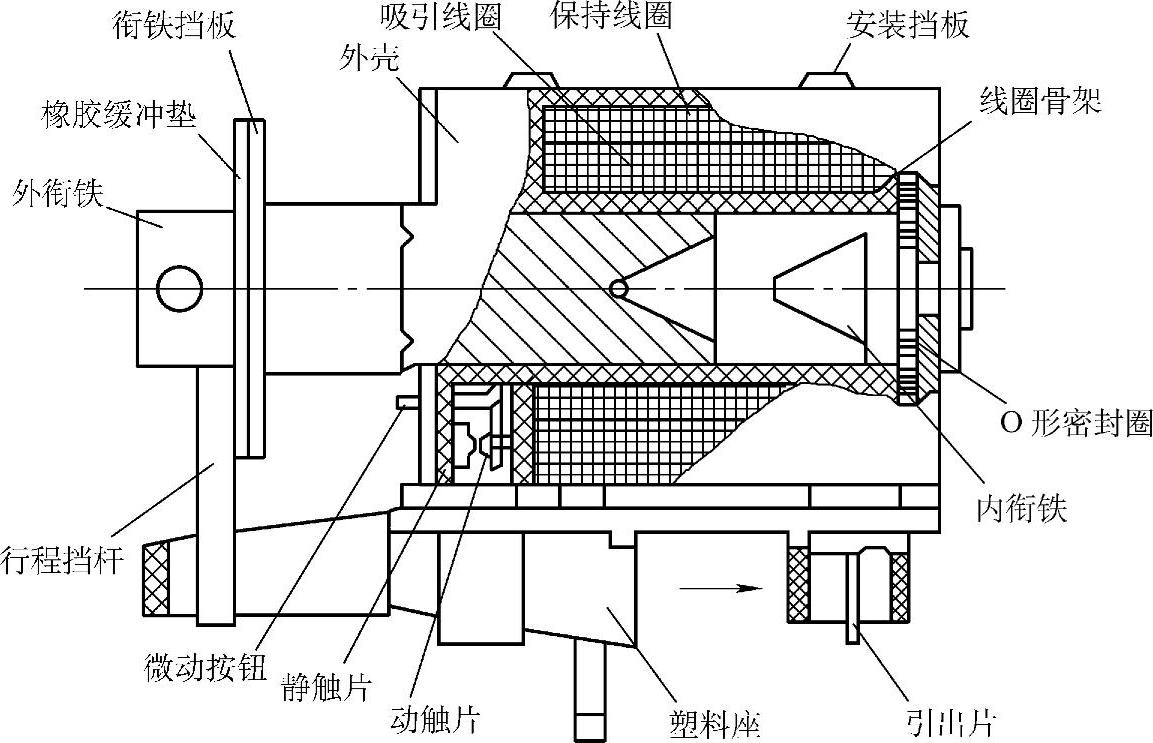

图1-47 直流电磁铁结构

(2)排水阀

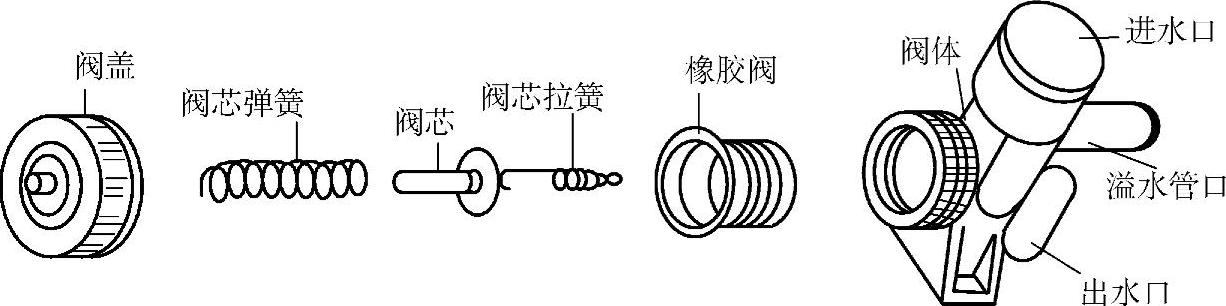

洗衣机的排水阀由阀盖、阀体、阀芯、阀芯弹簧等组成,如图1-48所示。其中阀芯拉簧是根据自动排水功能的需要而添加的。


图1-48 排水阀结构
