1.MW系列电磁块式制动器

MW系列制动器的电磁铁采用外接交流或直流，内用直流结构，且强励磁起动，弱励磁维持的控制方式，具有体积小、成本低、节能、动作速度快等特点。结构及主要技术参数见表7-11。电磁铁的基本参数见表7-12。

表7-10 YWZ₅系列电力液压块式制动器主要技术参数

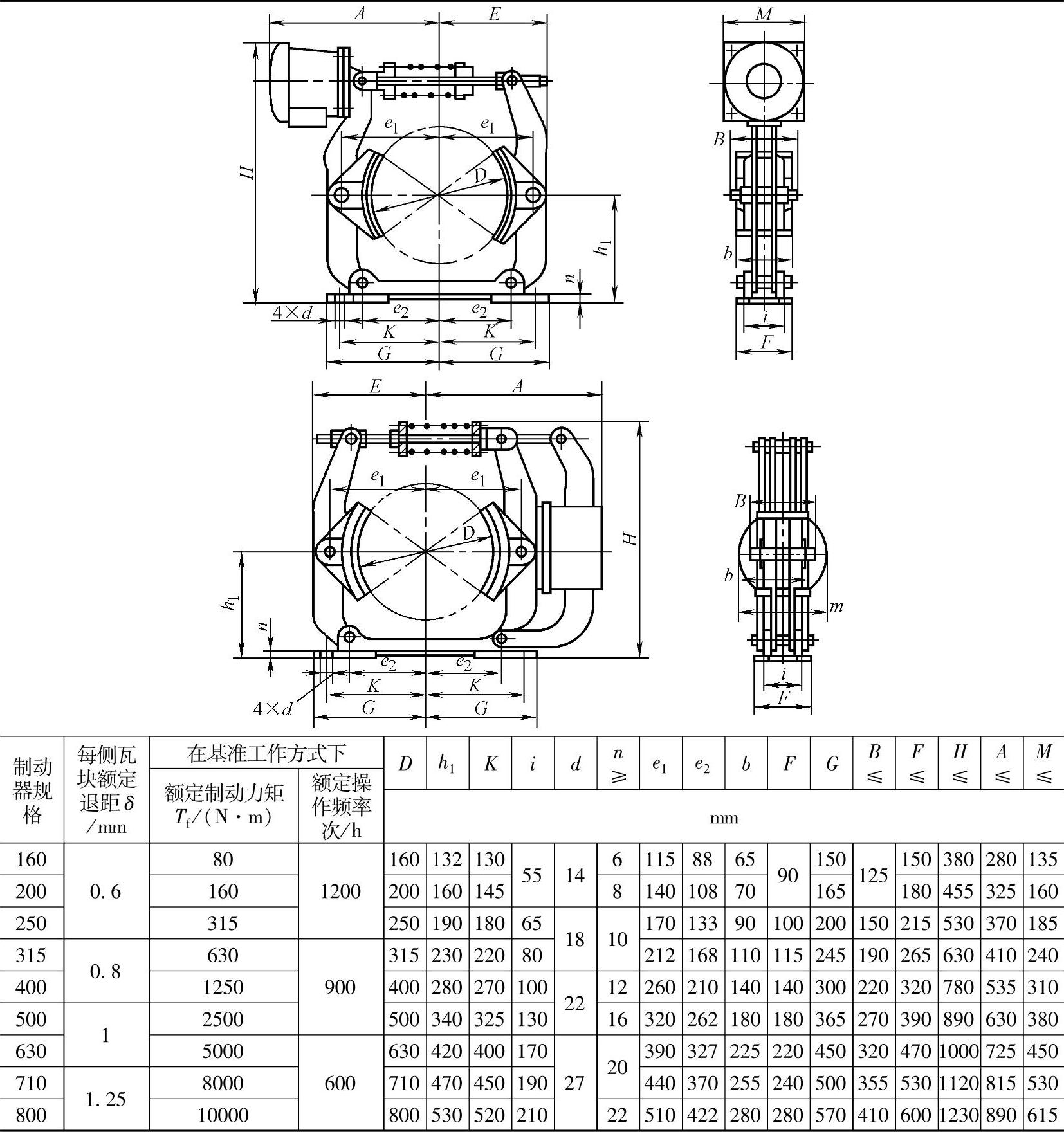

表7-11 MW型电磁块式制动器主要技术参数

注：1.制动器结构不一定与图示相符，只要求符合给定的尺寸。

2.额定退距一般为最小退距，允许的最大退距由生产厂自行确定。但应有明确的规定。

3.基准工作方法为：连续和断续周期两种工作制，断续周期工作制的负载持续率为40%。

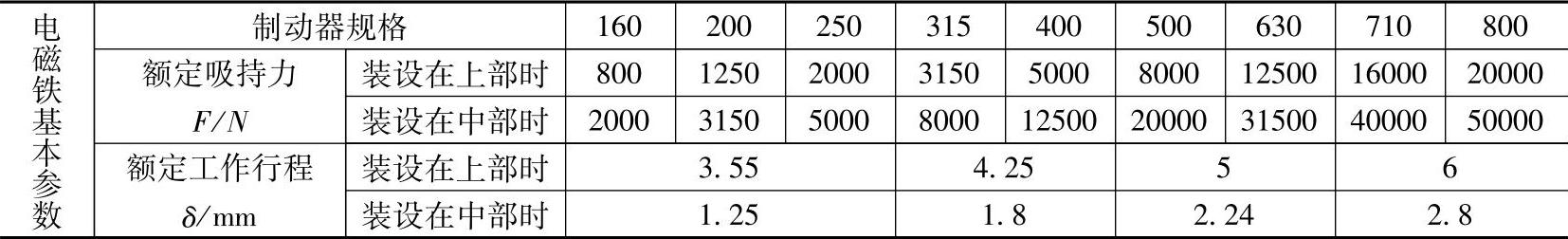

表7-12 电磁铁基本参数

注：1.额定吸持力为基准工作方式时的吸持力。

2.额定工作行程指最小行程，允许的最大行程由生产厂家自行确定。

（1）型号表示方法

生产厂：江西丰城起重电器厂、南京起重电器厂等。

（2）标记示例

1）制动轮直径为400mm，额定制动力矩为1250N·m，供电电源为交流的普通型制动器应标记：

制动器 MW400-1250 JB/T 7685—2006

2）制动轮直径为400mm，额定制动力矩为1250N·m，电源为直流的冶金型制动器标记：

制动器 MWZ400-1250Y JB/T 7685—2006(www.daowen.com)

（3）工作条件

1）制动器的供电电源为交流和直流两种。交流电源的电压等级一般为额定频率50Hz，额定电压为380V，直流电源的电压等级一般为220V。允许的电压波动为：上限不超过额定电压的10%，下限（尖峰电流时）不超过额定电压的-15%。

2）制动器中电磁铁的基准工作方式为连续工作制和继续周期工作制两种。断续周期工作制时的负载持续率为40%，额定操作频率为1200次/h（D≤250mm）、900次/h（250mm＜D≤500mm）、600次/h（500mm＜D≤800mm）；（注：D——制动轮直径）

3）制动器使用地点的海拔高度不应超过2000m。

4）制动器正常使用时，适合的环境温度为：普通型-25～+40℃、冶金型-5～+55℃。

5）制动器使用地点的最潮湿月份的月平均相对湿度不超过90%，同时该月月平均最低温度不高于+25℃。

6）制动器周围工作环境中不得有易燃、易爆及腐蚀性气体（防爆制动器除外）。

2.TZ₂系列直流电磁块式制动器

TZ₂系列直流电磁块式制动器结构及主要技术参数见表7-13。

表7-13 TZ₂系列直流电磁铁式制动器主要技术参数

（续）

表7-14 TJ₂A型交流电磁块式制动器主要技术参数

生产厂：河南焦作制动器厂。

3.TJ₂A系列交流电磁块式制动器

TJ₂A型交流电磁块式制动器结构及主要技术参数见表7-14，是TJ₂型和TZ₂型的改进型。电磁铁采用外接交流电，自带整流器，内部为直流电，具有交流和直流电磁铁的双重优点，体积小，动作快，质量轻，结构简单，成本低，但电子整流部分可靠性有待于进一步提高。

生产厂：焦作制动器（集团）有限公司等。
