电力液压块式制动器由驱动元件，即电力液压推动器和制动架组成。由于推动器的结构形式（单推杆或双推杆）和制动架的结构形式（直臂或弯臂）不同，组成了不同结构和性能的制动器系列产品。

工作条件：

1）制动器的电源为三相交流电；额定频率50Hz，额定电压为380V，允许电压波动为：上限不超过额定电压的10%，下限（尖峰电流时）不低于额定电压的85%。

2）制动器中的推动器分为S₁（连续）工作制和S₃（断续周期）工作制两种。S₃工作制时的负载持续率为40%和60%。

3）制动器使用地点的海拔高度不应超过2000m（超过1000m时，按GB755有关规定折算环境温度）。

4）制动器正常使用时，适合的环境温度为-25～+40℃，24h内的平均温度不得超过35℃。

5）制动器正常使用地点的最潮湿月份的月平均最高相对湿度不应超过90%，同时该月的月平均最低温度不应高于25℃。

6）制动器工作环境中不得有易燃、易爆及腐蚀性气体（防爆制动器除外）。

7）制动器底座为水平安装。

1.YW系列电力液压块式制动器

该系列参照采用德国DIN15435—80标准，采用弯制动臂、配单杆推动器等目前较先进的结构形式，已制订为机械行业标准（JB/T 6406—2006），可代替进口产品。结构形式及主要技术参数见表7-5。

YW型制动器的推动器主要技术参数见表7-6。

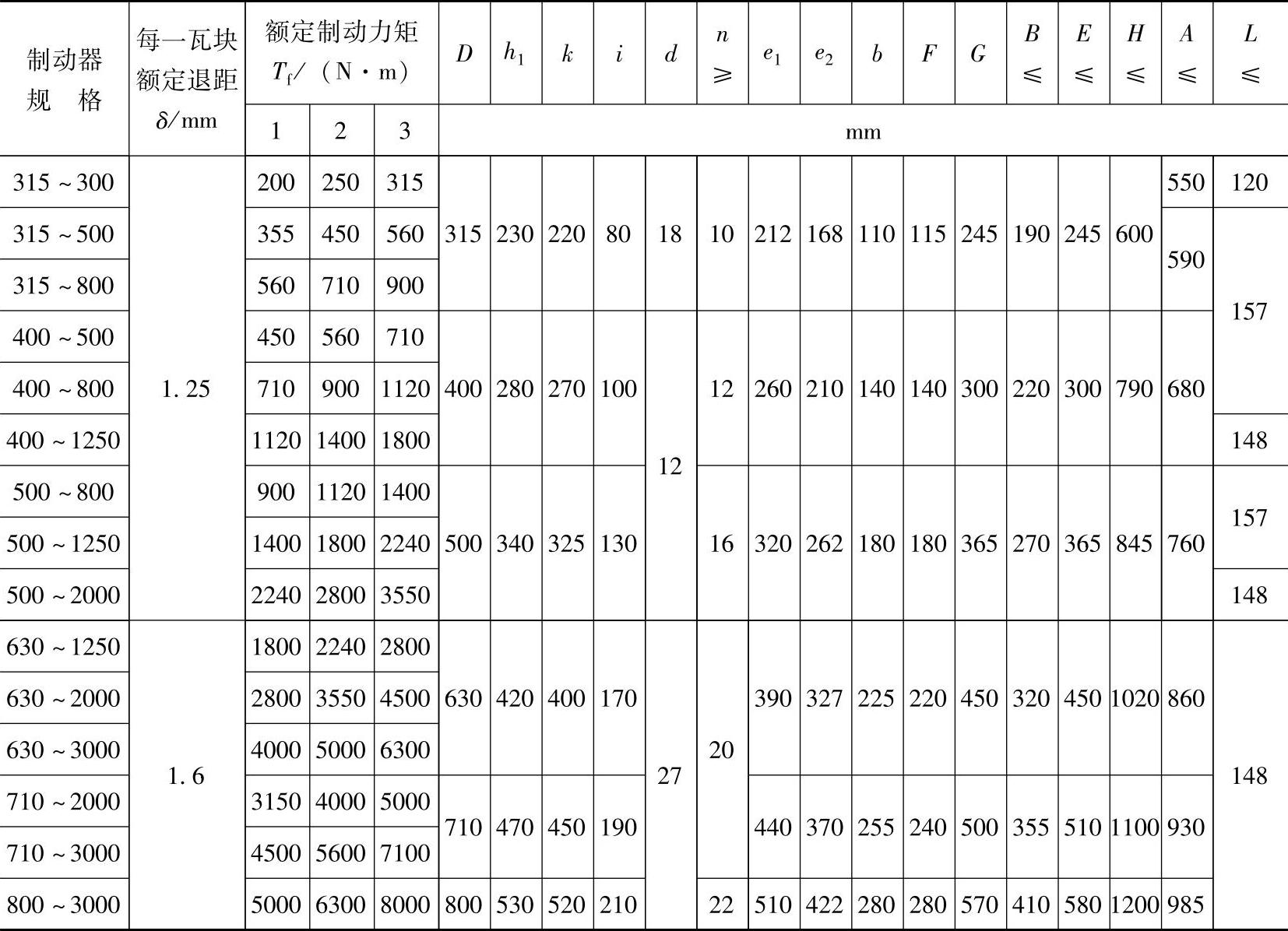

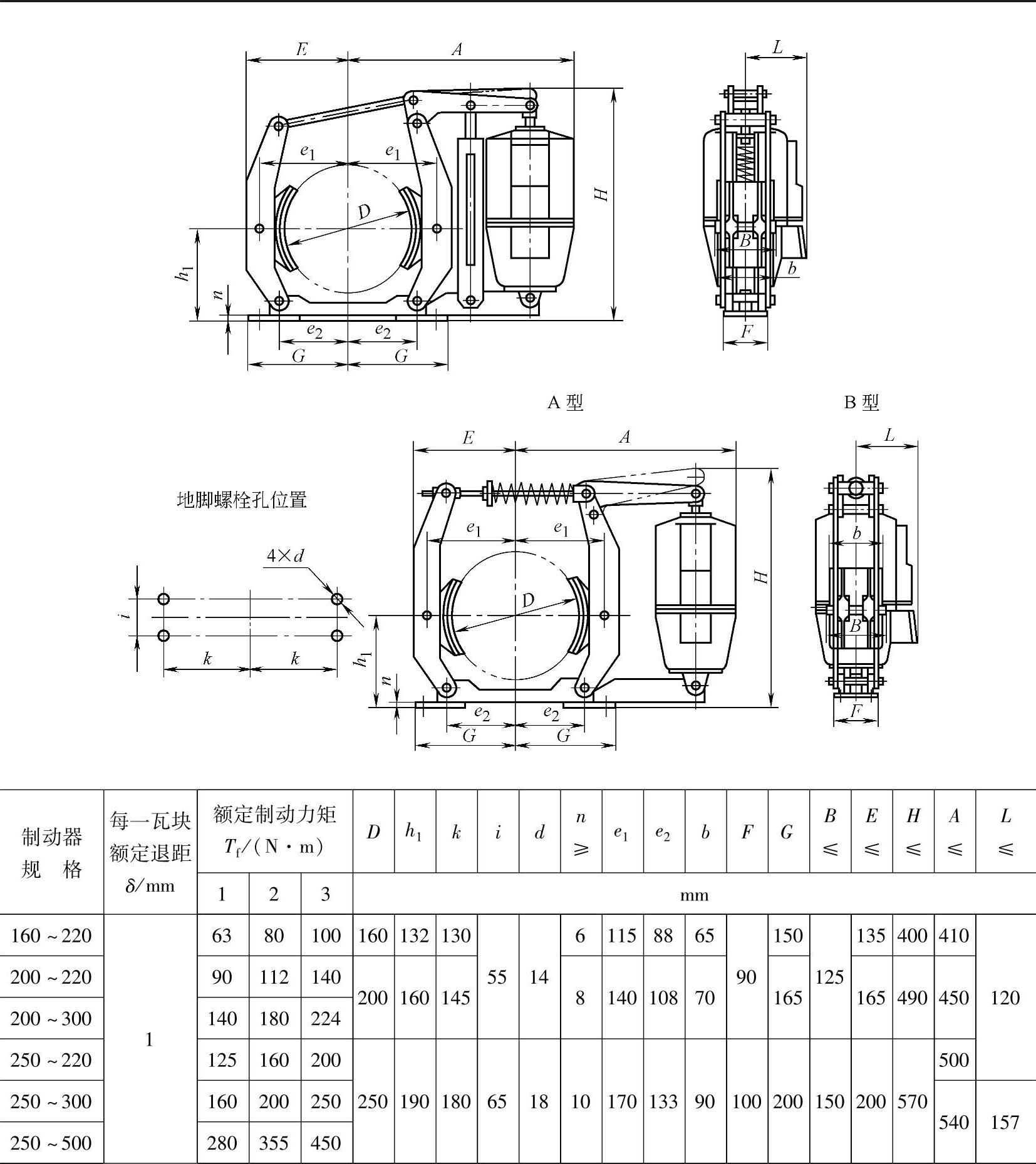

表7-5 YW型电力液压块式制动器主要技术参数

（续）

注：1.制动器结构可不与图示相符，只要求符合给定的尺寸。

2.额定退距一般为最小退距，允许的最大退距由产品生产厂自行确定，但应有明确的规定。

3.1、2、3为制动力矩代号。要求动作快的，如起升机构选1或2，行走或运输机构选2或3。

4.基本尺寸中h₁、k、i等重要尺寸的公差应不低于IT12级。

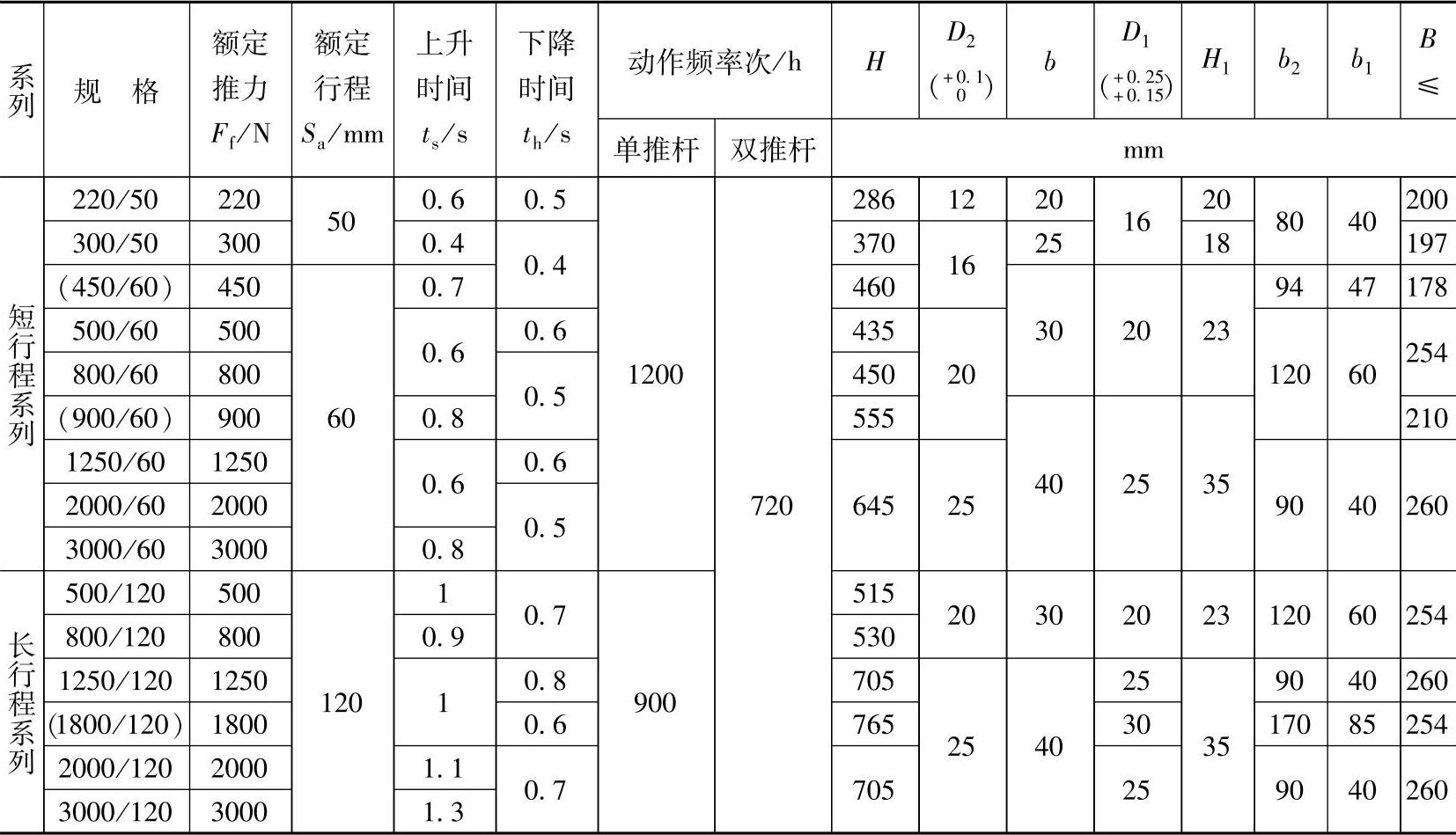

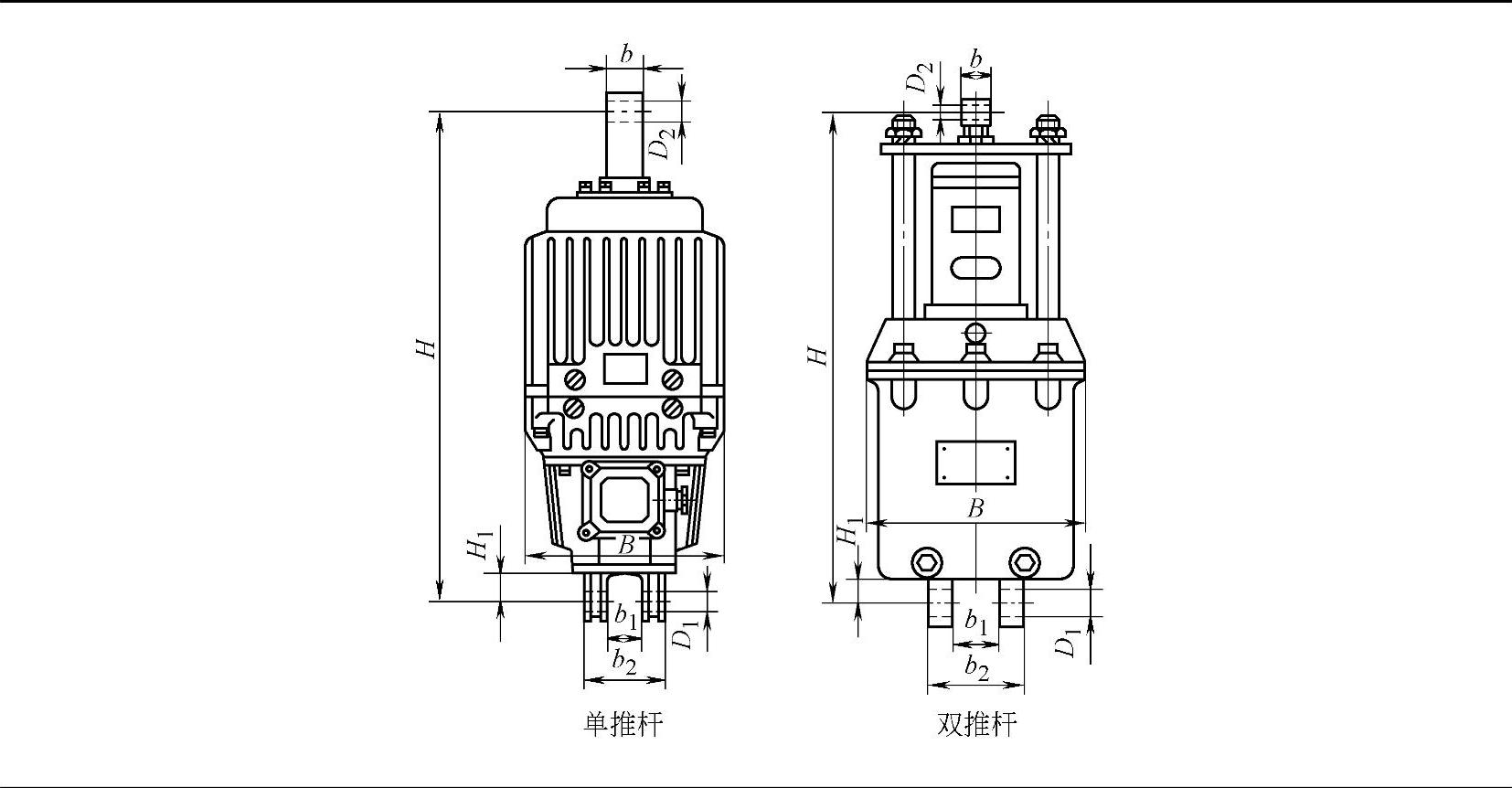

表7-6 YW型制动器的推动器主要技术参数

（续）

注：1.括号内规格为非推荐产品。

2.尺寸B在接线盒、气压室处允许非对称分布。

（1）YW系列电力液压块式制动器的型号表示方法

（2）标记示例

1）制动轮直径为400mm，推动器额定推力为1250N，制动力矩代号为2，弹簧放在侧面的制动器标记为：

制动器 YW400-1250-2 JB/T 6406.1

2）制动轮直径为400mm，推动器额定推力为1250N，制动力矩代号为1，弹簧置于上面并水平布置的制动器标记为：

制动器 YWP400-1250-1 JB/T 6406.1

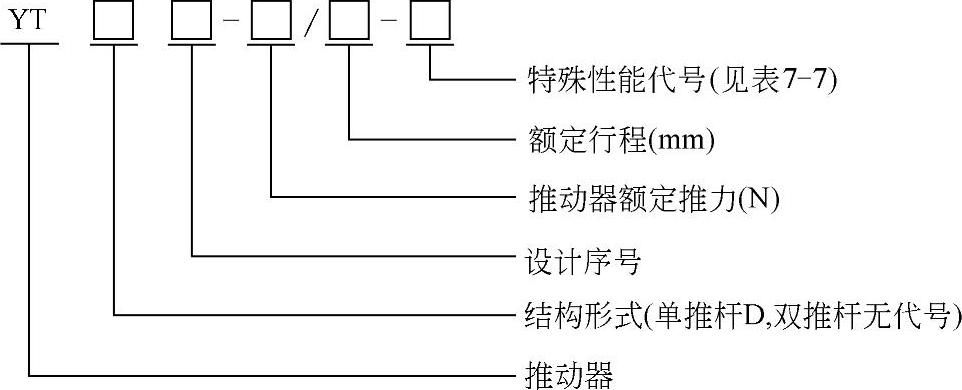

（3）推动器的型号表示方法

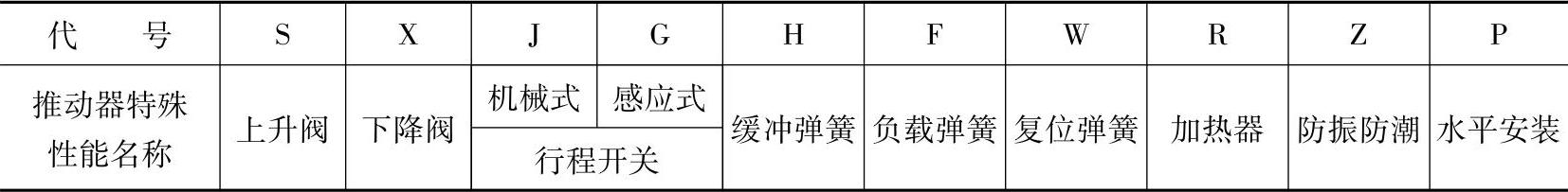

表7-7 推动器特殊性能代号

（4）标记示例(www.daowen.com)

1）单推杆，推动器额定推力为1250N，额定行程为60mm的推动器标记：

推动器 YTD-1250-60 JB/T 6406.3

2）双推杆，设计序号为1，推动器额定推力为1250N，额定行程为60mm的推动器标记：

推动器 YT₁-1250-60 JB/T 6406.3

生产厂：焦作制动器（集团）有限公司、焦作制动器制造公司、江西丰城起重电器厂等。

2.YWZ₃系列电力液压块式制动器

这种制动器的结构及主要技术参数见表7-8。该系列产品采用弯制动臂，配双杆推动器的结构形式。

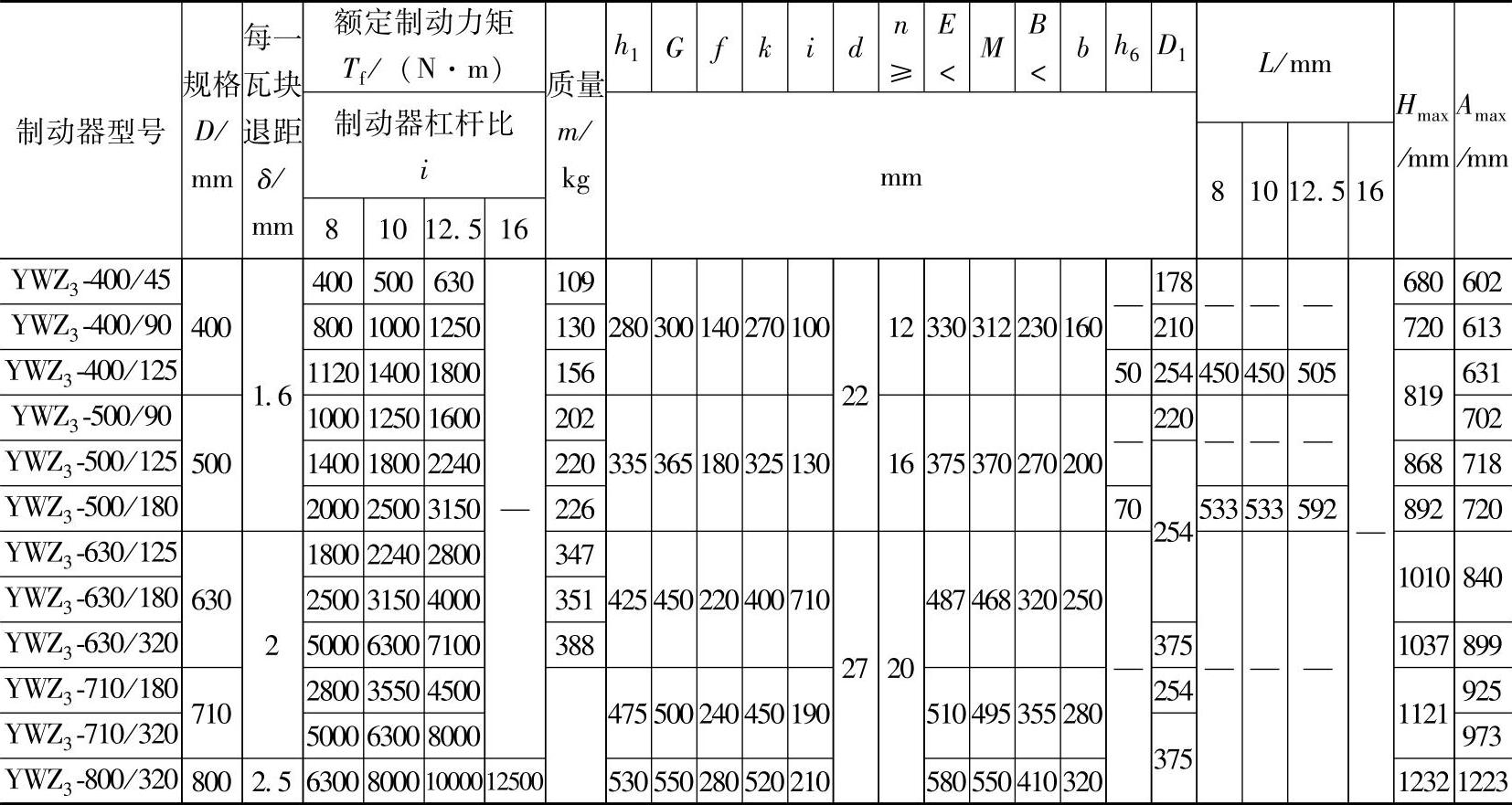

表7-8 YWZ₃系列电力液压块式制动器主要技术参数

（续）

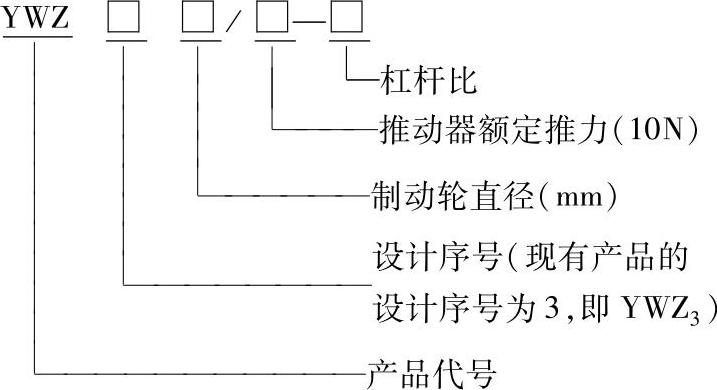

（1）YWZ₃系列电力液压块式制动器的型号表示方法

（2）标记示例

制动轮直径为315mm，推动器额定推力为450N，杠杆比为10的制动器标记：

制动器 YWZ₃315/45-10 GB6333

生产厂：焦作制动器（集团）有限公司等。

3.YWZ₂（YWZ₄）系列电力液压块式制动器

YWZ₂（YWZ₄）系列电力液压块式制动器结构及主要技术参数见表7-9。该系列产品的结构大多采用直制动臂，亦有少数厂家为弯臂，配单杆推动器，可与YWZ系列互换。

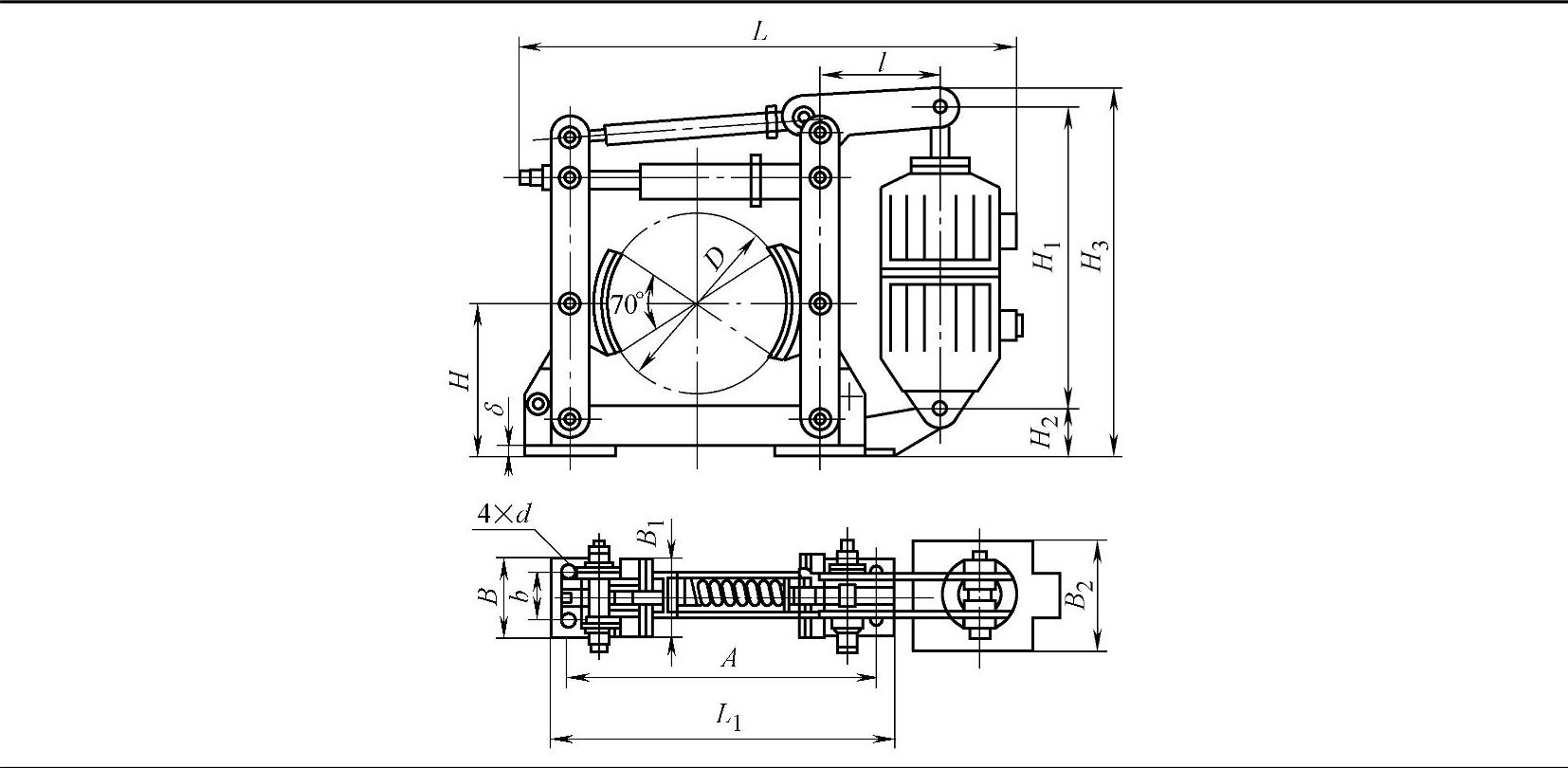

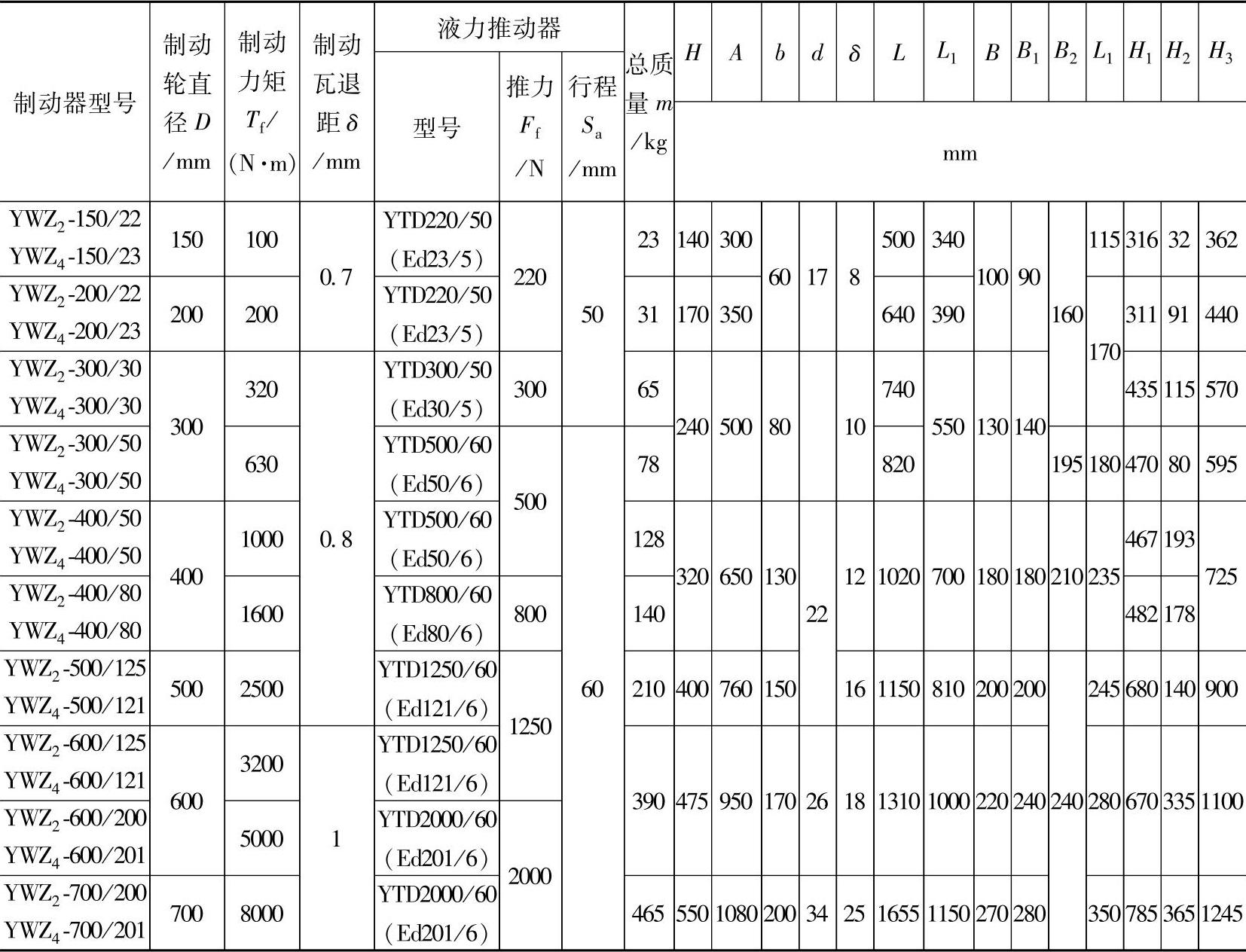

表7-9 YWZ₂（YWZ₄）系列液压块式制动器主要技术参数

（续）

（2）标记示例

制动轮直径为300mm，推动器额定推力为500N，杠杆比为10的制动器标记：

制动器 YWZ₂300/50-10 GB6333

生产厂：焦作制动器（集团）有限公司等。

4.YWZ₅系列电力液压块式制动器

YWZ₅系列电力液压块式制动器结构及主要技术参数见表7-10，该系列为参照采用德国DIN标准，采用弯制动臂，制动弹簧在侧面竖放，配YTD单杆推动器（或引进德国技术的Ed推动器），可用于代替进口同类产品。

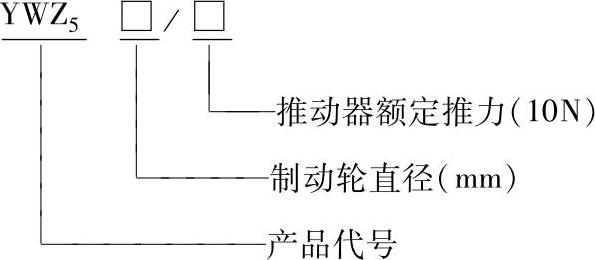

（1）型号表示方法

（2）标记示例

制动轮直径为315mm，推动器额定推力为500N的制动器标记：

制动器 YWZ₅315/50

生产厂：河南焦作制动器（集团）有限公司等。
