单向离合器俗称单向轴承，也是仅能单一方向（顺时针方向或逆时针方向）传动的机械传动基础件。

当动力源驱动被动元件时只能单一方向传动，当动力源转变方向时（如顺时针变为逆时针方向），被动元件则会自动脱离不产生任何动力传送的功能。

1.单向离合器的运动方式：

（1）转矩传递或称接合（楔合）。

（2）空转或称超越（解脱）。

2.单向离合器的功能：

（1）超越

当单向离合器的动力输出部分（内环或外环）转速比动力源（外环或内环）还快时，离合器处于解脱状态，内外环没有任何连动关系，这就是单向离合器的单向超越功能。

（2）定位（分度）

将直线往复运动转换成旋转轴的圆周步进运动，这就是单向离合器的分度功能。

（3）逆止

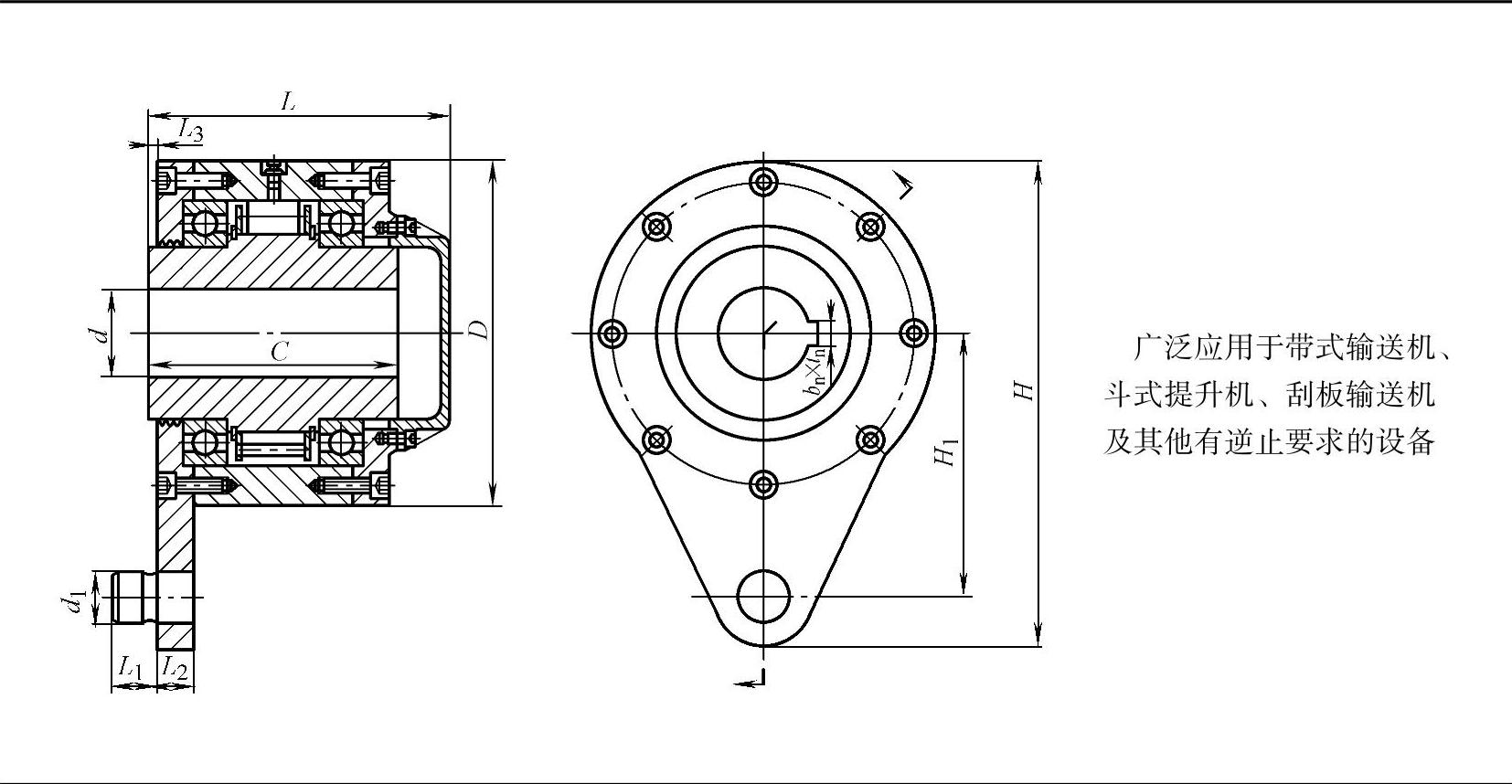

将单向离合器用于物料输送设备（如带输送机、斗式提升机等），以防止设备在无动力源时倒退或反转。这就是单向离合器的单向逆止功能。

3.基本形式

（1）滚柱式单向离合器

滚柱式单向离合器为外环与内环之间以圆柱形滚子支撑，而内环安装有弹簧及顶销，由顶销产生一个持续的推力，将滚柱往外挤压便构成了外环、内环及滚柱的接触结构，如图6-2所示。由于滚柱与内环、外环的接触为持续不间断的，故可立即地反应与传输转矩。此种滚柱型设计坚固耐用、可靠性高，可适用各种应用范围。例如超运转速度离合器、定位离合器或防止逆转离合器。

（2）楔块式单向离合器

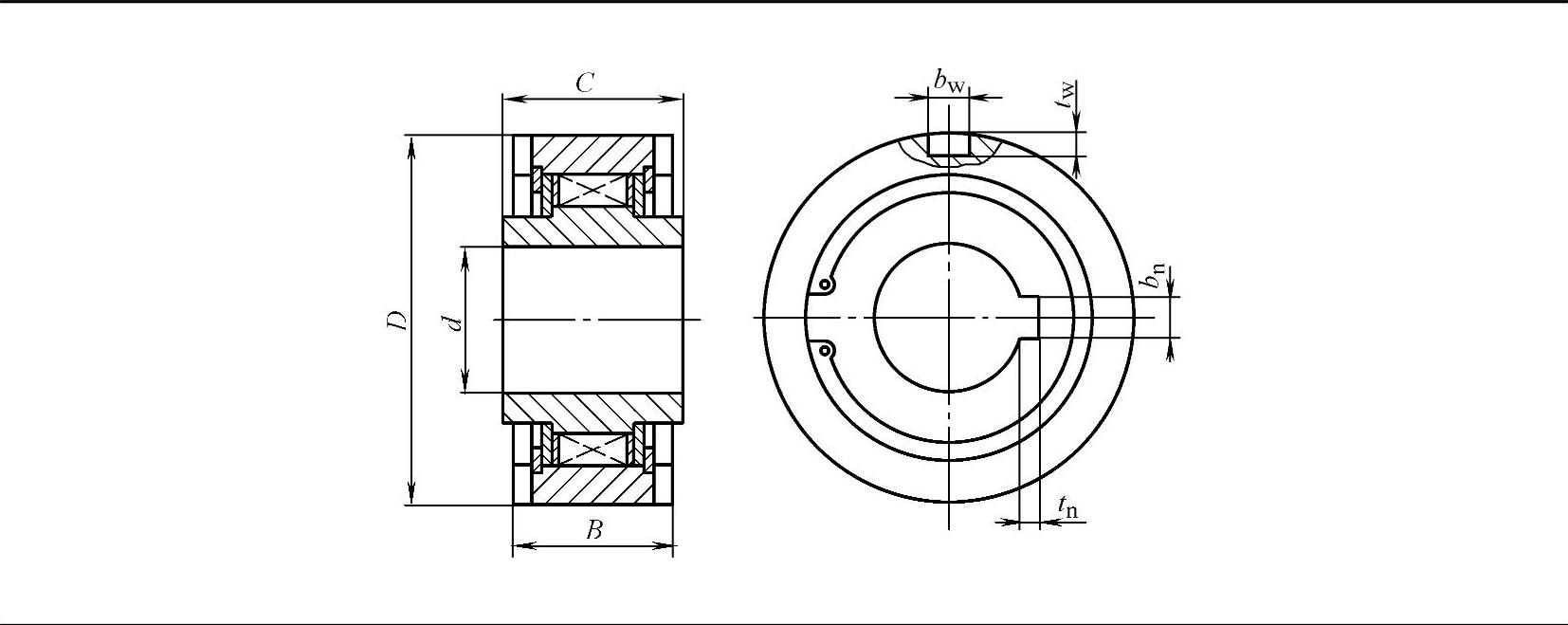

此种单向离合器的内环及外环均为圆柱形环面（见图6-3）。楔块安置在保持器中来支撑内环与外环，依照楔块与内环、外环的相对运动来达到传递转矩或空转的功能。此种形式可设计出各种形式的楔块及保持器以满足各种不同的特性需求。其特点是传递转矩大，使用寿命长。

图6-2 滚柱式单向离合器

图6-3 楔块式单向离合器

（3）非接触式单向离合器

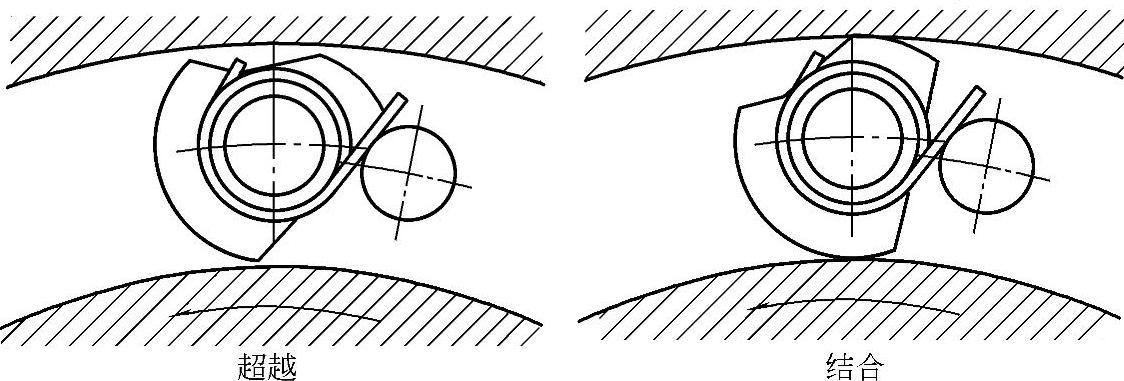

此种设计的特点是楔块固定于楔块保持架中，楔块保持架与超运转速度的环体（如内环或外环）结合（见图6-4）。与内环或外环结合的楔块保持架及楔块转动时会产生离心力，此离心力会抵消或大于楔块弹簧的力量，从而使楔块以离心力的方向重新旋转一个角度，而使旋转之内环和外环与楔块保持一个无接触的状态，克服了离合器高速超越回转磨损较大的缺点，可使离合器的使用寿命得以延长。
