各种型号胀套联接的基本尺寸及参数见表5-18～表5-39。

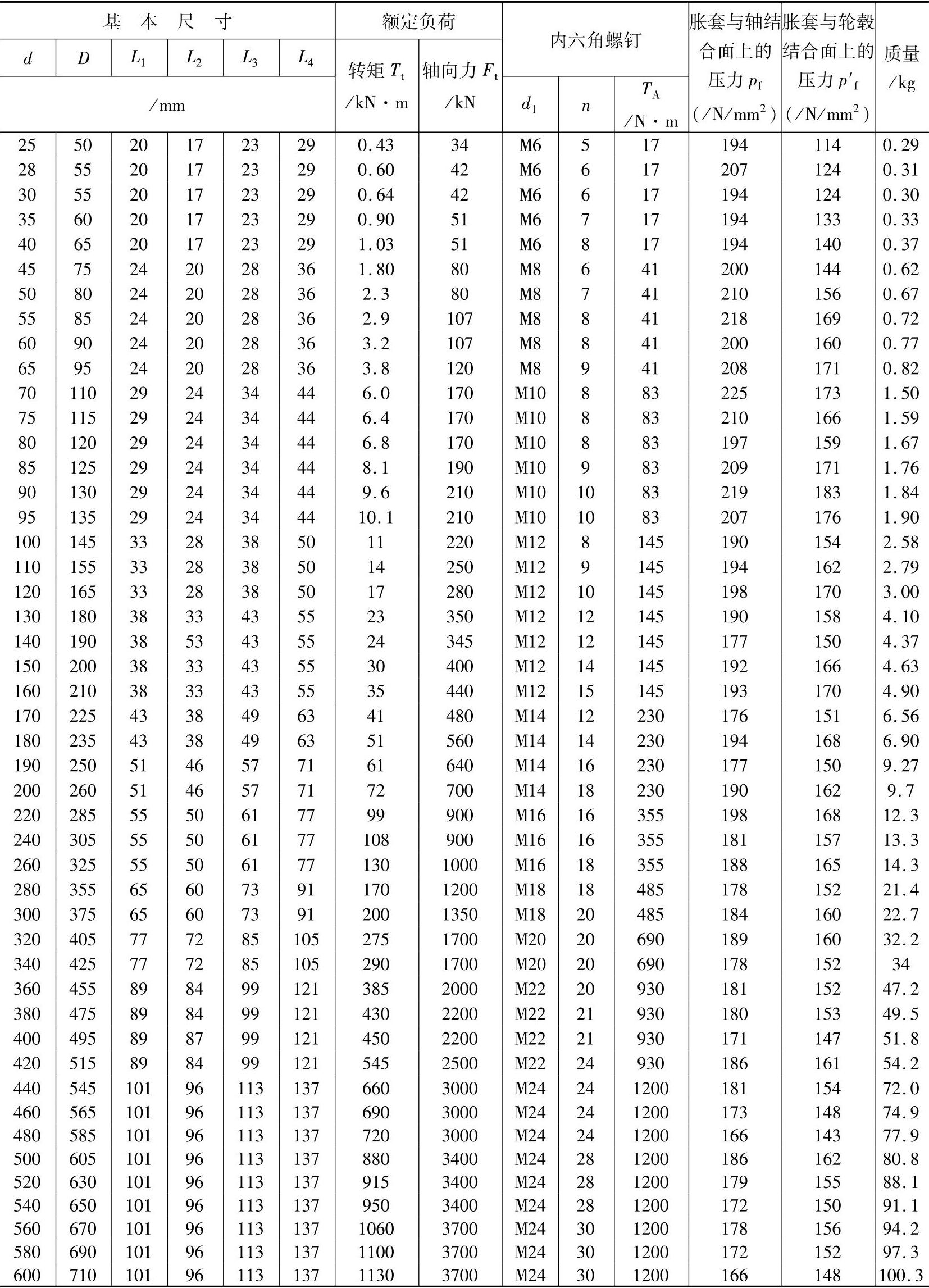

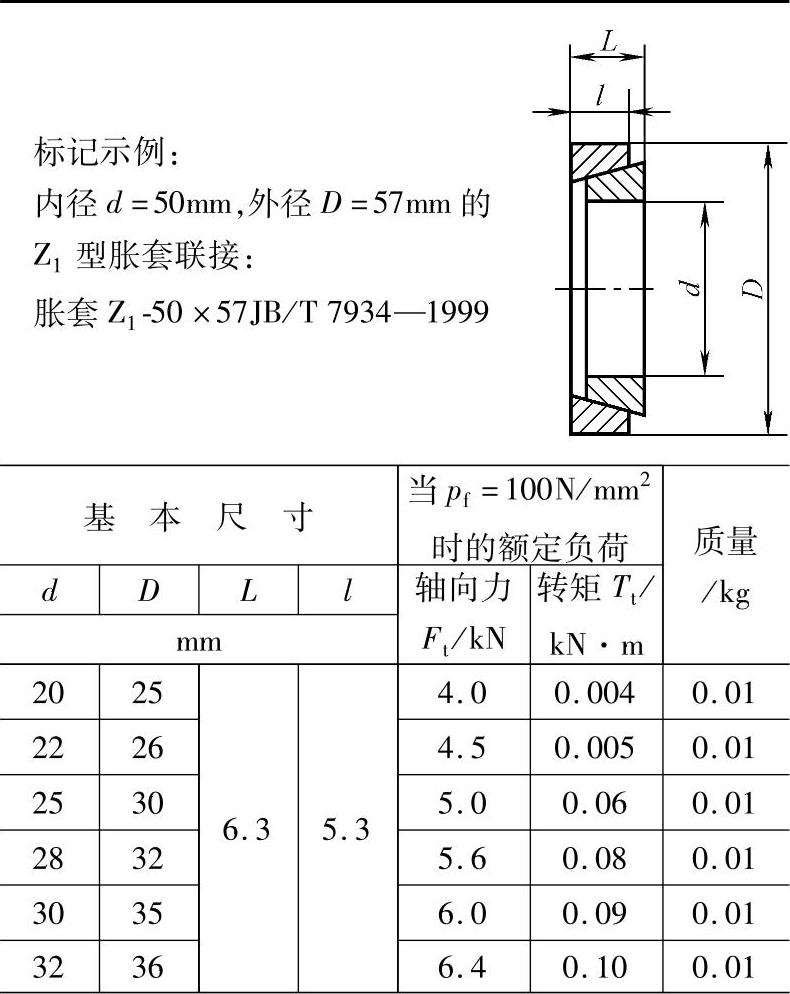

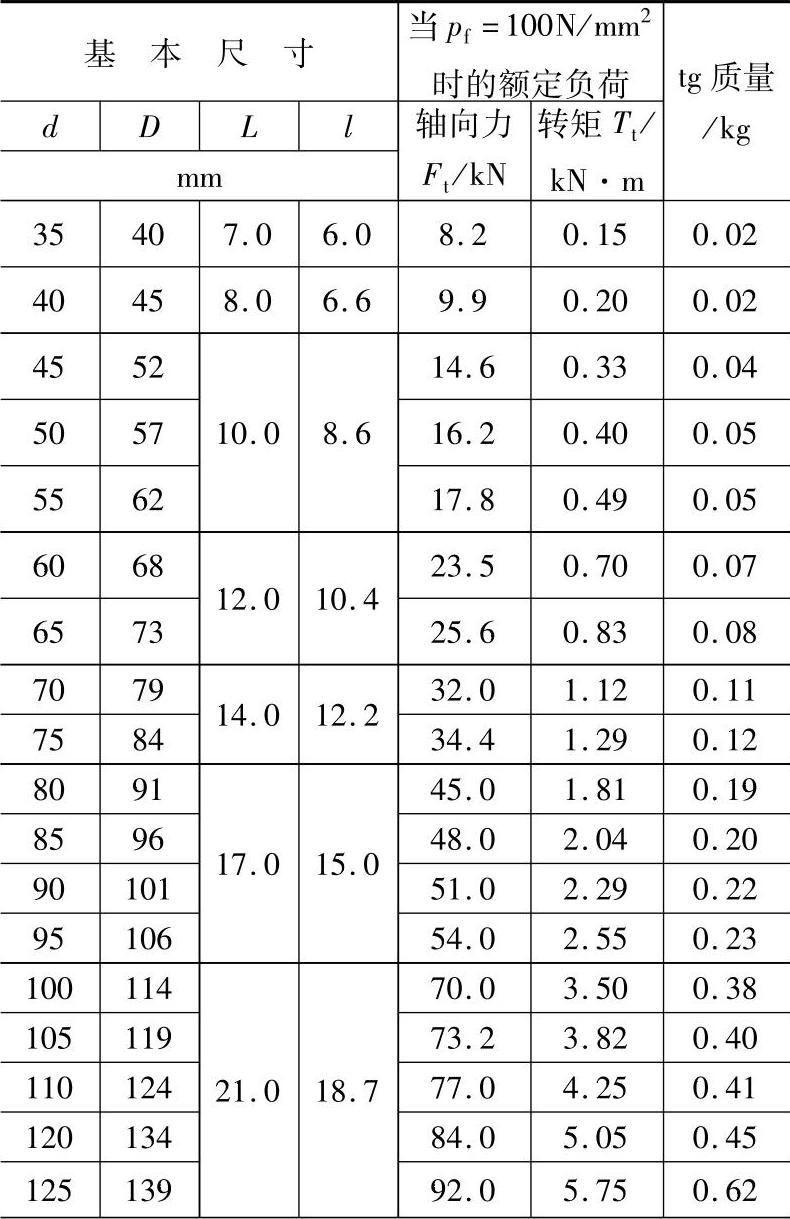

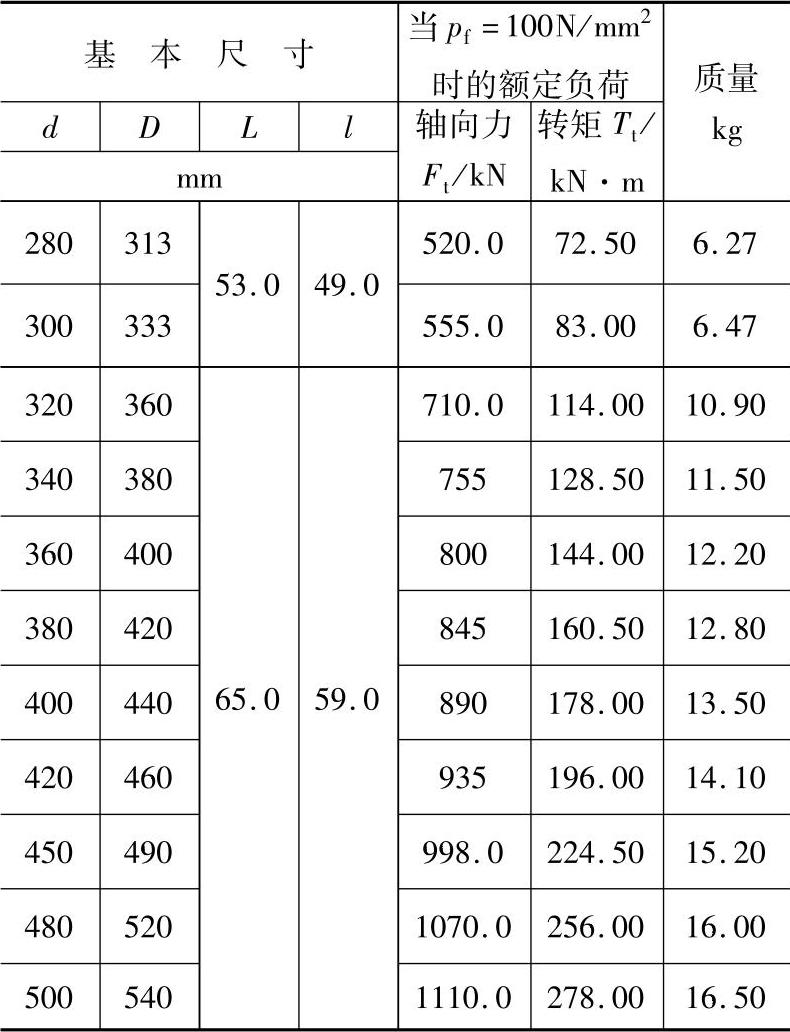

表5-18 Z₁型胀套联接的基本尺寸及参数

（续）

（续）

（续）

注：p_f为胀紧联结套与轴结合面上的压力。

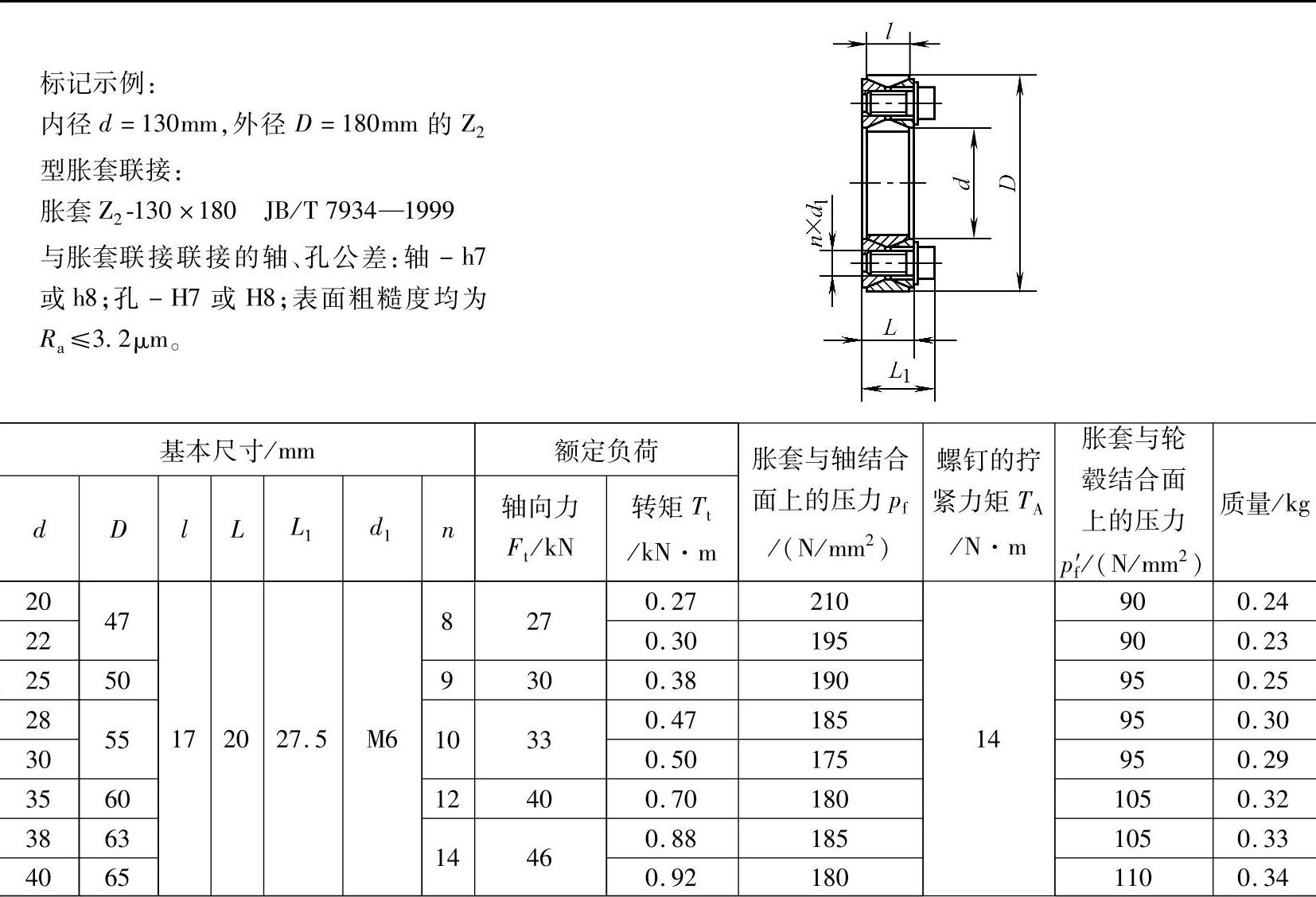

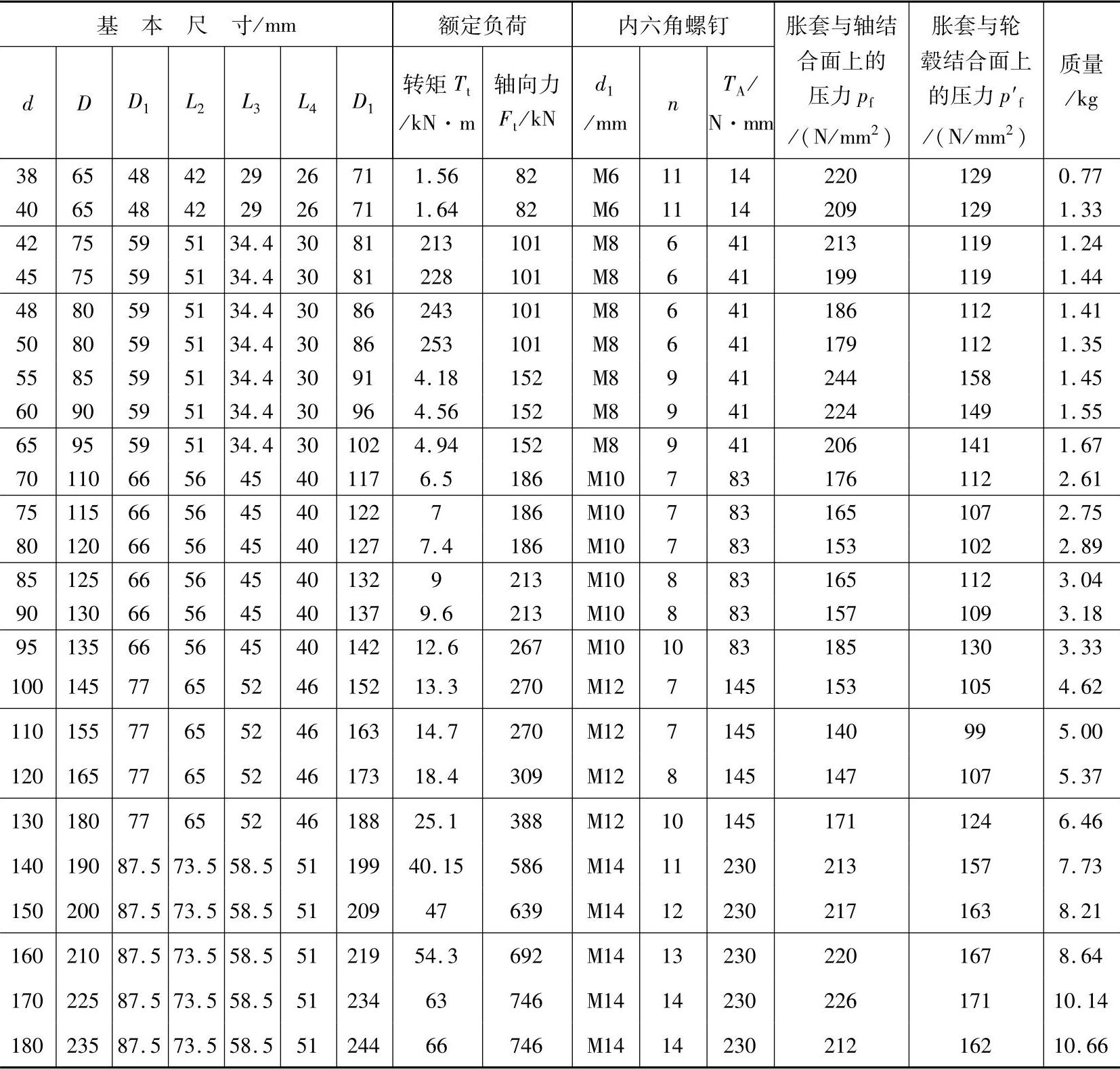

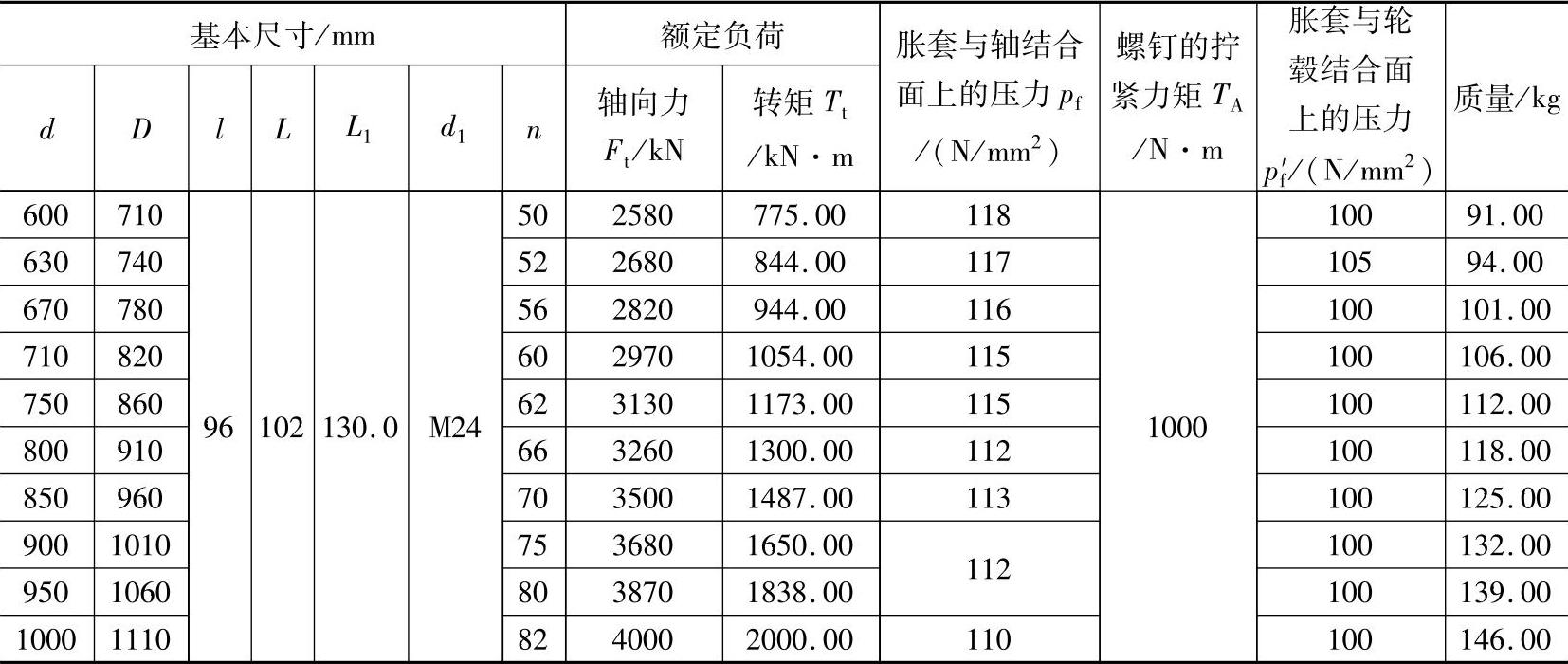

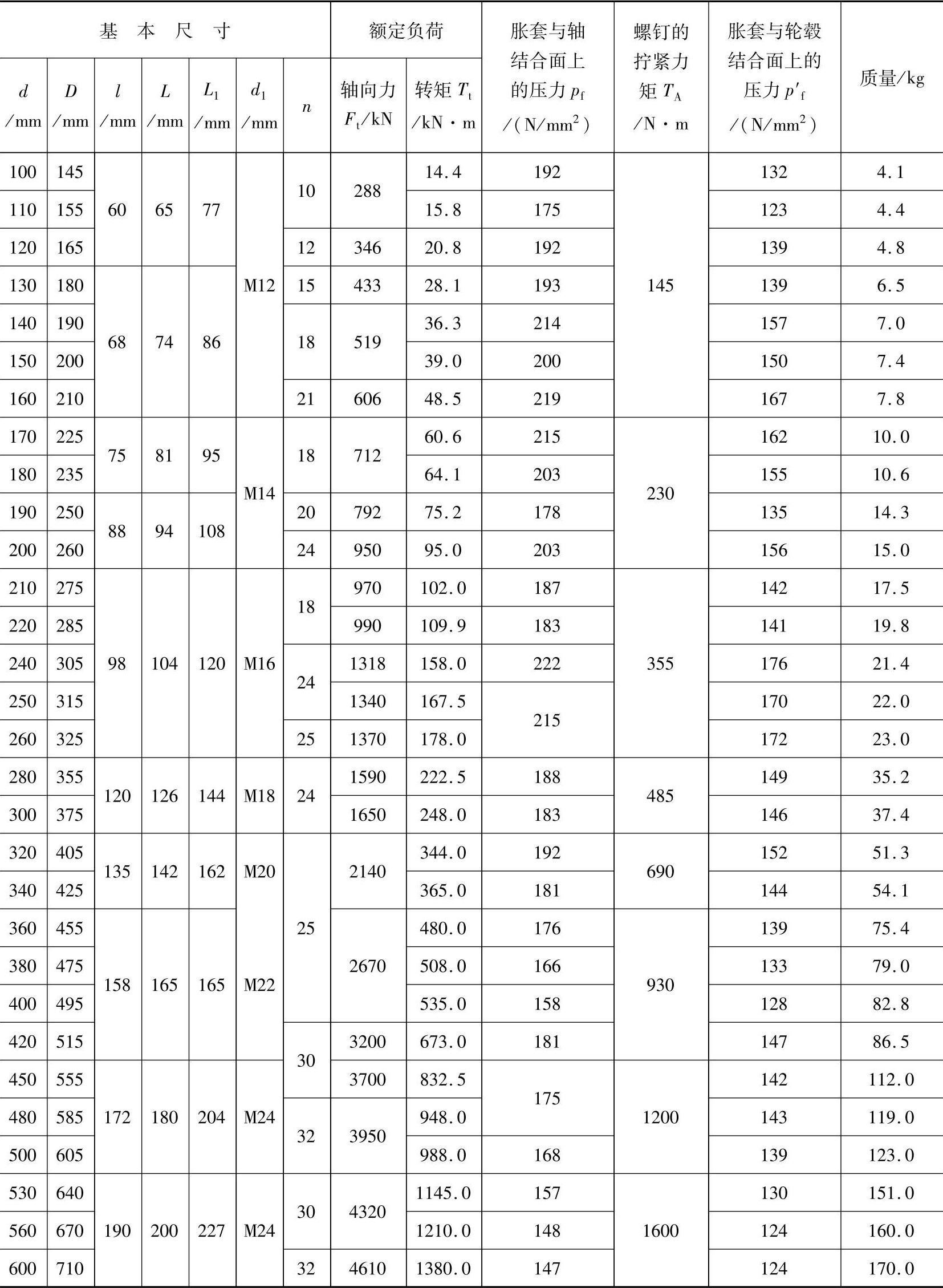

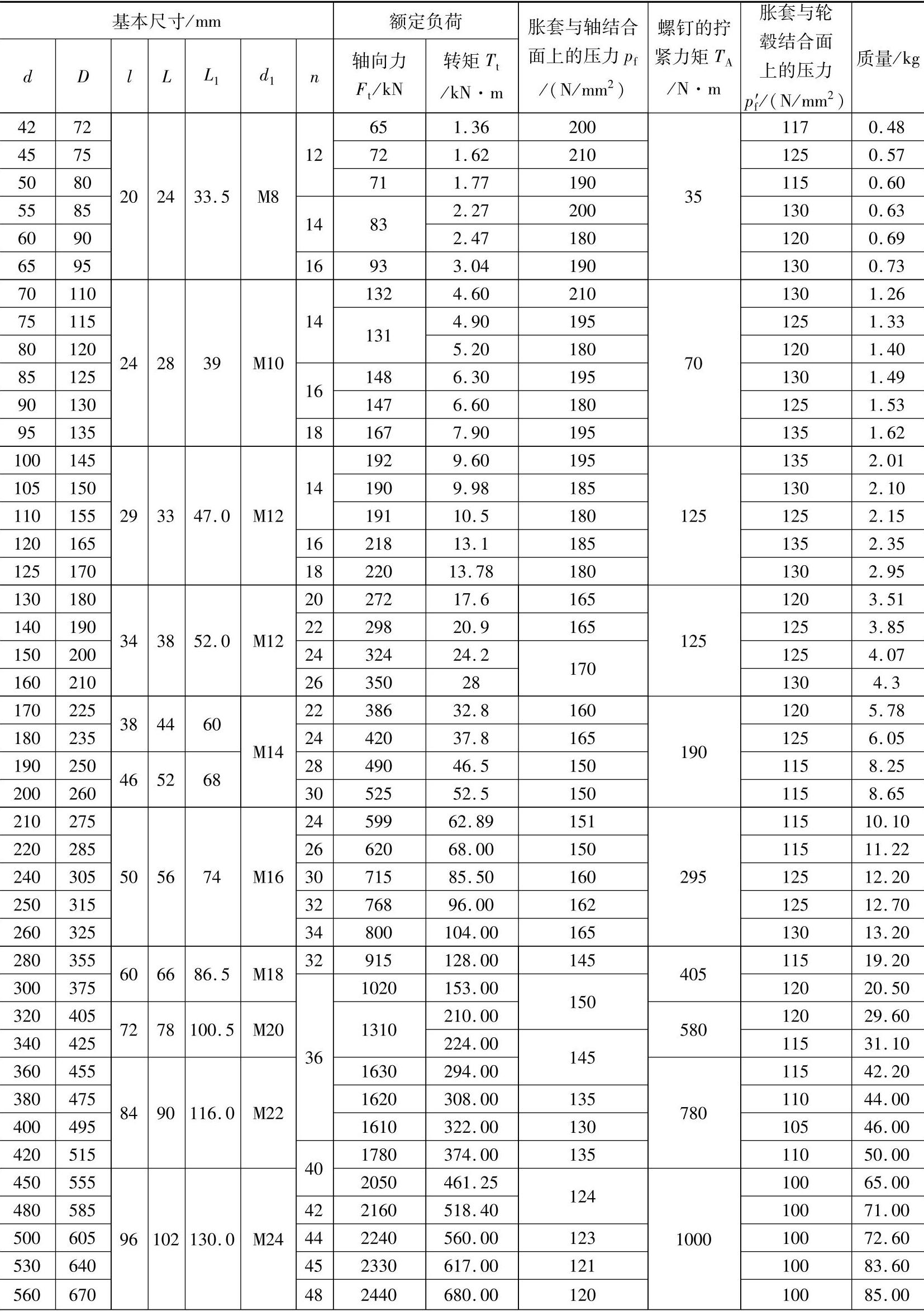

表5-19 Z₂型胀套联接的基本尺寸及参数

（续）

（续）

注：Z₂型胀套螺钉的机械性能等级为12.9级。

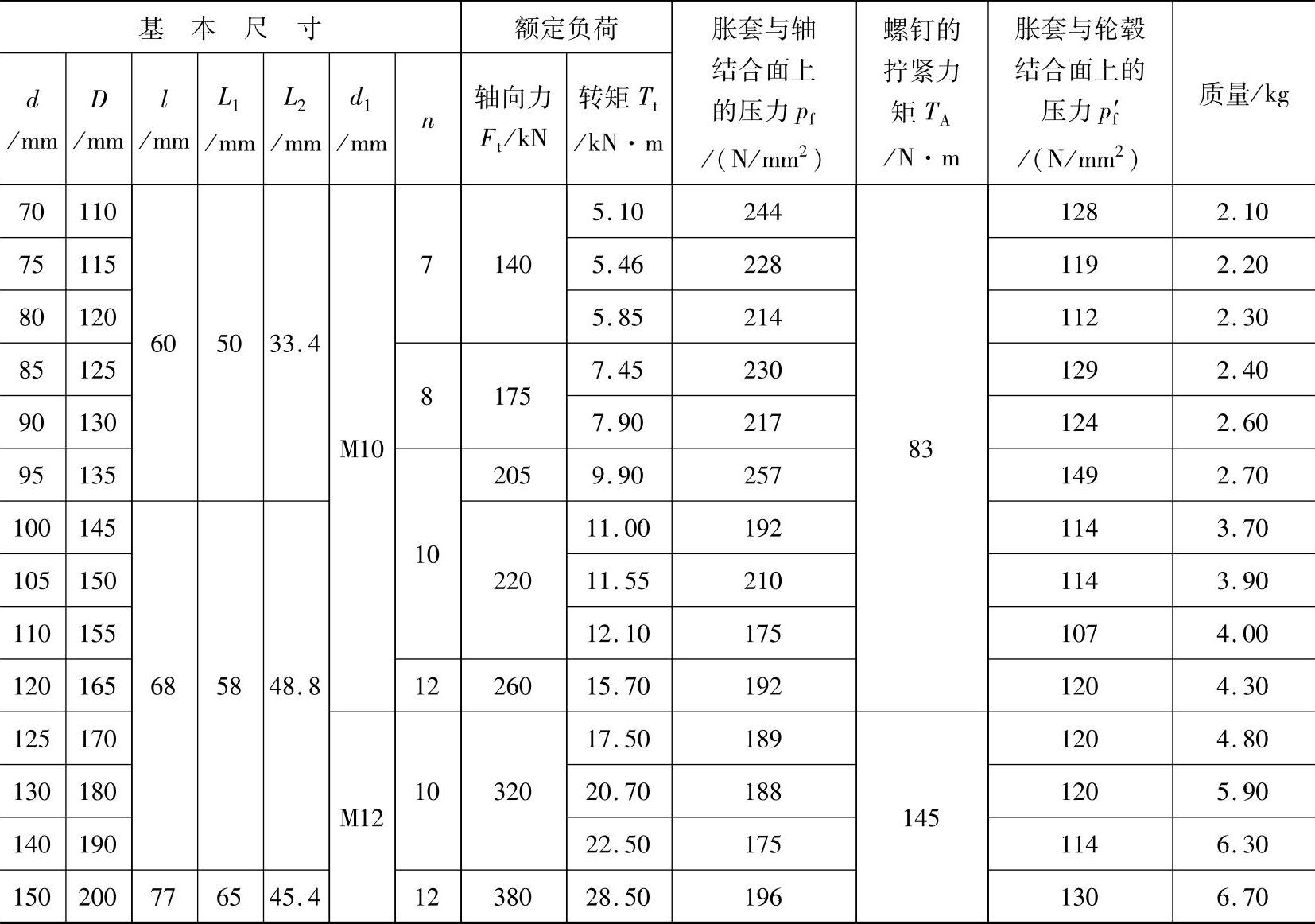

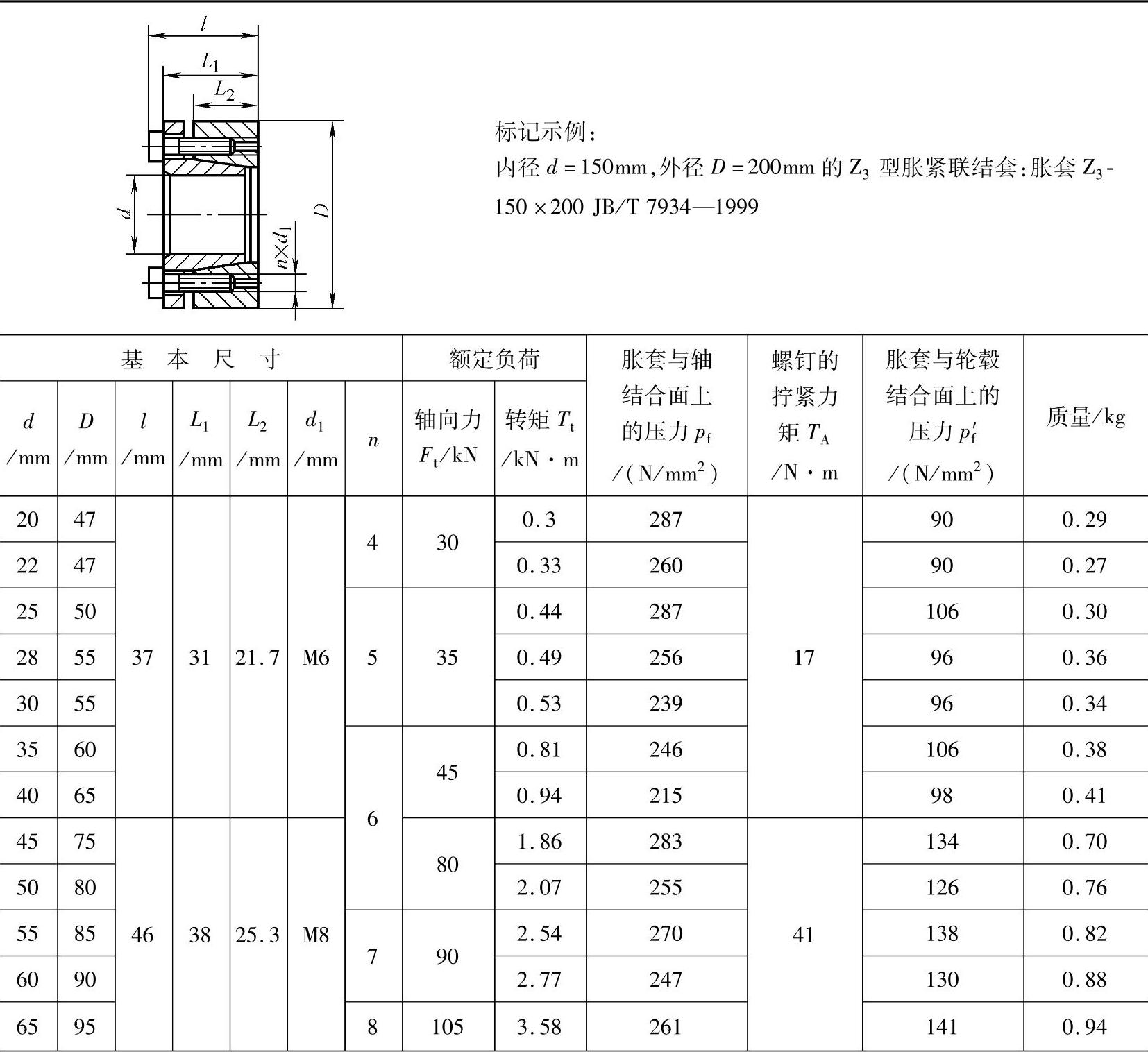

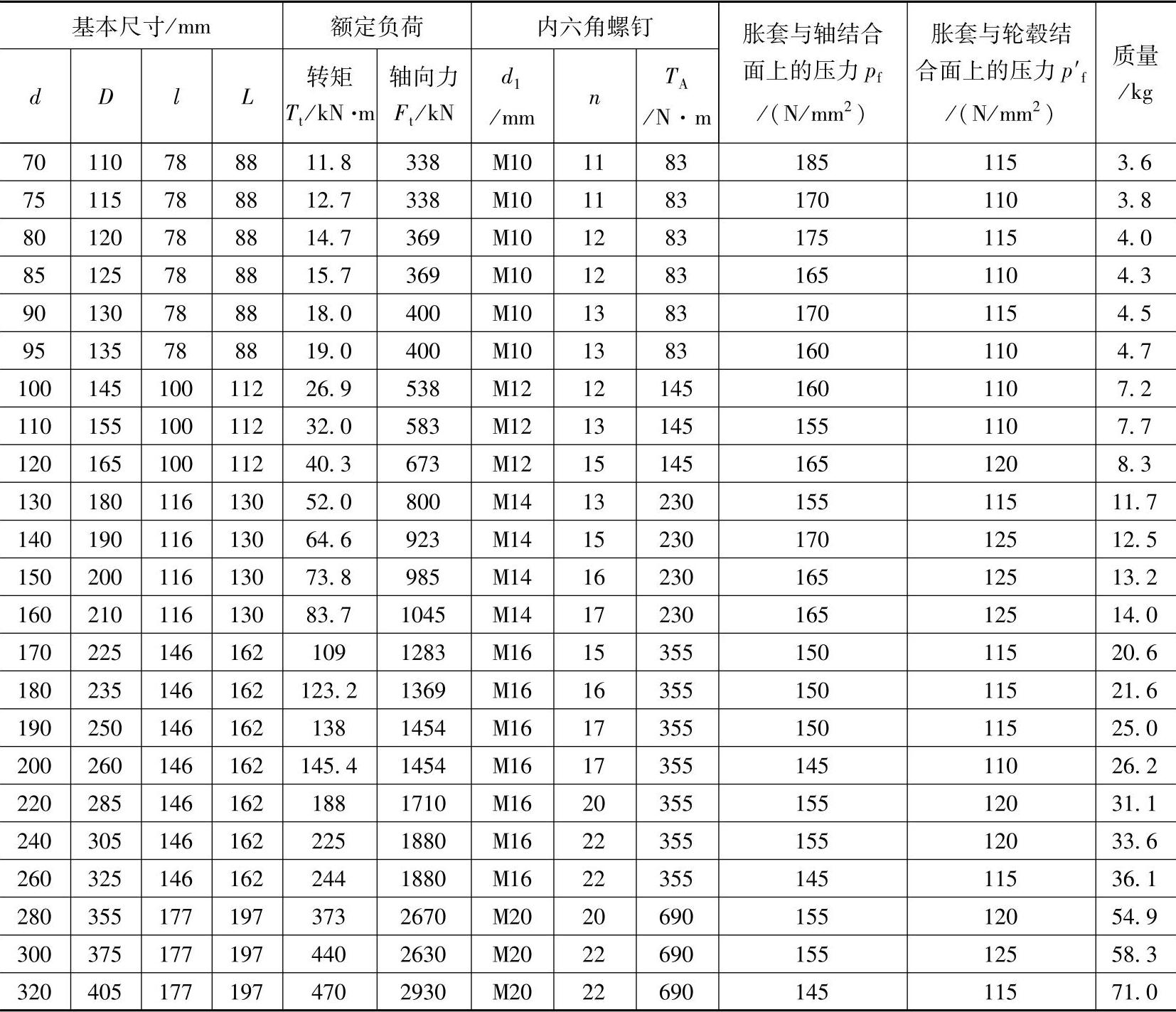

表5-20 Z₃型胀套联接的基本尺寸和参数

（续）

注：Z₃型胀套联接螺钉的机械性能等级为12.9级。

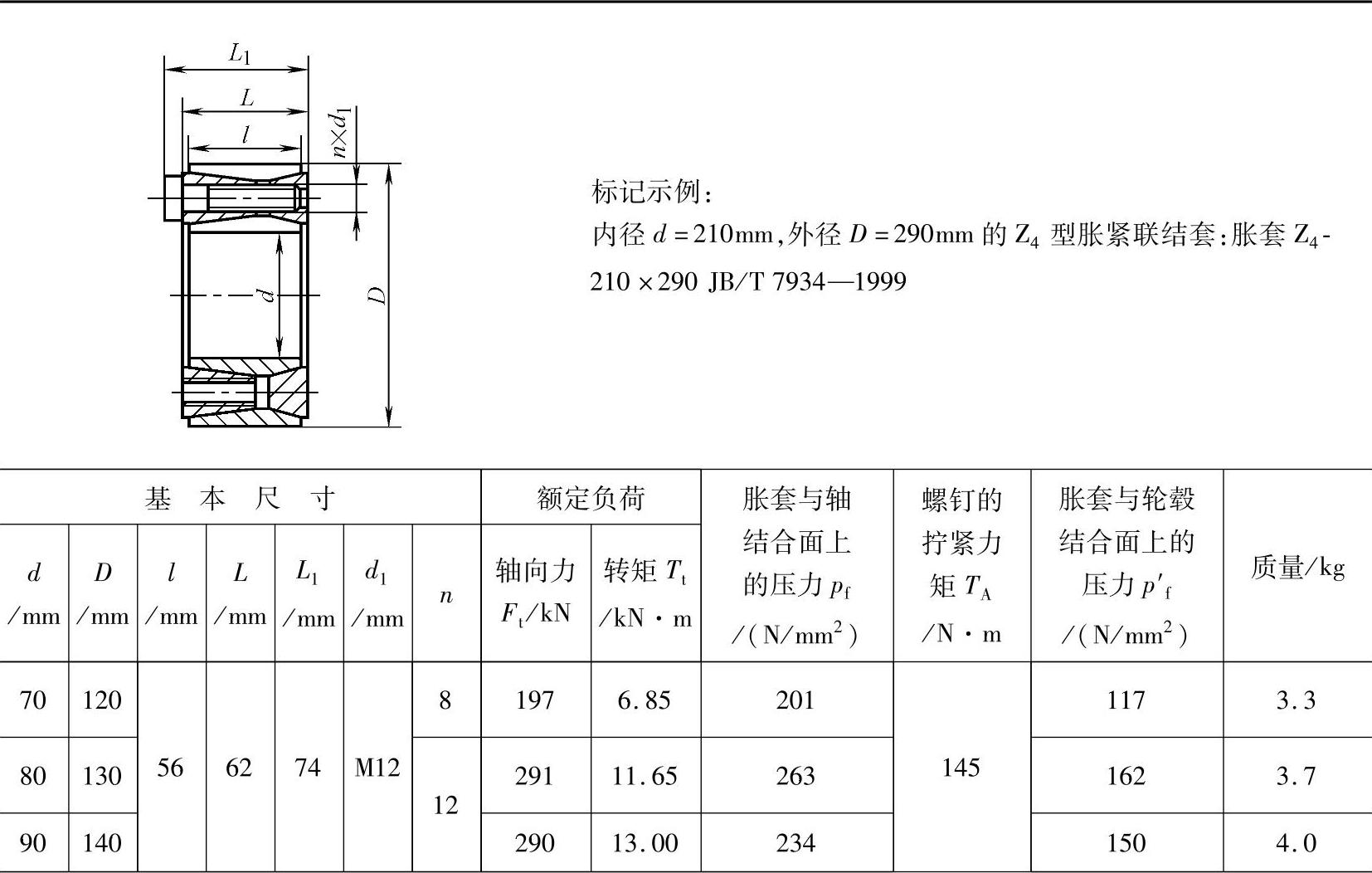

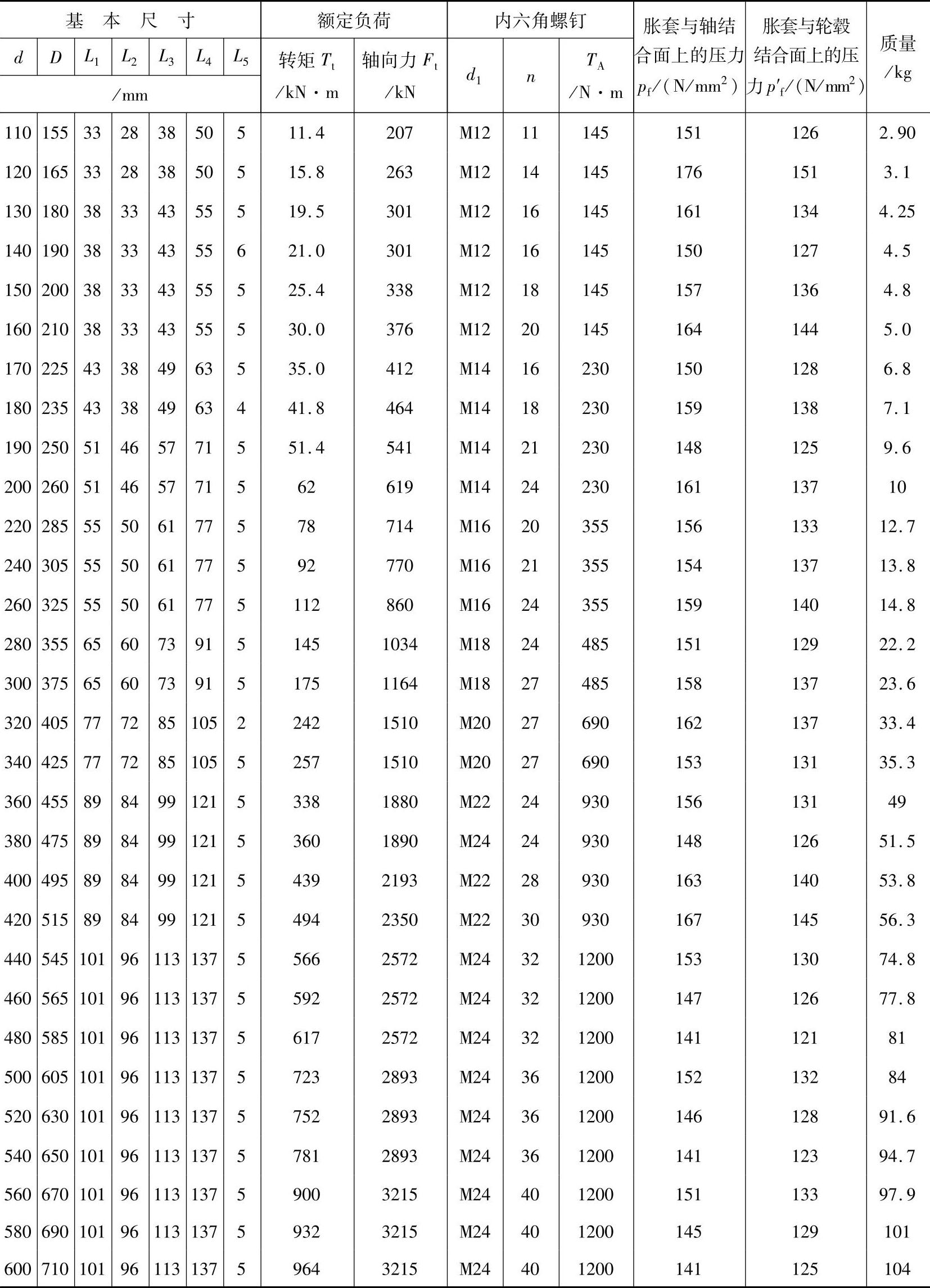

表5-21 Z₄型胀套联接的基本尺寸和参数

（续）

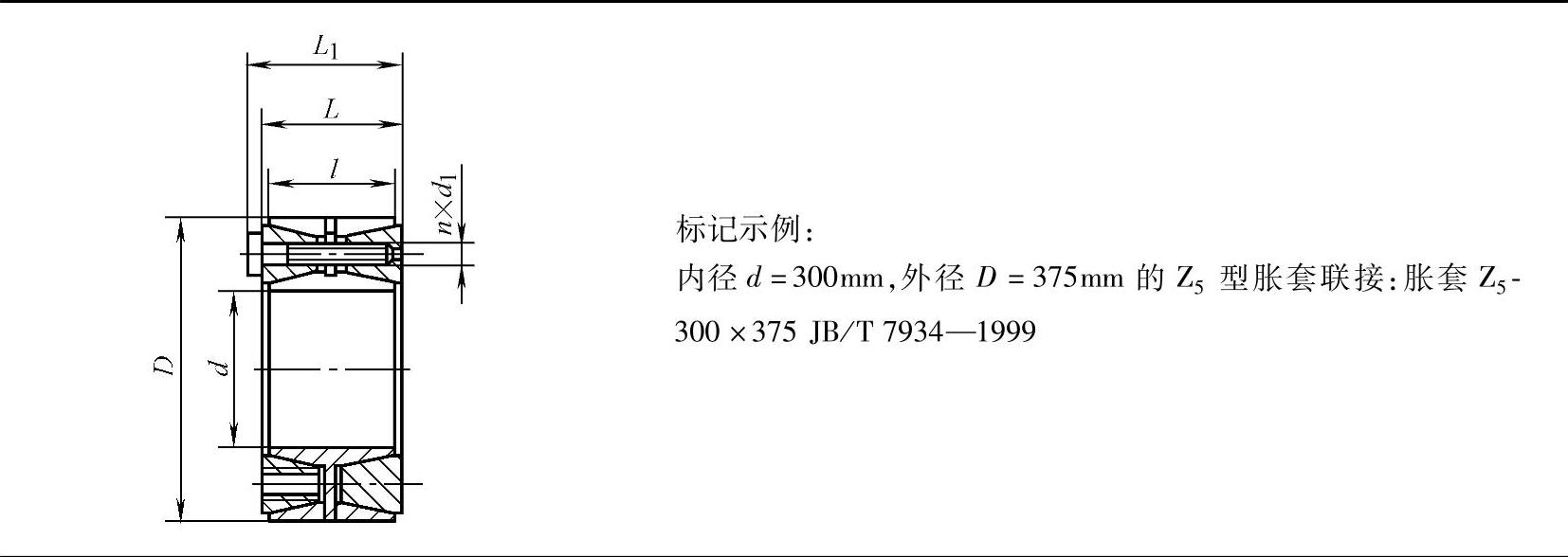

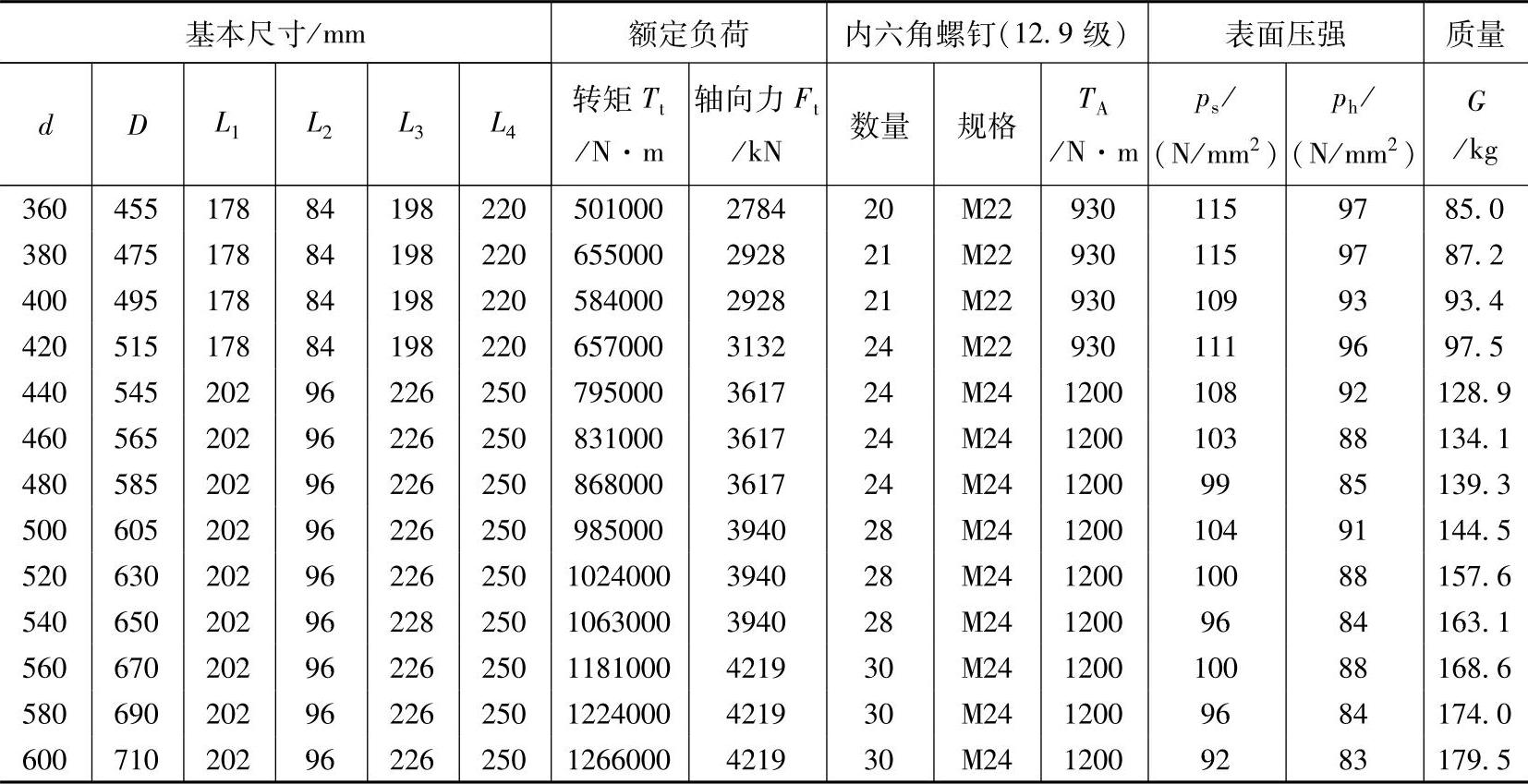

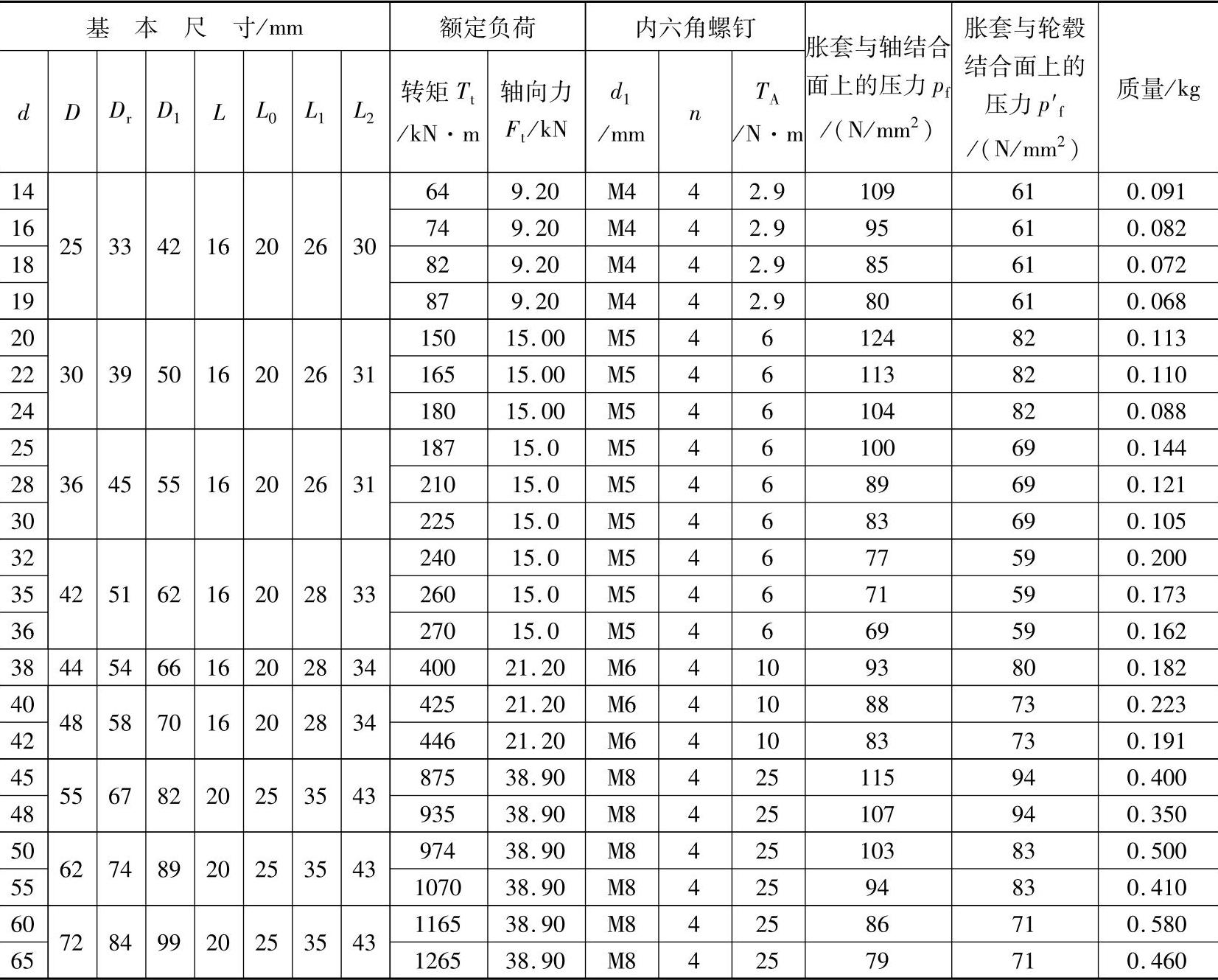

表5-22 Z₅型胀套联接的基本尺寸和参数

（续）

注：Z₅型胀套联接螺钉的机械性能等级为12.9级。

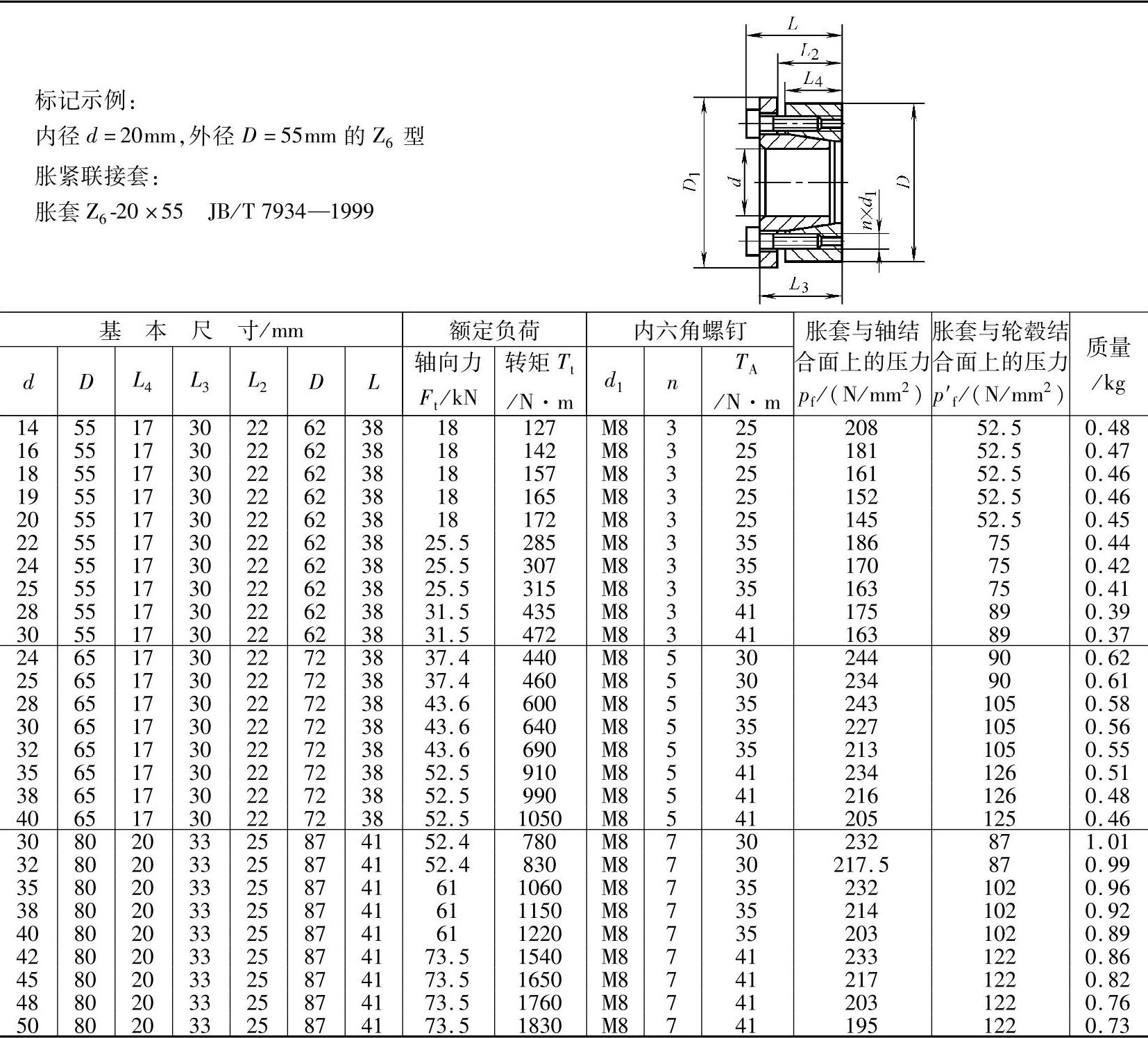

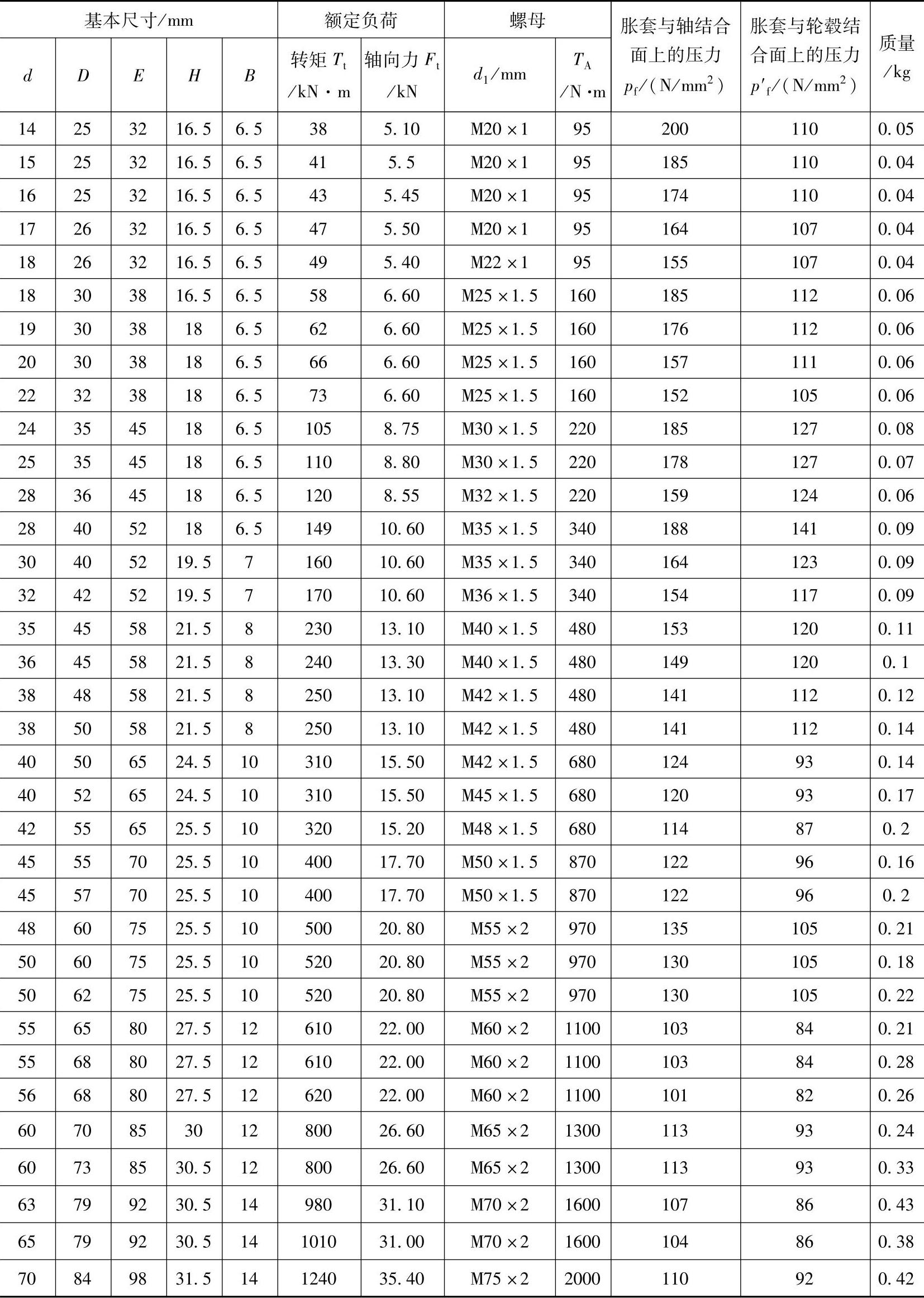

表5-23 Z₆型胀套联接的基本尺寸和参数

注：Z₆型胀套联接螺钉的机械性能等级为12.9级。

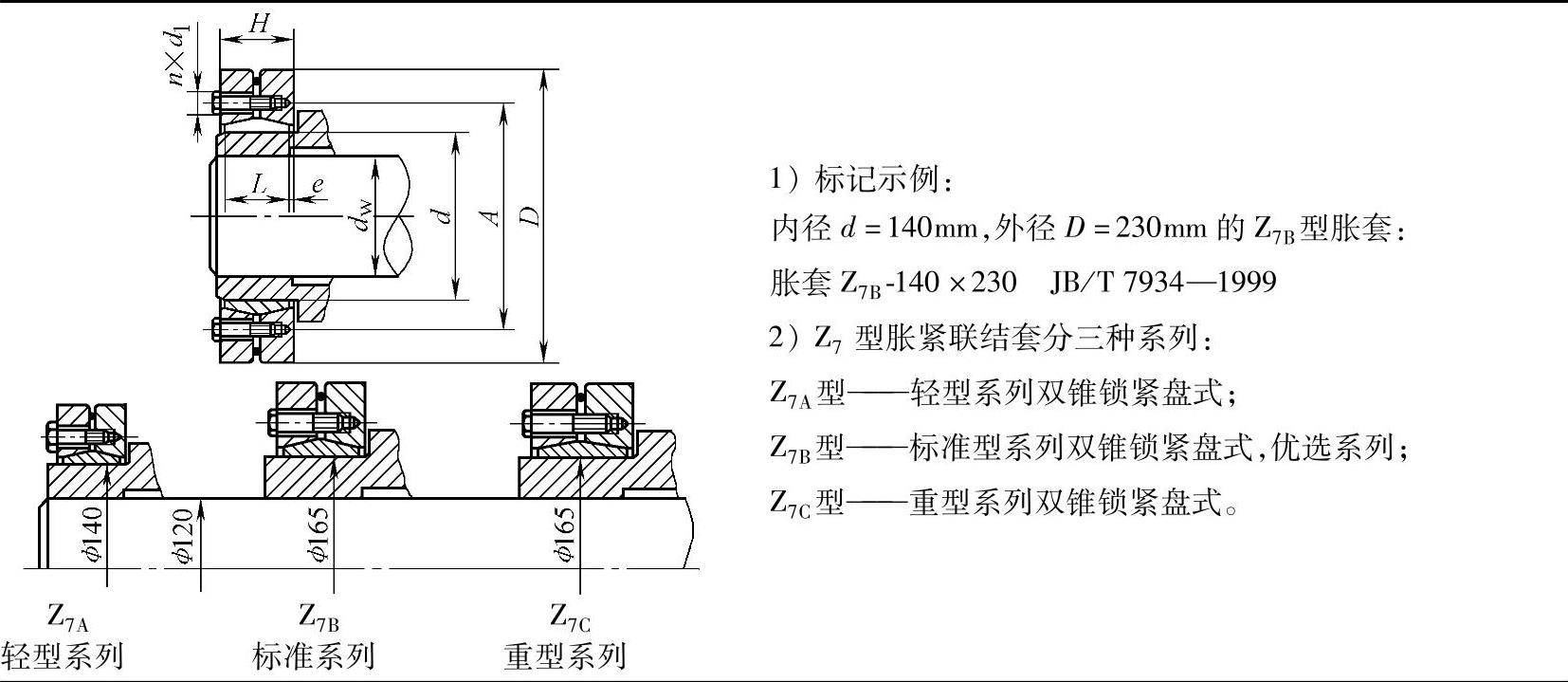

表5-24 Z₇型胀套联接的基本尺寸及参数

（续）

（续）

（续）

（续）

（续）

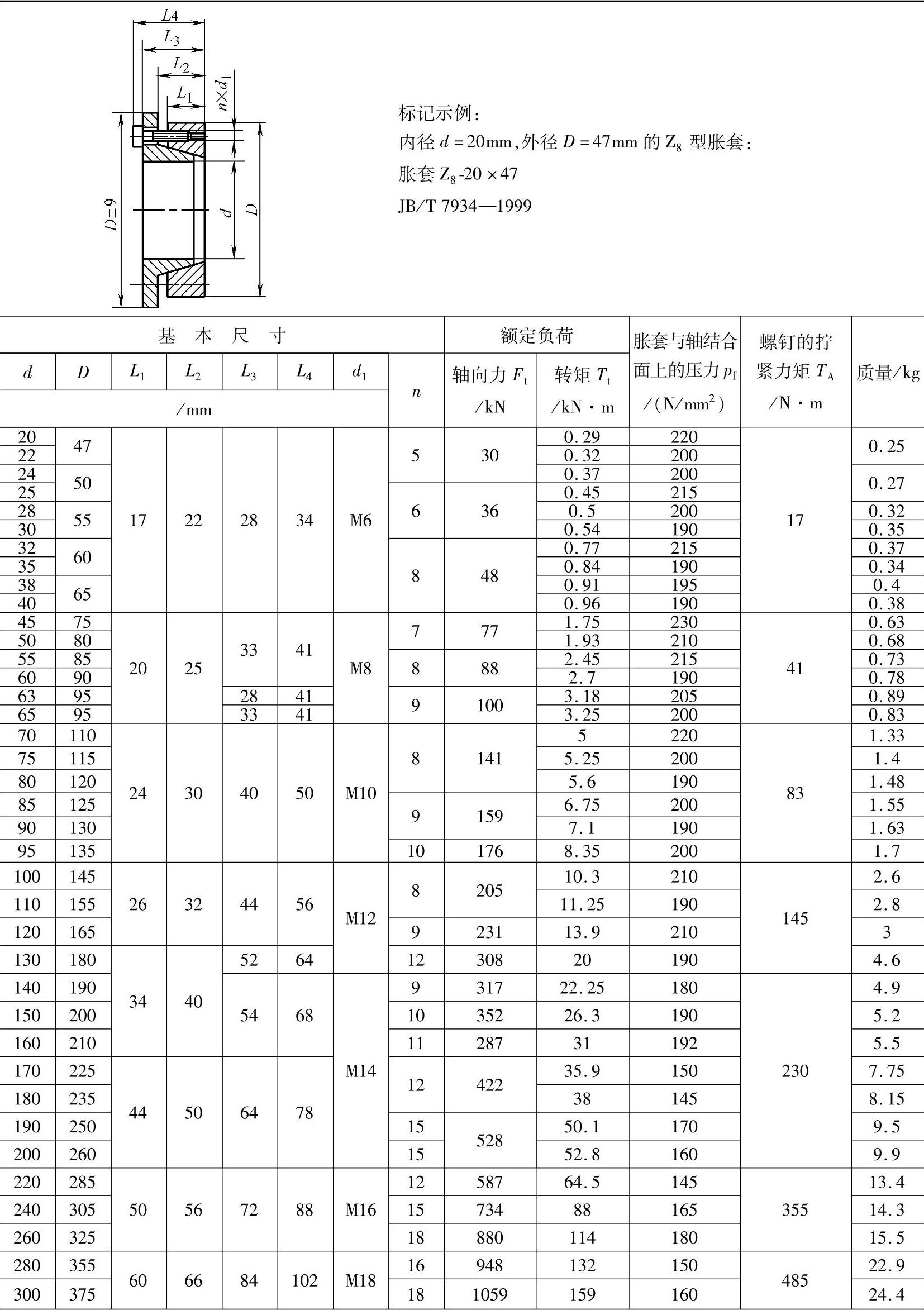

表5-25 Z₈型胀套联接的基本尺寸及参数

（续）

注：Z₈型胀套联接螺钉的机械性能等级为12.9级。

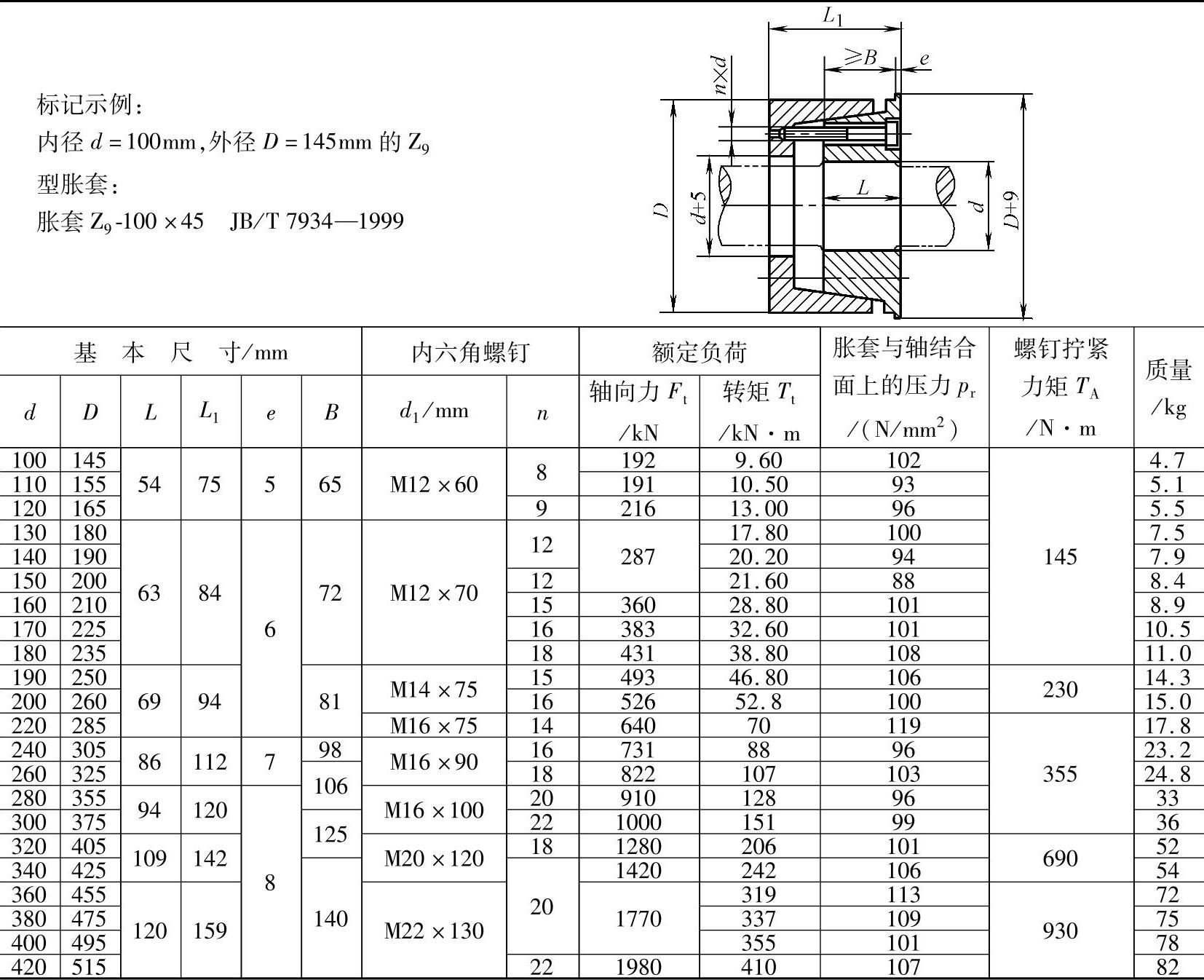

表5-26 Z₉型胀套联接的基本尺寸及参数

注：Z₉型胀套联接螺钉的力学性能等级为12.9级。

表5-27 Z₁₀型胀套联接的基本尺寸及参数

（续）

（续）

(www.daowen.com)

（续）

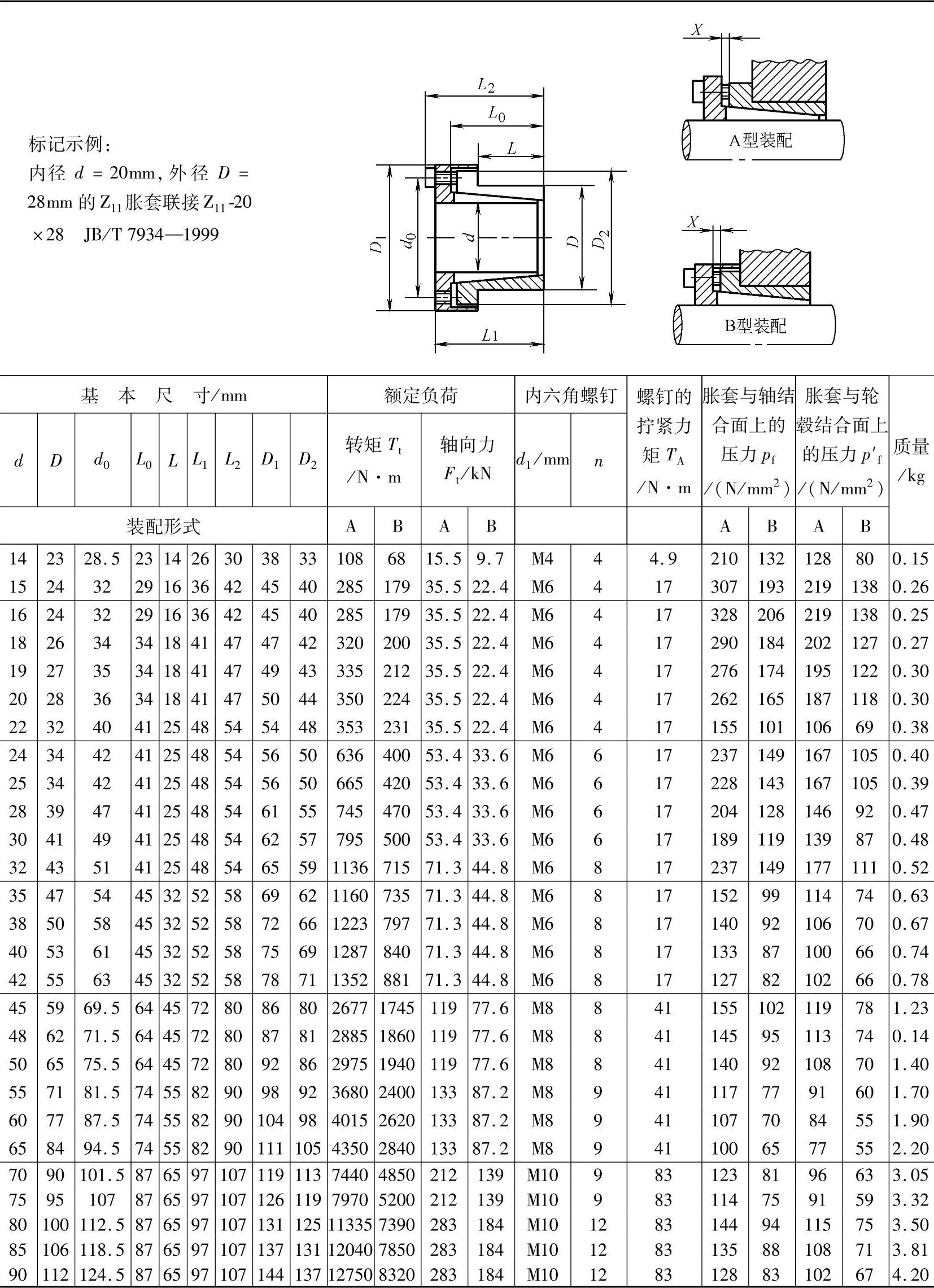

表5-28 Z₁₁型胀套联接的基本尺寸参数

注：Z₁₁型胀套联接螺钉的机械性能等级为12.9级。

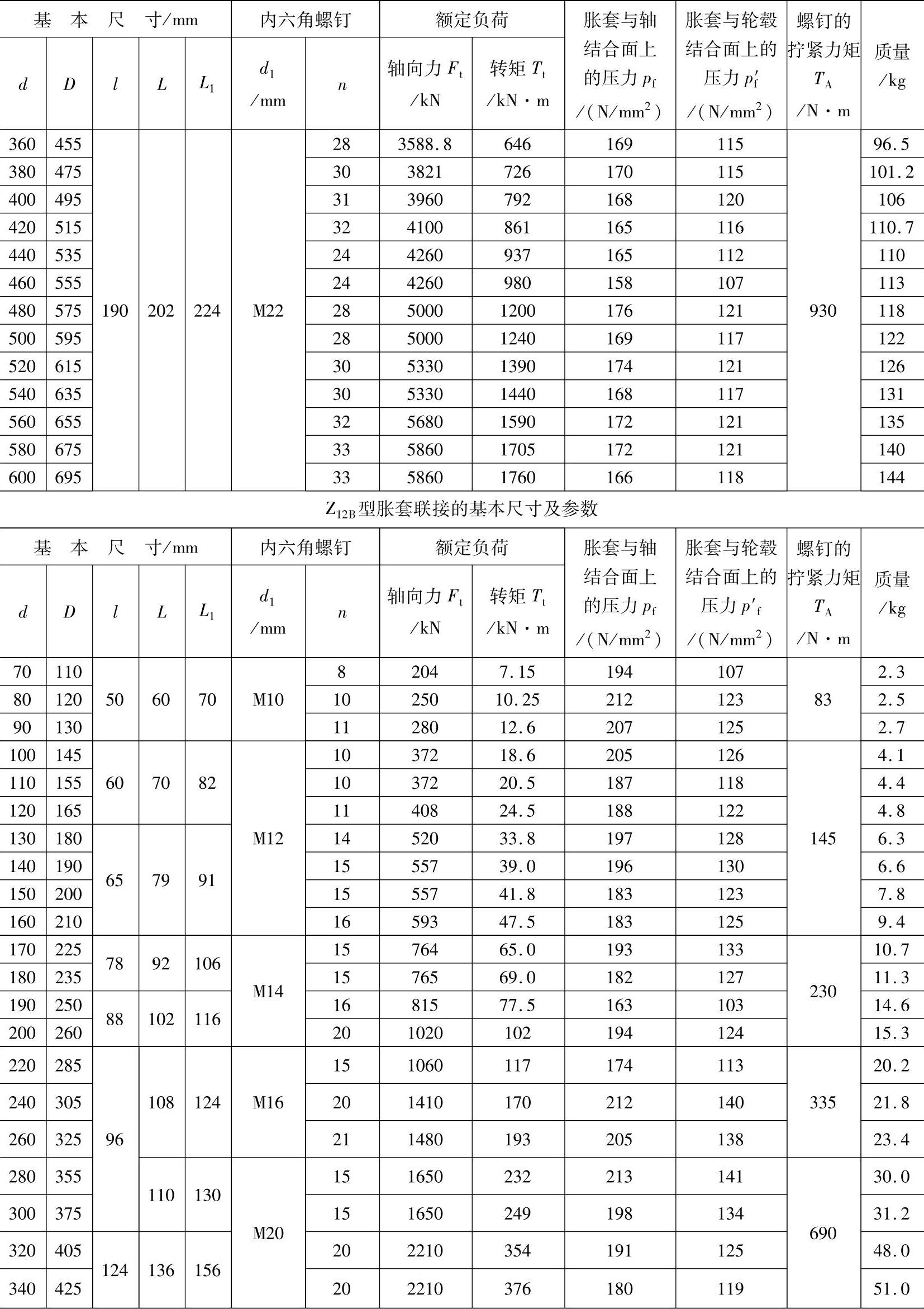

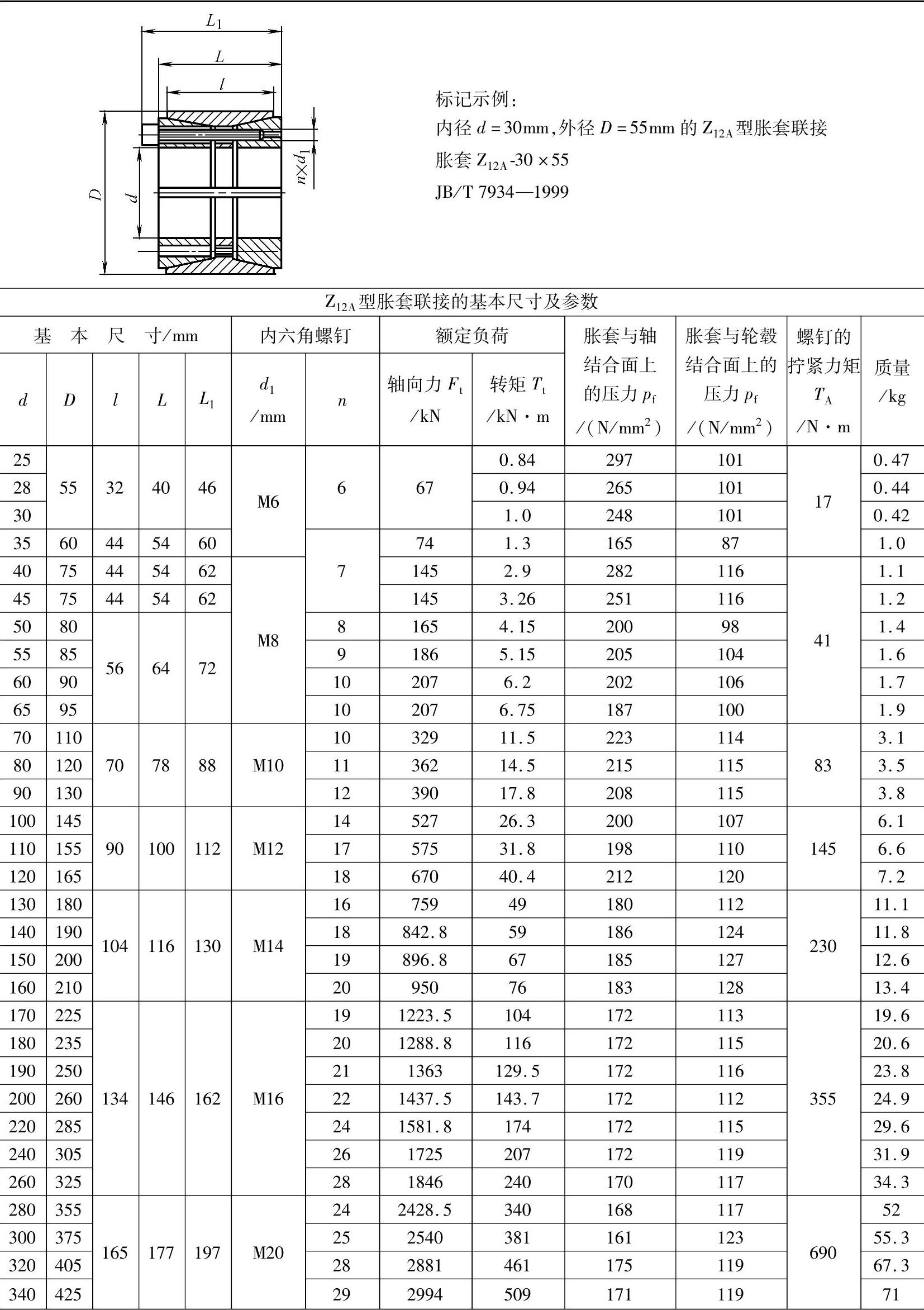

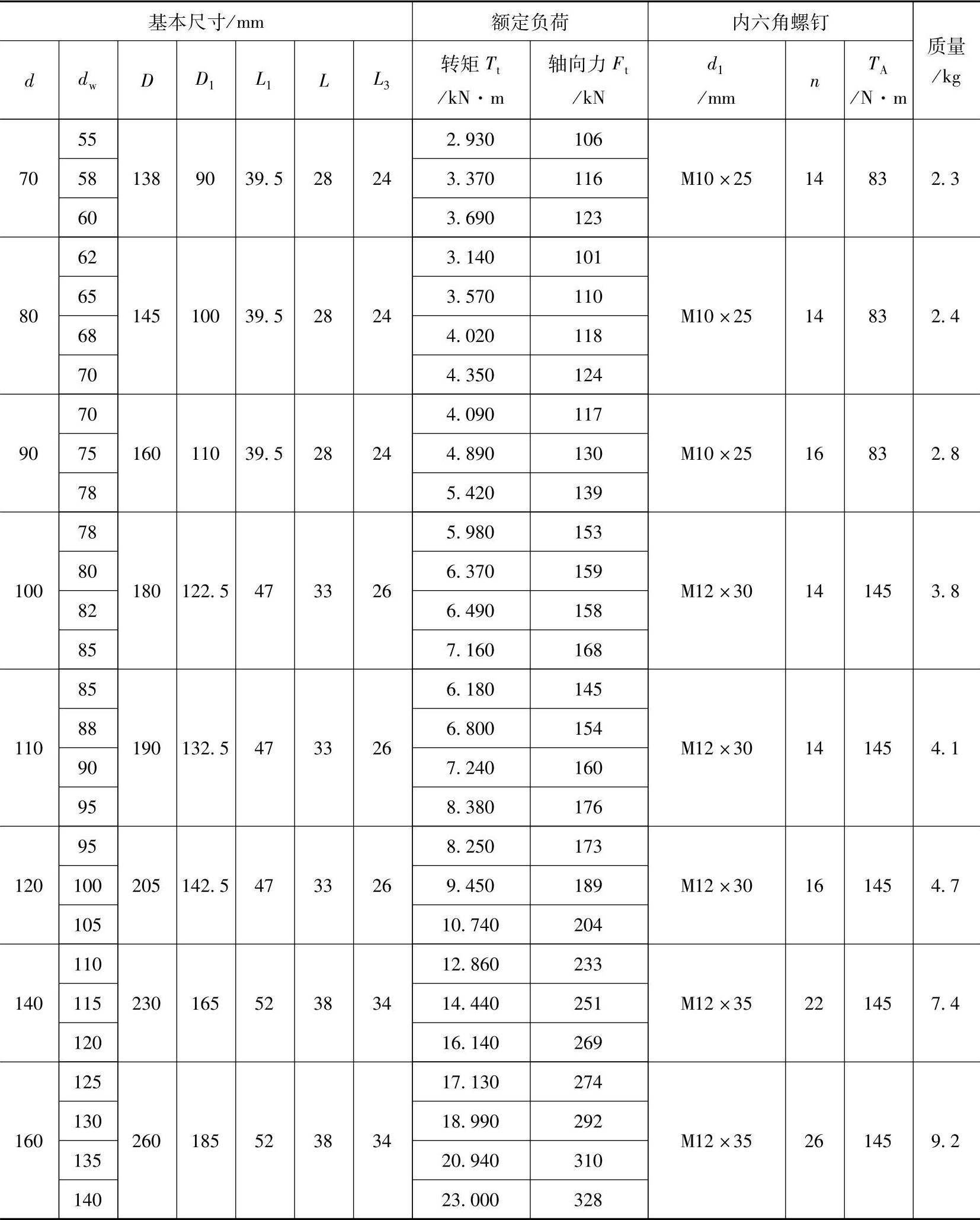

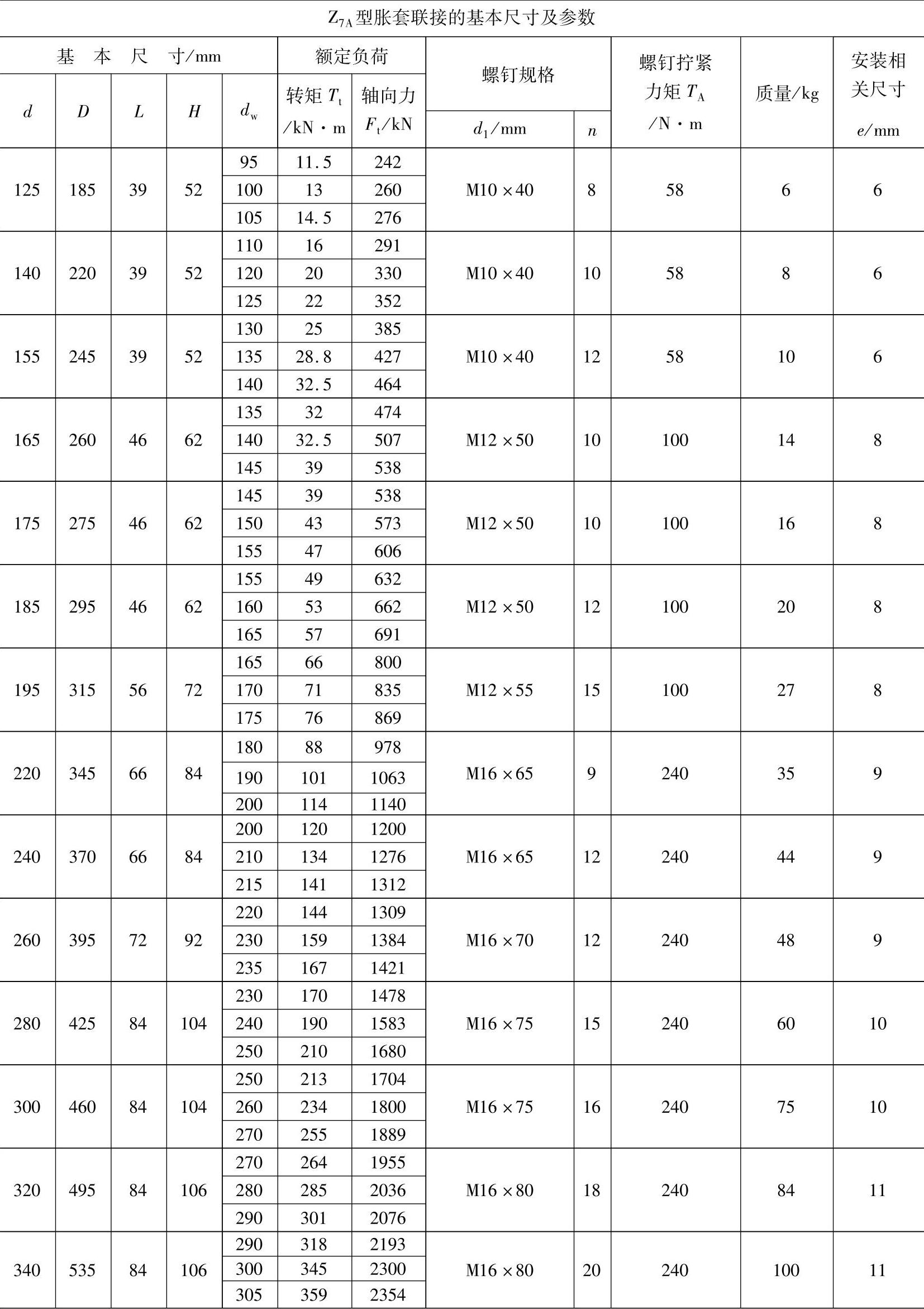

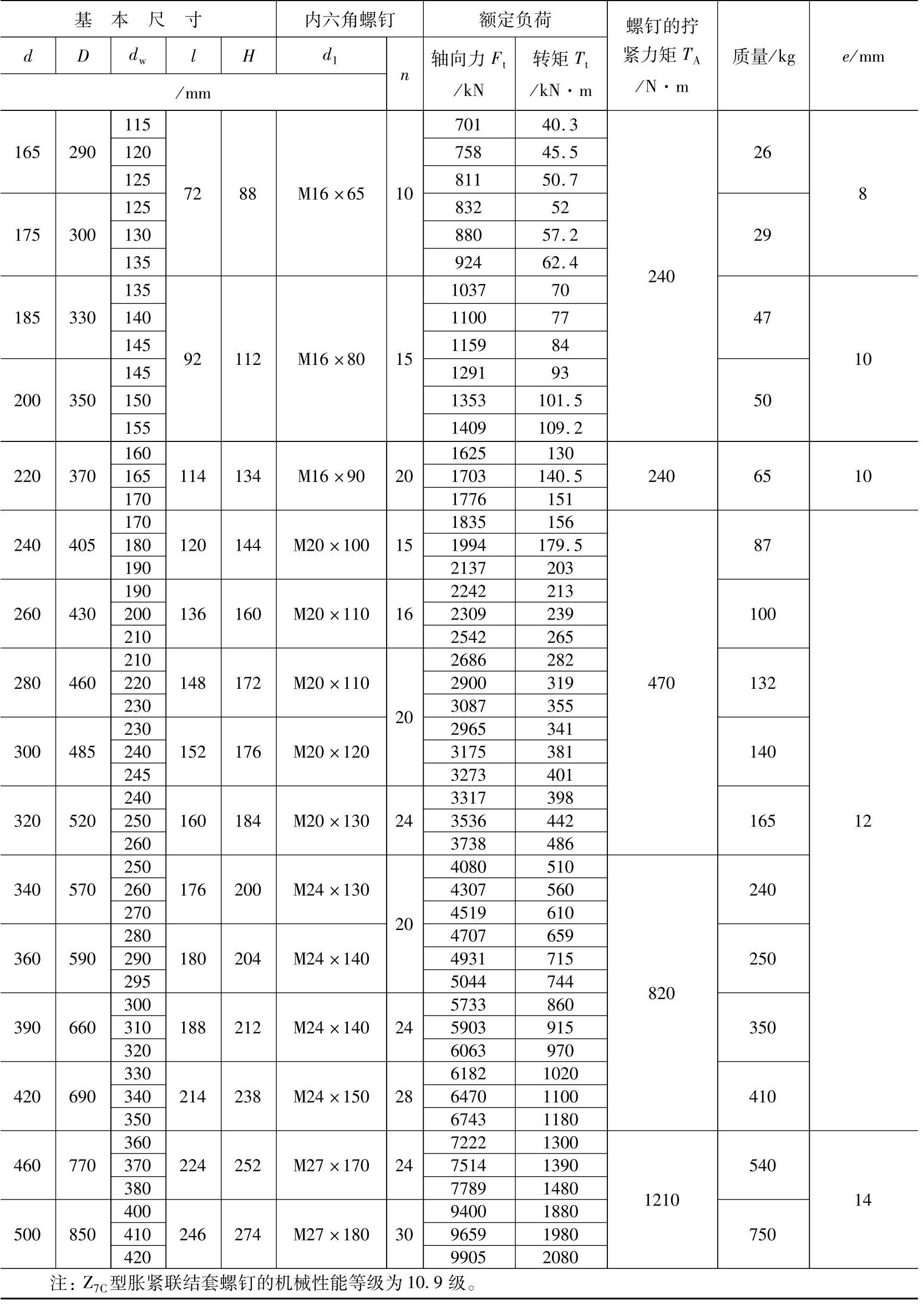

表5-29 Z₁₂型胀套联接的基本尺寸及参数

（续）

（续）

（续）

注：Z_12A、Z_12B、Z_12C型胀套联接螺钉的机械性能等级为12.9级。

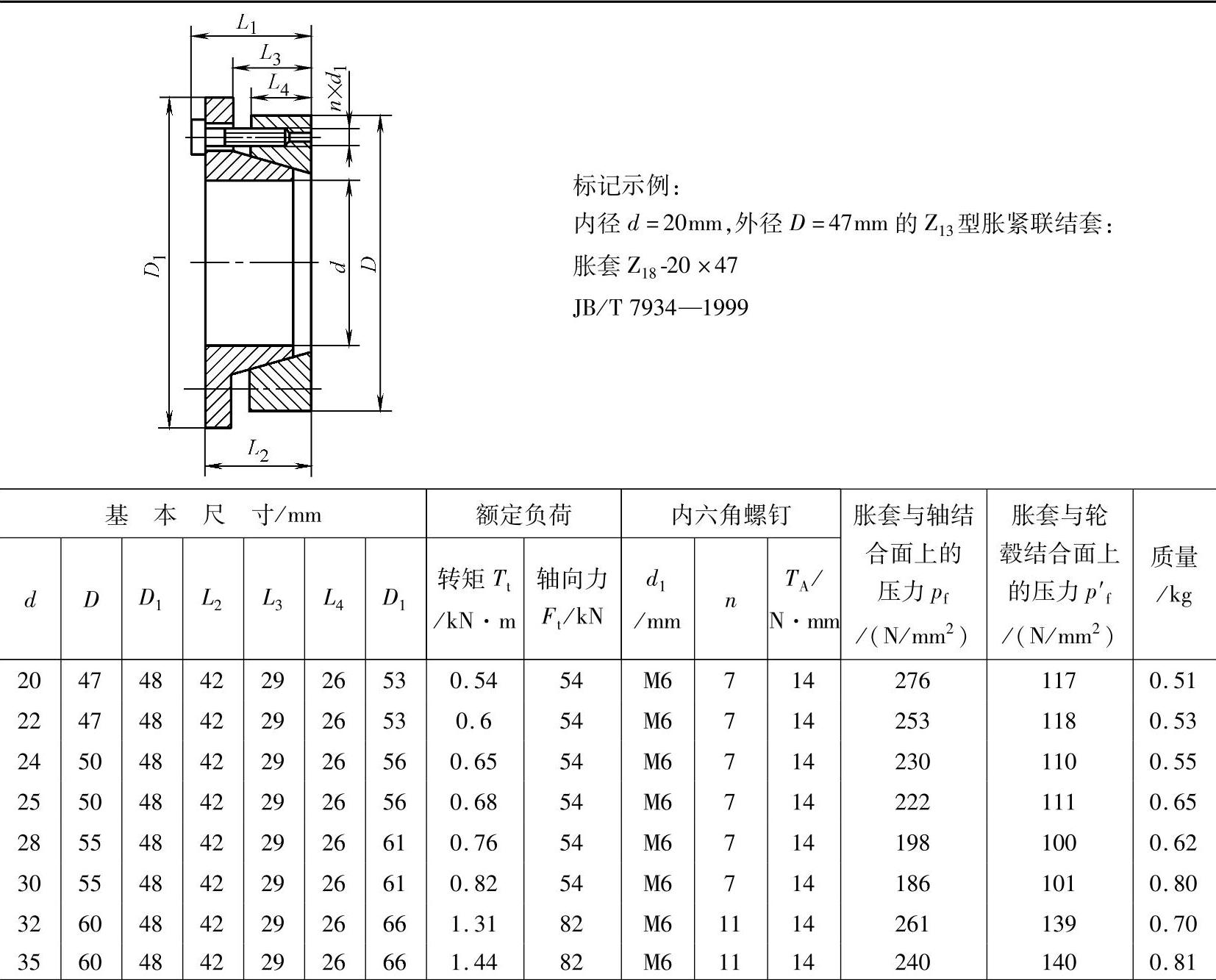

表5-30 Z₁₃型胀套联接的基本尺寸及参数

（续）

注：1.表中所列数据为无隔圈“A”配置时胀套的额定负荷，当有隔圈配置时其额定负荷为表列负荷的62%。

2.Z₁₃型胀套联接螺钉的机械性能等级为12.9。

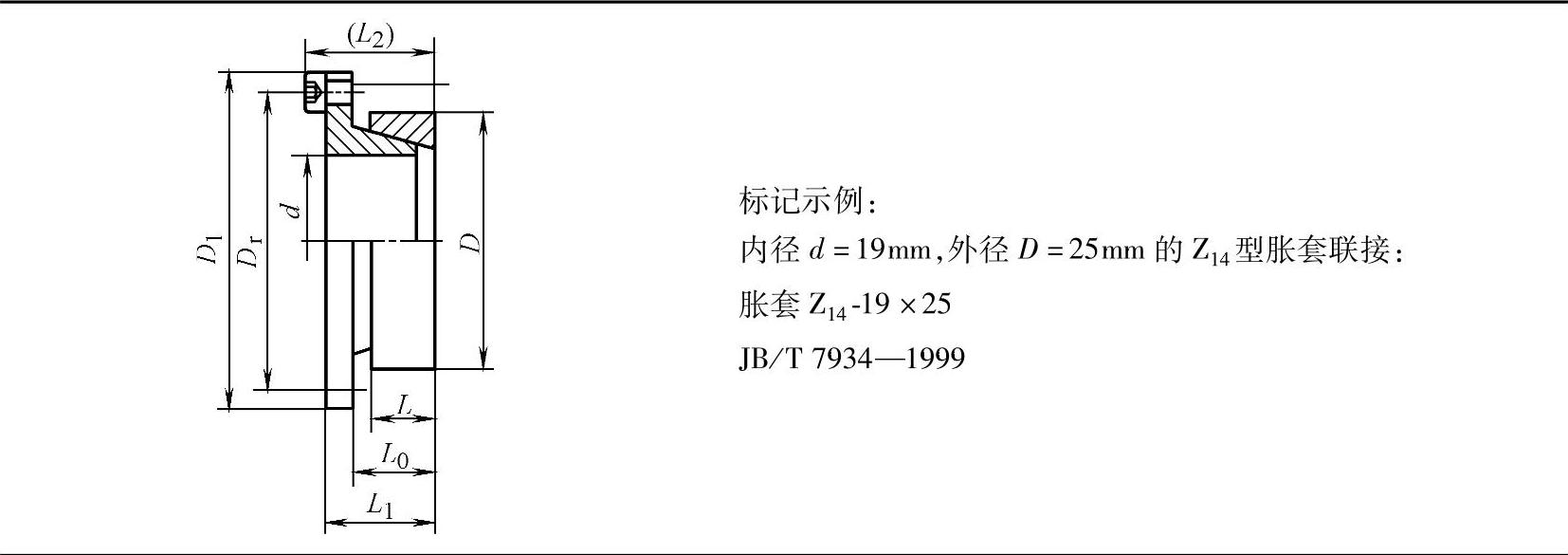

表5-31 Z₁₄型胀套联接的基本尺寸及参数

（续）

注：Z₁₄型胀套联接螺钉的机械性能等级为8.8级。

表5-32 Z₁₅型胀套的基本尺寸和参数

（续）

注：Z₁₅型胀紧联结套螺钉的机械性能等级为12.9级。

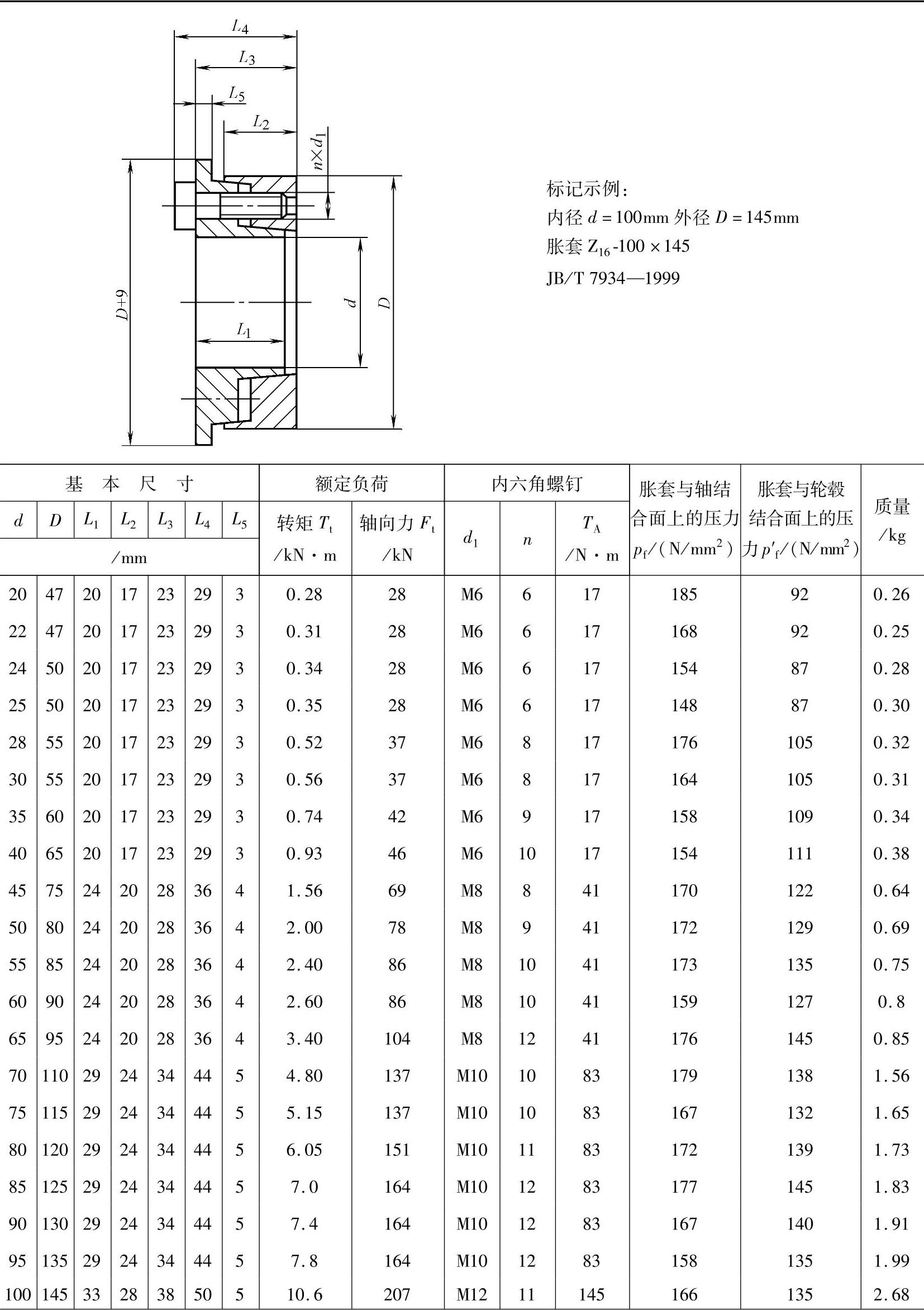

表5-33 Z₁₆型胀套的基本尺寸和参数

（续）

注：Z₁₆型胀紧联结套螺钉的机械性能等级为12.9级。

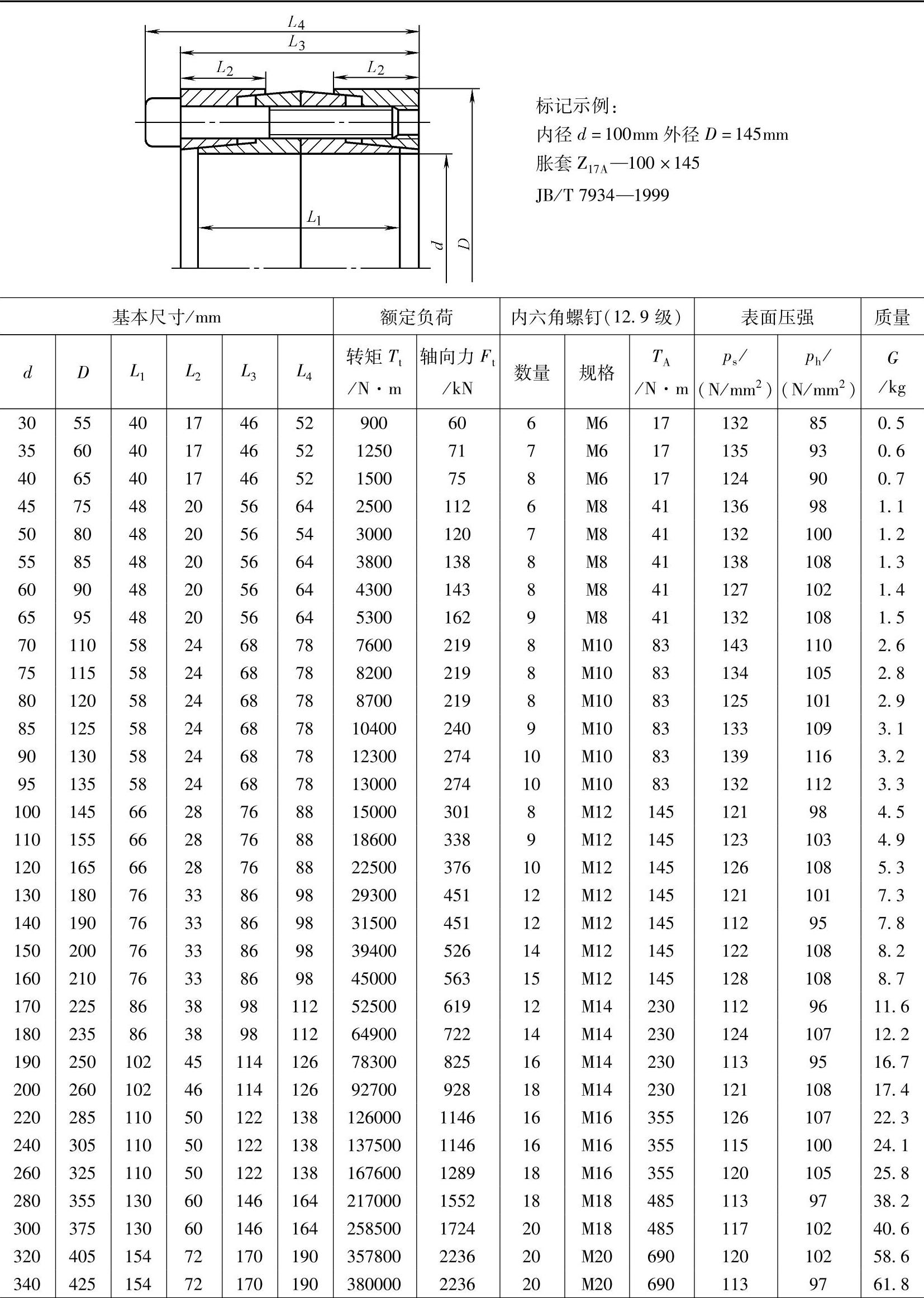

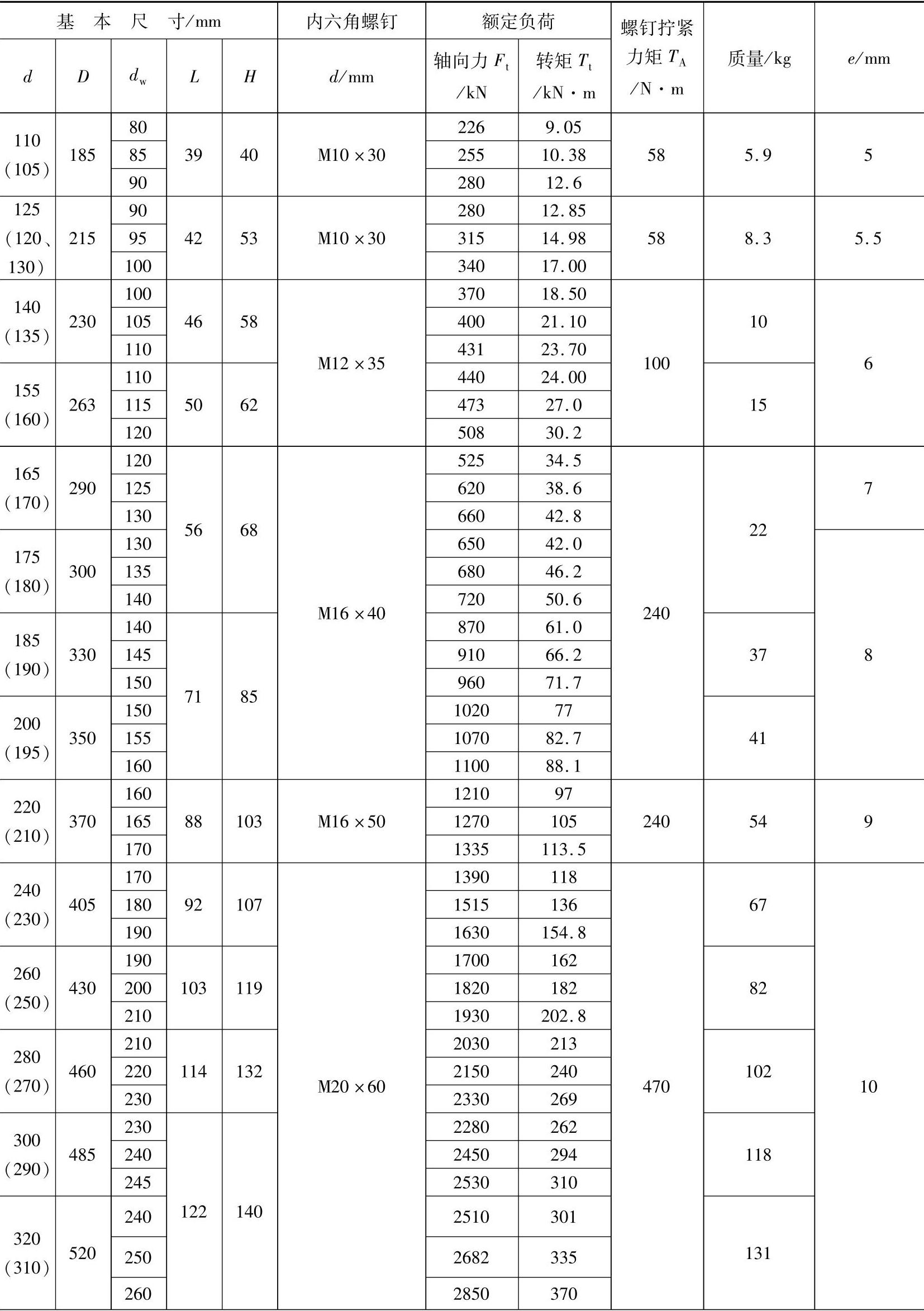

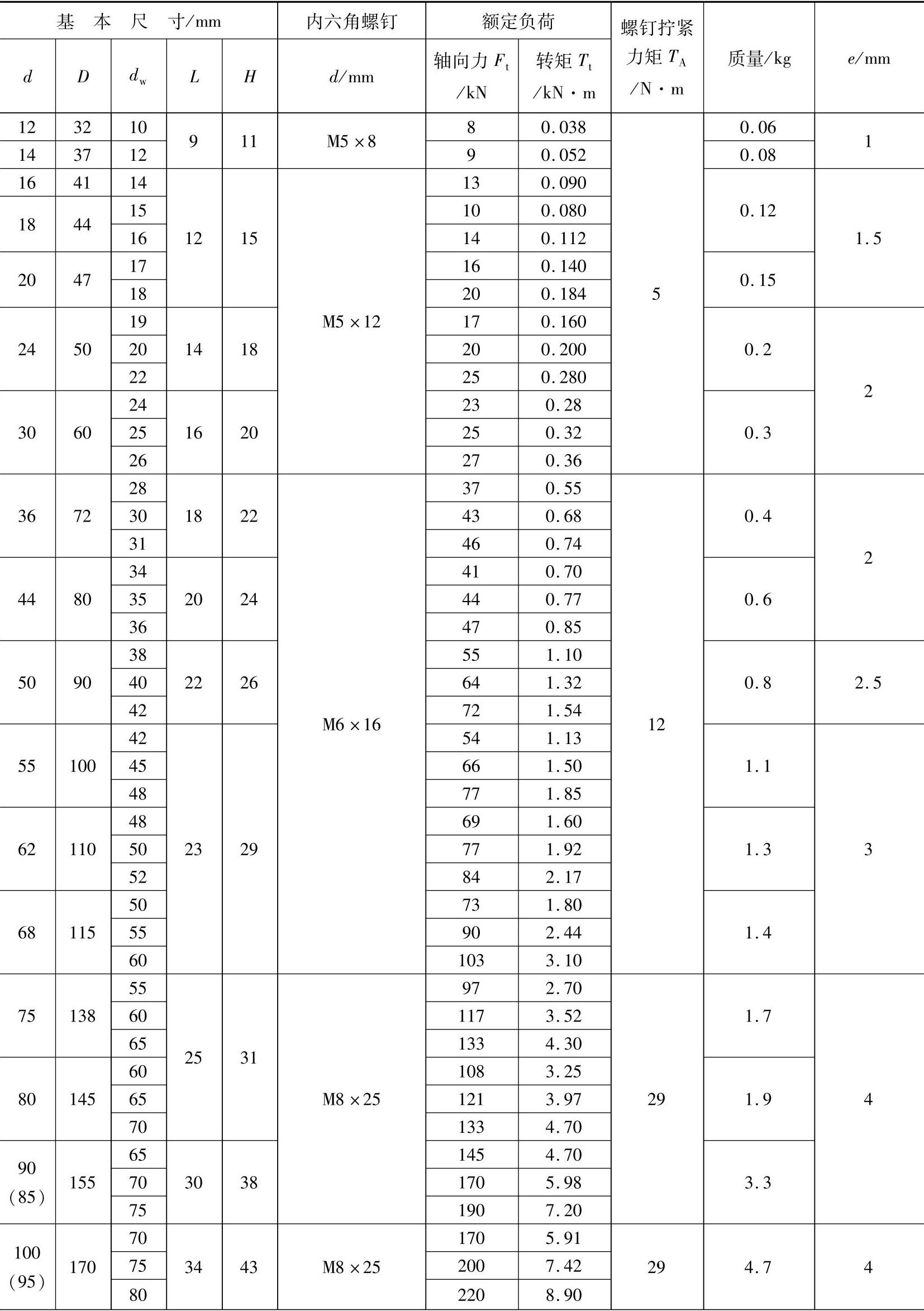

表5-34 Z_17A型胀套的基本尺寸和参数

（续）

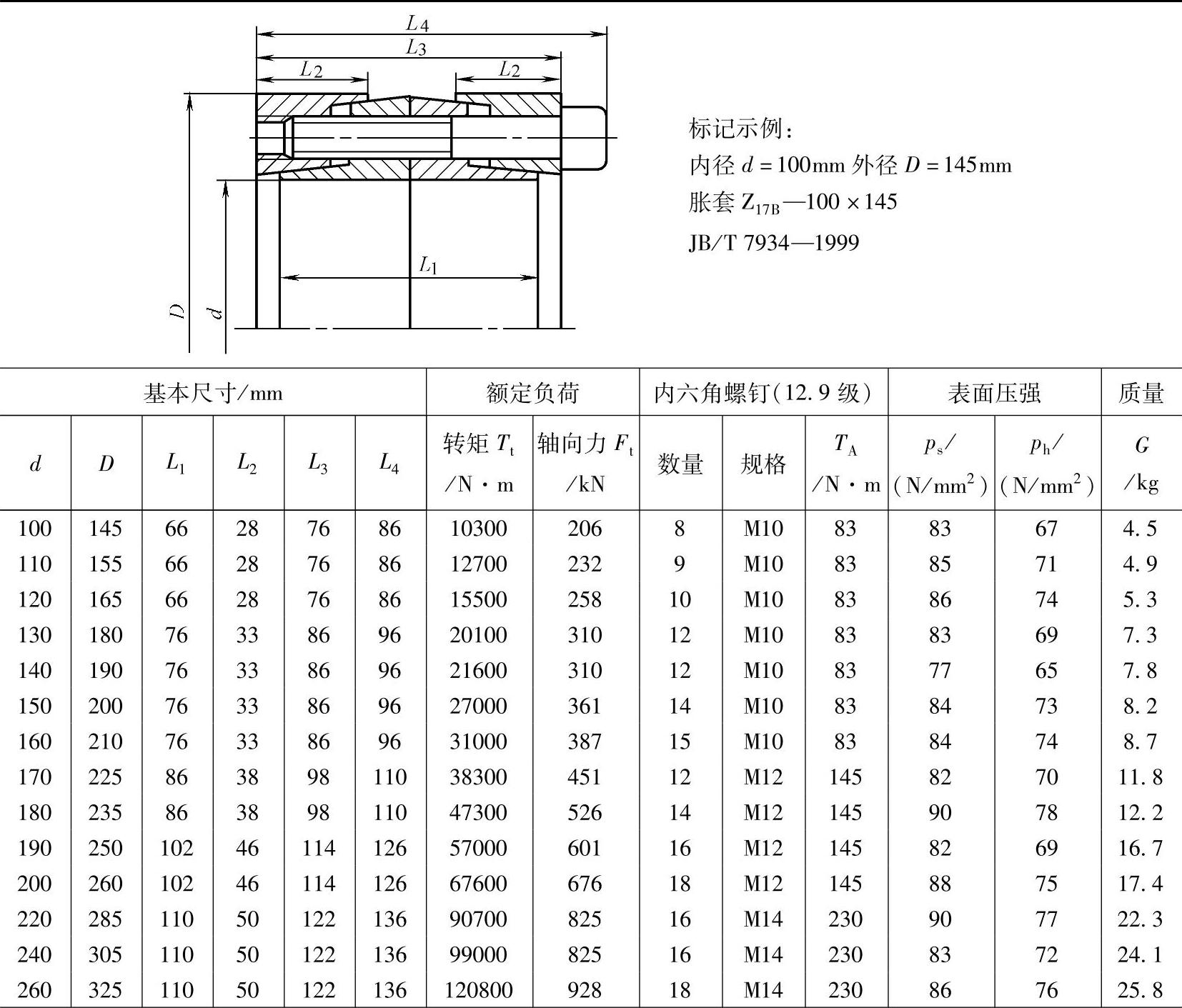

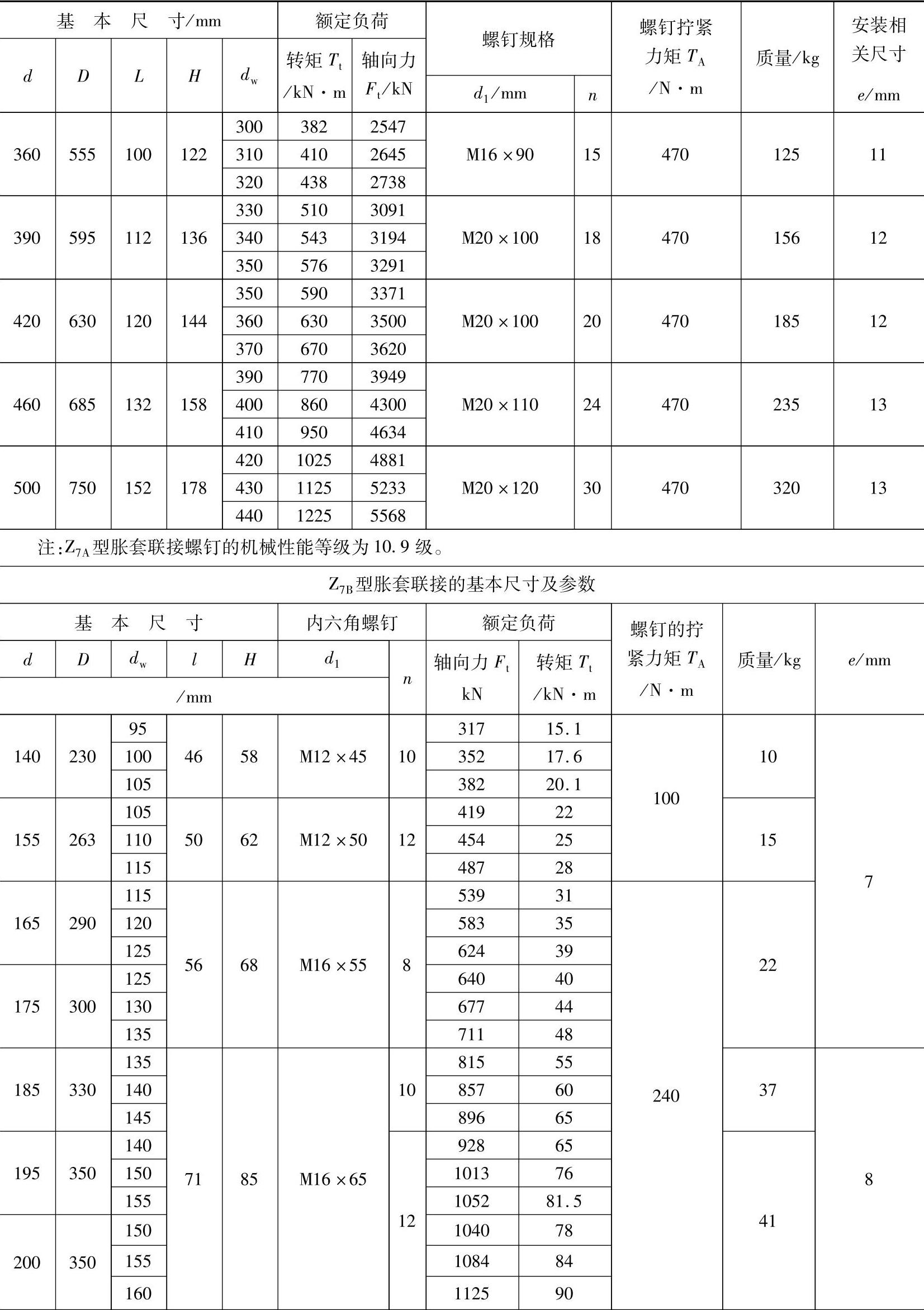

表5-35 Z_17B型胀套的基本尺寸和参数

（续）

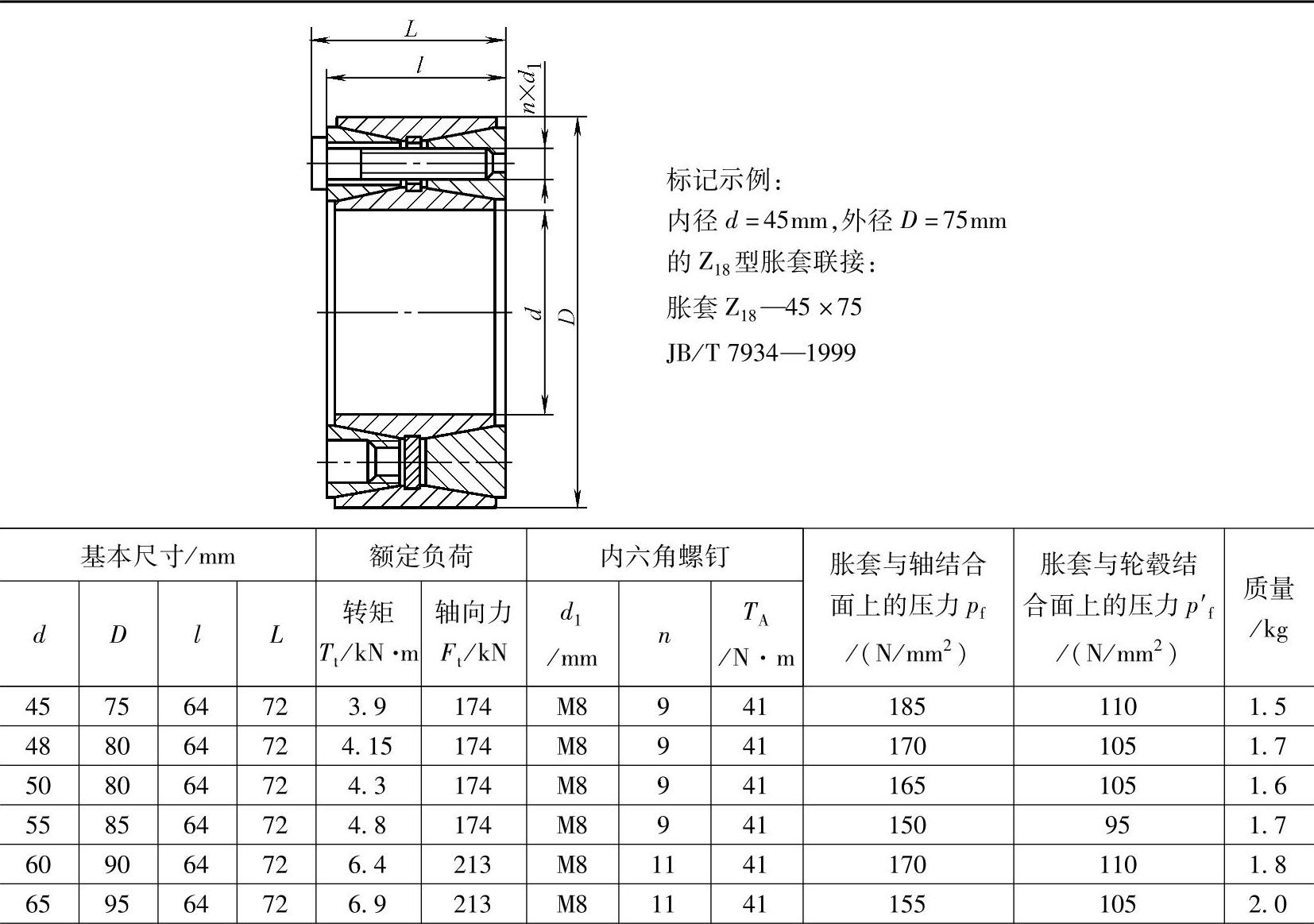

表5-36 Z₁₈型胀套联接的基本尺寸及参数

（续）

注：Z₁₈型胀套联接螺钉的力学性能等级为12.9级。

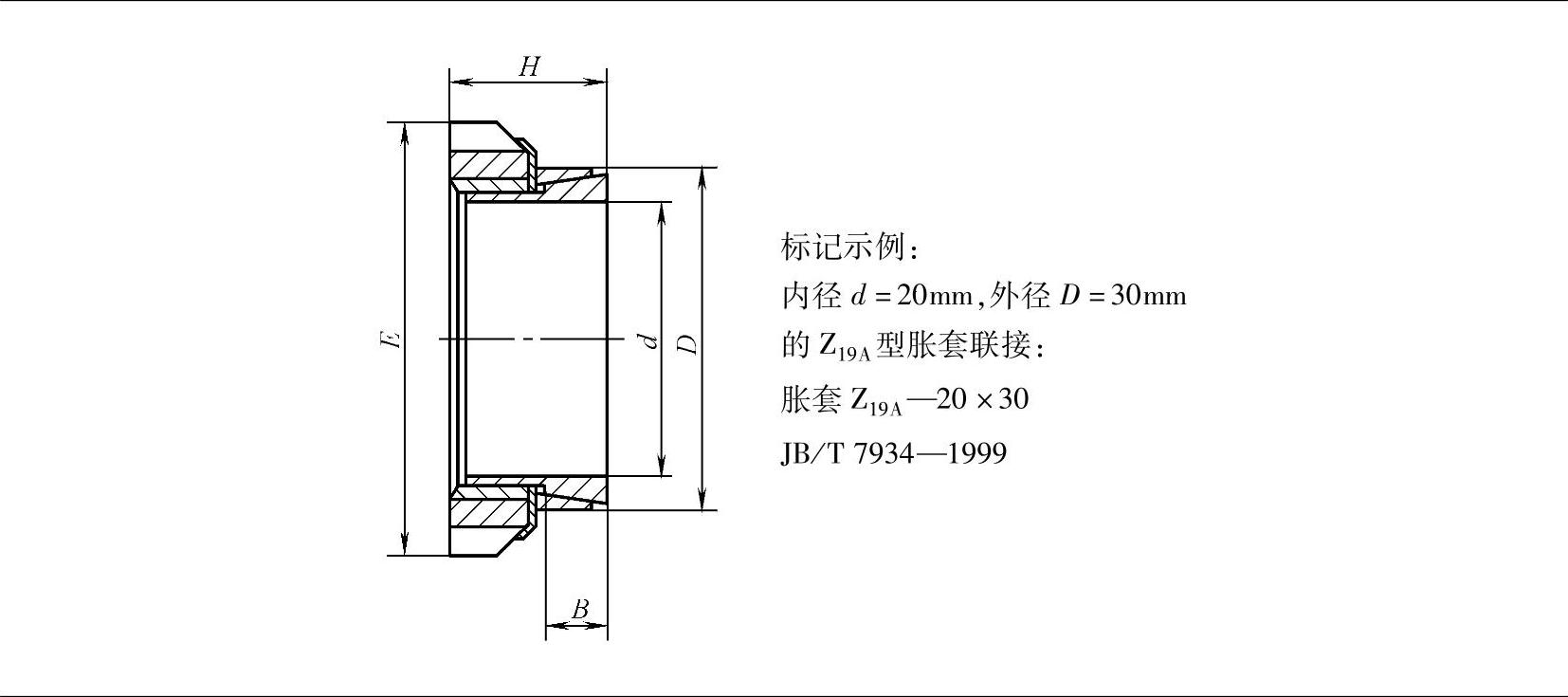

表5-37 Z_19A型胀套联接的基本尺寸及参数

（续）

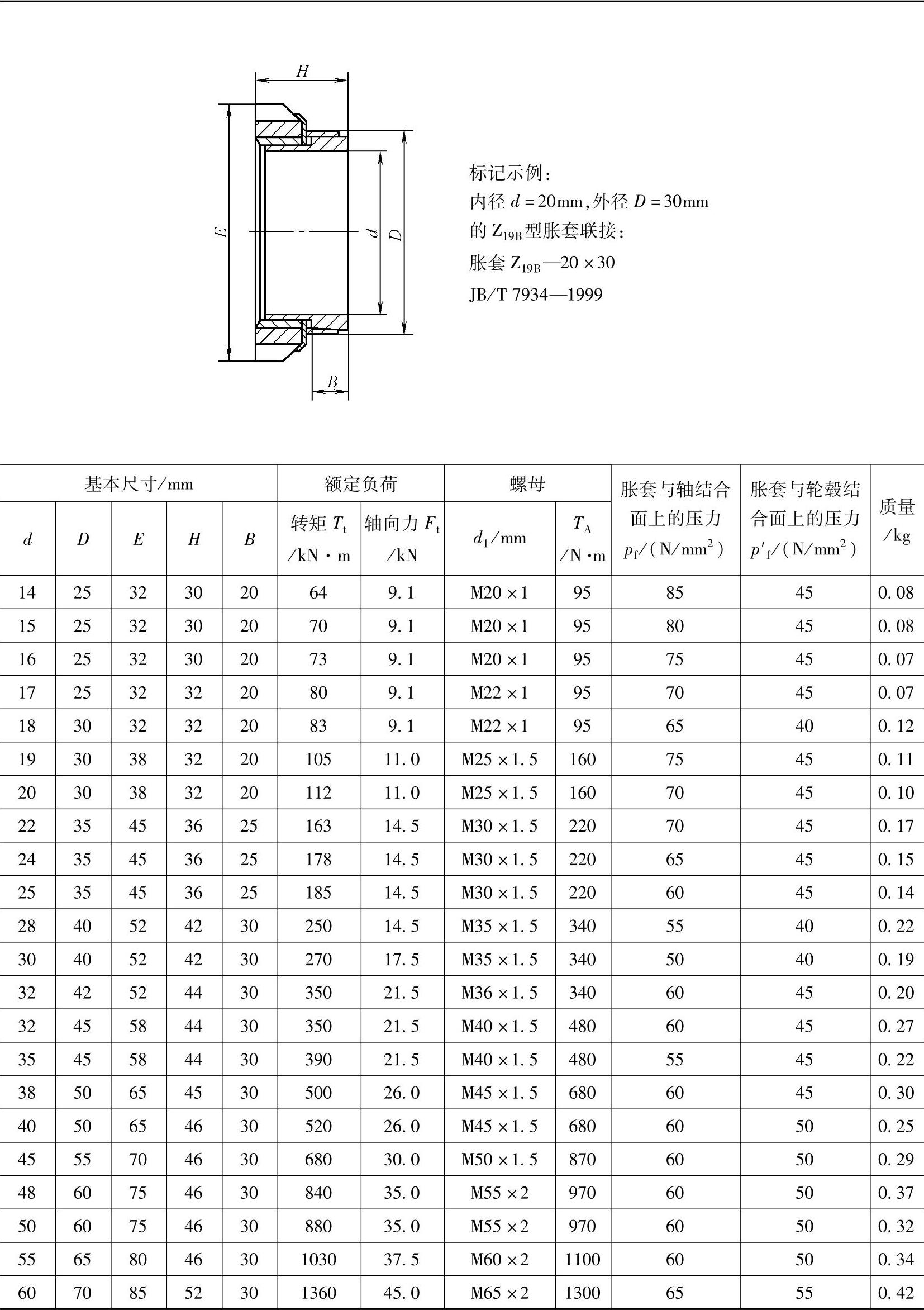

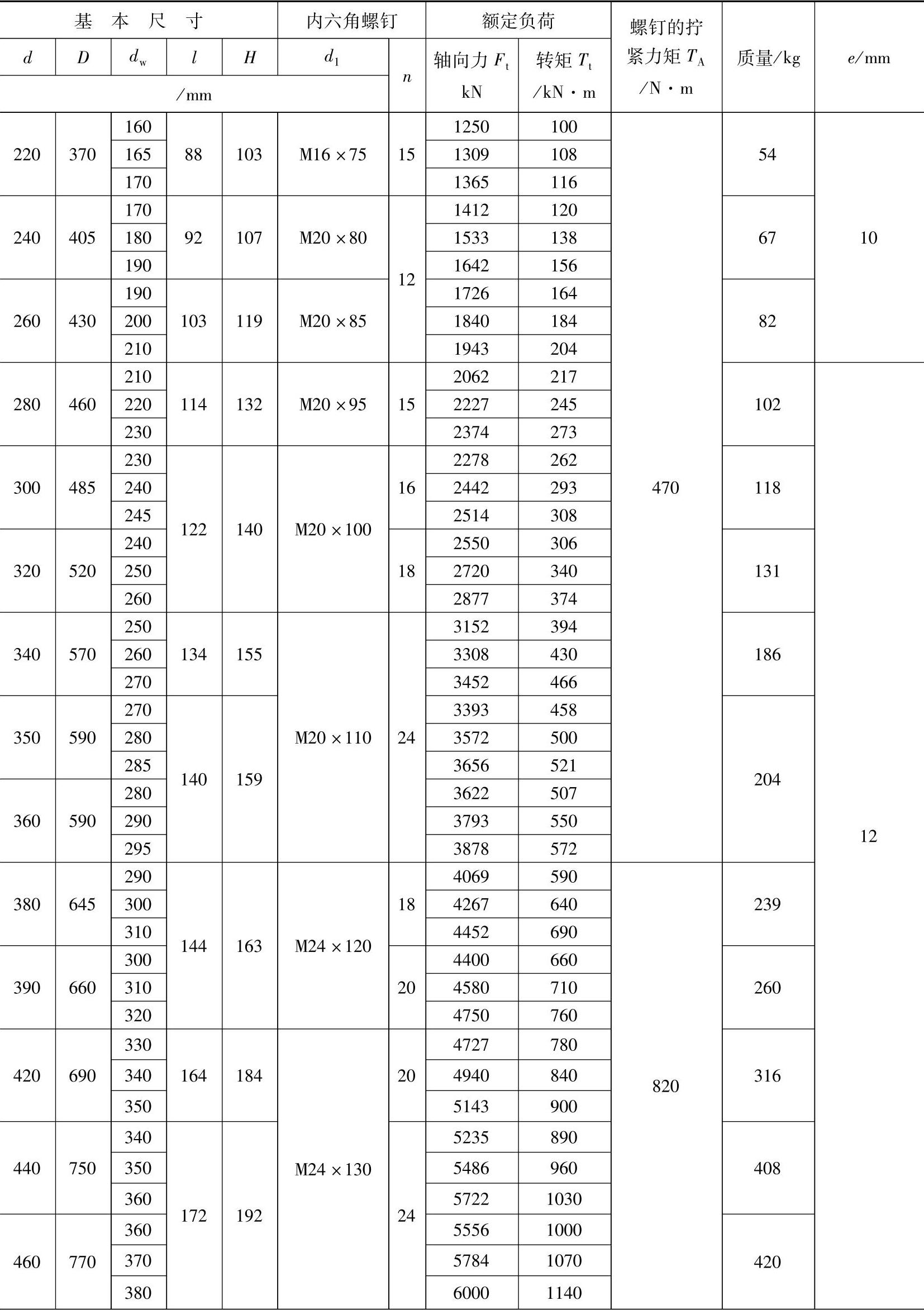

表5-38 Z_19B型胀套联接的基本尺寸及参数

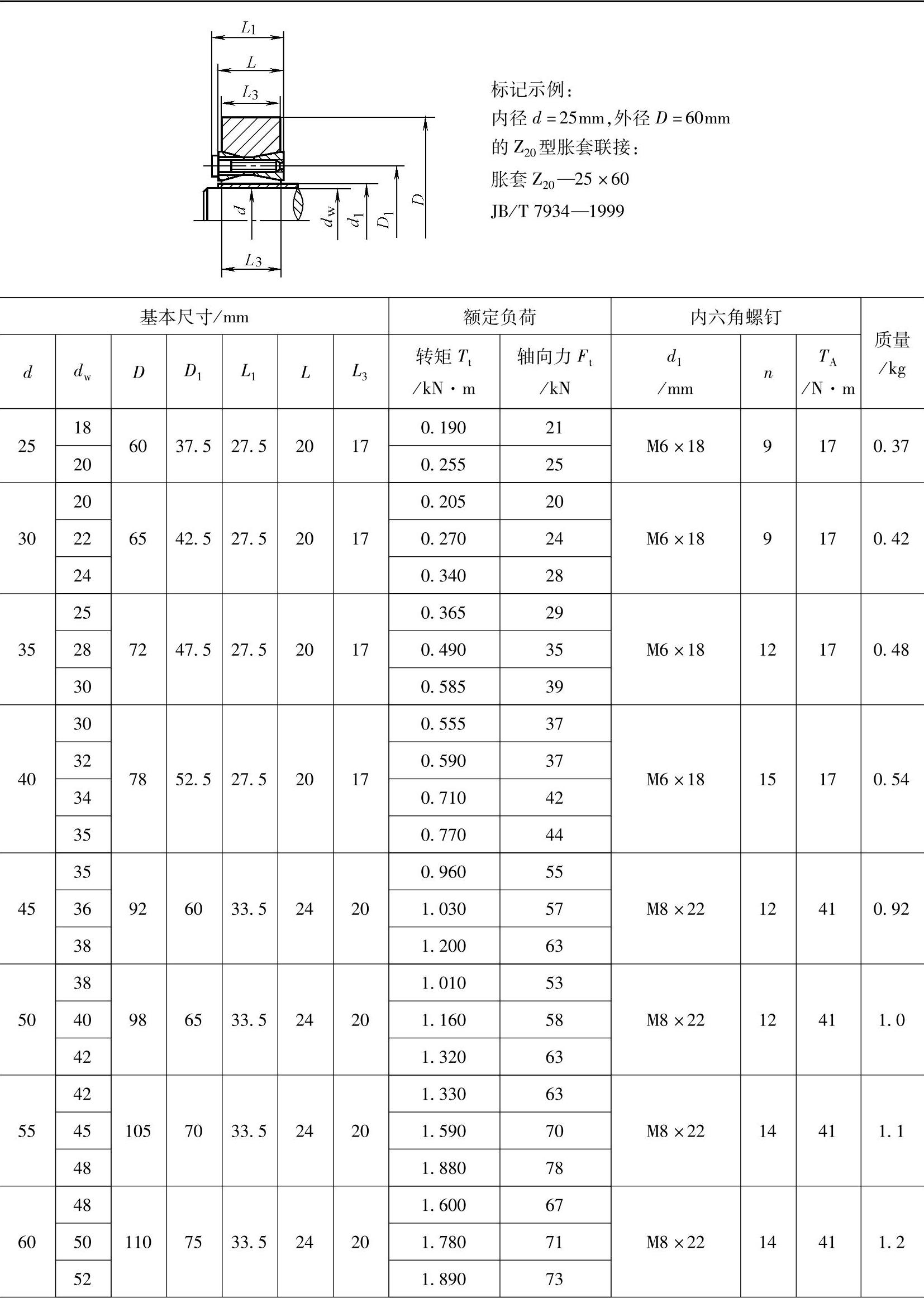

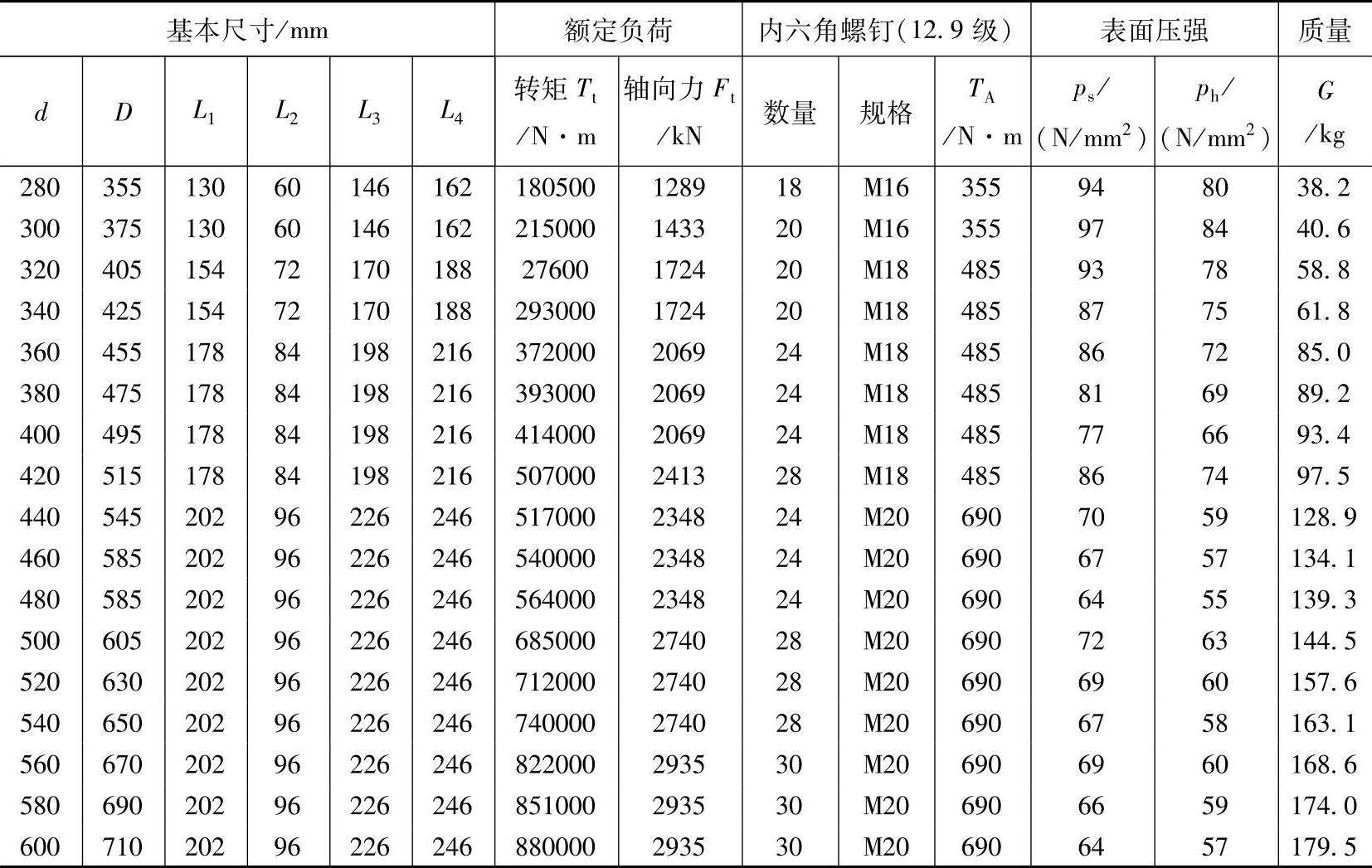

表5-39 Z₂₀型胀套联接的基本尺寸及参数

（续）

注：Z₂₀型胀套联接螺钉的机械性能等级为12.9级。
