轴的结构设计与伸展标准优化方案

时间:2023-06-23 理论教育 版权反馈
【摘要】:轴的结构设计要考虑轴上零件的布置与固定方式、轴承的类型与尺寸、轴的加工与装配工艺要求、提高轴的强度和刚度等。通常,轴的结构采用阶梯轴,这样使轴上零件定位可靠、拆装方便。由于影响轴结构的因素很多,所以轴不可能有标准的结构形式。

轴的结构设计与伸展标准优化方案

轴的结构设计要考虑轴上零件的布置与固定方式、轴承的类型与尺寸、轴的加工与装配工艺要求、提高轴的强度和刚度等。

通常,轴的结构采用阶梯轴,这样使轴上零件定位可靠、拆装方便。由于使用上的需要和减轻轴的质量,有时也可采用空心轴。

轴的截面变化处(如轴肩、环槽等)要引起应力集中,是多数轴产生疲劳破坏的部位。为了不致过分削弱轴的疲劳强度,截面变化不要太大,过渡圆角不宜过小。

由于影响轴结构的因素很多,所以轴不可能有标准的结构形式。设计者必须根据具体情况进行具体分析,多作比较,从而确定较佳方案。

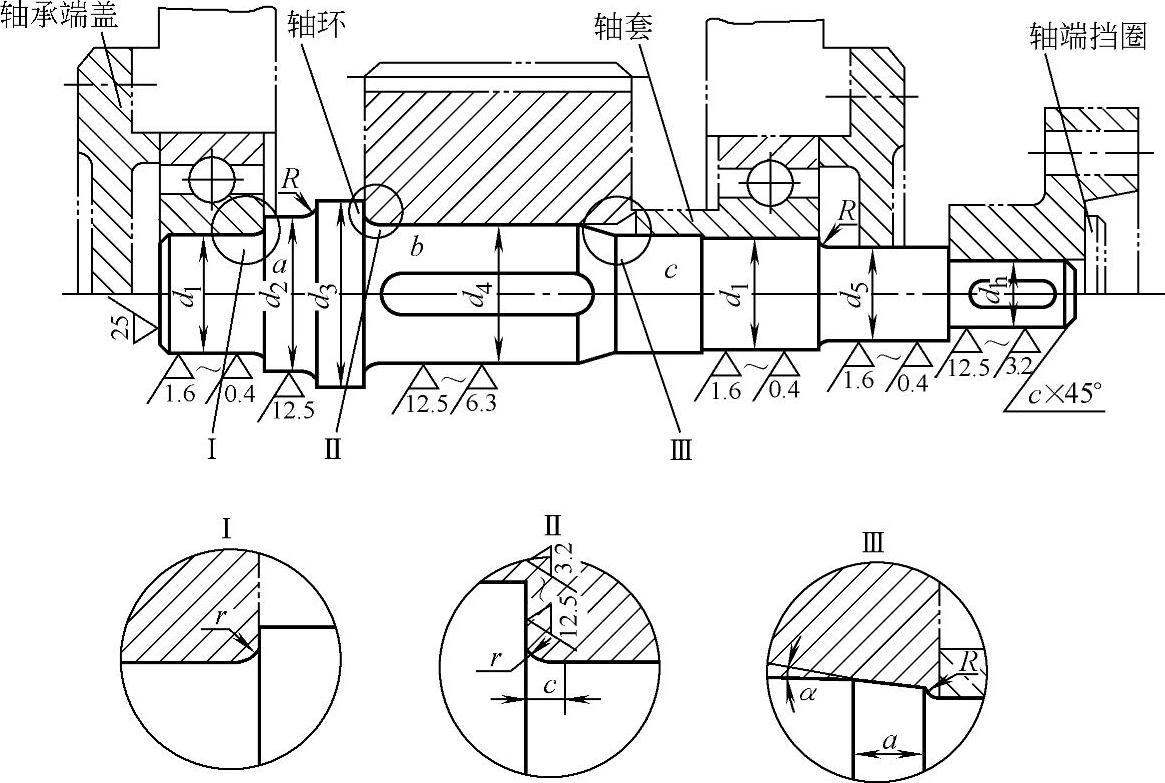

图4-1为滚动轴承支承的轴的典型结构,各部分的尺寸、公差等确定方法要符合有关规定。

零件在轴上的定位与固定方法见表4-2~表4-5。


图4-1 轴的结构

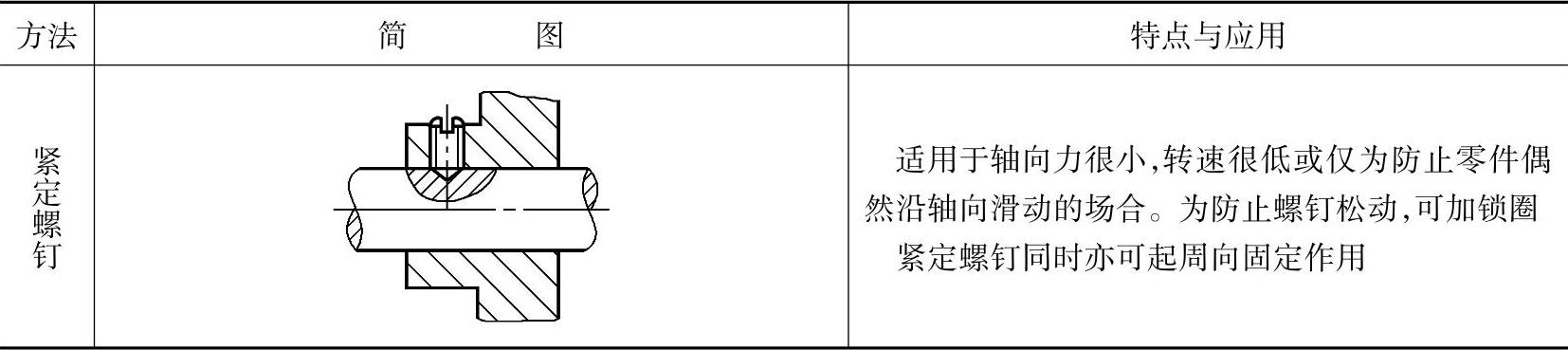

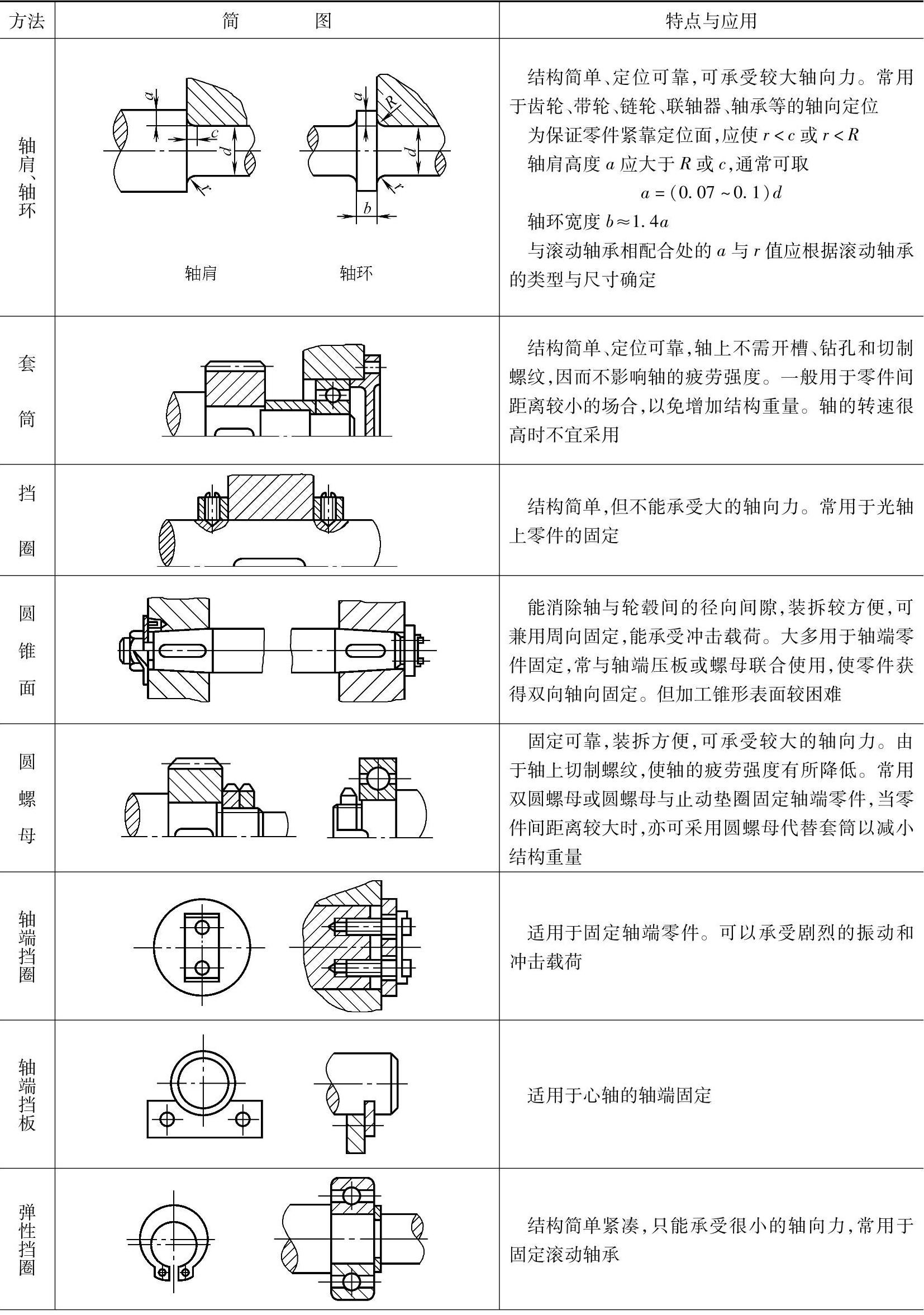

表4-2 轴向定位与固定方法


(续)

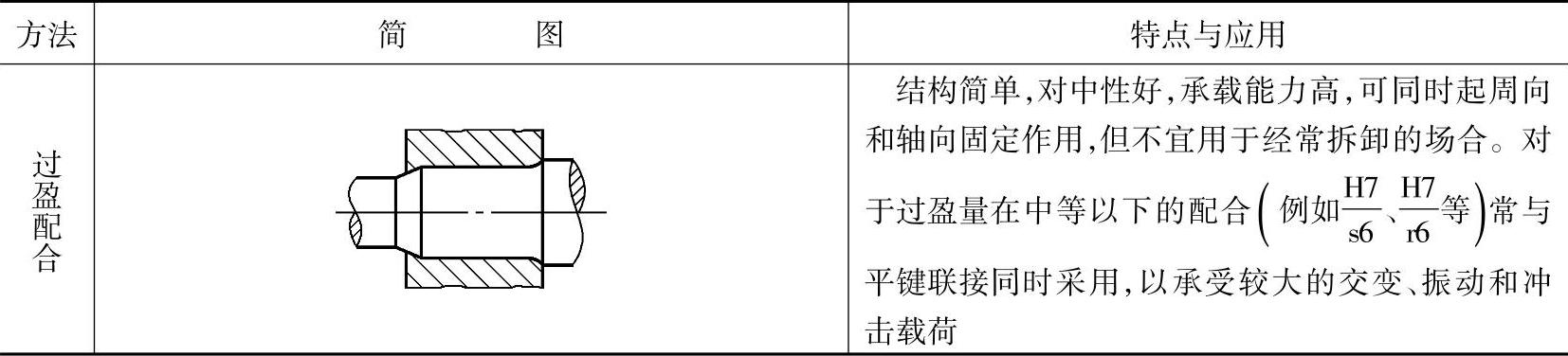

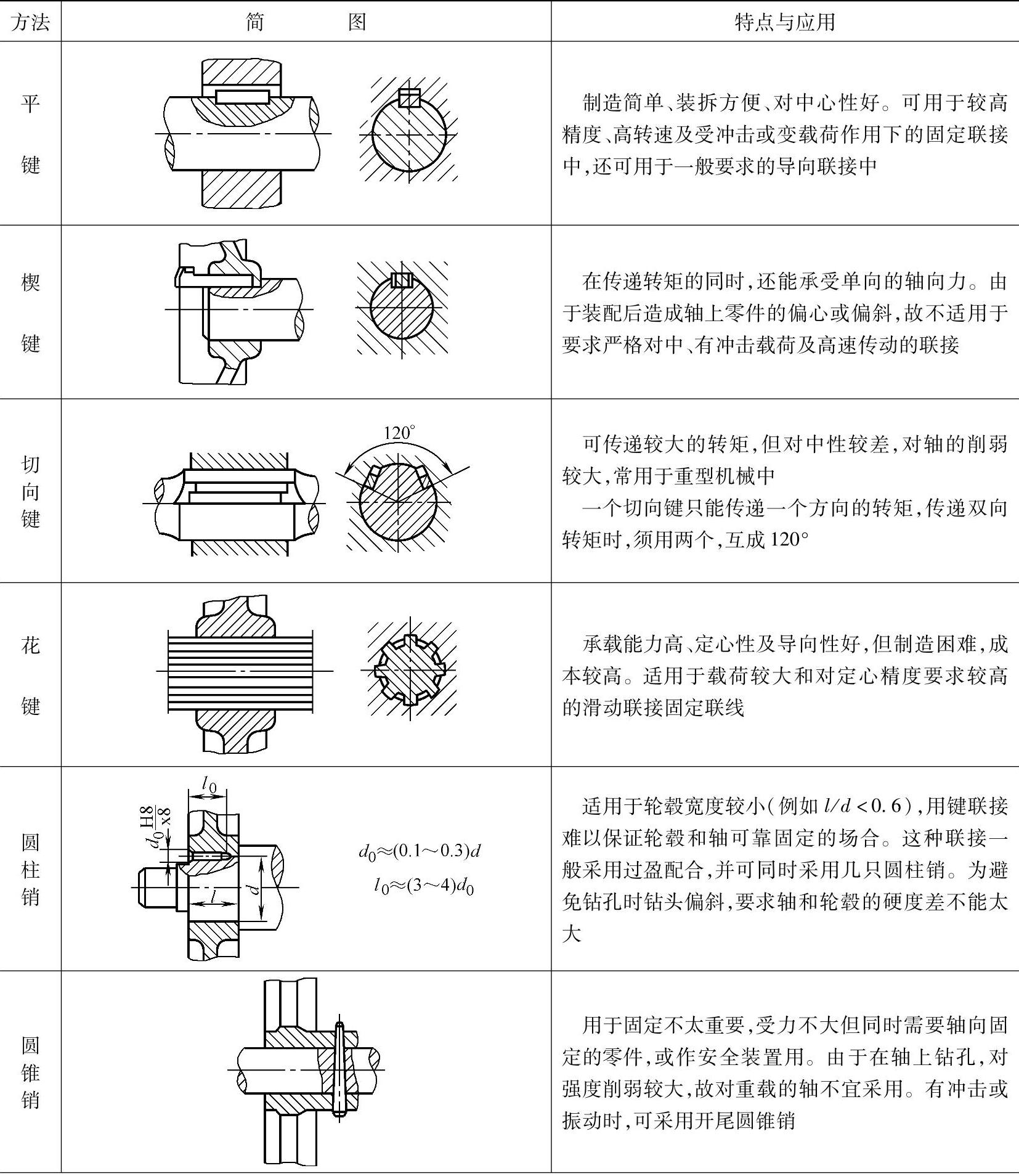

表4-3 周向定位与固定方法(www.daowen.com)


(续)


表4-4 轴上固定螺钉用孔 (单位:mm)

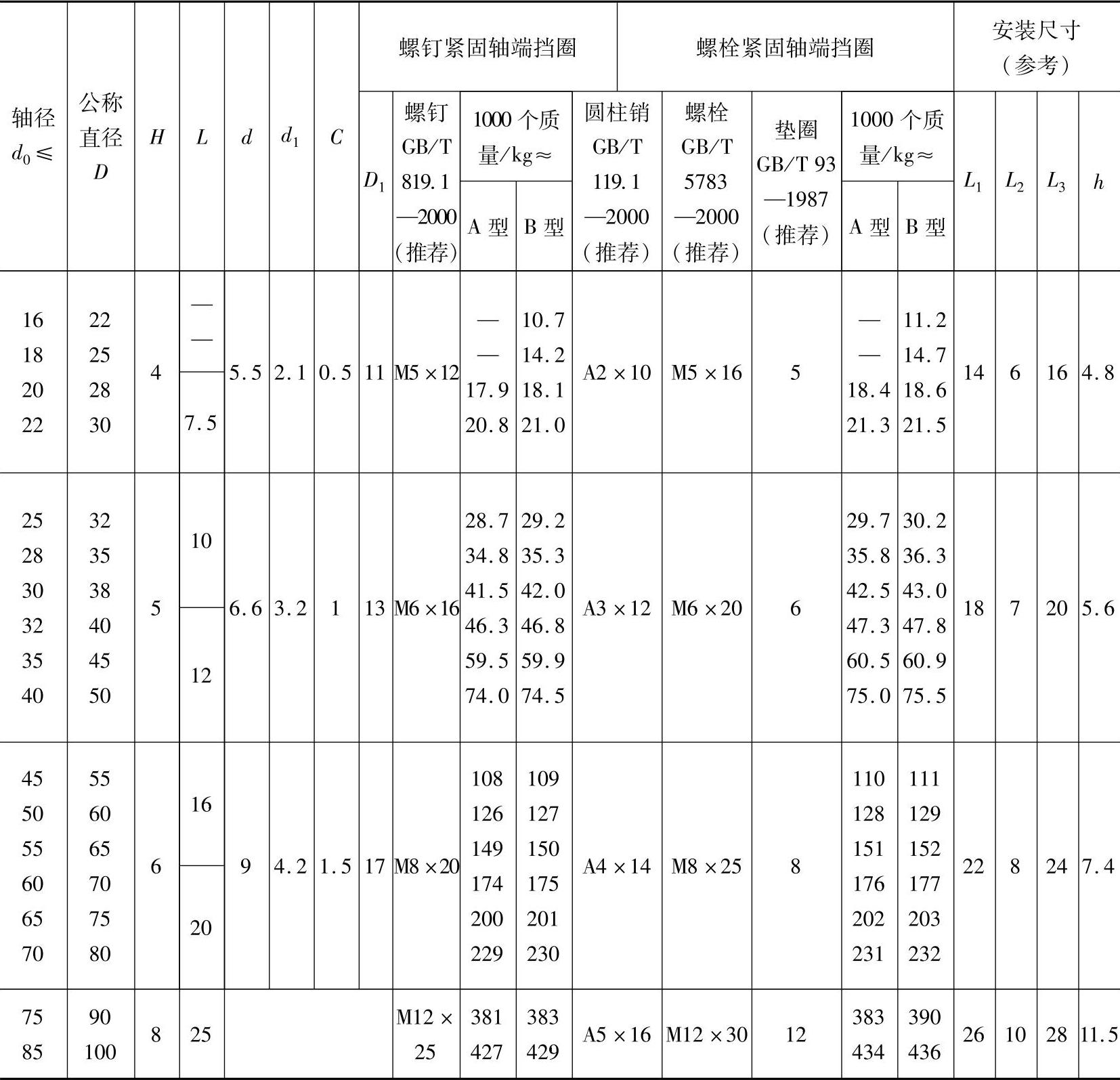

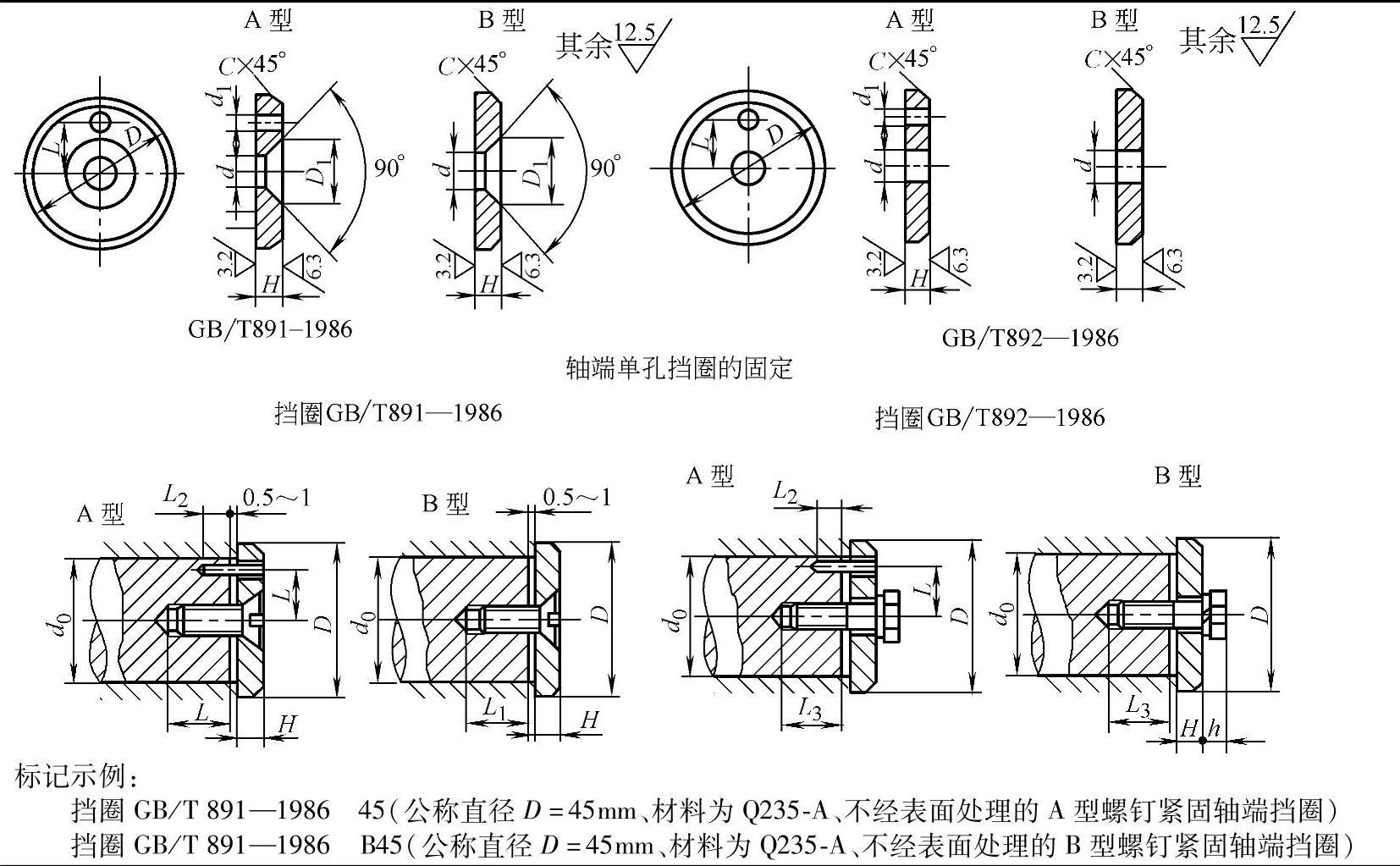

表4-5 螺钉紧固轴端挡圈(GB/T 891—1986)、螺栓紧固轴端挡圈(GB/T 892—1986) (单位:mm)


(续)


注:1.当挡圈装在带螺纹孔的轴端时,紧固用螺钉允许加长。

2.“轴端单孔挡圈的固定”不属GB/T 891—1986、GB/T 892—1986,供参考。

3.材料:Q235—A、35、45钢
