INA轴承:紧凑结构高载能,多种型号可选

见表2-27~表2-32。

表2-27 外圈单挡边并带锁圈的单列满装圆柱滚子轴承


(续)


(续)


注:1.INA轴承,结构紧凑,承载能力大。国内统一代号为XT。

2.生产单位为山西长治轴承厂、湖南湘潭广绘轴承厂。

表2-28 外圈有单挡边并带锁圈的双列满装圆柱滚子轴承


(续)


注:NNFL类轴承内圈需加油孔时,其型号后需加注W2。例如NNFL5012W2。

表2-29 外双圈(装后锁成整外圈)的双列满装圆柱滚子轴承


注:NNC类型轴承内圈需加油孔时,其型号后面需加注W2。例如NNC4918VW2。

表2-30 外圈无挡边带单(双)锁圈的满装圆柱子滚子轴承(www.daowen.com)


(续)


注:NNCL类轴承,内圈需加油孔时,其型号后需加注W2。例如NNCF4912W2。

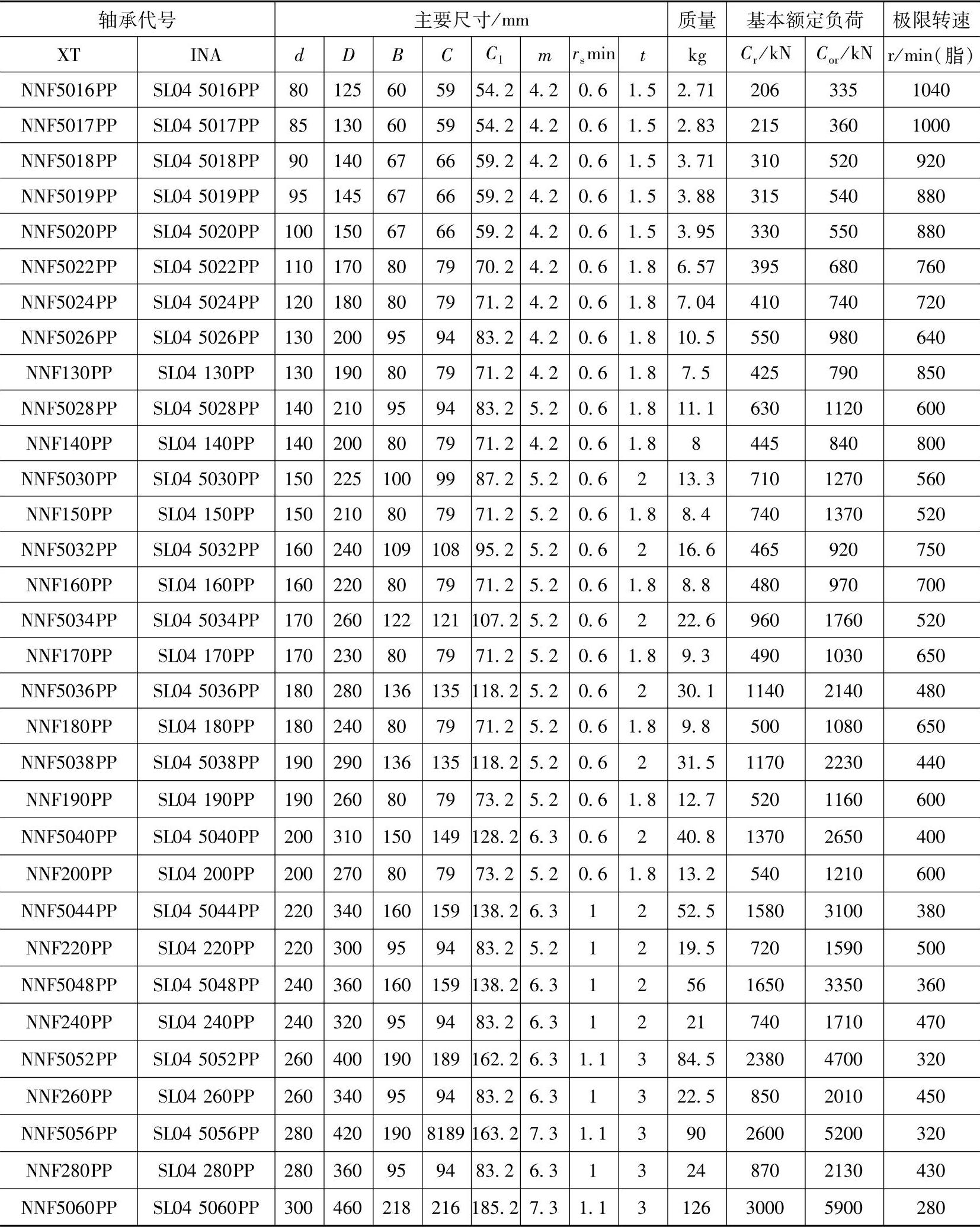

表2-31 外圈有两止动环槽并带两面防尘盖的双内圈双列满装圆柱滚子轴承(滑轮专用)


(续)


注:1.NNF类型轴承外圈需加油槽及油孔时,其型号后回注W1例如NNF5010PPW1。

2.NNF类型轴承已加注通用锂基2#脂,若需其他润滑脂时,需在合同中注明。

3.NNF类型轴承需带止动环时,应在型号后加注NR。(止动环需另行计价)

4.国外各公司的尺寸C1m不尽相同,若需国外某公司相同的C1m尺寸时,请在合同中注明国外公司型号。

表2-32 长治轴承厂自行开发的INA轴承


(续)
