圆锥直齿渐开线花键优化设计

1.术语代号和定义(见表1-277)

该标准用于内花键齿形为直线,外花键齿形为渐开线,标准压力角45°,模数为0.50~1.50mm,锥度为1∶15的圆锥直齿渐开线花键。

2.几何尺寸计算公式(见表1-278)

3.圆锥直齿渐开线花键尺寸系列(见表1-279、表1-280)

4.圆锥直齿渐开线花键公差(见表1-280~表1-283)

5.参数表示示例(见表1-284、表1-285)

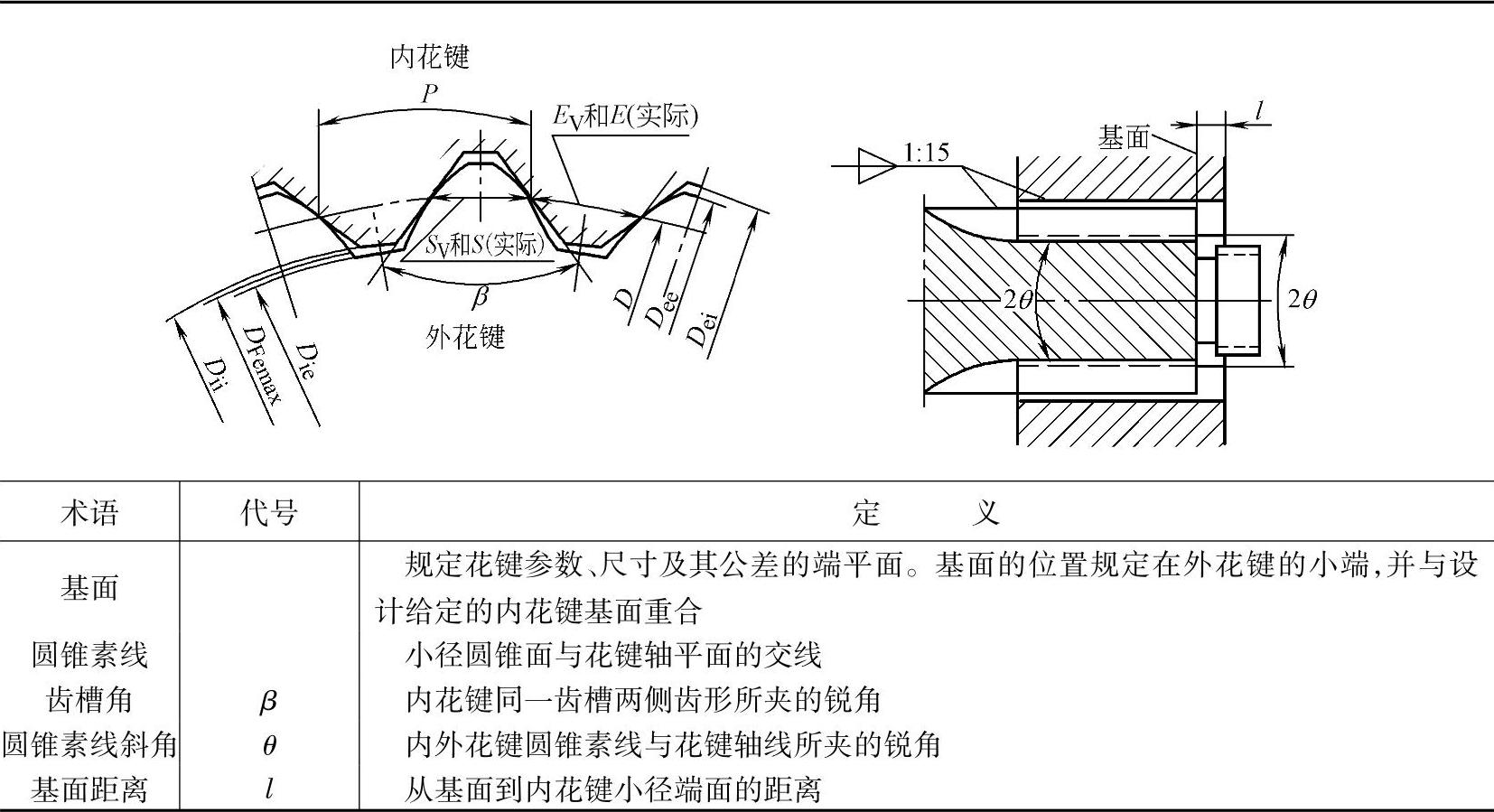

表1-277 圆锥直齿渐开线花键专用的术语、代号和定义

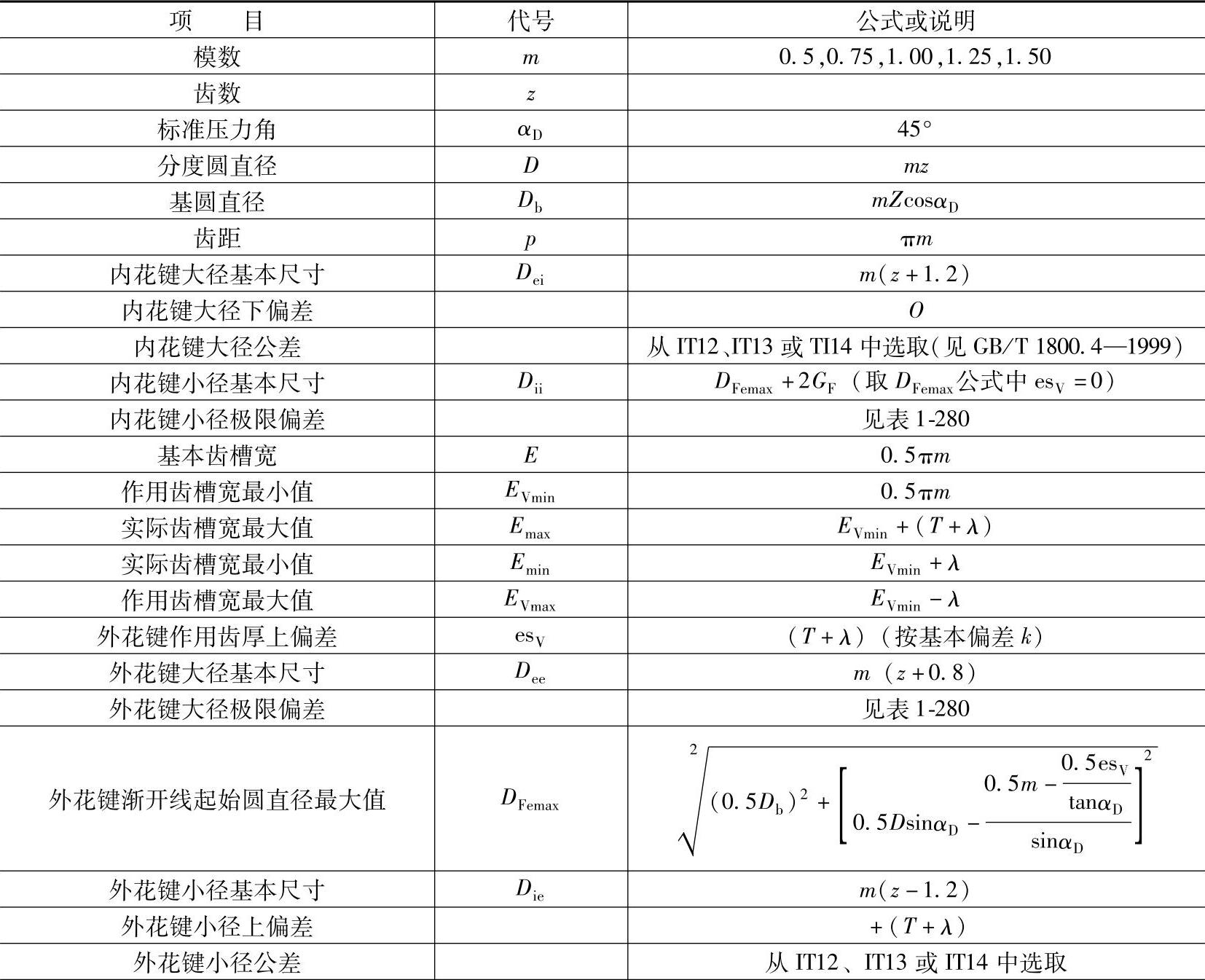

表1-278 圆锥直齿渐开线花键几何尺寸计算公式(GB/T 18842—2002)


(续)

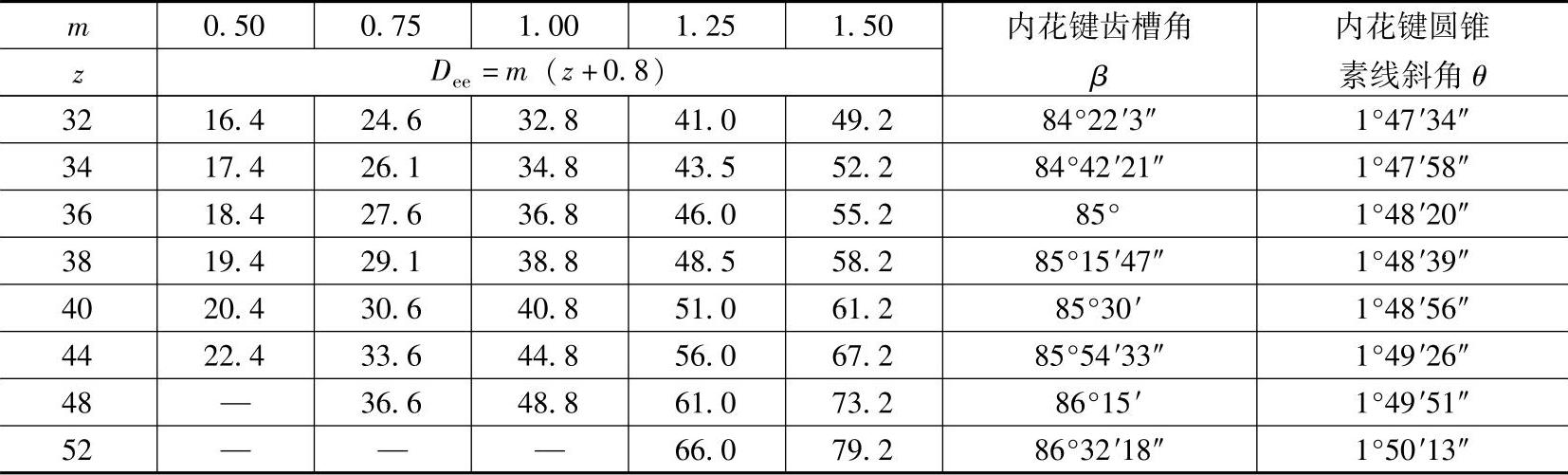

表1-279 外花键大径基本尺寸Dee、内圆锥齿槽角β和圆锥素线斜角θ(GB/T 18842—2002)


注:当表中尺寸不能满足要求时,允许选用不按表中规定的齿数,但必须保持本标准的几何参数关系和公差配合,以便采用标准刀具。此时,相应的公差见GB/T 3478.1—1995。

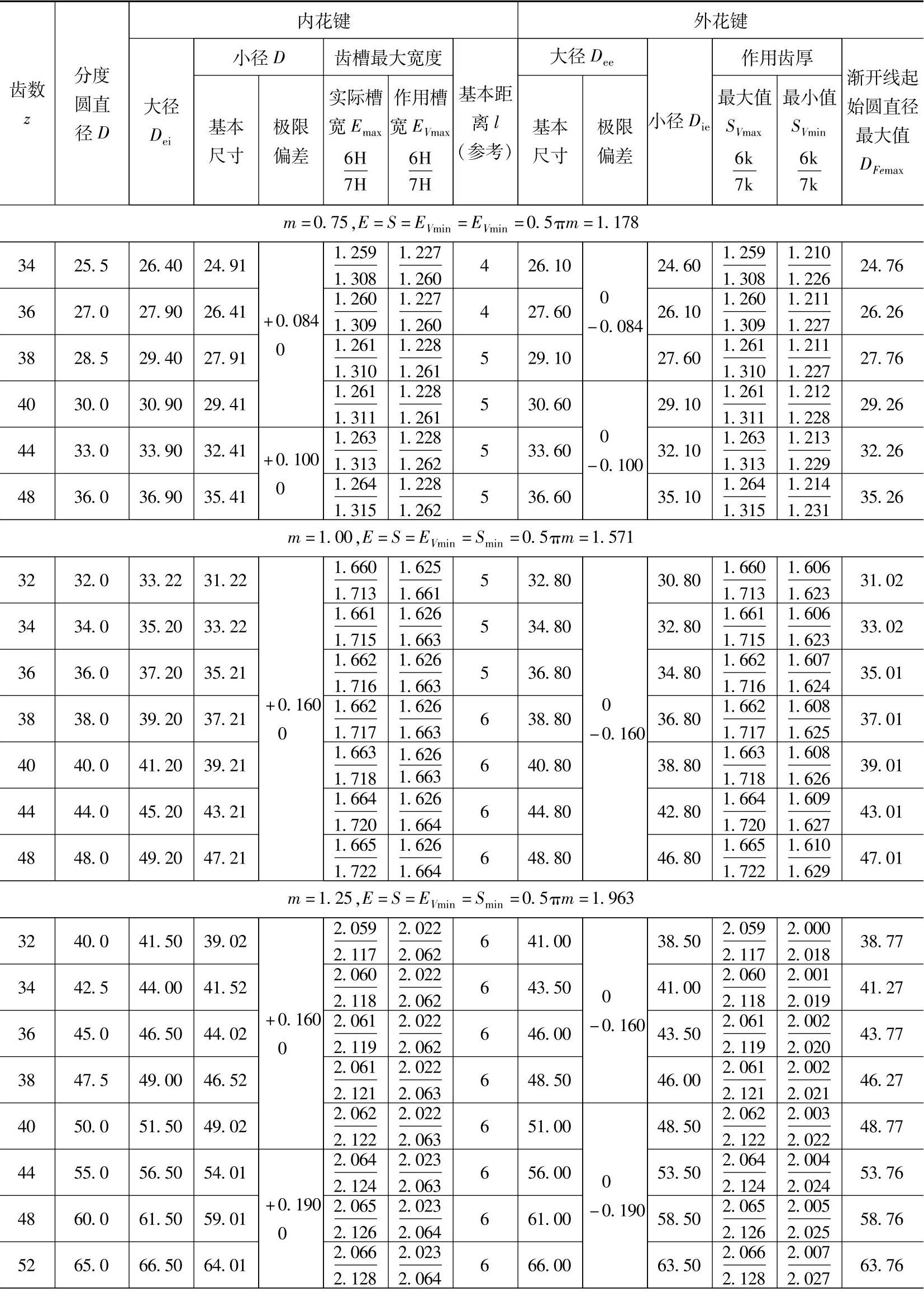

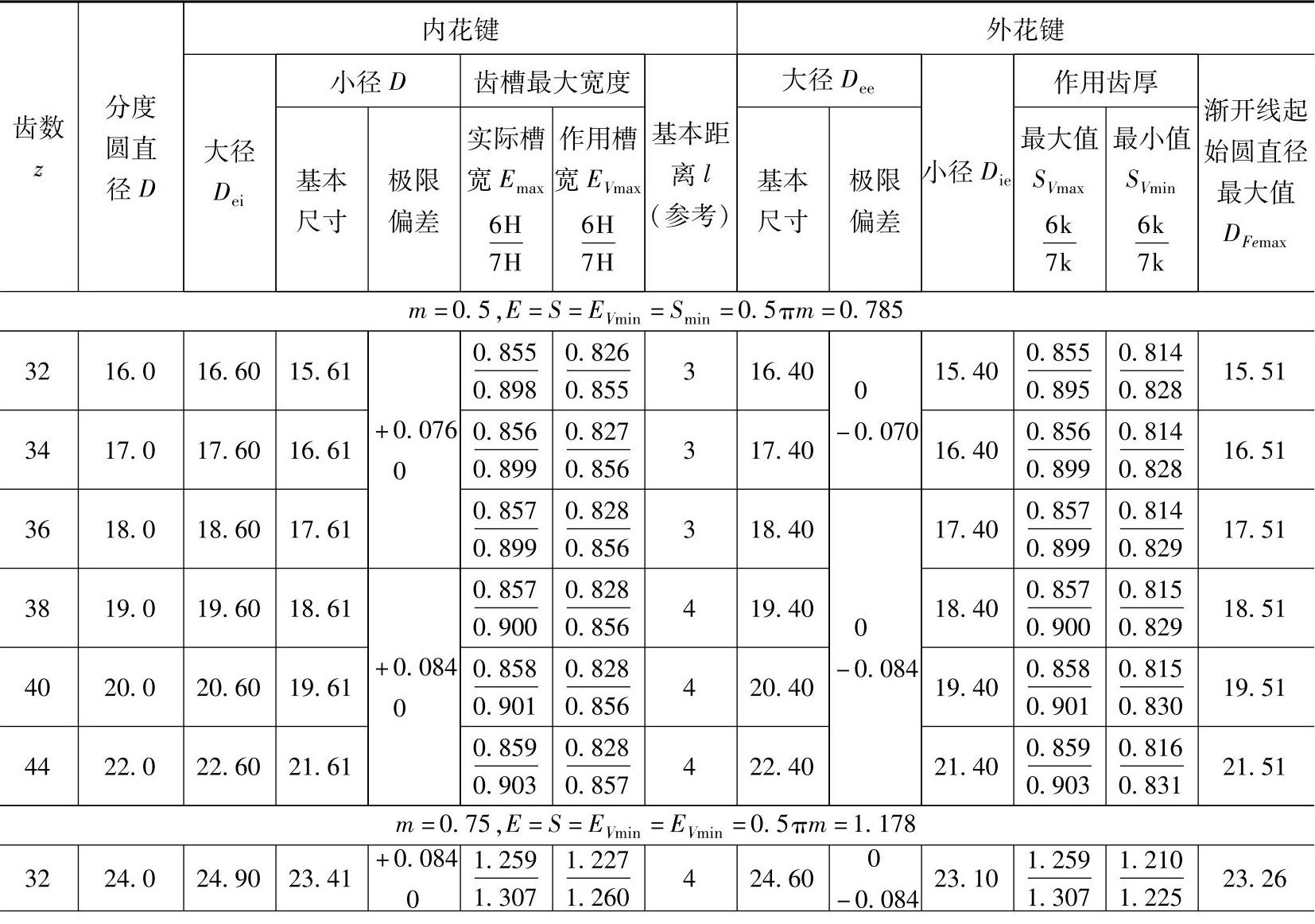

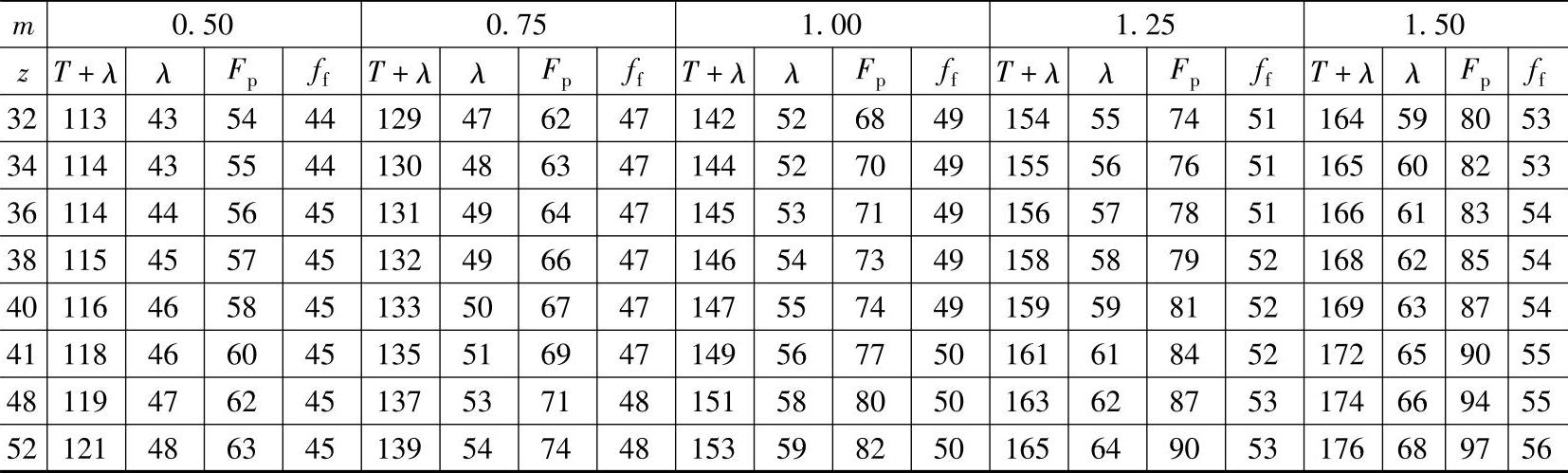

表1-280 圆锥渐开线花键尺寸(GB/T 18842—2002) (单位:mm)


(续)


(续)


注:表中分子分母表示不同精度时对应的EmaxEVmaxSVmaxSVmin值。

表1-281 齿槽宽和齿厚的公差(6级用) (单位:μm)


表1-282 齿槽宽和齿厚的公差(7级用) (单位:μm)

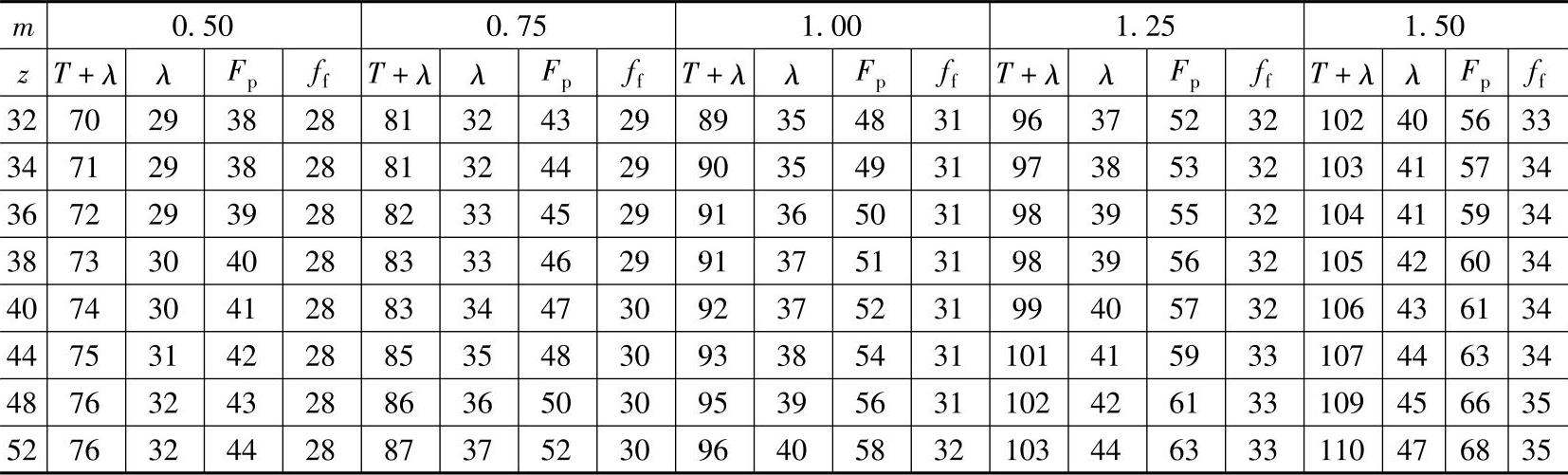

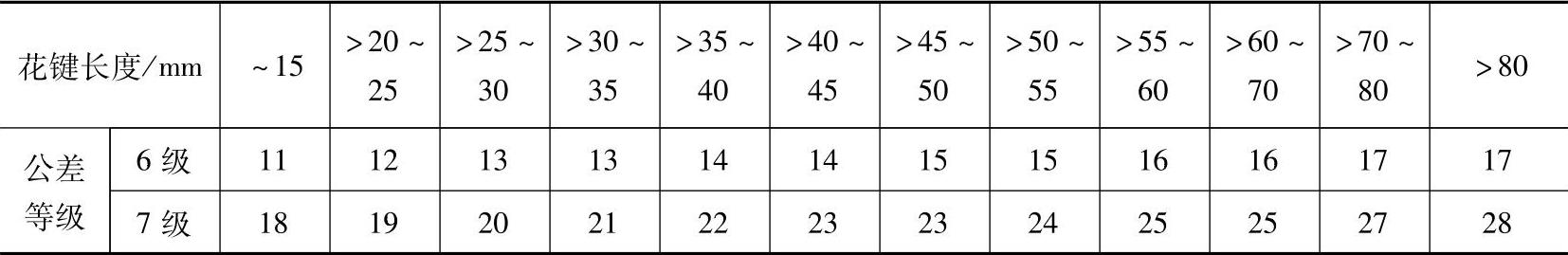

表1-283 花键的齿向公差Fβ (单位:μm)

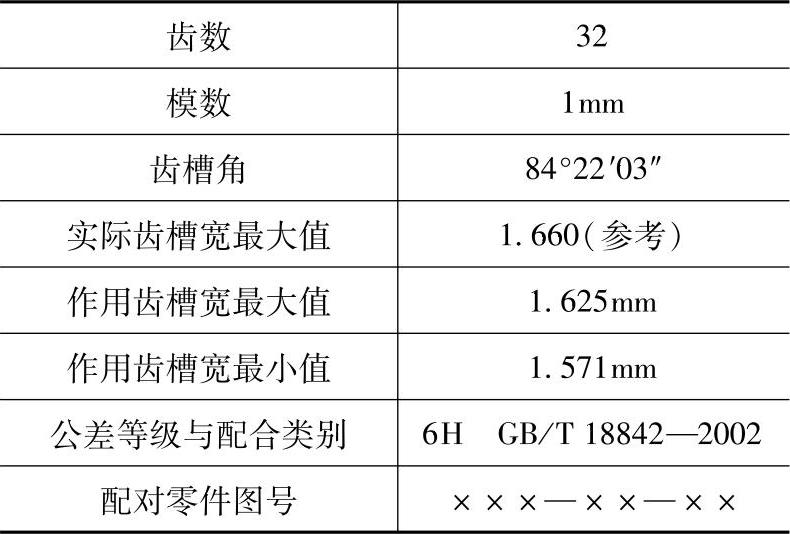

表1-284 内花键参数表(示例)

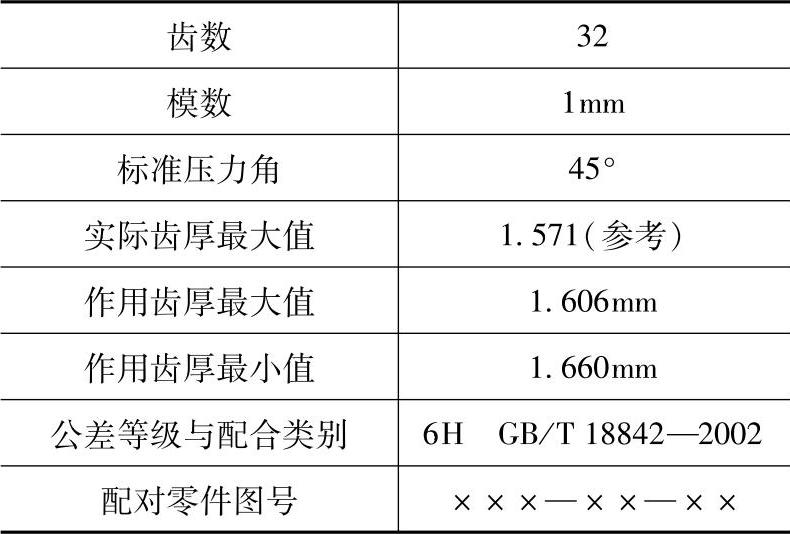

表1-285 外花键参数表(示例)
