1.矩形花键基本尺寸系列（GB/T 1144—2001）

见表1-230、表1-231。

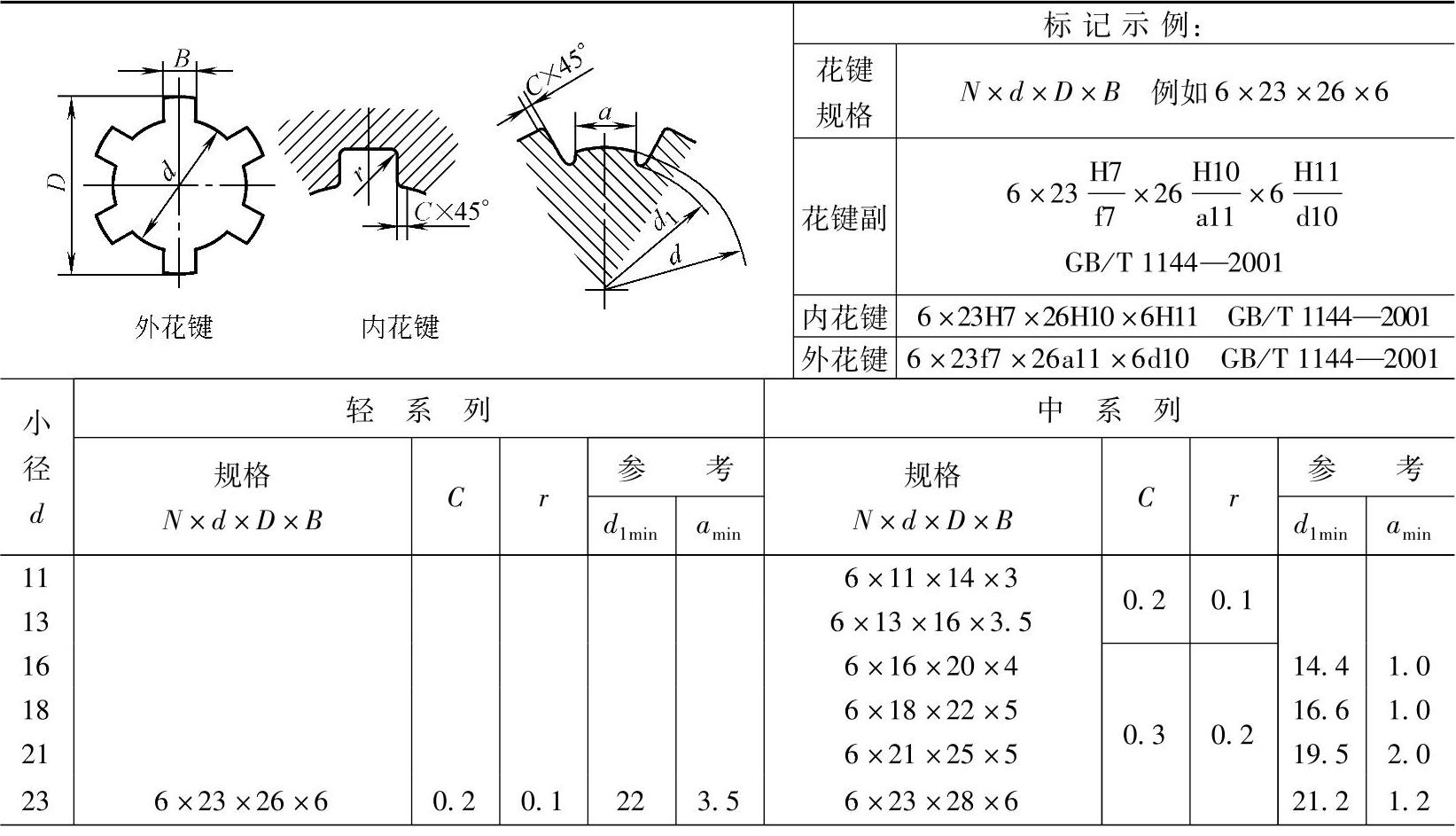

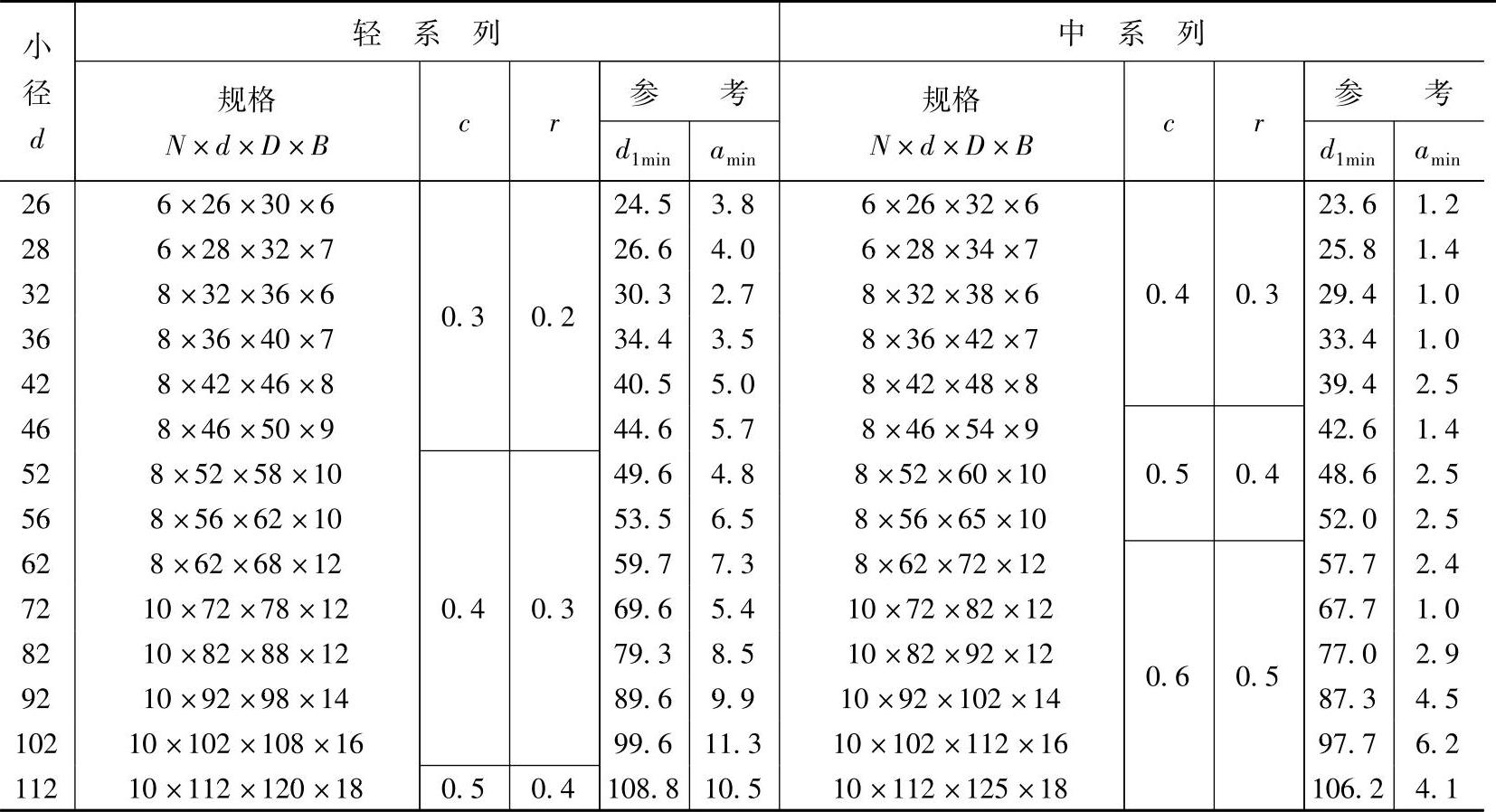

表1-230 矩形花键基本尺寸系列（GB/T 1144—2001） （单位：mm）

（续）

注：1.N—齿数；D—大径；B—键宽或键槽宽。

2.d₁和a值仅适用于展成法加工。

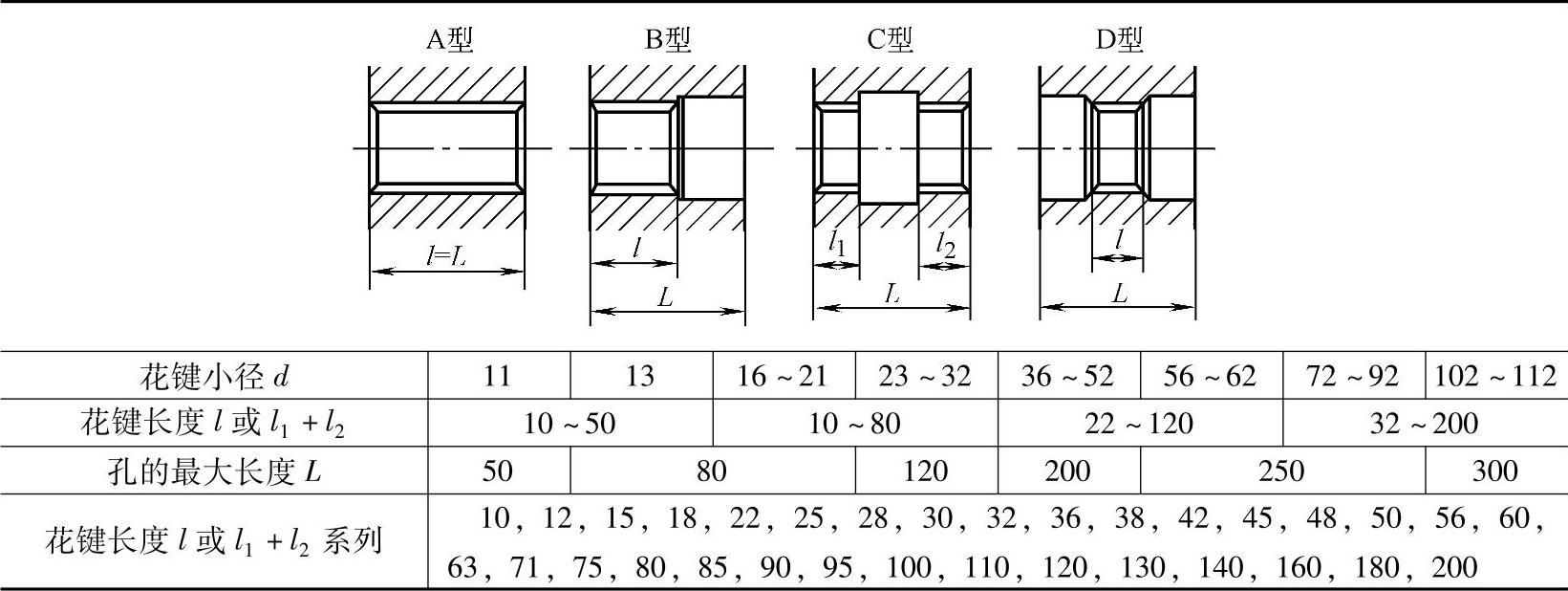

表1-231 矩形内花键型式及长度系列（GB/T 10081—2005） （单位：mm）

2.矩形花键的公差与配合

见表1-232、表1-233。

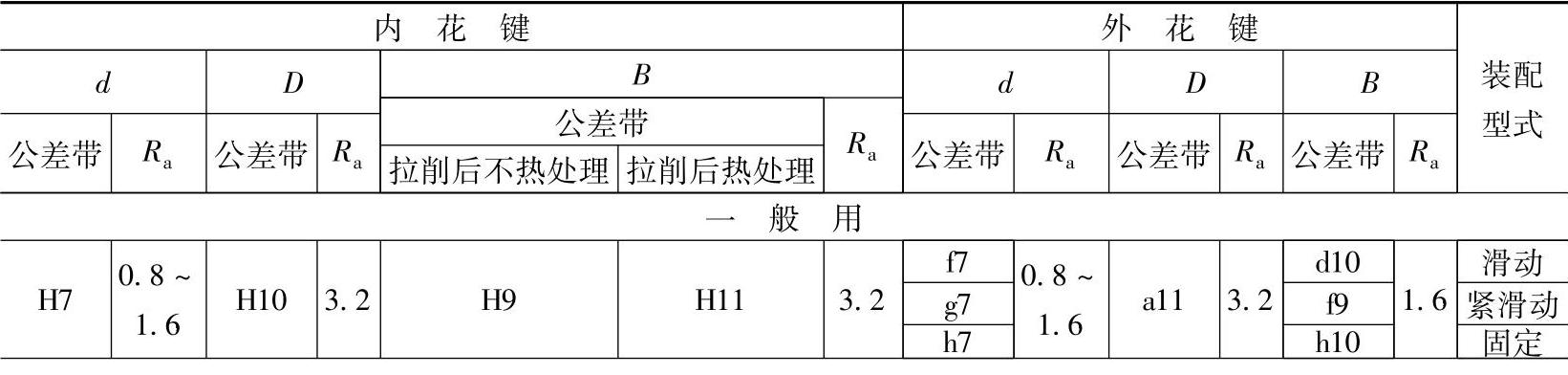

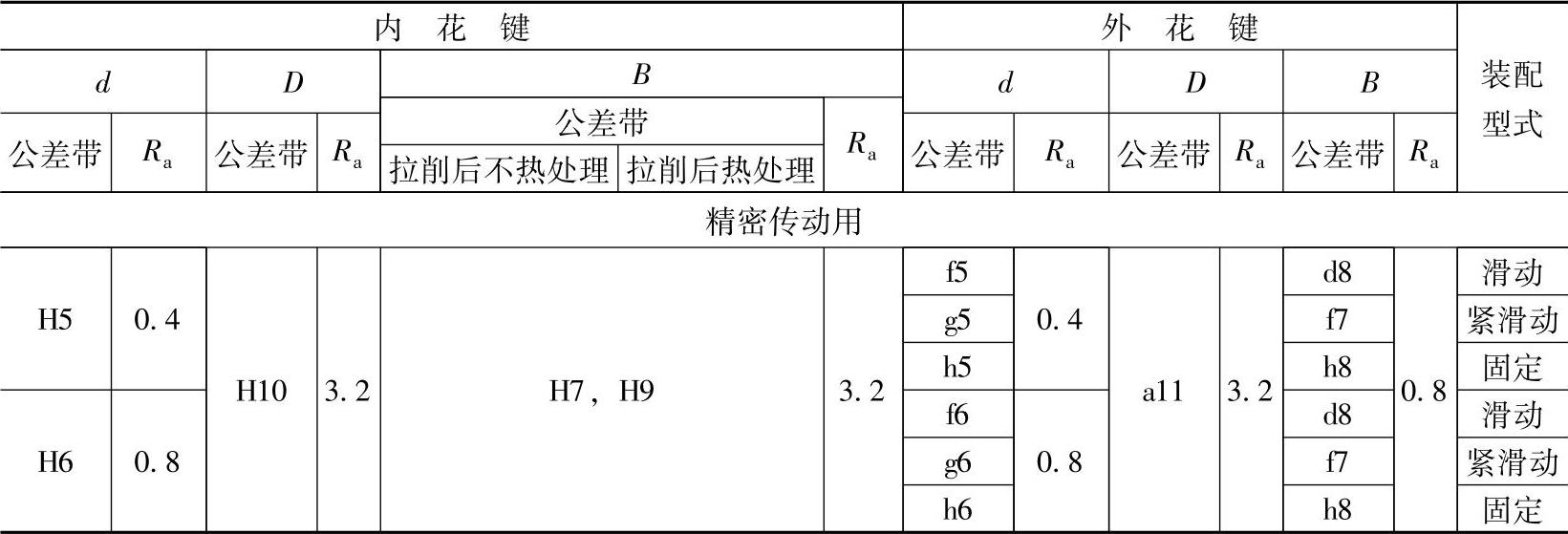

表1-232 矩形花键的尺寸公差带和表面粗糙度R_a（GB/T 1144—2001） （单位：μm）

（续）

注：1.精密传动用的内花键，当需要控制键侧配合间隙时，槽宽可选用H7，一般情况下可选用H9。

2.d为H6和H7的内花键，允许与高一级的外花键配合。

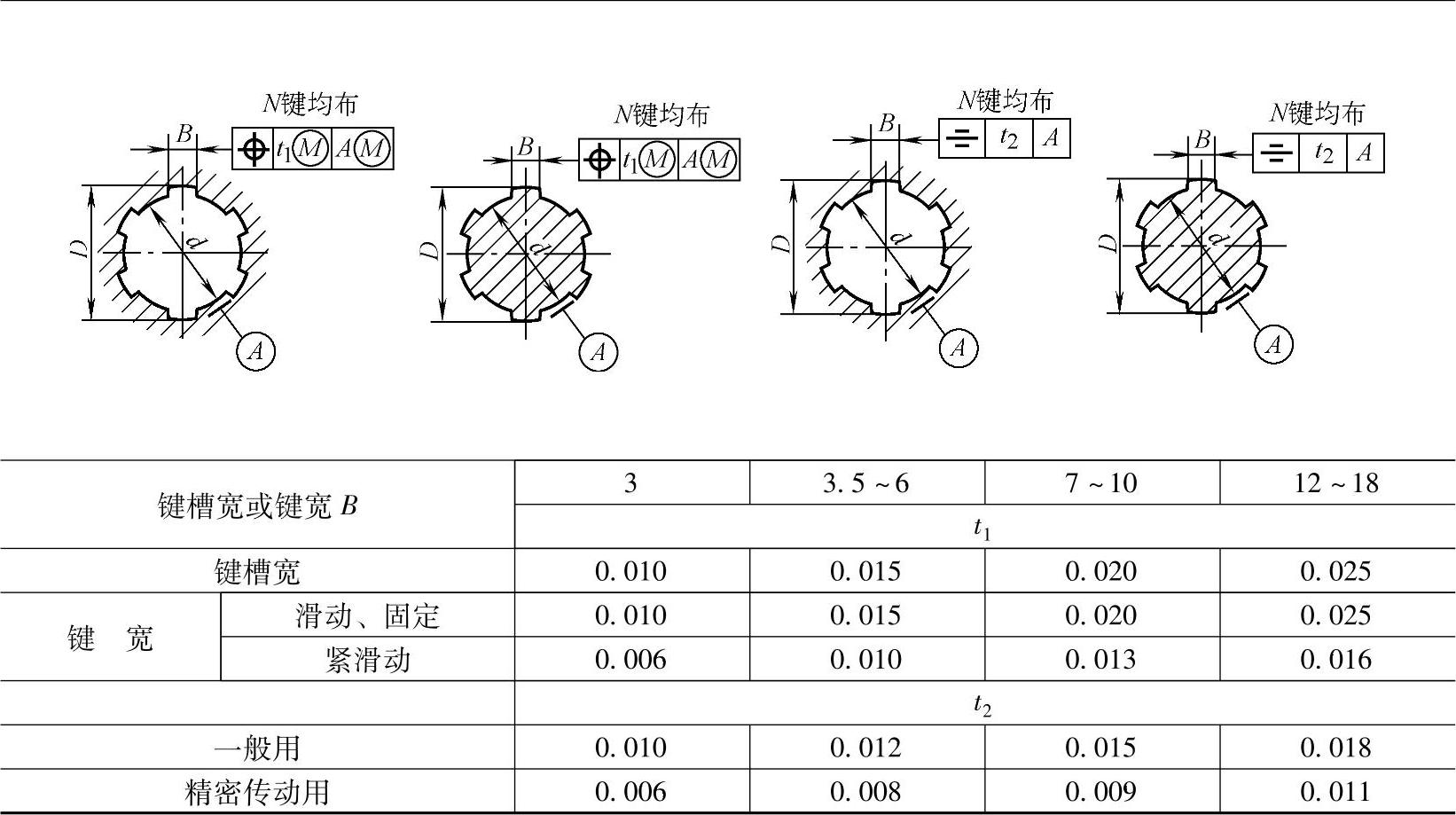

表1-233 矩形花键的位置度、对称度公差（GB/T 1144—2001） （单位：mm）

注：花键的等分度公差值等于键宽的对称度公差。

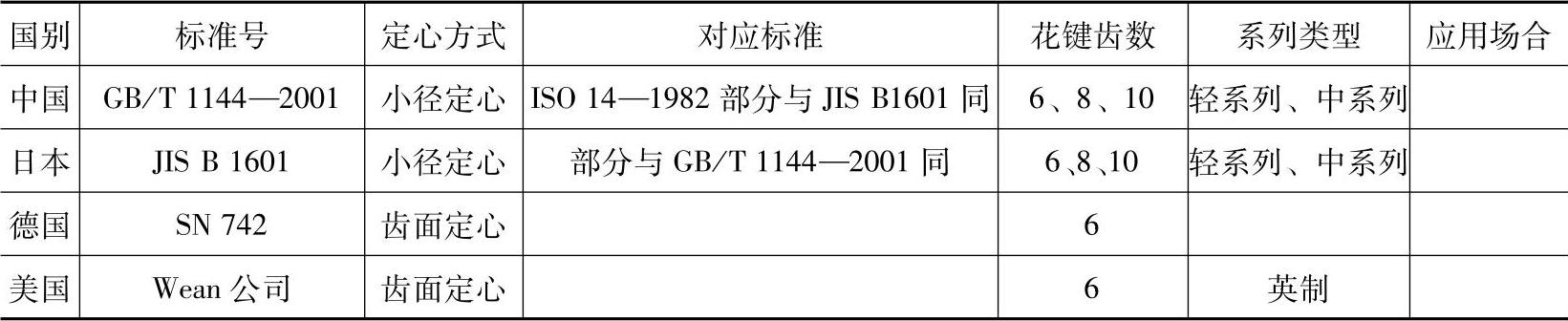

表1-234 中国、日本、德国、美国矩形花键

有关中国、日本、德国、美国矩形花键的标准号、定心方式及其与我国相对应的矩形花键的标准见表1-234。

为便于测绘工作的方便，表1-235～表1-241所列的矩形花键资料供参考。

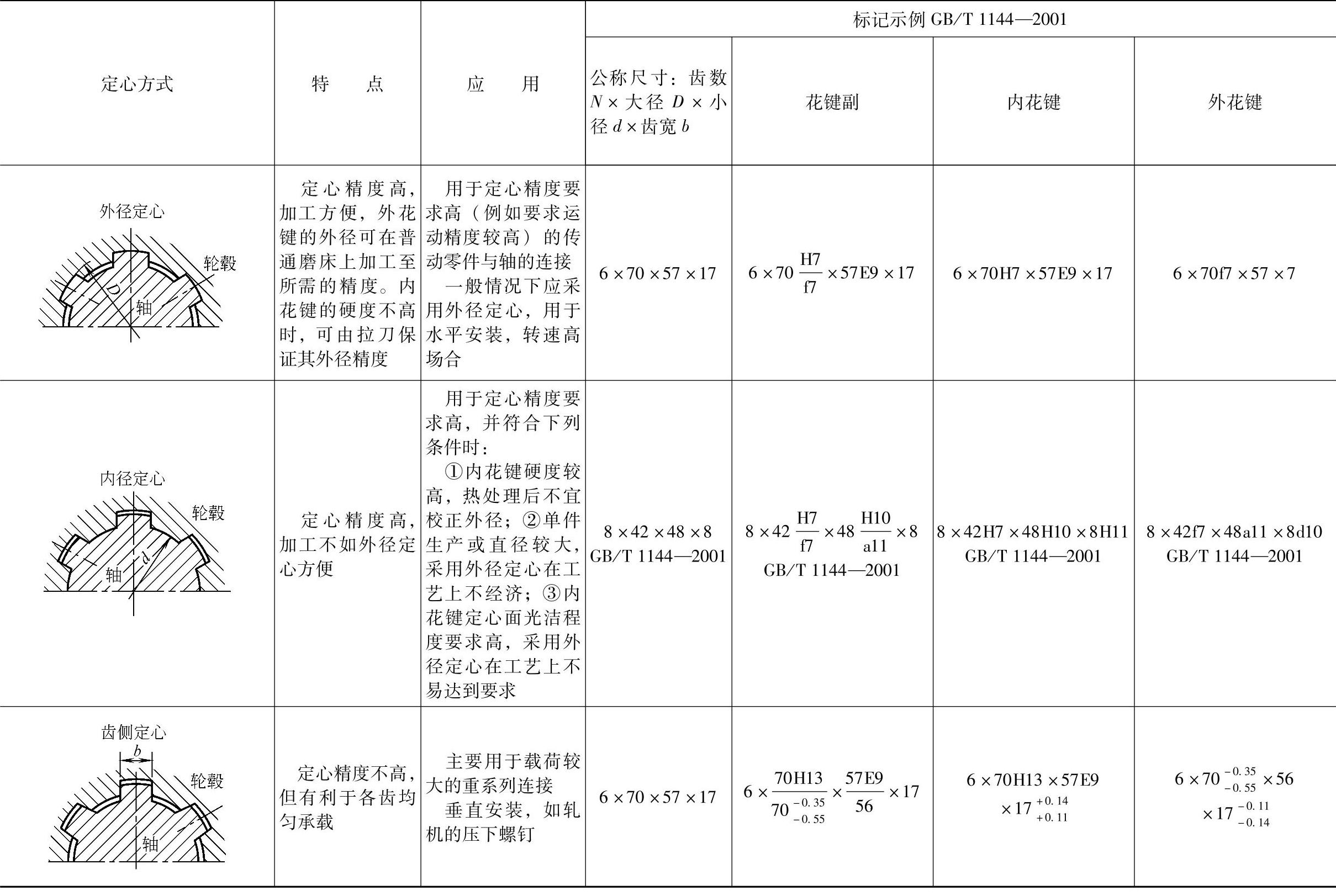

表1-235 矩形花键联接的定心方式、特点、应用及标记方法

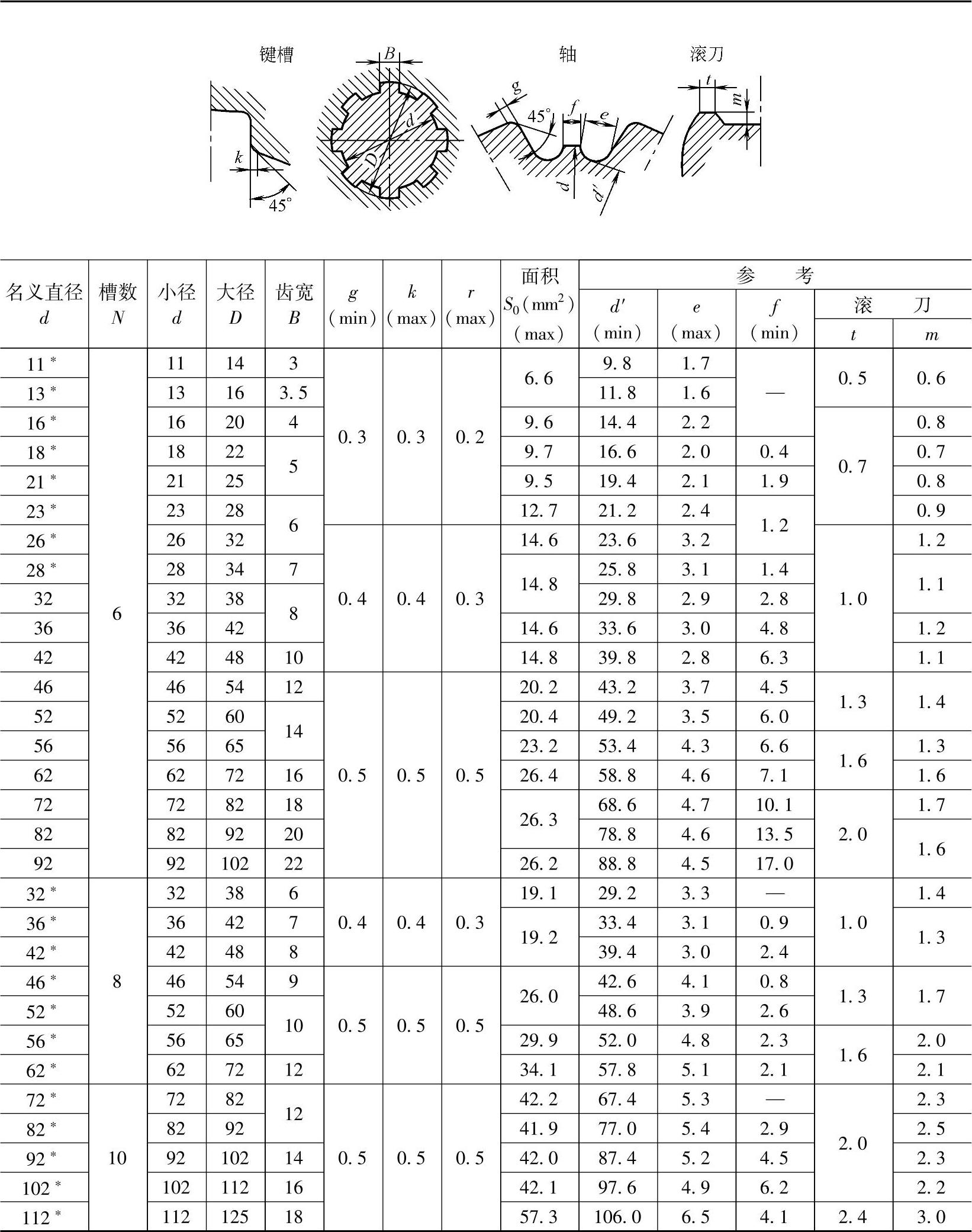

表1-236 JIS B 1601轻载用矩形花键详细尺寸 （单位：mm）

注：1.r可以用倒角来代替。

2.S₀是表示花键长度为1mm时的受压面积。

3.花键之齿面，在小径d以上的齿面彼此之间必须平行。(www.daowen.com)

4.在不是用滚刀加工花键的情况下d′、e、f值不受限制。

5.*表示GB/T 1144—2001中有这种规格的花键。

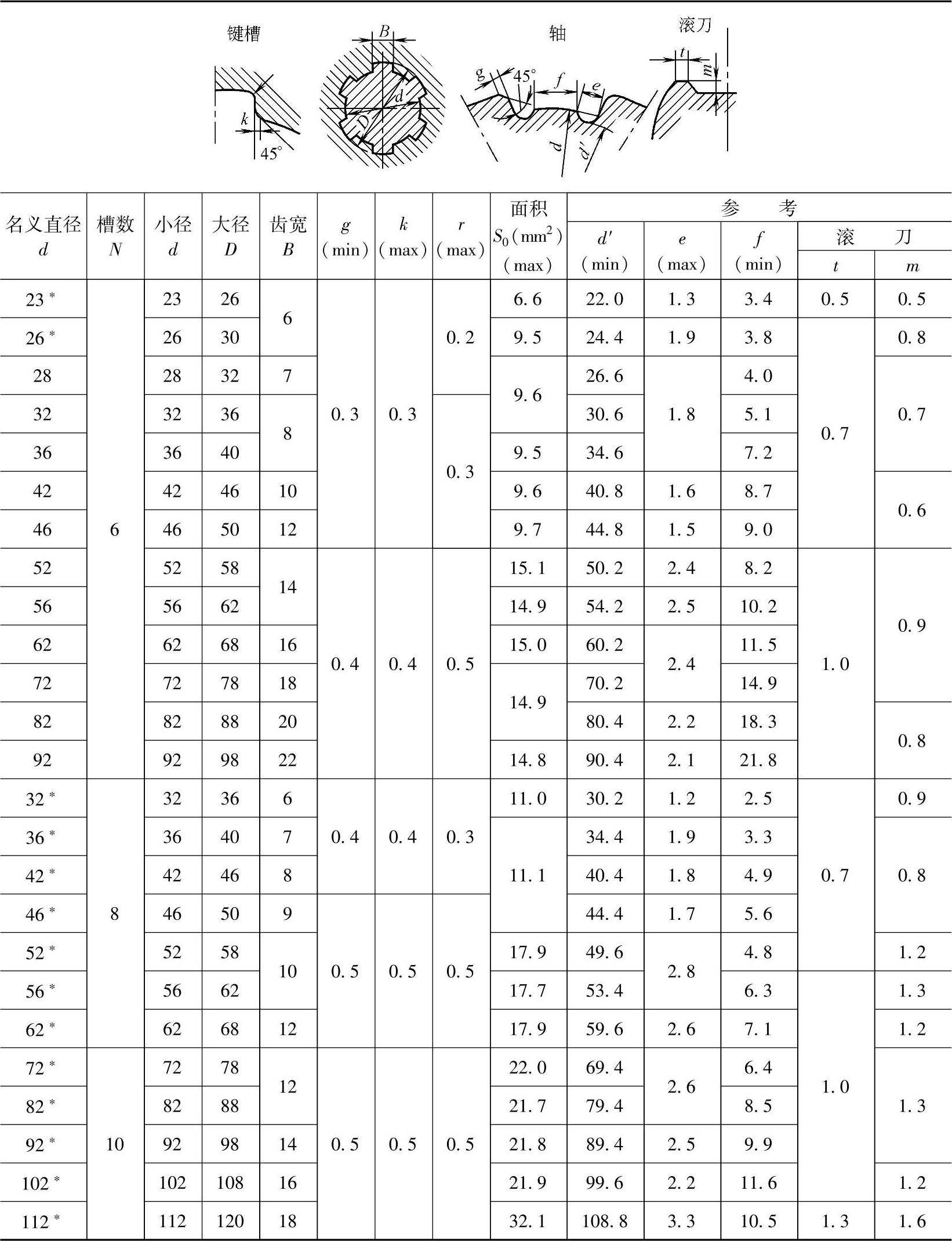

表1-237 JIS B 1601中等负载用矩形花键详细尺寸 （单位：mm）

注：1.r可以用倒角来代替。

2.S₀是表示花键长度为1mm时的受压面积。

3.花键之齿面，在小径d以上的齿面彼此之间必须平行。

4.在不用滚刀加工花键的情况下d′、e、f值不受限制。

5.*表示GB/T 1144—2001中有这种规格的花键。

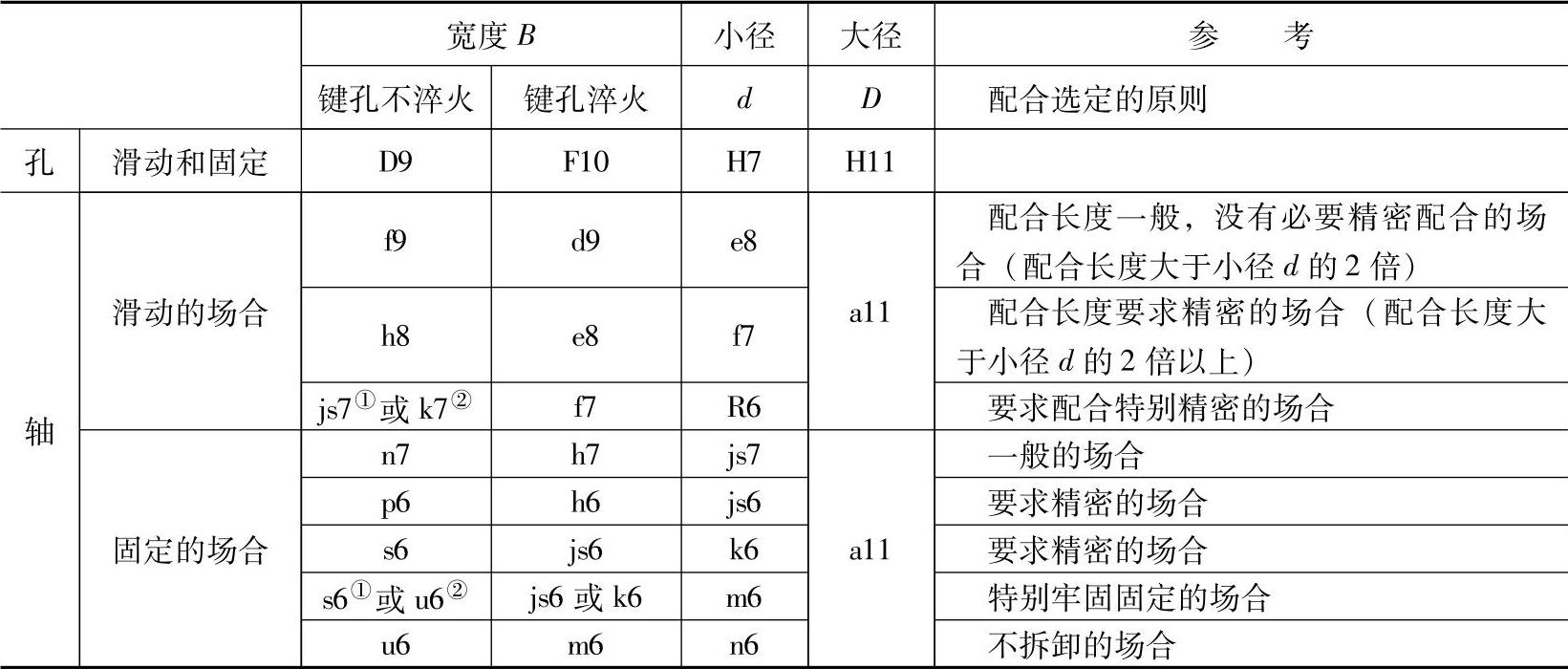

表1-238 内径定心矩形花键的配合及尺寸公差（JIS B 1601）

注：1.配合根据JIS B 0401（尺寸公差及配合）。

2.因为宽度B和小径d的尺寸公差相互有关系，所以选择公差配合时必须在同一行内选取。例如：当选小径公差为f7时，键孔不淬火时B的公差应选h8。若键孔淬火时要选e8。

① 用于B≤b的配合。

② 用于B＞b的配合。

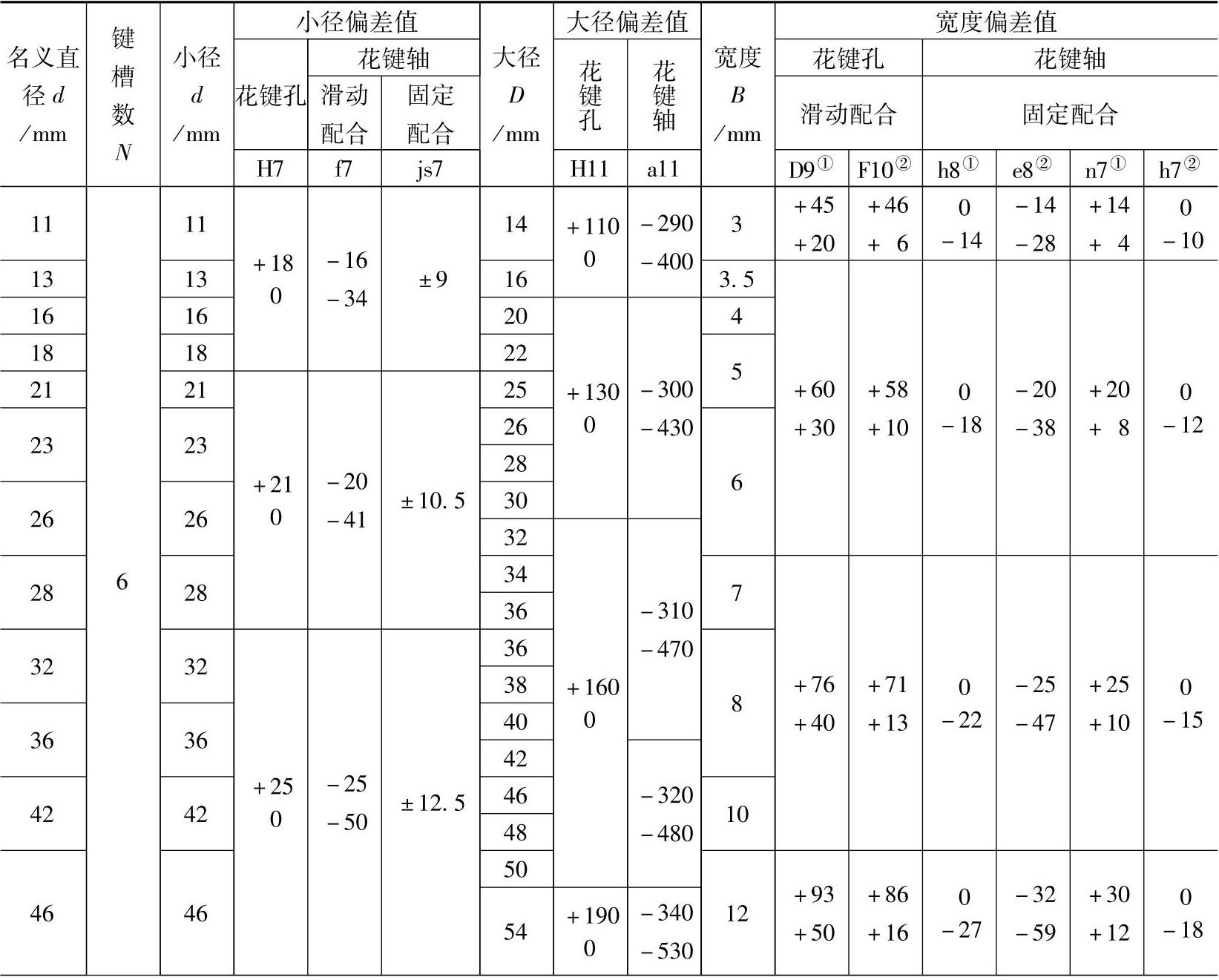

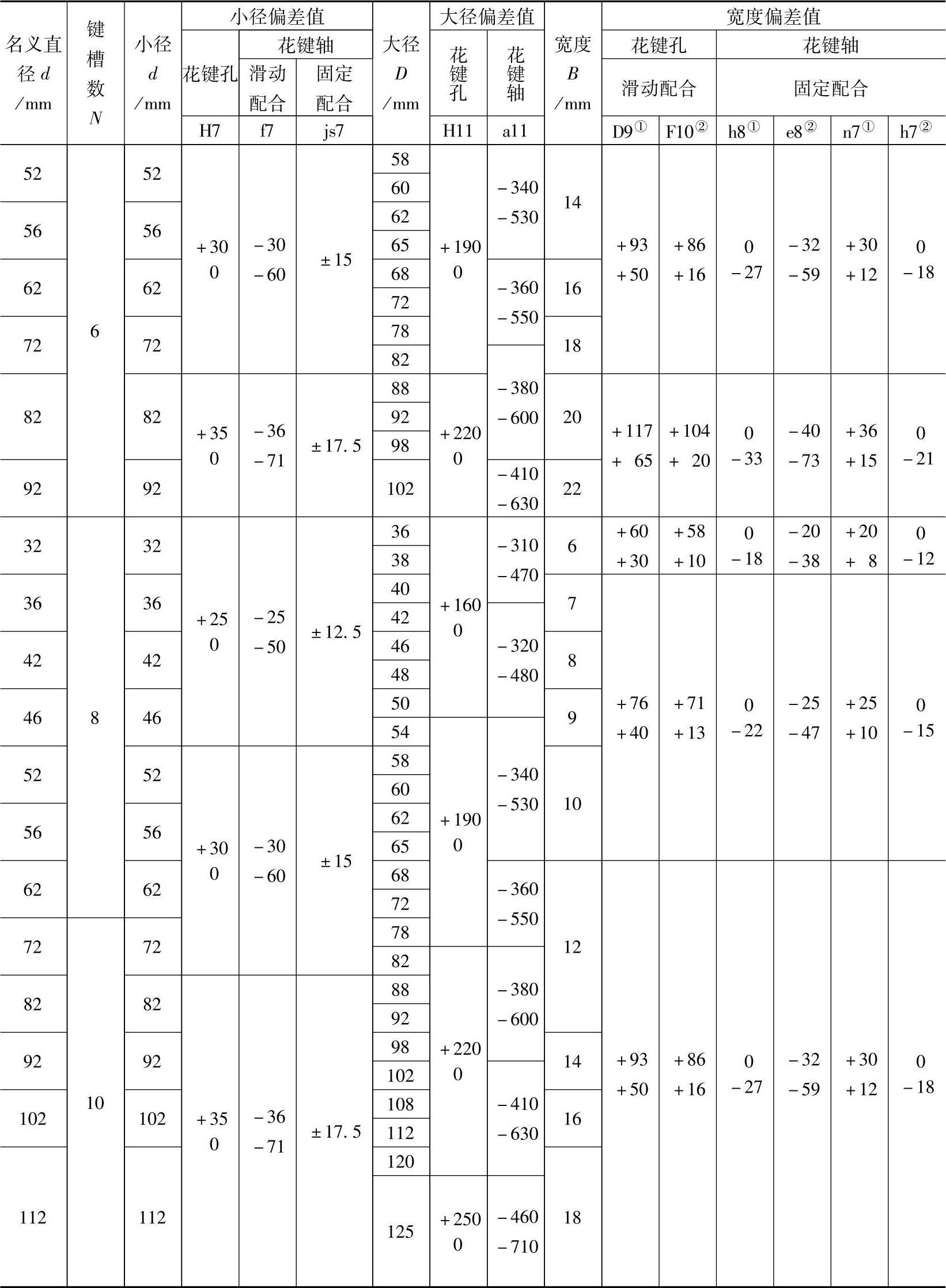

表1-239 内径定心（JIS B 1601）矩形花键的偏差值

（续）

① 花键孔不淬火。

② 花键孔淬火。

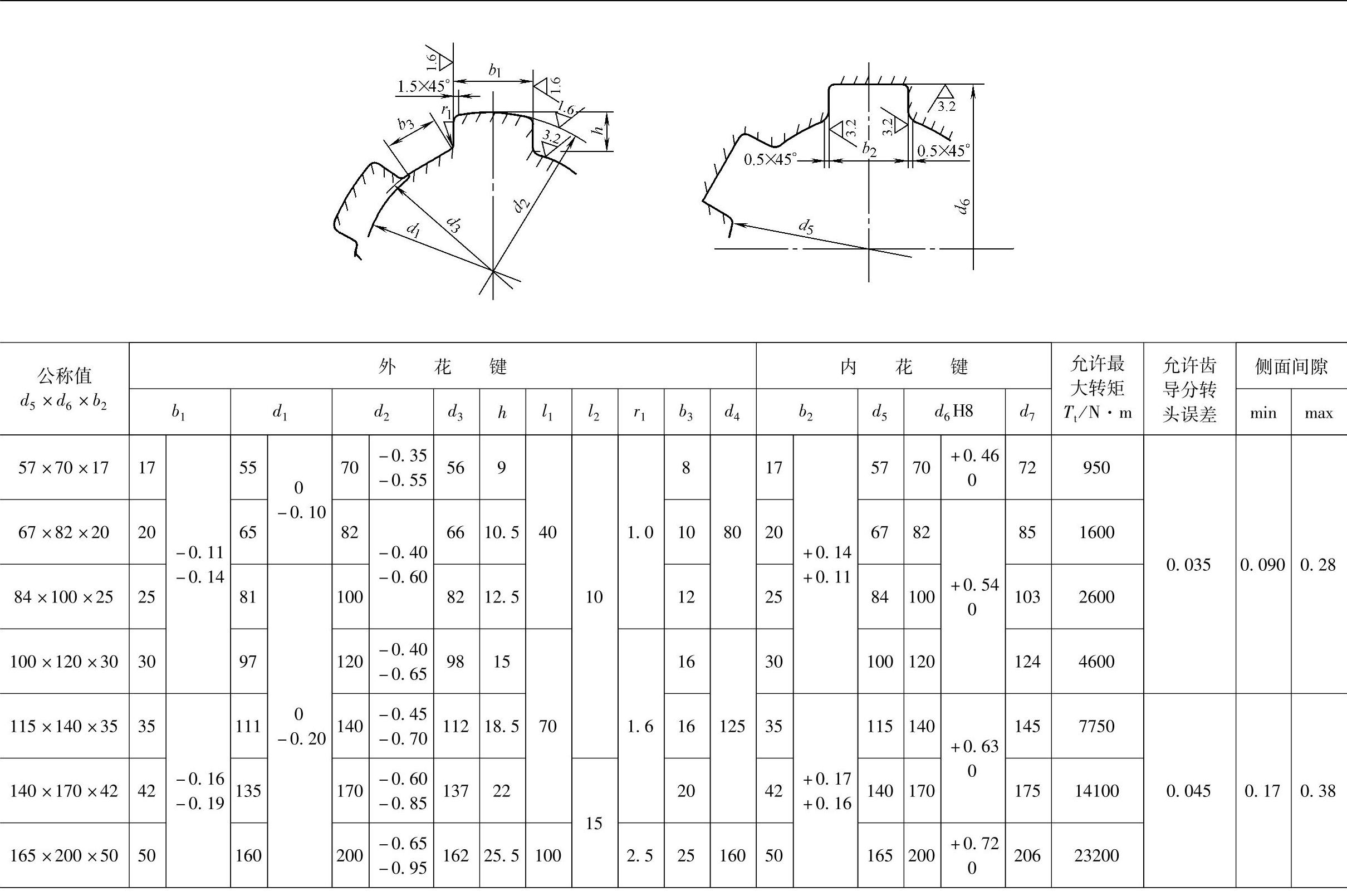

表1-240 SN 742（代替SN 377）六槽外花键和内花键及其侧面定心的设计原则

（续）

注：1.d₄为铣刀直径。

2.d₇为花键顶端直径。

3.T_t当材料为42CrMo时的计算公式：

式中：最大允许侧压力P_max=50MPa（设计定值）；键长l=d₁（设计定值）；负荷系数φ=0.333（设计定值）；键数z=6；中径d_m=d_tt′+1mm（d为内花键内径）；负荷高度t′=[（D-1mm）-（d+1mm）]/2，边缘倒角。

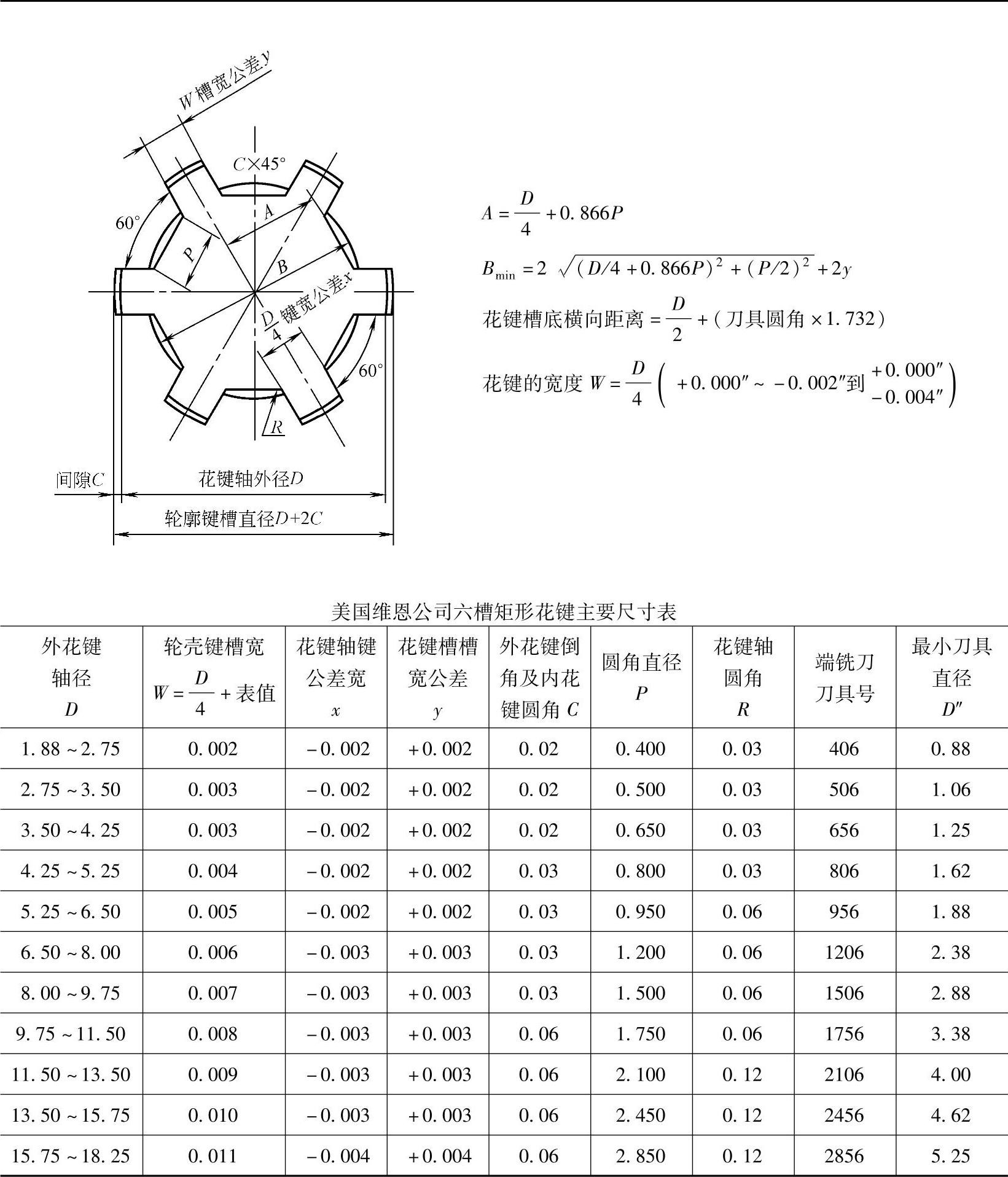

表1-241 Wean六齿矩形花键主要尺寸表 （单位：in）
