见表1-216～表1-226。

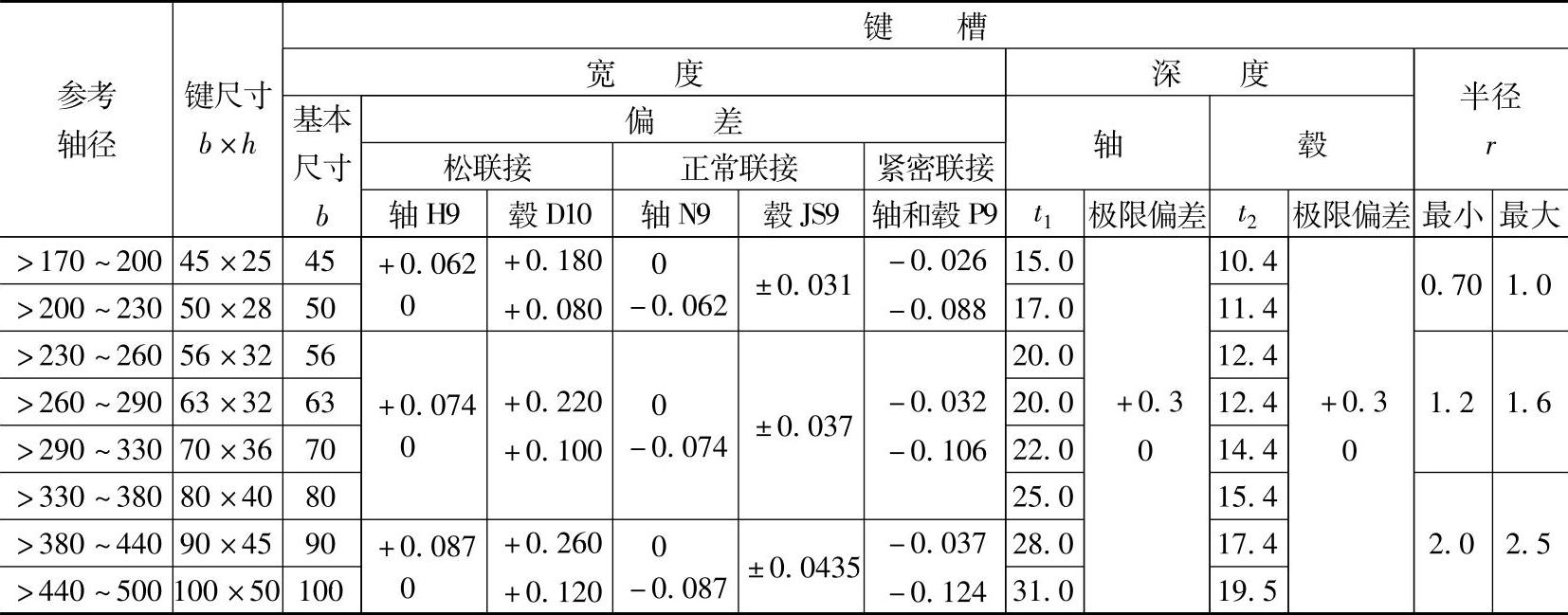

表1-216 平键和键槽的剖面尺寸（GB/T 1095—2003） （单位：mm）

（续）

注：1.普通平键、导向平键和键槽尺寸及公差应符合本标准的规定。

2.导向平键的轴槽与轮毂槽用较松键联结的公差。

3.除轴外伸外，在保证传递所需转矩条件下，允许采用较小面的键，但t和t₁的数值必要时应重新计算，使键侧与轮毂槽接触高度各为h/2。

4.平键轴槽的长度公差用H14。

5.键槽表面粗糙度一般按如下的规定：轴槽、轮毂槽宽度两侧面粗糙度R_a=1.6～3.2μm；轴槽底面、轮毂槽底面的表面粗糙度R_a=6.3μm。

6.键槽的对称度公差：为便于装配，轴槽及轮毂槽对轴及轮毂轴心的对称度公差根据不同要求，一般可按GB/T 1184—1996中附表对称度公差7～9级选取。键槽（轴槽及轮毂槽）的对称度公差的公称尺寸是指键宽b。

7.表中（d-t₁）和（d+t₂）两组组合尺寸的极限偏差按相应的t₁和t₂的极限偏差选取，但（d-t₁）的极限偏差值应取负号（-）。

表1-217 普通平键的尺寸与公差 （单位：mm）

（续）

（续）

表1-218 薄型平键（GB/T 1567—2003、GB/T 1566—2003） （单位：mm）

注：表中每100mm长的质量系指B型键。

表1-219 导向平键（GB/T 1097—2003） （单位：mm）

注：1.b和h根据轴径d由表1-217选取。

2.固定螺钉按GB/T 65—2000“开槽圆柱螺钉”的规定。

3.键槽的尺寸应符合GB/T 1095—2003“键和键槽的剖面尺寸”的规定，见表1-216。

4.当键长大于450mm时，其长度按GB/T 321—2005“优先数和优先数系”的R20系列选取。

5.每100mm长质量系指B型键。

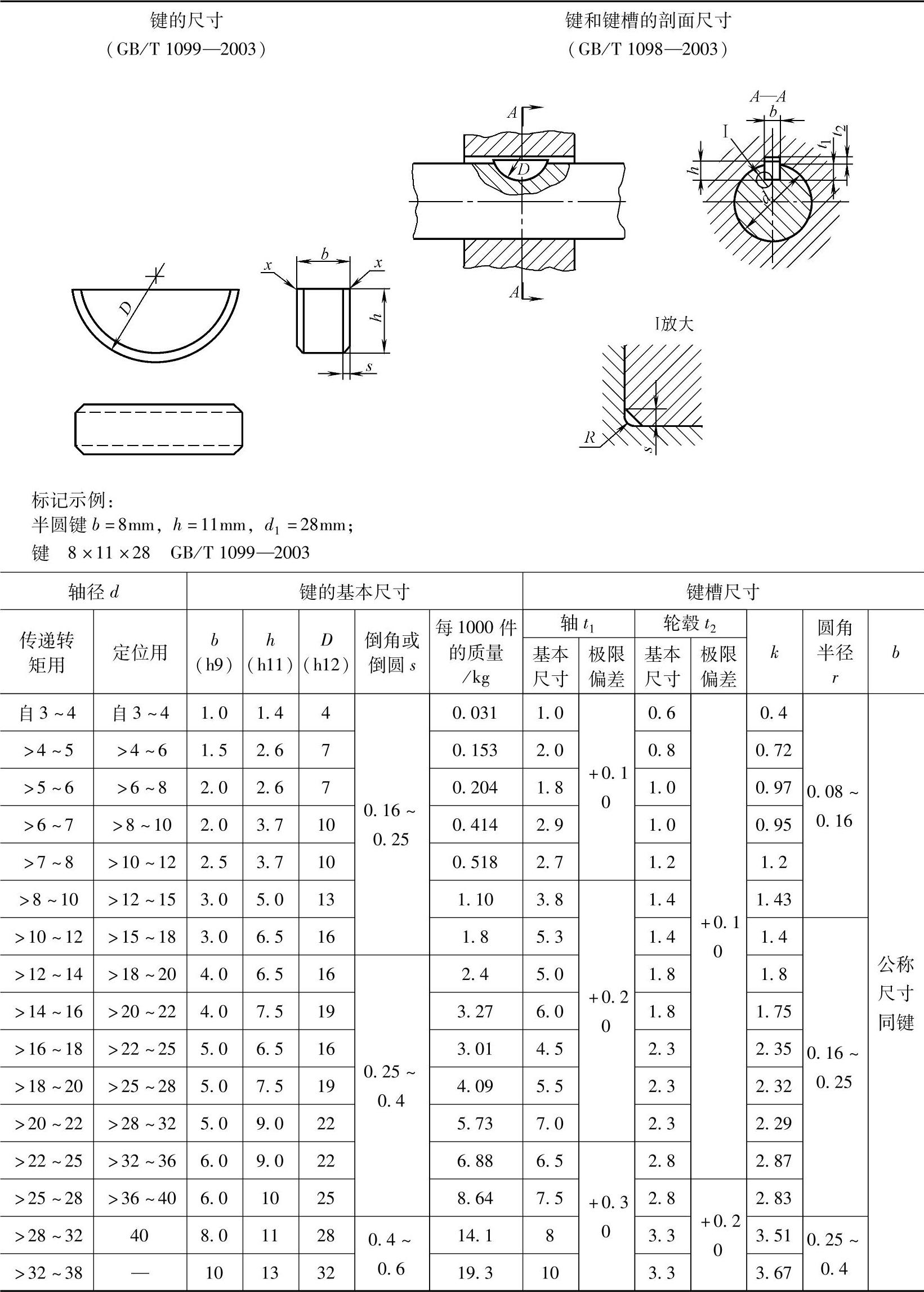

表1-220 半圆键（GB/T 1098—2003，GB/T 1099—2003） （单位：mm）

注：轴和毂键槽宽度b极限偏差按表1-222中一般连接或较紧联接。

表1-221 楔键（GB/T 1563～1565—2003） （单位：mm）(www.daowen.com)

（续）

注：1.安装时，键的斜面与轮毂槽的斜面紧密配合。

2.键槽宽b（轴和毂）尺寸公差D10。

表1-222 钩头薄型楔键的剖面尺寸及公差（GB/T 16922—1997） （单位：mm）

（续）

注：（d-t₁）和（d+t₂）两个组合尺寸的极限偏差按相应的t₁和t₂的极限偏差选取，但（d-t₁）极限偏差值应取负号（-）。

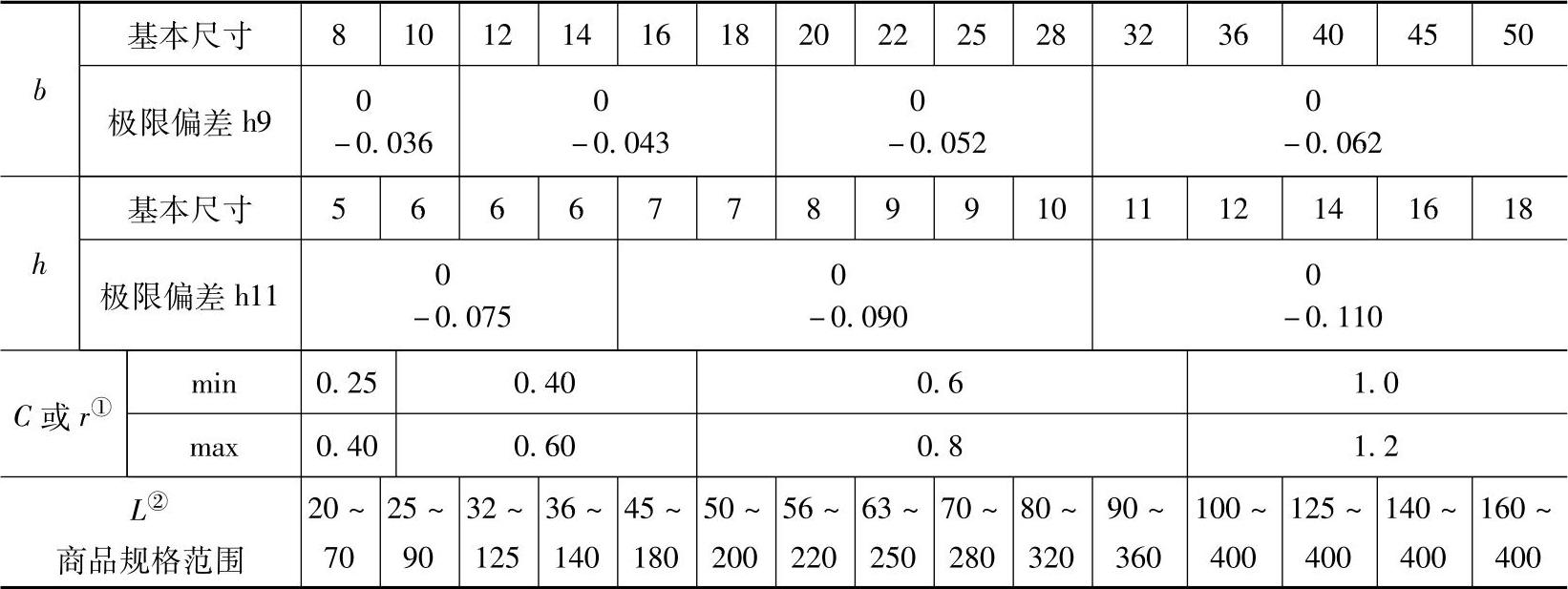

表1-223 薄型楔键的形式、尺寸及公差（GB/T 16922—1997） （单位：mm）

（续）

① 只对长边和圆头的边倒角，其他边只去毛刺。

② 长度系列（单位为mm）为20、22、25、28～40（4进位）、45、50、56、63、70～110（10进位）、125、140～220（20进位）、250、280～400（40进位）。

表1-224 钩头薄型楔键的形式、尺寸及公差（GB/T 16922—1997） （单位：mm）

① 极限偏差h9、h11只适用于键的剖面尺寸。

② 只对长边倒角，其他边只去毛刺。

③ 长度系列（单位为mm）为20、22、25、28～40（4进位）、45、50、56、63、70～110（10进位）、125、140～220（20进位）、250、280～400（40进位）。

表1-225 键和键槽尺寸公差带（GB/T 1095—2003，GB/T 1096—2003） （单位：μm）

注：1.半圆键无较松联接形式。

2.楔键槽宽轴和毂都取D10。

表1-226 切向键（GB/T 1974—2003） （单位：mm）

（续）

注：1.当轴径d位于两相邻轴径值之间时，采用大轴径值的t和t₁、t₂，但b和b₁、b₂须按式（1）、式（2）计算：

2.当轴径d超过630mm时，推荐：t=t₁=0.07d，b=b₁=0.25d。
