带孔销联接件的规格选择与注意事项

1.圆柱销

见表1-202~表1-207。

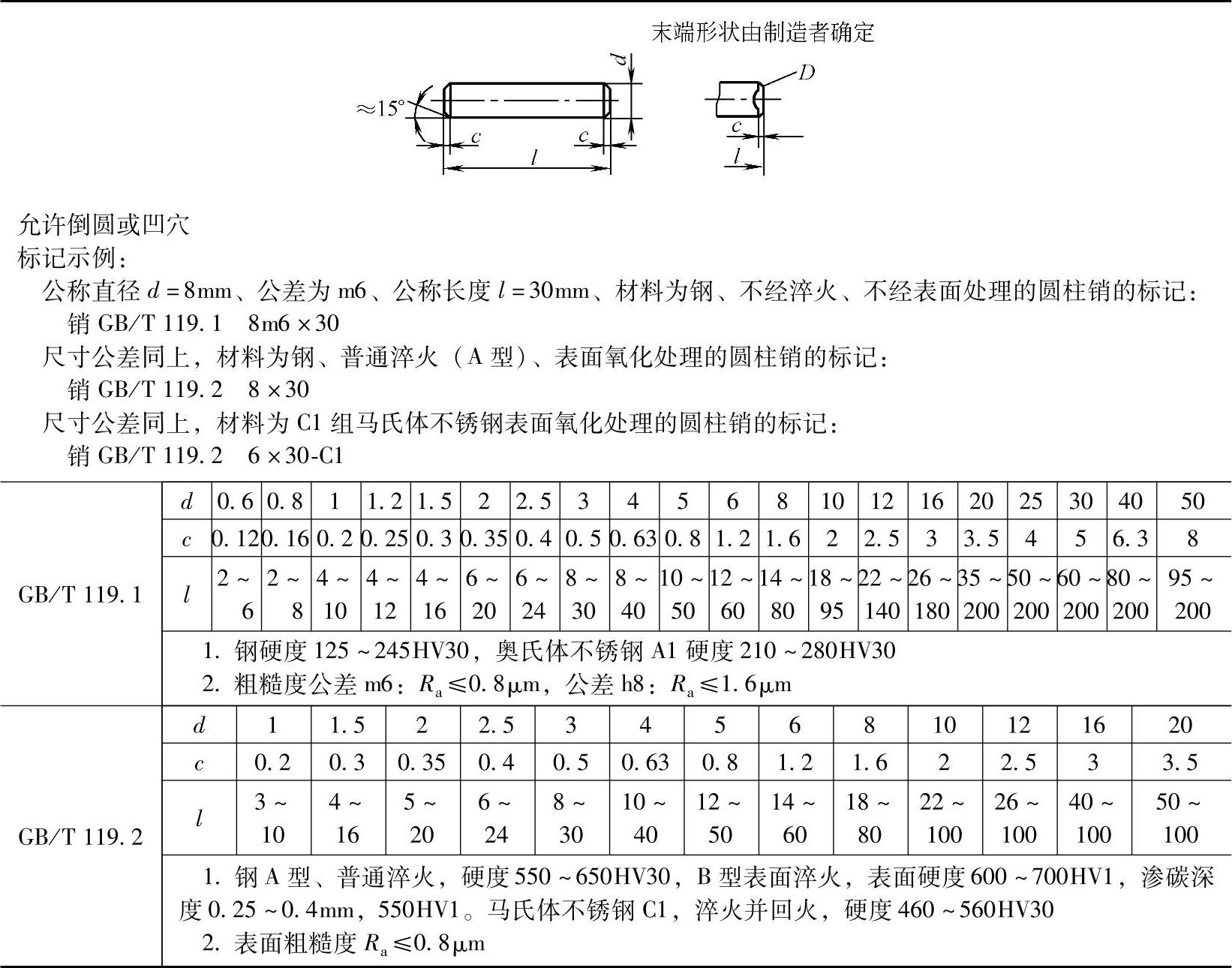

表1-202 圆柱销 不淬硬钢和奥氏体不锈钢(GB/T 119.1—2000)圆柱销 淬硬钢和马氏体不锈钢(GB/T 119.2—2000) (单位:mm)


注:l系列(公称尺寸,单位mm):2,3,4,5,6,8,10,12,14,16,18,20,22,24,26,28,30,32,35,40,45,50,55,60,65,70,75,80,85,90,100,公称长度大于100mm,按20mm递增。

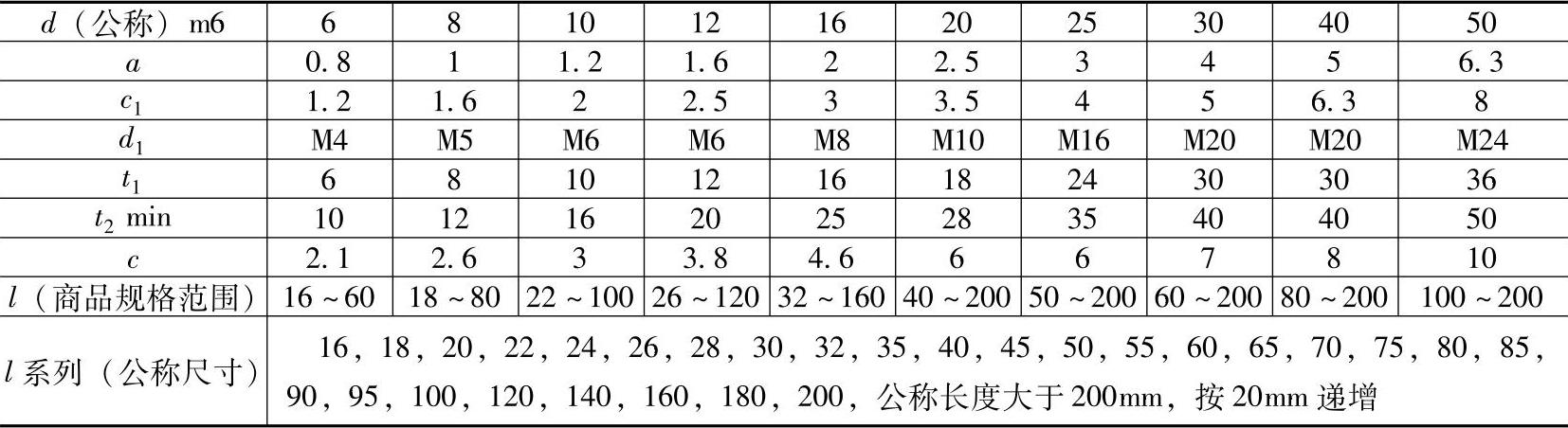

表1-203 内螺纹圆柱销 不淬硬钢和奥氏体不锈钢(GB/T 120.1—2000)内螺纹圆柱销 淬硬钢和马氏体不锈钢(GB/T 120.2—2000) (单位:mm)


(续)

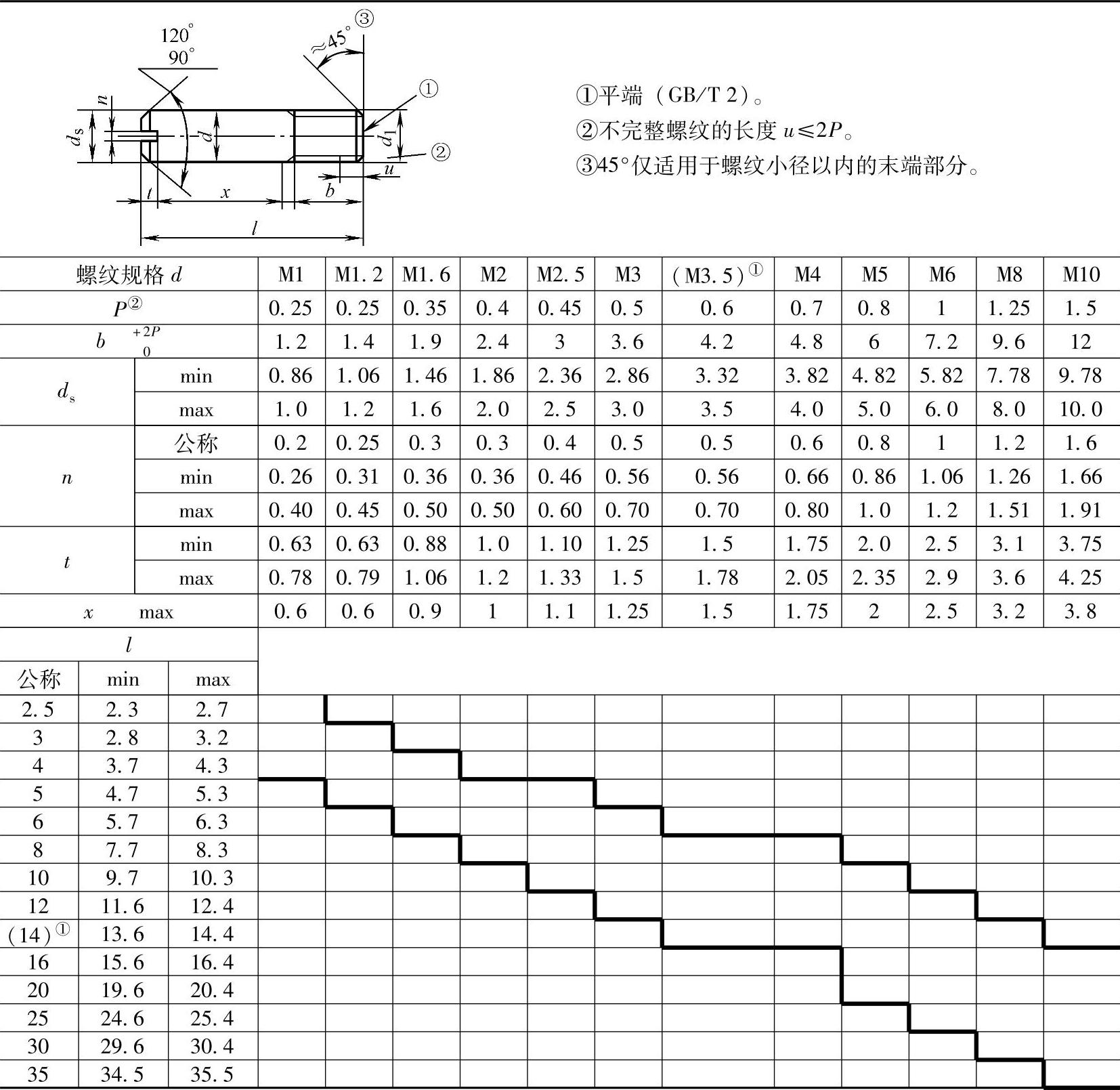

表1-204 开槽无头螺钉(GB/T 878—2007) (单位:mm)


① 尽可能不采用括号内的规格。

P——螺距。

注:阶梯实线间为商品长度规格。

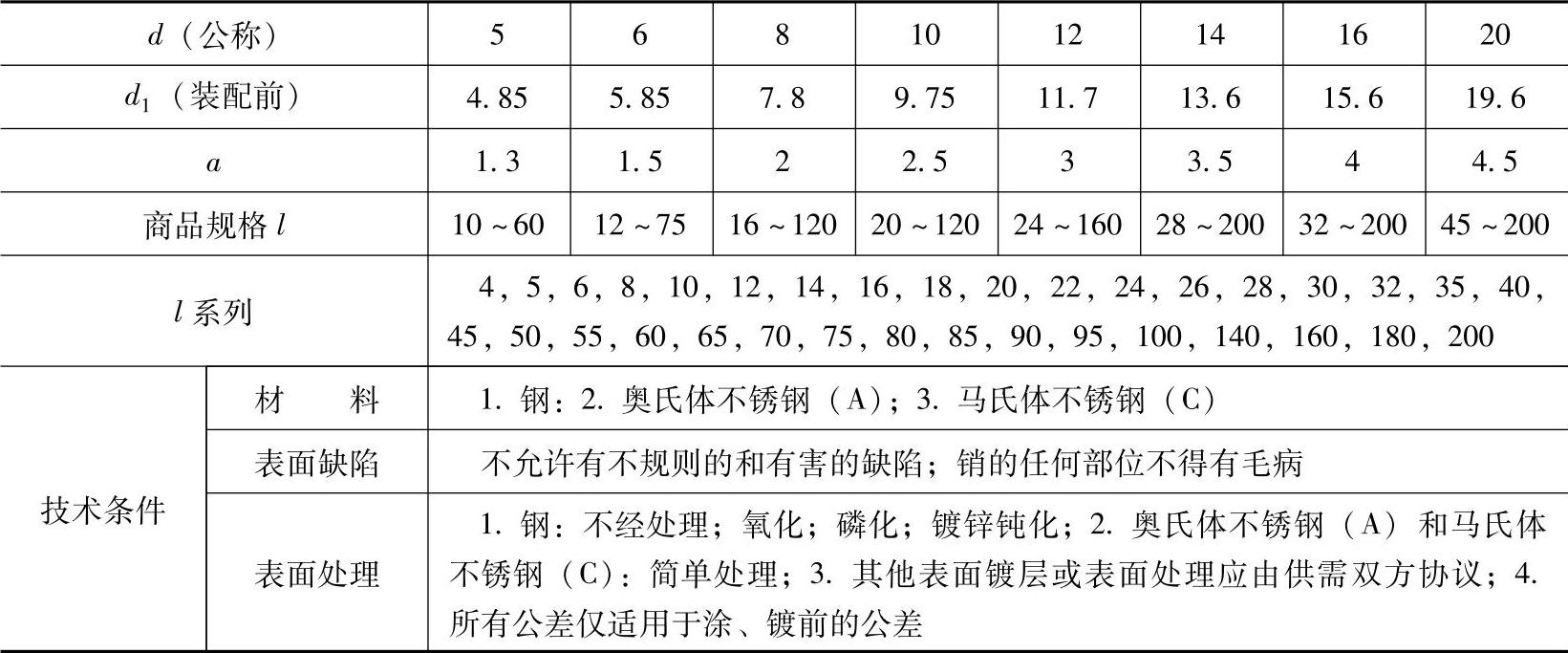

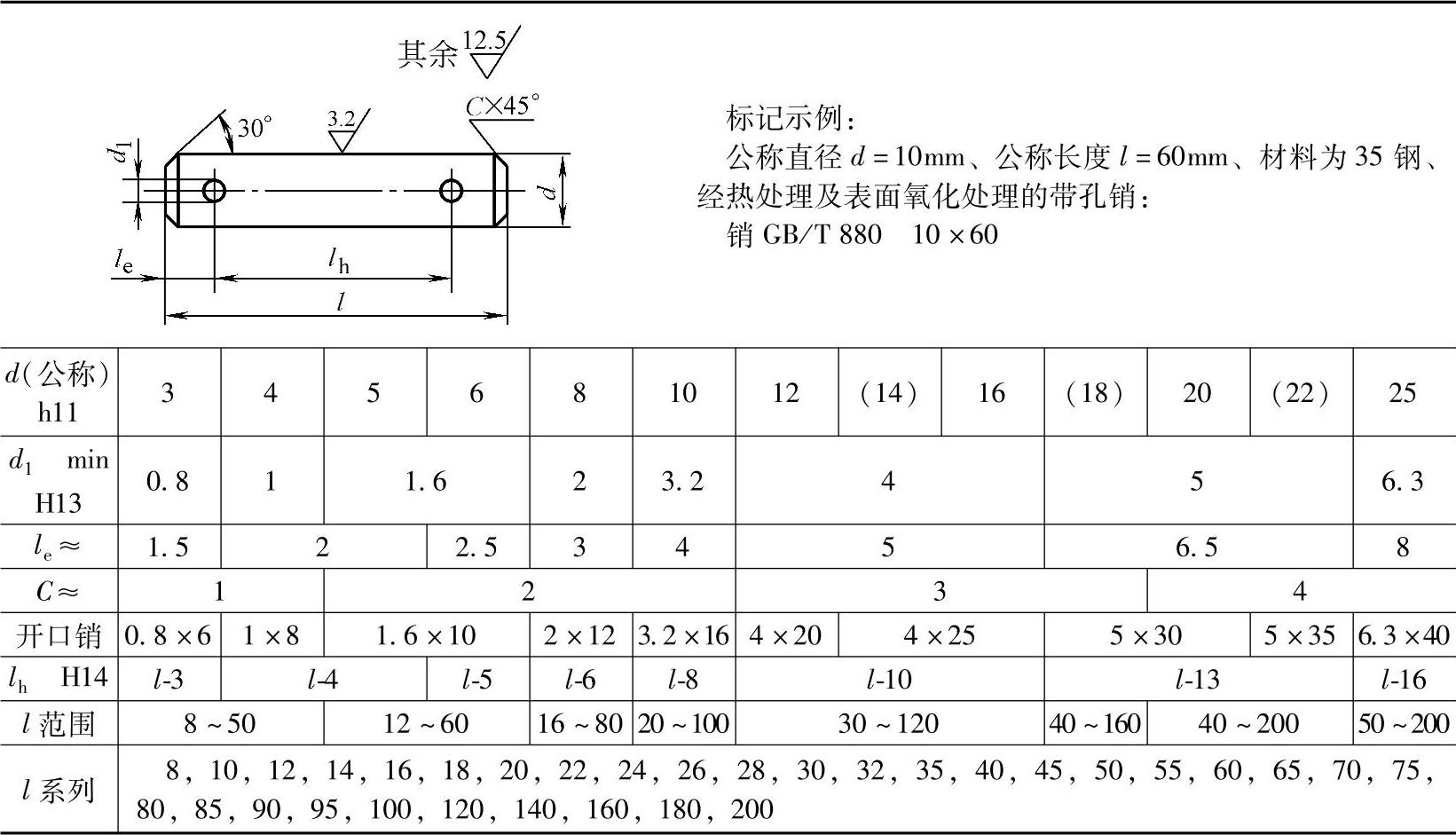

表1-205 带孔销(GB/T 880—1986) (单位:mm)


注:1.尽可能不采用括号内的规格。

2.lh尺寸为商品规格范围。

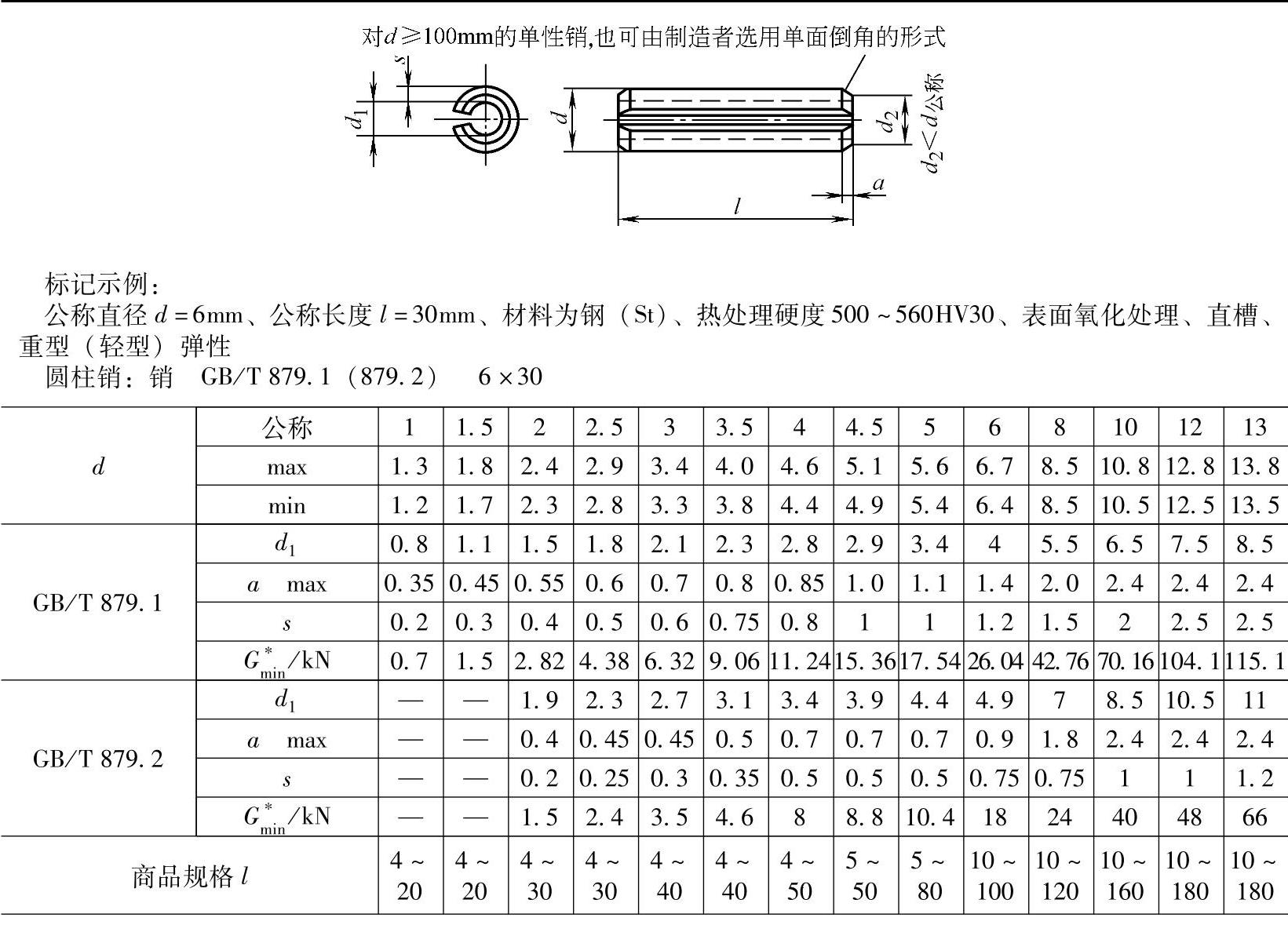

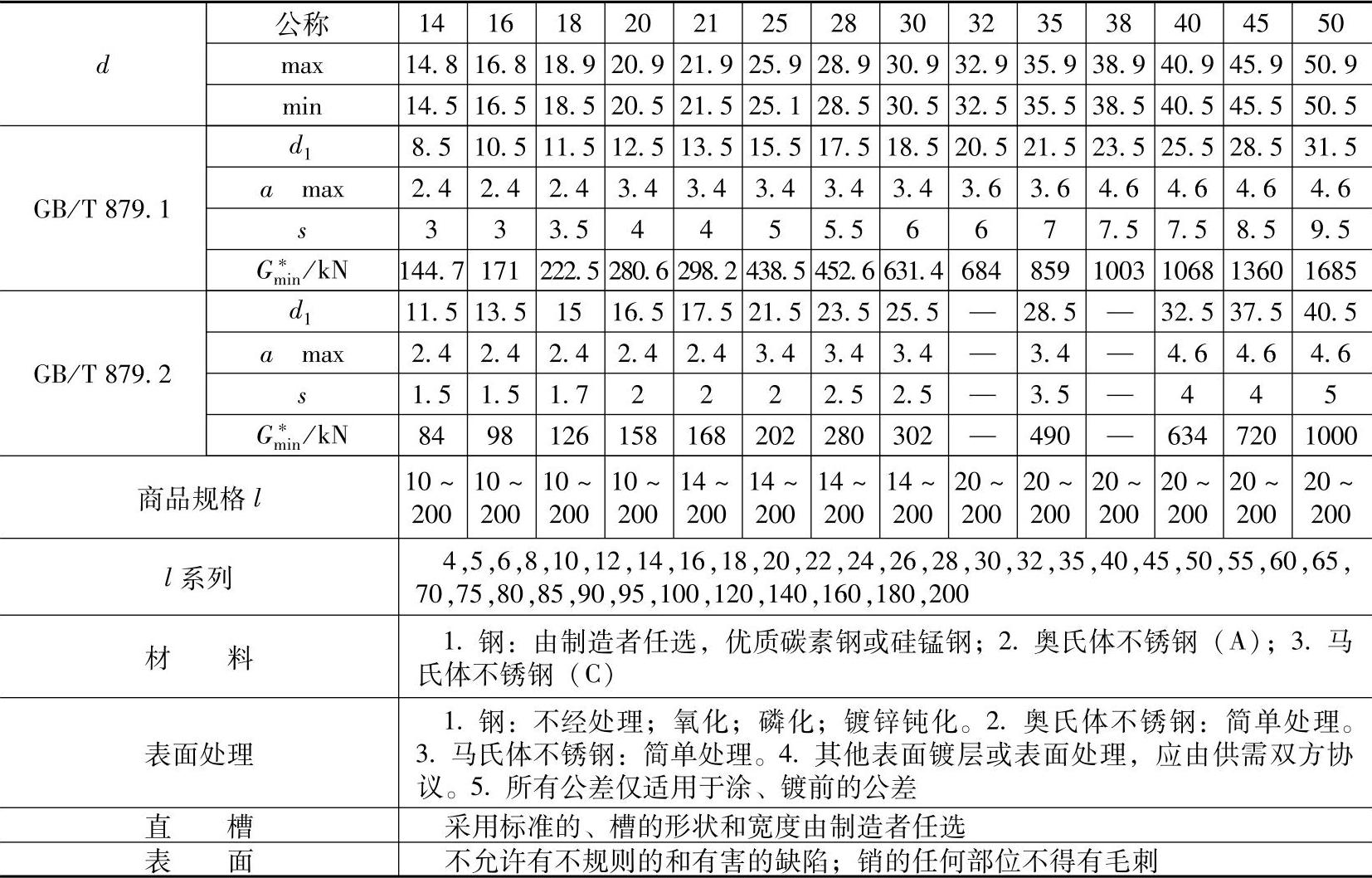

表1-206 弹性圆柱销直槽重型(GB/T 879.1—2000)弹性圆柱销直槽轻型(GB/T 879.2—2000) (单位:mm)


(续)


注:1.a值为参考。

2.G*min为最小双面剪切载荷值(kN)。仅适用钢和马氏体不锈钢;对奥氏体不锈钢弹性柱销,不规定双面剪切载荷值。

3.公称长度大于200mm,按20mm递增。

4.d的max及min尺寸为装配前尺寸。

5.销孔的公称直径应等于弹性销的公称直径(d公称),其公差带为H12。

6.由于弹性圆柱销带开口,槽口位置不应装在销子受压的一面,在组装图上应表示槽口方向。销子装入允许的最小销孔时,槽口也不得完全闭合。

7.详细的材料成分及技术条件,请见有关国标。

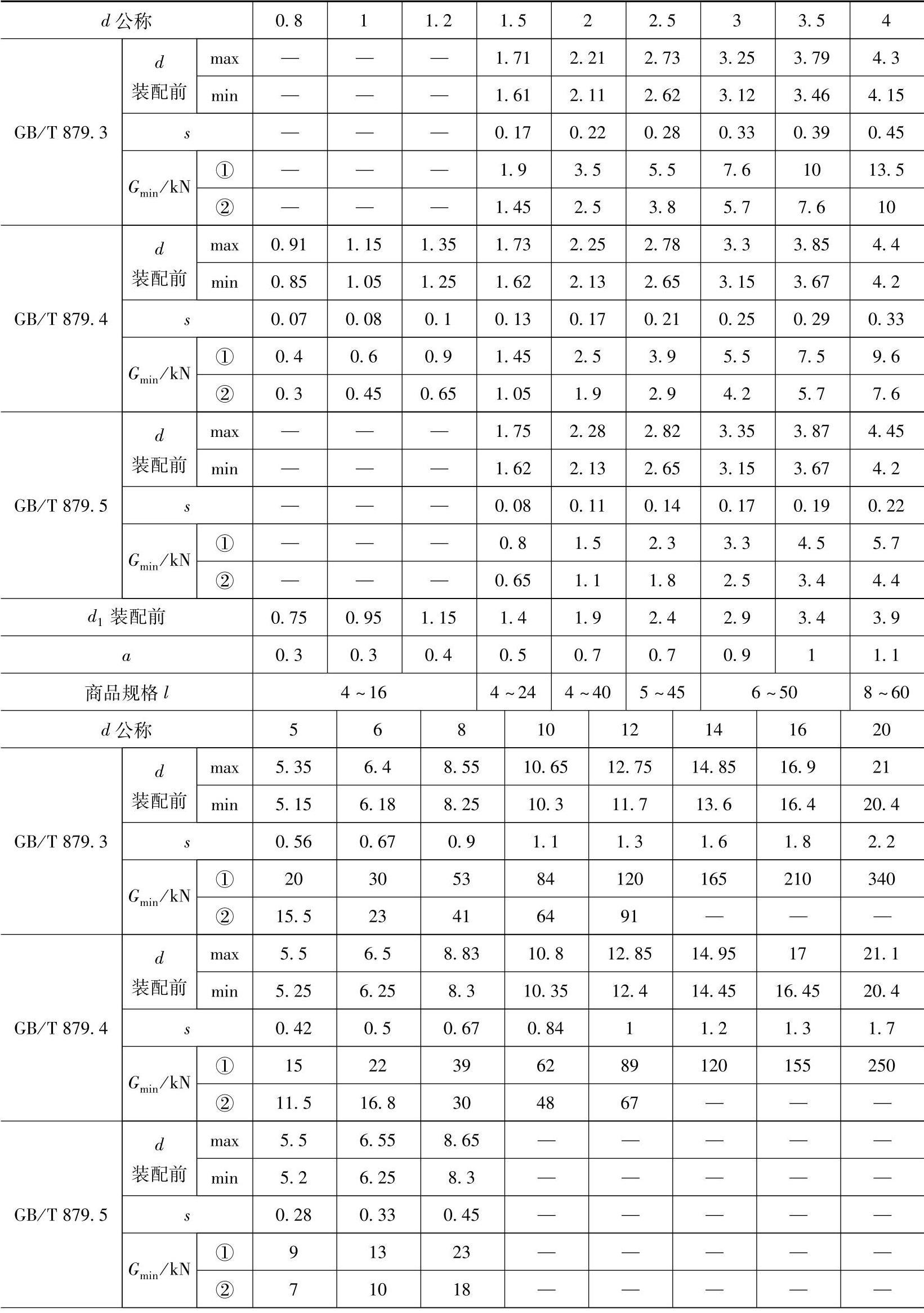

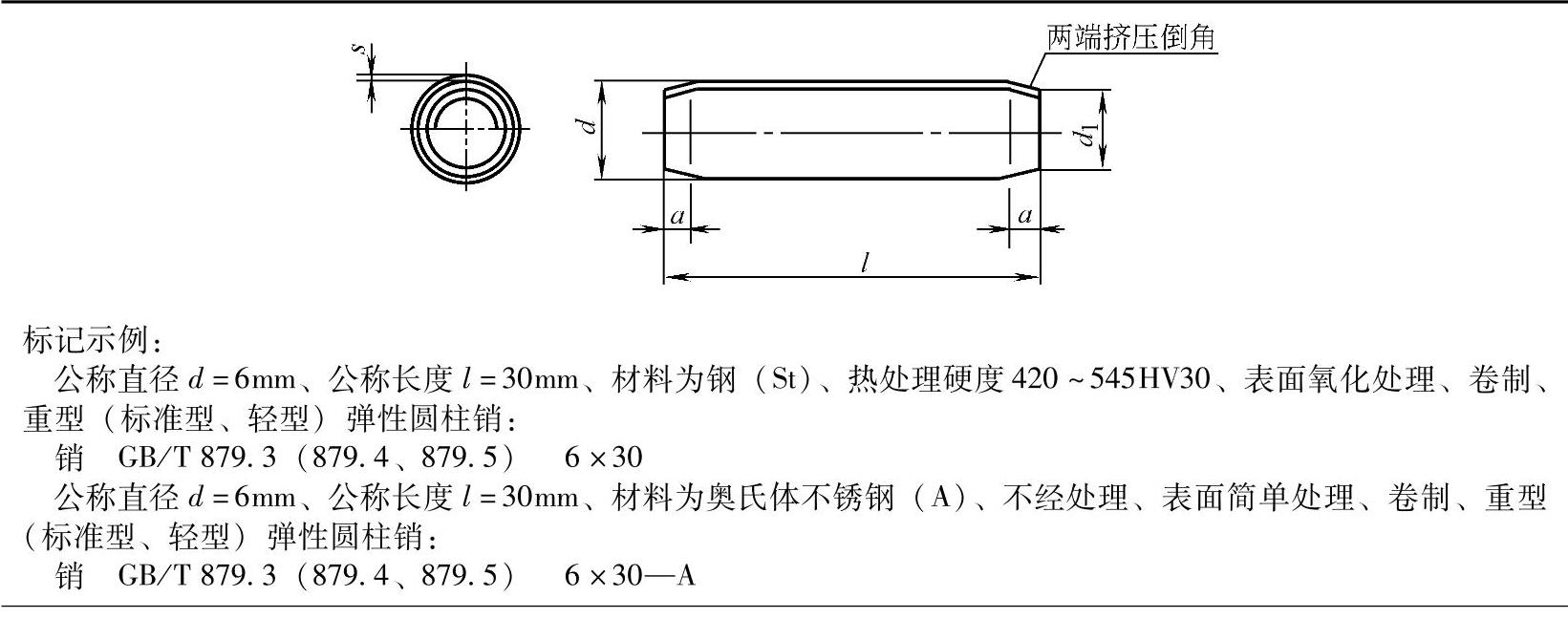

表1-207 弹性圆柱销 卷制 重型(GB/T 879.3—2000)弹性圆柱销 卷制 标准型(GB/T 879.4—2000)弹性圆柱销 卷制 轻型(GB/T 879.5—2000) (单位:mm)


(续)


(续)


注:1.Gmin为最小双面剪切载荷(kN);

2.公称长度大于200mm,按20mm递增(GB/T 879.3和GB/T 879.4);公称长度大于120mm,按20mm递增(GB/T 879.5)。

3.同表1-206注4、5及7。其中仅GB/T 879.4的公差带为:H12适用于d≥1.5mm;H10适用于d≤1.2mm。

① 适用于钢和马氏体不锈钢产品。

② 适用于奥氏体不锈钢产品。

2.圆锥

见表1-208~表1-211。

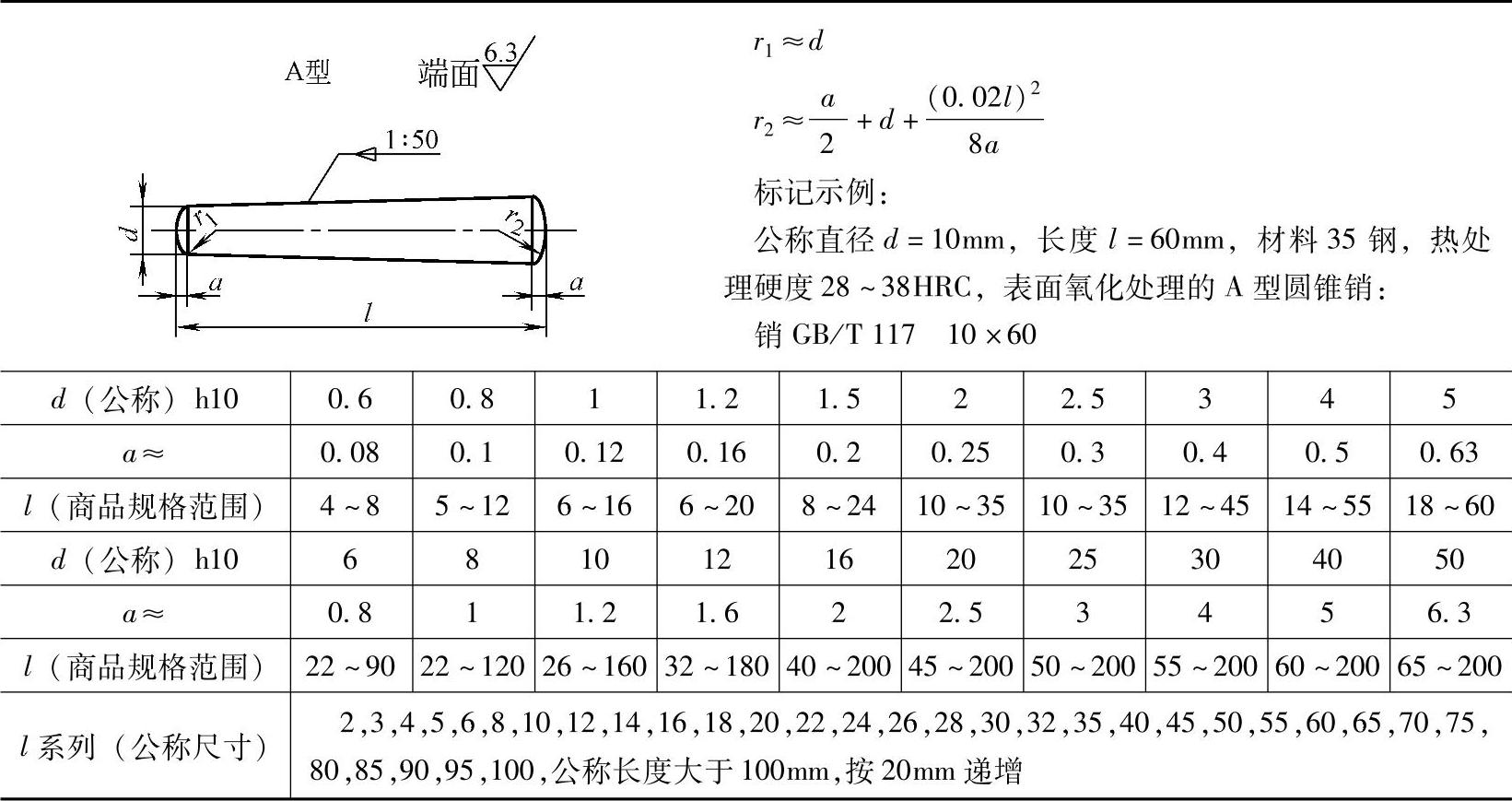

表1-208 圆锥销(GB/T 117—2000) (单位:mm)


注:1.A型(磨削):锥面表面粗糙度Ra=0.8μm;B型(切削或冷镦):锥面表面粗糙度Ra=3.2μm。

2.材料:钢、易切钢(Y12、Y15),碳素钢(35钢,28~38HRC、45钢,38~46HRC)合金钢(30CrMnSiA 35~41HRC);不锈钢(1Cr13、2Cr13、Cr17Ni2、0Cr18Ni9Ti)。

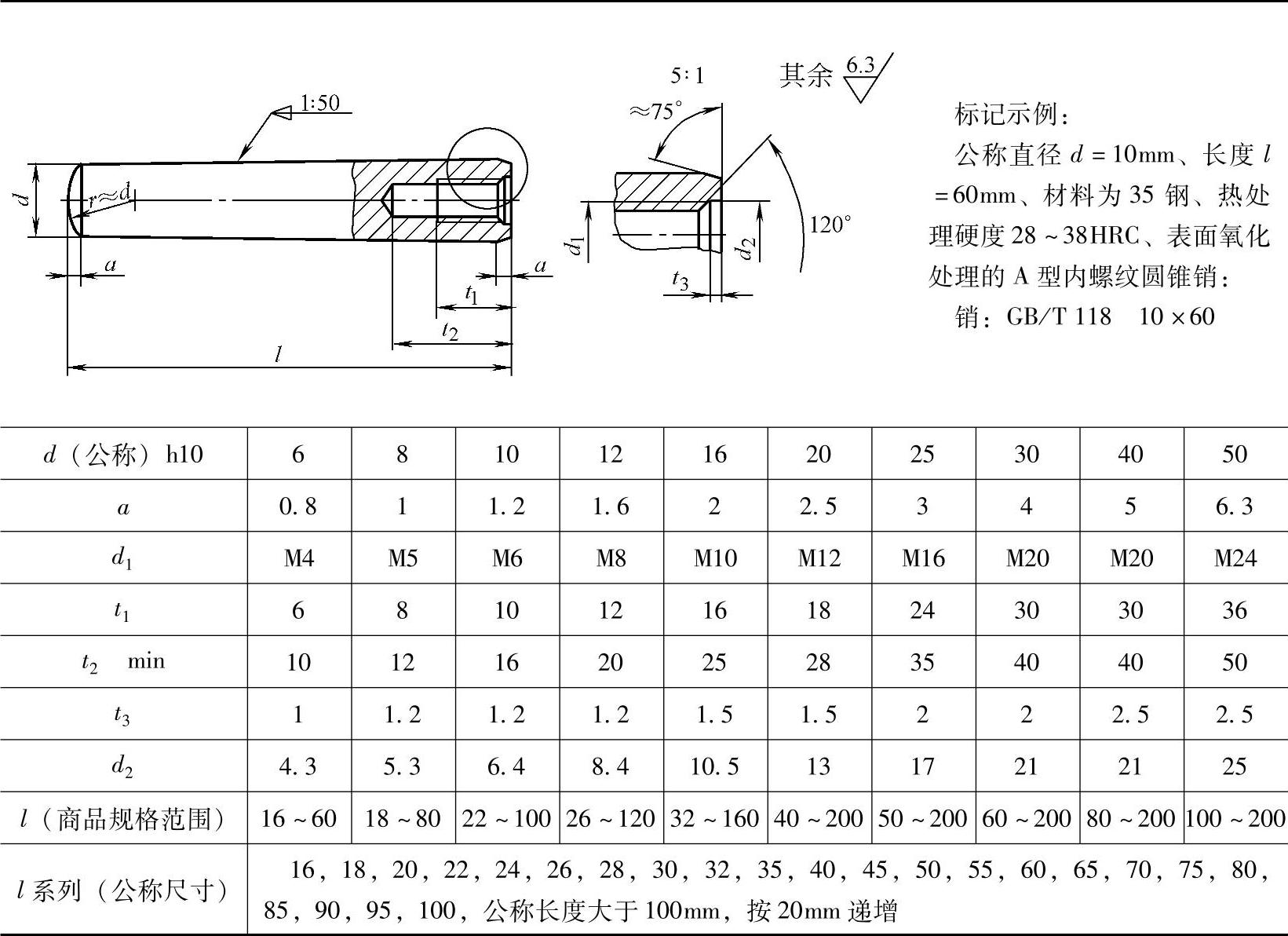

表1-209 内螺纹圆锥销(GB/T 118—2000) (单位:mm)

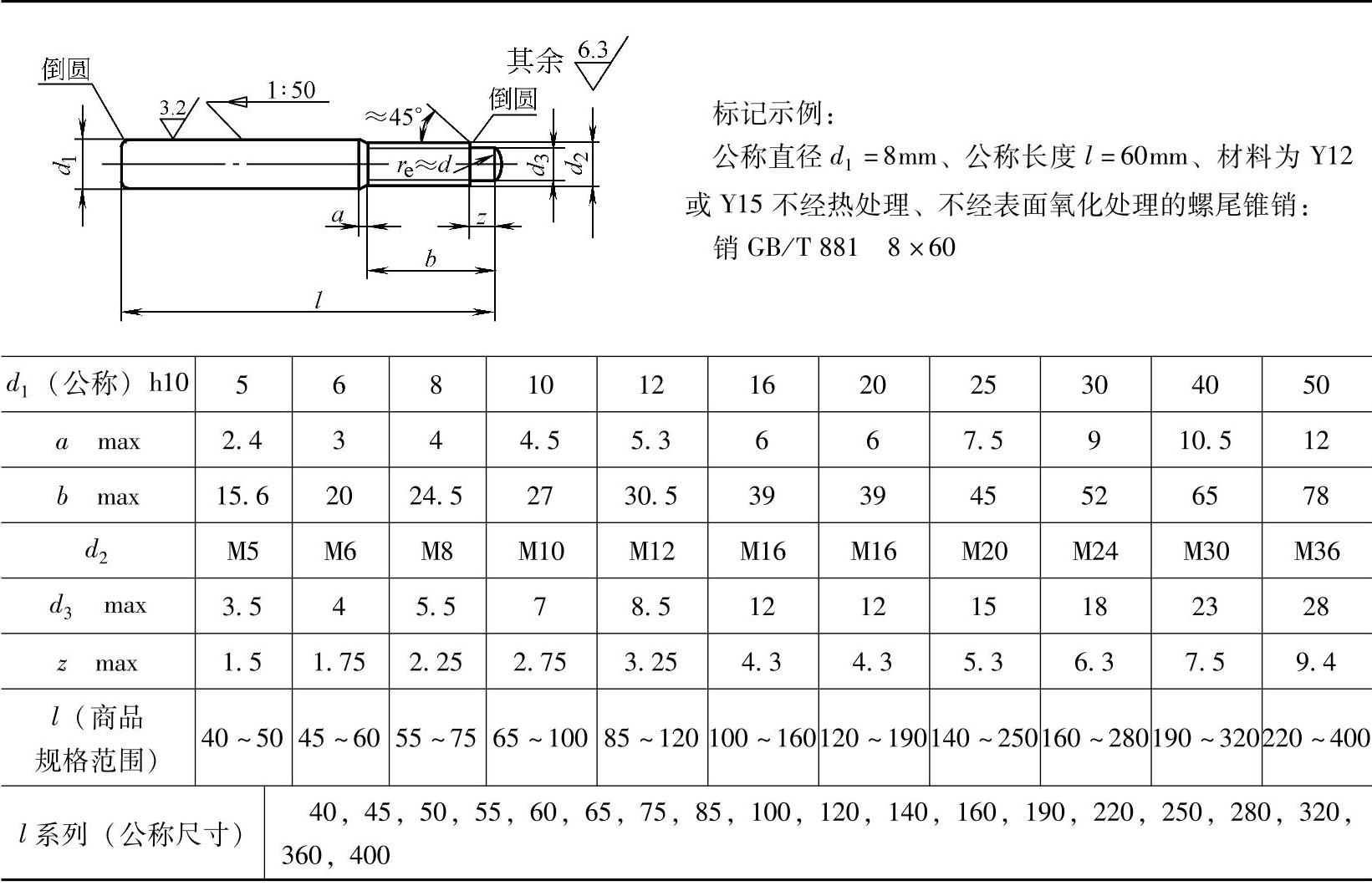

表1-210 螺尾锥销(GB/T 881—2000) (单位:mm)

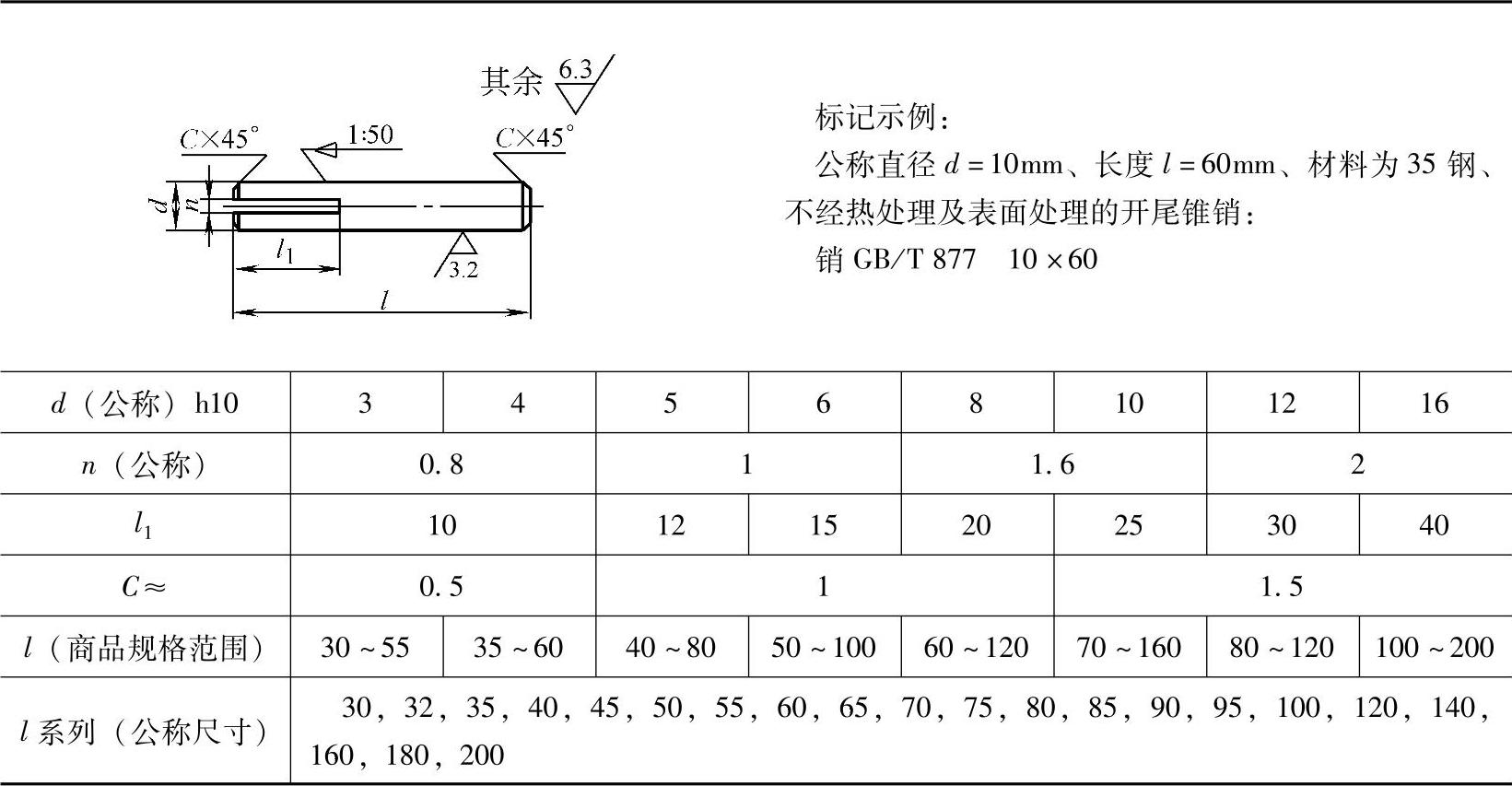

表1-211 开尾圆锥销(GB/T 877—1986) (单位:mm)


3.开口销和销轴

见表1-212~表1-214。

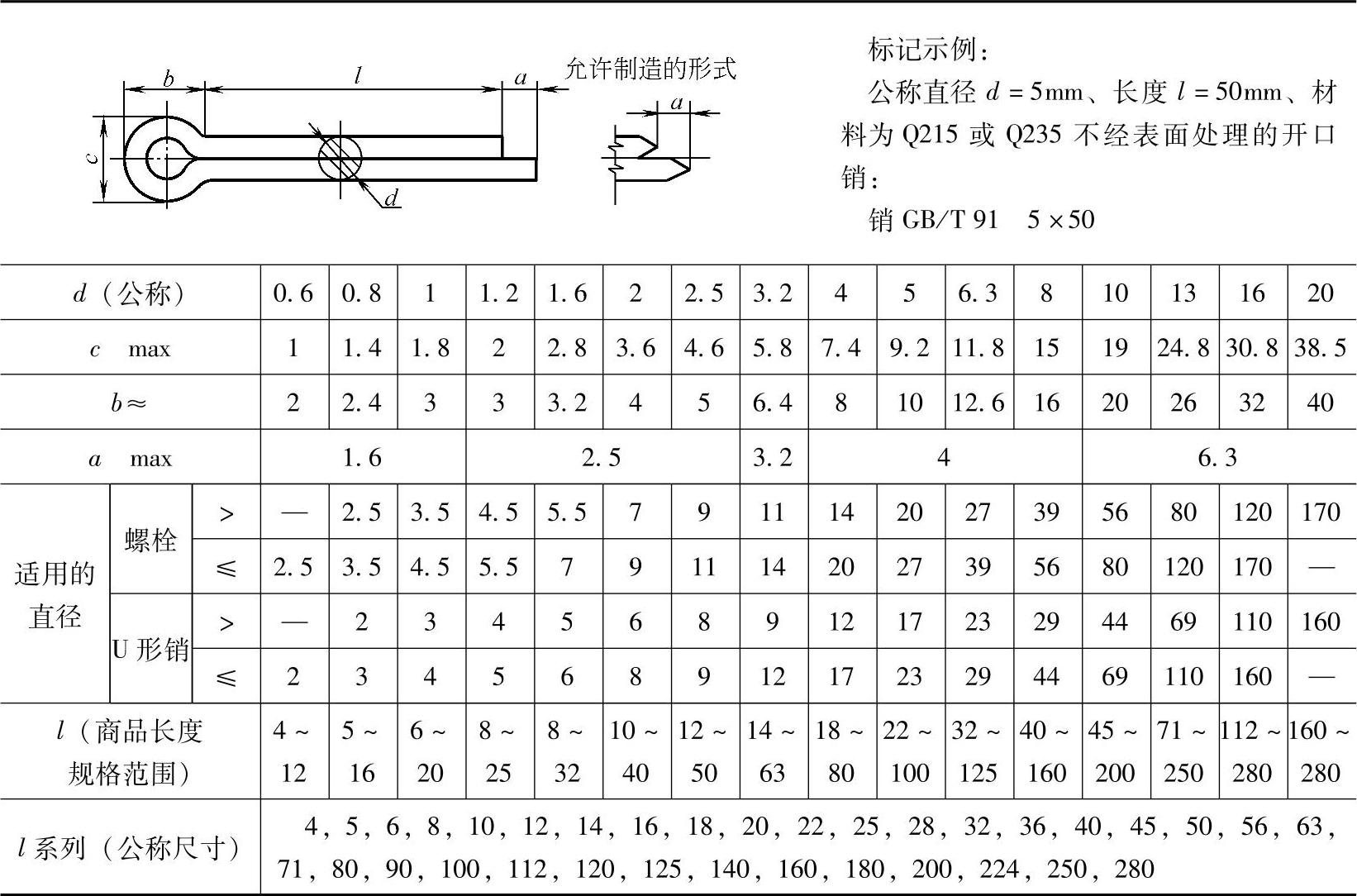

表1-212 开口销(GB/T 91—2000等效采用ISO 1234—1997) (单位:mm)


注:1.销孔的公称直径等于d(公称)。销孔直径推荐的公差为:d≤1.2mm;H13;d>1.2mm;H14。


3.根据使用需要,由供需双方协议,可采用d(公称)为3.6mm或12mm的规格。

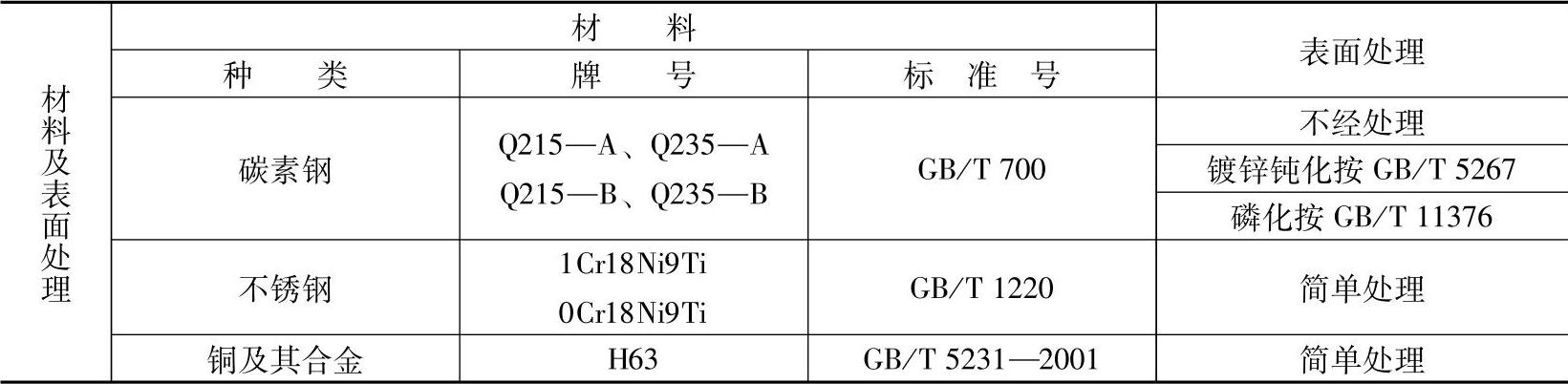

表1-213 开口销材料


表1-214 销轴(GB/T 882—1986) (单位:mm)
