螺钉长度范围及规格表：GB/T 818

时间：2023-06-23 理论教育 版权反馈
【摘要】：GB/T 818的M5长度范围为6～45mm。表1-118 开槽大圆柱头螺钉和开槽球面大圆柱头螺钉 ① 长度系列为2.5、3、4、5、6～16（2进位）、20。表1-119 内六角花形盘头螺钉、内六角花形沉头螺钉、内六角花形半沉头螺钉、内六角花形圆柱头螺钉 （续）（续）注：尽可能不采用括号内规格。

螺钉长度范围及规格表：GB/T 818

见表1-113～表1-146。

表1-113 开槽圆柱头螺钉（GB/T 65—2000）、开槽盘头螺钉（GB/T 67—2000）、开槽沉头螺钉（GB/T 68—2000）、开槽半沉头螺钉（GB/T 69—2000） （单位：mm）


（续）


① 长度系列（单位为mm）为2、2.5、3、4、5、6～16（2进位）、20～80（5进位）。

表1-114 十字槽盘头螺钉（GB/T 818—2000）、十字槽沉头螺钉（GB/T 819.1—2000）、十字槽半沉头螺钉（GB/T 820—2000）、十字槽圆柱头螺钉（GB/T 822—2000）、十字槽小盘头螺钉（GB/T 823—1988） （单位：mm）


（续）


（续）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为2、2.5、3、4、5、6～16（2进位）、20～80（5进位）。GB/T 818的M5长度范围为6～45mm。

表1-115 十字槽沉头螺钉（GB/T 819.2—1997） （单位：mm）


（续）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为2、2.5、3、4、5、6～16（2进位）、20～80（5进位）。GB/T 818的M5长度范围为6～45mm。

表1-116 精密机械用十字槽螺钉（GB/T 13806.1—1992） （单位：mm）


（续）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为1.6、（1.8）、2、（2.2）、2.5、（2.8）、3、（3.5）、4、（4.5）、5、（5.5）、6、（7）、8、（9）、10。

表1-117 开槽带孔球面圆柱头螺钉（GB/T 832—1988） （单位：mm）


（续）


① 长度系列（单位为mm）为2.5、3、4、5、6～16（2进位）、20～60（5进位）。

表1-118 开槽大圆柱头螺钉（GB/T 833—1988）和开槽球面大圆柱头螺钉（GB/T 947—1988） （单位：mm）


① 长度系列（单位为mm）为2.5、3、4、5、6～16（2进位）、20。

表1-119 内六角花形盘头螺钉（GB/T 2672—2004）、内六角花形沉头螺钉（GB/T 2673—2007）、内六角花形半沉头螺钉（GB/T 2674—2004）、内六角花形圆柱头螺钉（GB/T 2671.1—2004） （单位：mm）


（续）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为8～12（2进位）、（14）、16、20～50（5进位）、（55）、60、70、80。

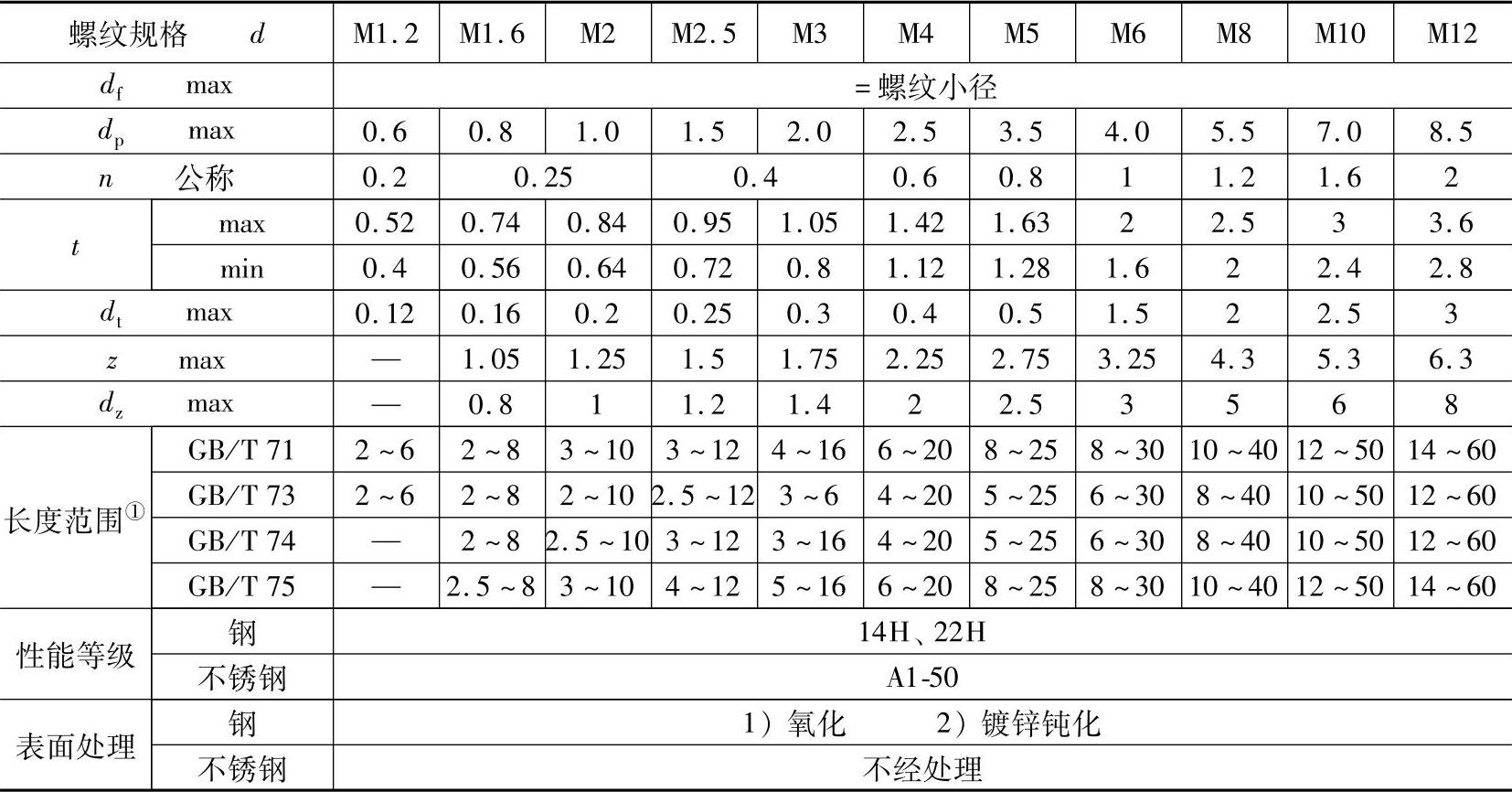

表1-120 开槽锥端紧定螺钉（GB/T 71—1985）、开槽平端紧定螺钉（GB/T 73—1985）、开槽凹端紧定螺钉（GB/T 74—1985）、开槽长圆柱端紧定螺钉（GB/T 75—1985） （单位：mm）


（续）


① 长度系列（单位为mm）为2、2.5、3、4、5、6～12（2进位）、（14）、16、20～50（5进位）、（55）、60。

表1-121 内六角平端紧定螺钉（GB/T 77—2000）、内六角锥端紧定螺钉（GB/T 78—2000）、内六角圆柱端紧定螺钉（GB/T 79—2000）、内六角凹端紧定螺钉（GB/T 80—2000） （单位：mm）


（续）


① 短螺钉的最小扳手啮合深度；

② 长螺钉的最小扳手啮合深度；

③ 长度系列（单位为mm）为2、2.5、3、4、5、6～12（2进位）、（14）、16、20～50（5进位）、（55）、60。

表1-122 方头长圆柱球面端紧定螺钉（GB/T 83—1988）、方头凹端紧定螺钉（GB/T 84—1988）、方头长圆柱端紧定螺钉（GB/T 85—1988）、方头短圆柱锥端紧定螺钉（GB/T 86—1988）、方头倒角端紧定螺钉（GB/T 821—1988） （单位：mm）


（续）


① 长度系列（单位为mm）为8、10、12、（14）、16、20～50（5进位）、（55）、60～100（10进位）。

表1-123 内六角圆柱头螺钉（GB/T 70.1—2000） （单位：mm）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）2.5、3、4、5、6～12（2进位）、（14）、16、20～50（5进位）、（55）、60、（65）、70～160（10进位）、180～200。

表1-124 内六角平圆头螺钉（GB/T 70.2—2000） （单位：mm）


① P——螺距。

② emin=1.14smin。

③ s应用综合测量方法进行检验。

④ 用于12.9级。

⑤ 用于其他性能等级。

⑥ 公称长度在下阶梯实线以下的螺钉，其螺纹长度：最小为2d+12mm；最大为距螺钉头部2P以内。由制造者确定。阶梯实线间的公称长度按GB/T 3106选定。

表1-125 内六角沉头螺钉（GB/T 70.3—2000） （单位：mm）


① 尽可能不采用括号内的规格。

② P——螺距。

③ emin=1.14smin。

④ F是头部的沉头公差。量规的F尺寸公差为：0-0.01。

⑤ s应用综合测量方法进行检验。

⑥ 用于12.9级。

⑦ 用于其他性能等级。

表1-126 内六角花形圆柱头螺钉8.8和10.9级（GB/T 2671.2—2004） （单位：mm）


（续）


（续）


（续）


① P——螺距。

② 用于在虚线以下的长度。

③ 对光滑头部。

④ 对滚花头部。(www.daowen.com)

⑤ 阶梯实线间为商品长度规格范围。虚线以上的长度，螺纹制到距头部3P以内；虚线以下的长度lg和ls按下式计算：

lgmax=l公称-b；lsmin=lgmax-5P，见GB/T 3106。

⑥ 尽可能不采用括号内的规格。

表1-127 开槽锥端定位螺钉（GB/T 72—1988）、开槽圆柱端定位螺钉（GB/T 829—1988） （单位：mm）


（续）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为1.5、2、2.5、3、4、5、6～12（2进位）、（14）、16、20～50（5进位）。

表1-128 开槽盘头定位螺钉（GB/T 828—1988） （单位：mm）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为1.5、2、2.5、3、4、5、6～12（2进位）、（14）、16、20。

表1-129 开槽圆柱头螺钉（GB/T 830—1988）、开槽无头轴位螺钉（GB/T 831—1988）、开槽球面圆柱头轴位螺钉（GB/T 946—1988） （单位：mm）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为1、1.2、1.6、2、2.5、3、4、5、6～12（2进位）、（14）、16、20。

表1-130 开槽盘头不脱出螺钉（GB/T 837—1988）、开槽沉头不脱出螺钉（GB/T 948—1988）、开槽半沉头不脱出螺钉（GB/T 949—1988） （单位：mm）


① 长度系列（单位为mm）为10、12、（14）、16、20～50（5进位）、（55）、60。

表1-131 六角头不脱出螺钉（GB/T 838—1988） （单位：mm）


（续）


① 长度系列（单位为mm）为（14）、16、20～50（5进位）、（55）、60、（65）、70、75、80、90、100。

表1-132 滚花头不脱出螺钉（GB/T 839—1988） （单位：mm）


① 长度系列（单位为mm）为10、12、（14）、16、20～50（5进位）、（55）、60。

表1-133 吊环螺钉（GB/T 825—1988） （单位：mm）


表1-134 滚花高头螺钉（GB/T 834—1988）和滚花平头螺钉（GB/T 835—1988） （单位：mm）


① 长度系列（单位为mm）为2、2.5、3、4、5、6、8、10、12、（14）、16、20～45（5进位）。

表1-135 滚花小头螺钉（GB/T 836—1988） （单位：mm）


（续）


① 长度系列（单位为mm）为3、4、5、6、8、10、12、（14）、16、20～40（5进位）。

表1-136 塑料滚花螺钉（GB/T 840—1988） （单位：mm）


① 长度系列（单位为mm）为8、10、12、16、20～50（5进位）、60、70、80。

表1-137 十字槽盘头自攻螺钉（GB/T 845—1985）、十字槽沉头自攻螺钉（GB/T 846—1985）和十字槽半沉头自攻螺钉（GB/T 847—1985） （单位：mm）


（续）


① 长度系列（单位为mm）为4.5、6.5、9.5、13、16、19、22、25、32、38、45、50。

表1-138 开槽盘头自攻螺钉（GB/T 5282—1985）、开槽沉头自攻螺钉（GB/T 5283—1985）和开槽半沉头自攻螺钉（GB/T 5284—1985） （单位：mm）


① 长度系列（单位为mm）为4.5、6.5、9.5、13、16、19、22、25、32、38、45、50。

表1-139 六角头自攻螺钉（GB/T 5285—1985）和十字槽凹穴六角头自攻螺钉（GB/T 9456—1988） （单位：mm）


① 长度系列（单位为mm）为4.5、6.5、9.5、13、16、19、22、25、32、38、45、50。

表1-140 十字槽自攻螺钉（GB/T 13806.2—1992） （单位：mm）


（续）


注：尽可能不采用括号内规格。

①　长度系列（单位为mm）为4、（4.5）、5、（5.5）、6、（7）、8、（9.5）、10、13、16、20、（22）、25。

表1-141　十字槽盘头自攻锁紧螺钉（GB/T 6560—1986）、十字槽沉头自攻锁紧螺钉（GB/T 6561—1986）和十字槽半沉头自攻锁紧螺钉（GB/T 6562—1986） （单位：mm）


（续）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为4、5、6、8、10、12、（14）、16、20、25、30、35、40。

表1-142 六角头自攻锁紧螺钉（GB/T 6563—1986） （单位：mm）


（续）


注：尽可能不采用括号内规格。

① 长度系列（单位为mm）为10、12、（14）、16、20～50（5进位）、（55）、60、（65）、70、80。

表1-143 十字槽盘头自钻自攻螺钉（GB/T 15856.1—2002）、十字槽沉头自钻自攻螺钉（GB/T 15856.2—2002）和十字槽半沉头自钻自攻螺钉（GB/T 15856.3—2002） （单位：mm）


（续）


① 长度系列（单位为mm）为13、16、19、22、25、32、38、45、50。

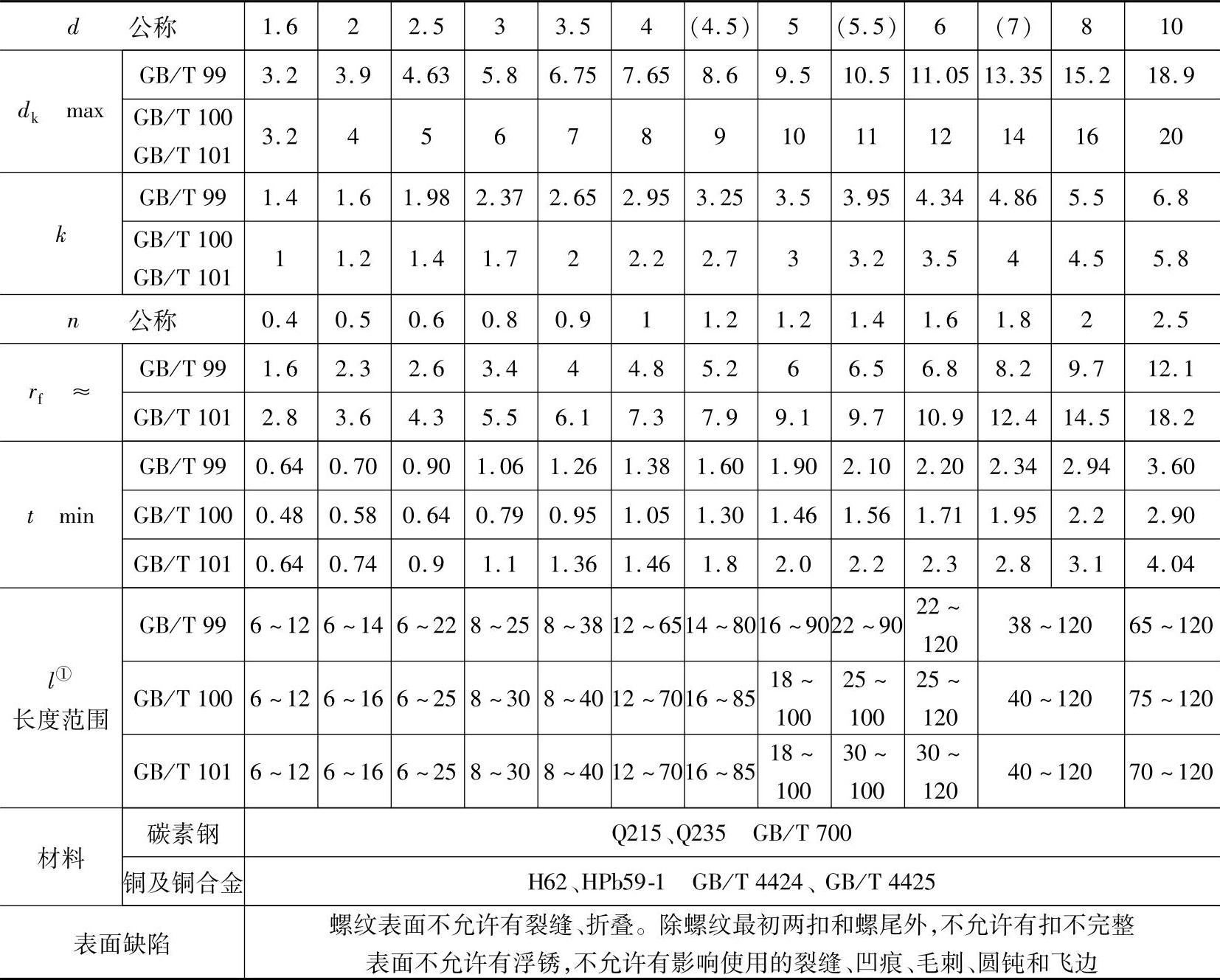

表1-144 开槽圆头木螺钉（GB/T 99—1986）、开槽沉头木螺钉（GB/T 100—1986）和开槽半沉头木螺钉（GB/T 101—1986） （单位：mm）


（续）


注：尽可能不采用括号内的规格。

① 长度系列（单位为mm）为6～20（2进位）、（22）、25、30、（32）、35、（38）、40～90（5进位）、100、120。

表1-145 六角头木螺钉（GB/T 102—1986） （单位：mm）


① 公称长度系列（单位为mm）为：35、40、50、65、80～200（20进位）、（225）、（250）。

表1-146 十字槽圆头木螺钉（GB/T 950—1986）、十字槽沉头木螺钉（GB/T 951—1986）和十字槽半沉头木螺钉（GB/T 952—1986） （单位：mm）


注：尽可能不采用括号内的规格。

① 公称长度系列（单位为mm）为：6～（22）（2进位）、25、30、（32）、35、（38）、40～90（5进位）、100、120。
