见表1-110~表1-112。
表1-110 双头螺柱bm=d(GB/T 897—1988)bm=1.25d(GB/T 898—1988)、bm=1.5d(GB/T 899—1988)和bm=2d(GB/T 900—1988) (单位:mm)
(续)
注:1.尽可能不采用括号内的规格。
2.旋入机体端可以采用过渡或过盈配合螺纹:GB/T 897~899:GM、G2M;GB/T 900:GM、G3M、YM。
3.旋入螺母端可以采用细牙螺纹。
4.性能等级:钢—4.8、5.8、6.8、8.8、10.9、12.9;不锈钢—A2-50、A2-70。
5.表面处理:钢—不经处理、氧化、镀锌钝化;不锈钢—不经处理。
① 长度系列(单位为mm)为12、(14)、16、(18)、20、(22)、25、(28)、30、(32)、35、(38)、40、45、50、(55)、60、(65)、70、75、80、85、90、95、100~260(10进位)、280、300。
表1-111 B级等长双头螺柱(GB/T 901—1988) (单位:mm)(www.daowen.com)
注:尽可能不采用括号内的规格。
① 长度系列(单位为mm)为10、12、(14)、16、(18)、20、(22)、25、(28)、30、(32)、35、(38)、40、45、50、(55)、60、(65)、70、(75)、80、(85)、90、(95)、100~260(10进位)、280、300、320、350、380、400、420、450、480、500。

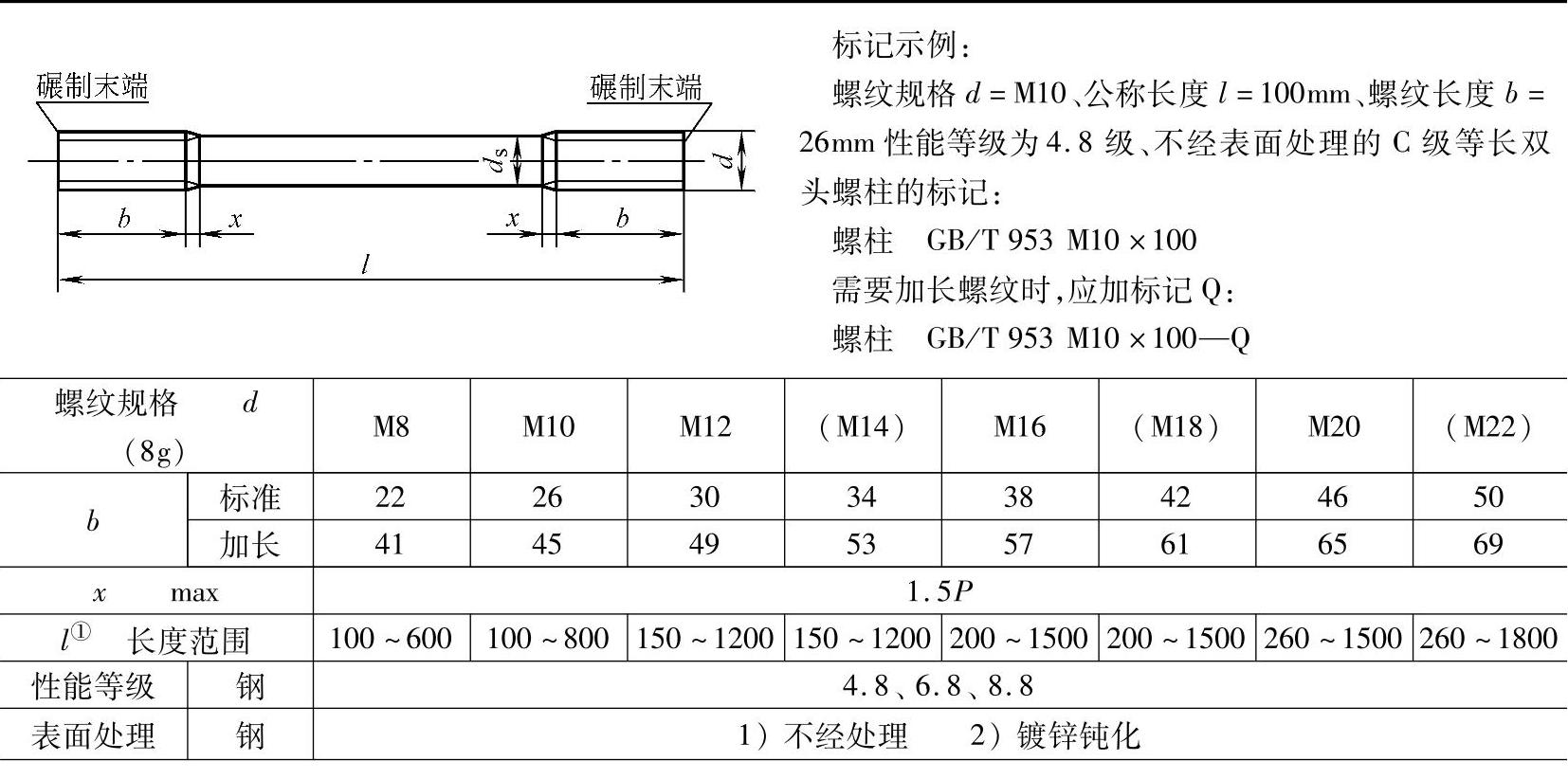

表1-112 C级等长双头螺柱(GB/T 953—1988) (单位:mm)
(续)
注:1.尽可能不采用括号内的规格。
2.性能等级(钢):4.8、6.8、8.8。
3.表面处理(钢):不经处理,镀锌钝化。
① 长度系列(单位为mm)为100~200(10进位)、220~320(20进位)、350、380、400、420、450、480、500~1000(50进位)、1100~2500(100进位)。
