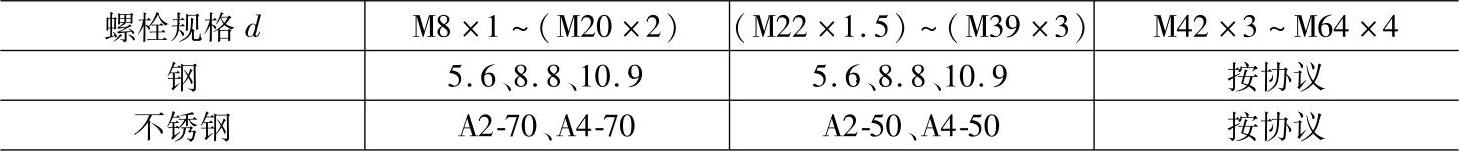

螺栓规格和性能等级表:GB/T 5785

见表1-83~表1-109。

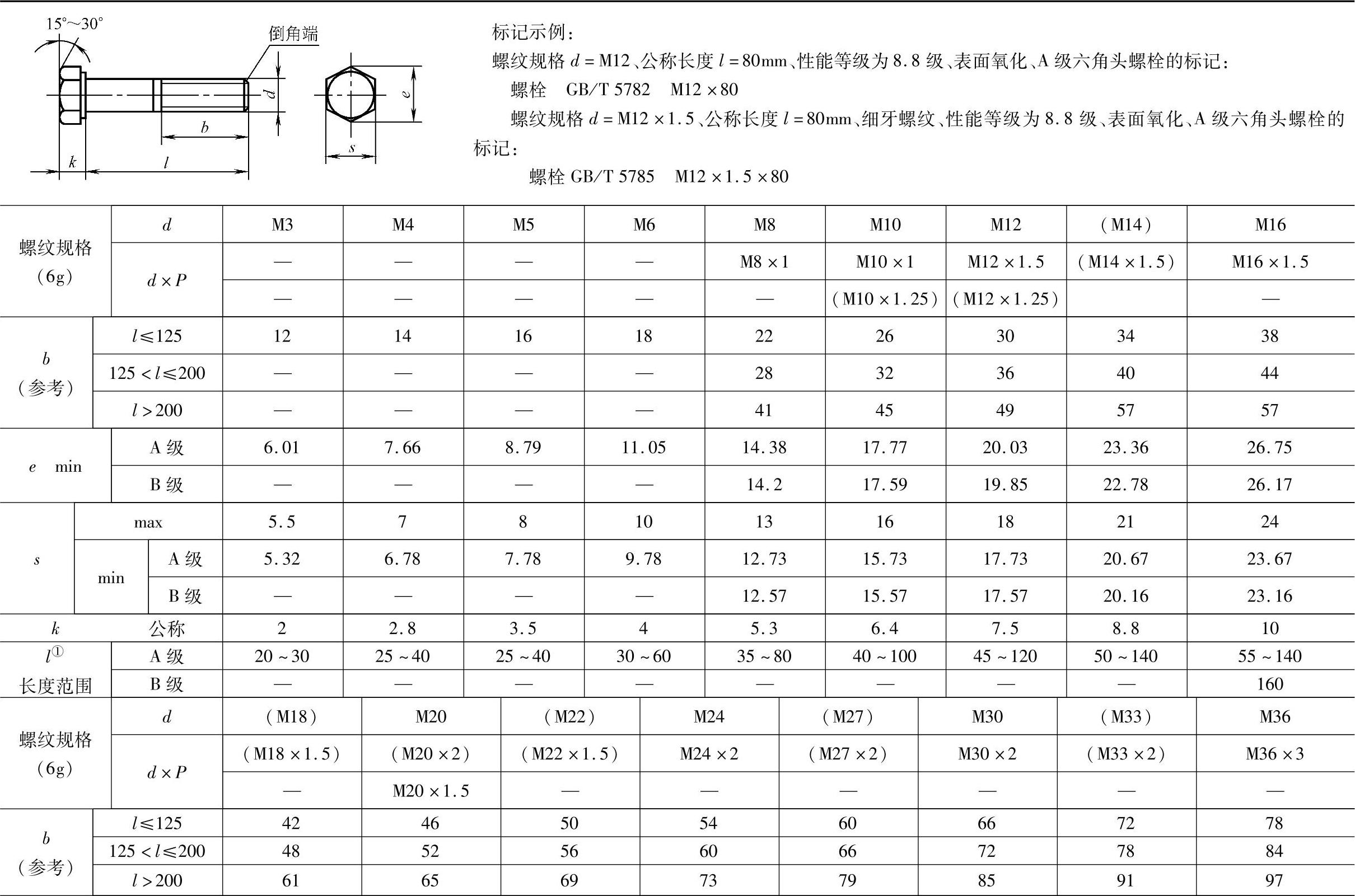

表1-83 粗牙(GB/T 5782—2000)、细牙(GB/T 5785—2000)六角头螺栓 (单位:mm)

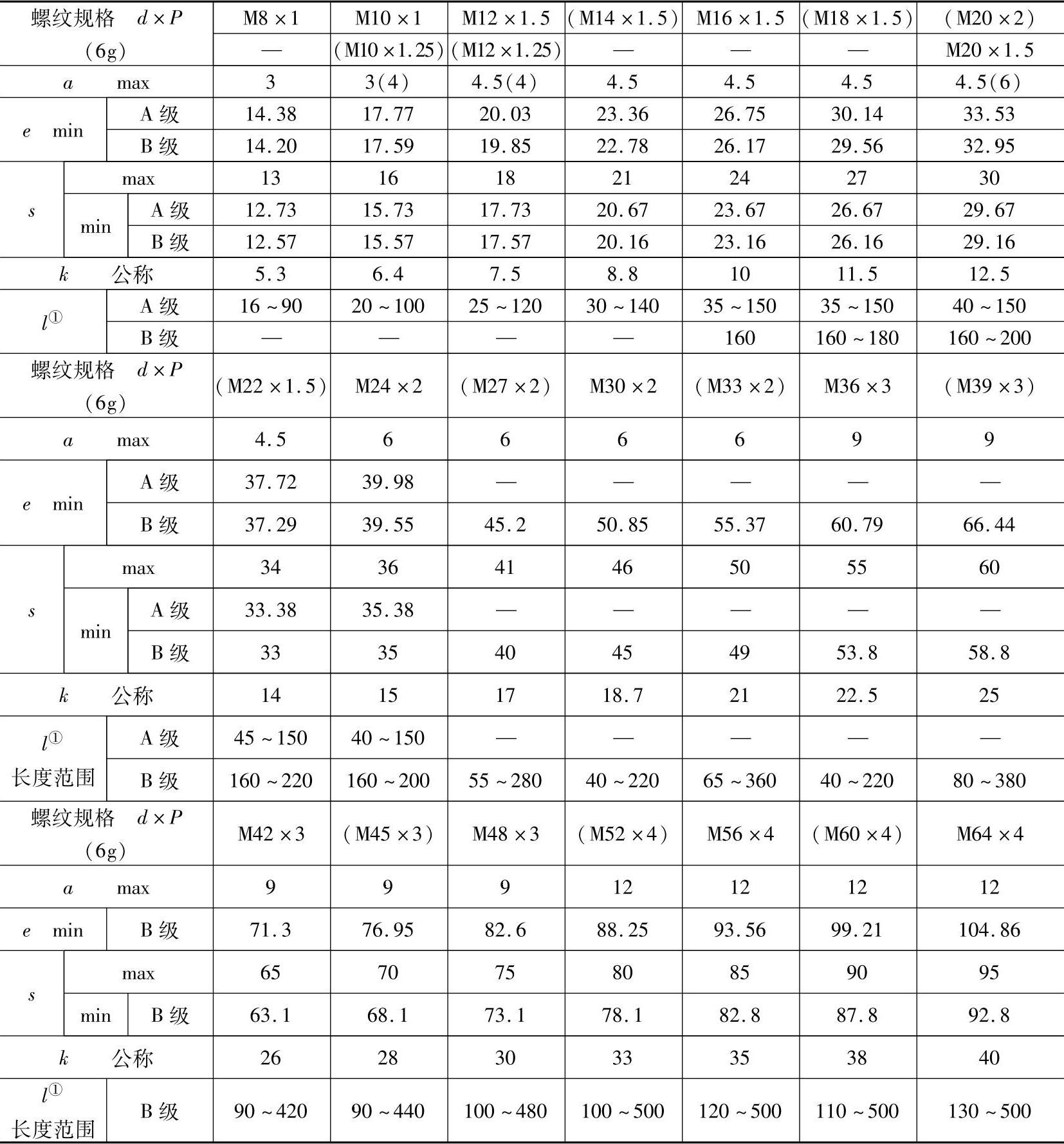

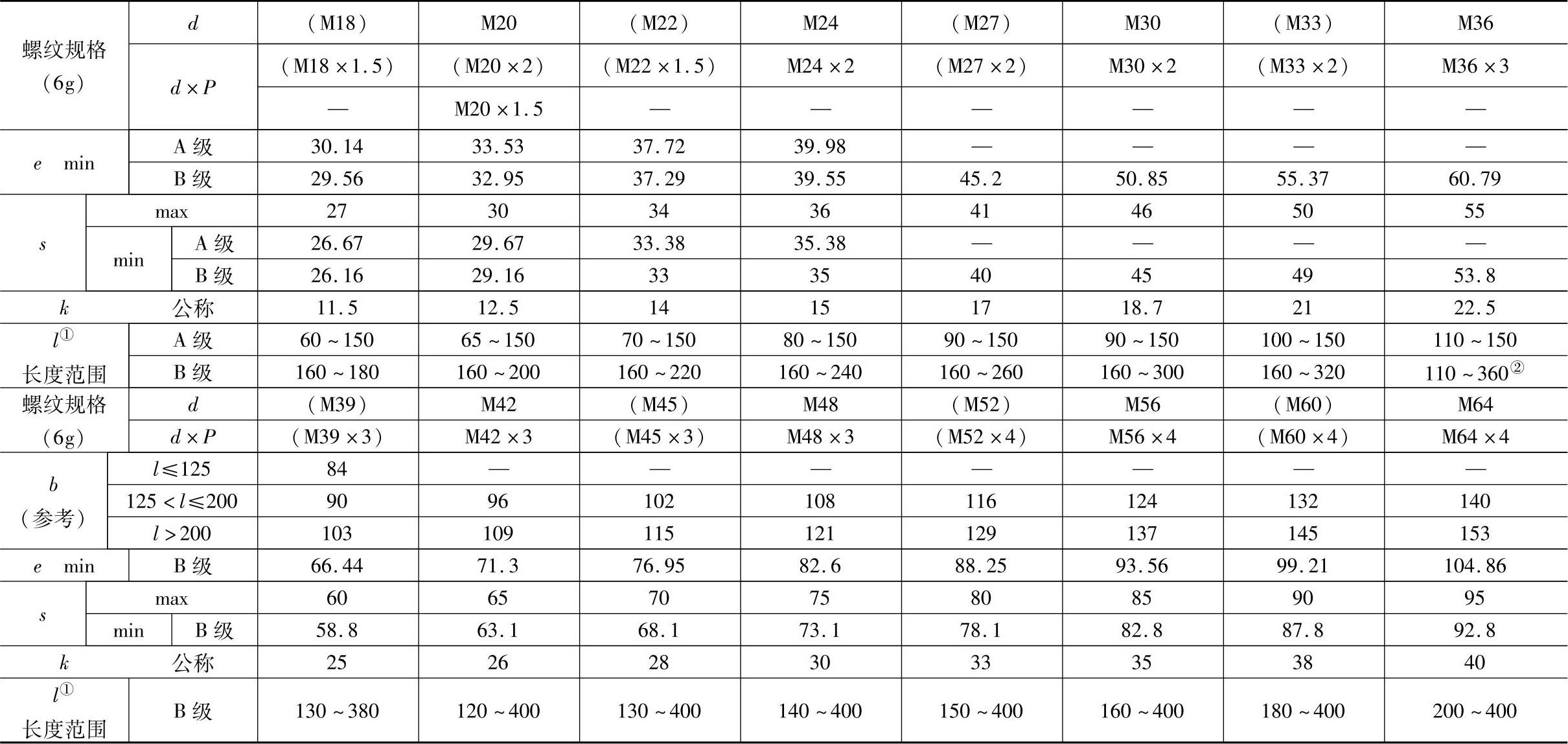

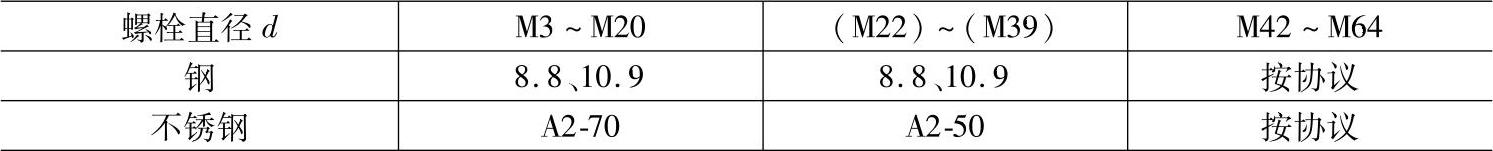

(续)


注:1.括号内为非优选的螺纹规格,尽可能不采用。

2.表面处理、钢—氧化、镀锌钝化不锈钢—不经处理。


长度系列(单位为mm)为20~50(5进位)、(55)、60、(65)、70~160(10进位)、180~400(20进位)。

② GB/T 5785规定为160~300。

表1-84 粗牙全螺纹六角头螺栓(GB/T 5783—2000) (单位:mm)


注:1.括号内为非优选的螺纹规格。

2.表面处理、钢—氧化、镀锌钝化;不锈钢—不经处理。


① 长度系列(单位为mm)为6、8、10、12、16、20~70(5进位)、70~160(10进位)、160~200(20进位)。

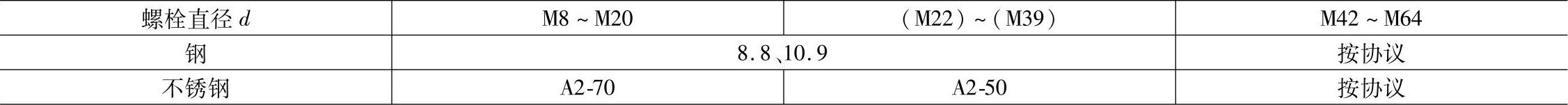

表1-85 细牙全螺纹六角头螺栓(GB/T 5786—2000) (单位:mm)


注:1.括号内为非优选的螺纹规格。

2.标记示例

螺纹规格d=M12×1.5、公称长度l=80mm、细牙螺纹、性能等级为8.8级、表面氧化、全螺纹、A级六角头螺栓的标记:螺栓GB/T 5786 M12×1.5×80

3.表面处理:钢—氧化,不锈钢—简单处理。


① 长度系列(单位为mm)为16、20~70(5进位)、70~160(10进位)、180~500(20进位)。

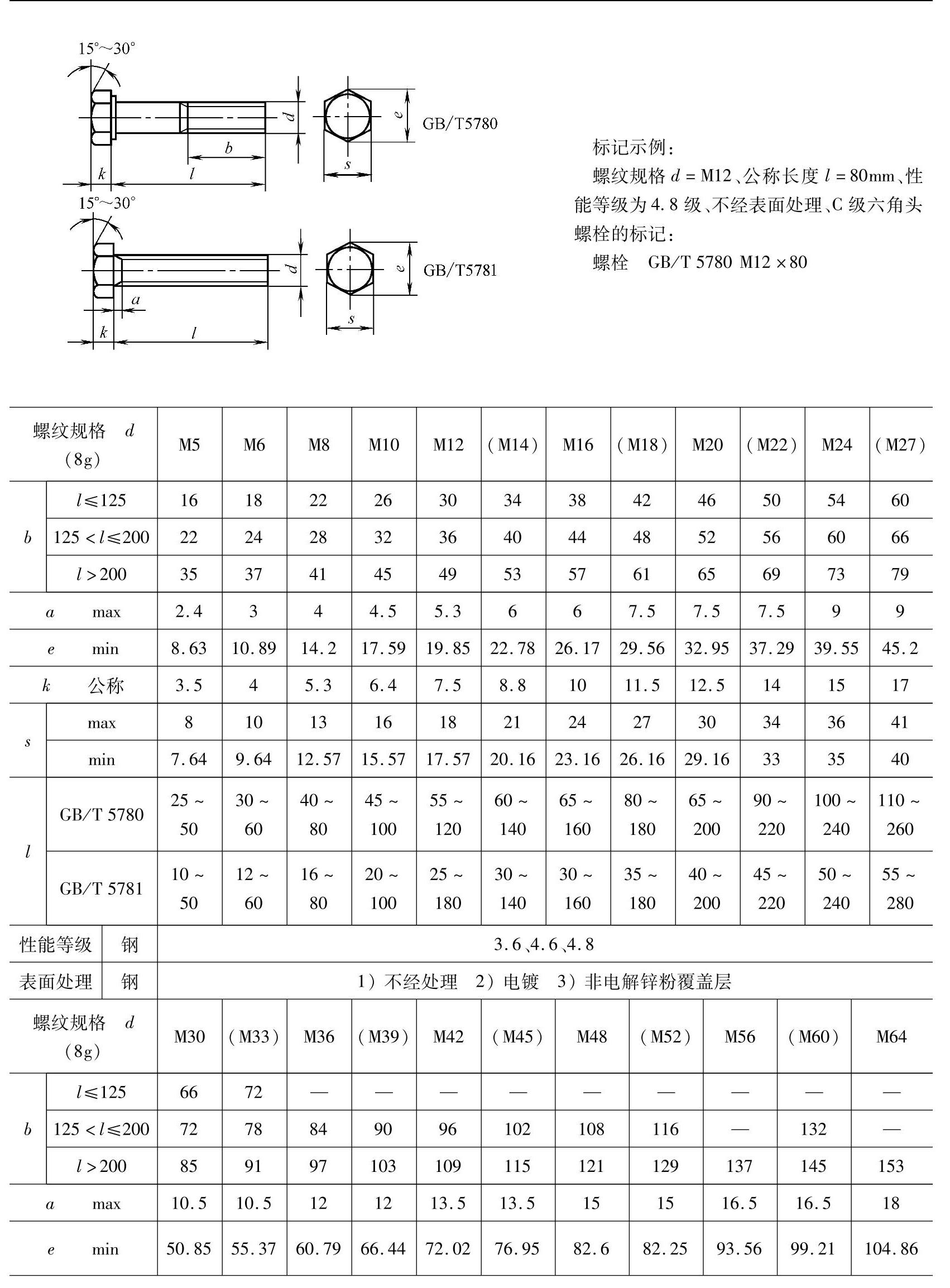

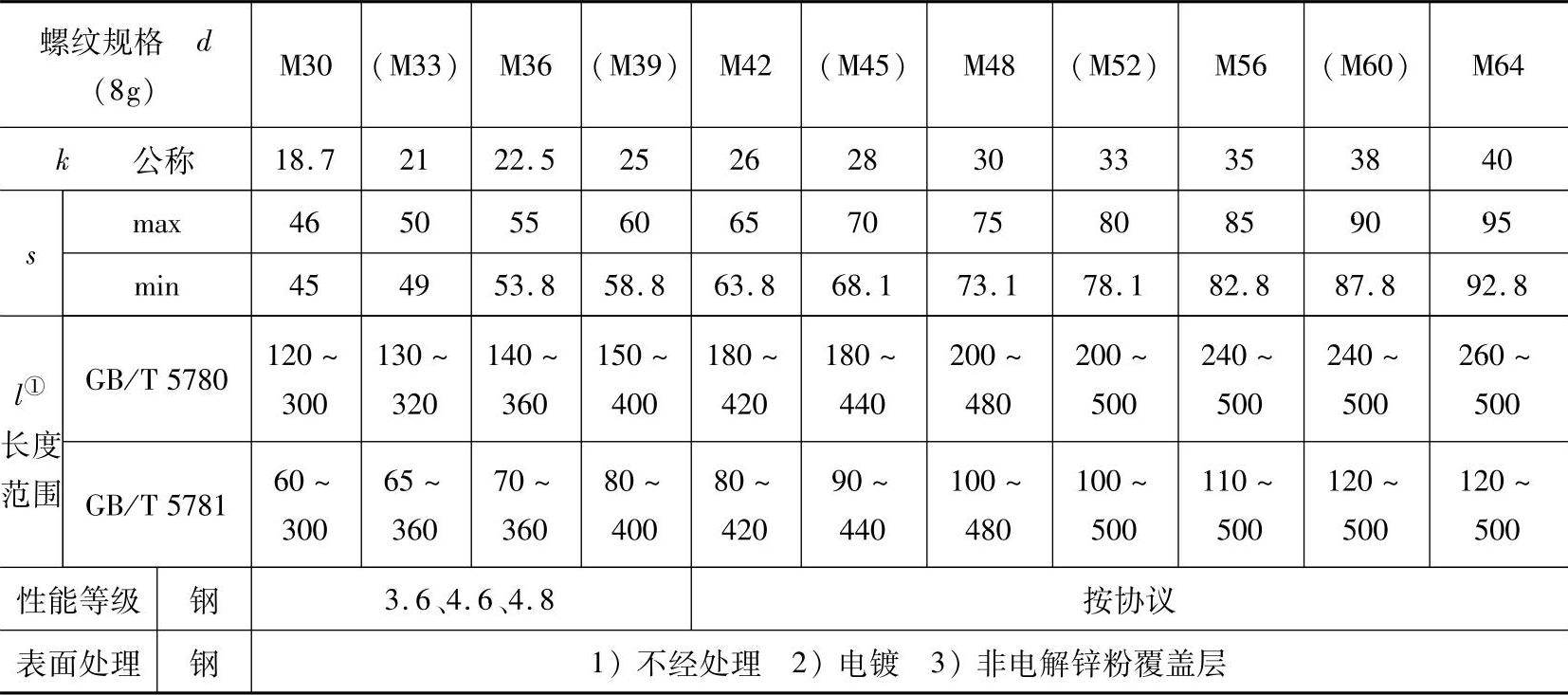

表1-86 C级六角头螺栓(GB/T 5780—2000)和全螺纹六角头螺栓(GB/T 5781—2000) (单位:mm)


(续)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为10、12、16、20~75(5进位)、70~150(10进位)、180~500(20进位)。

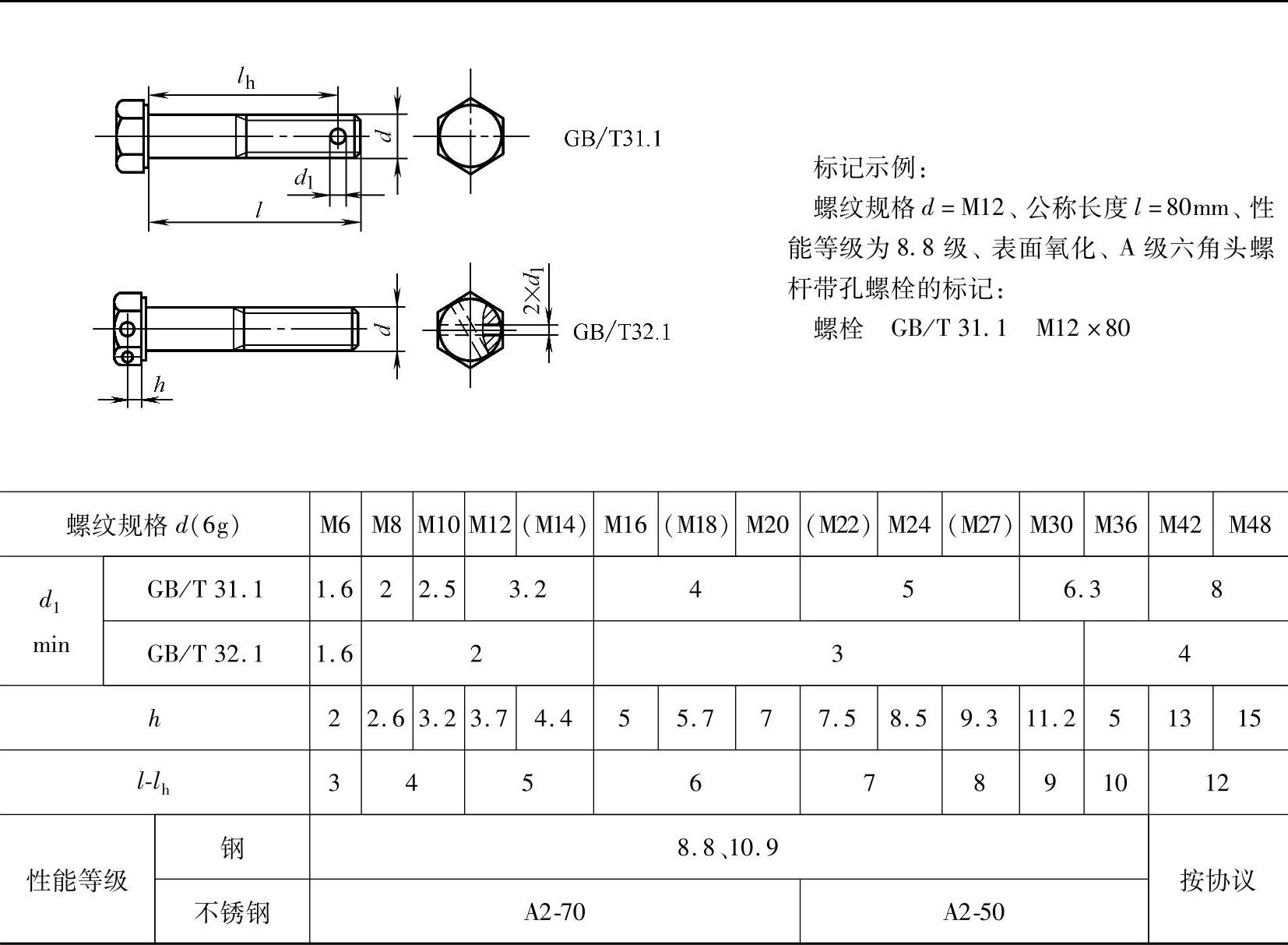

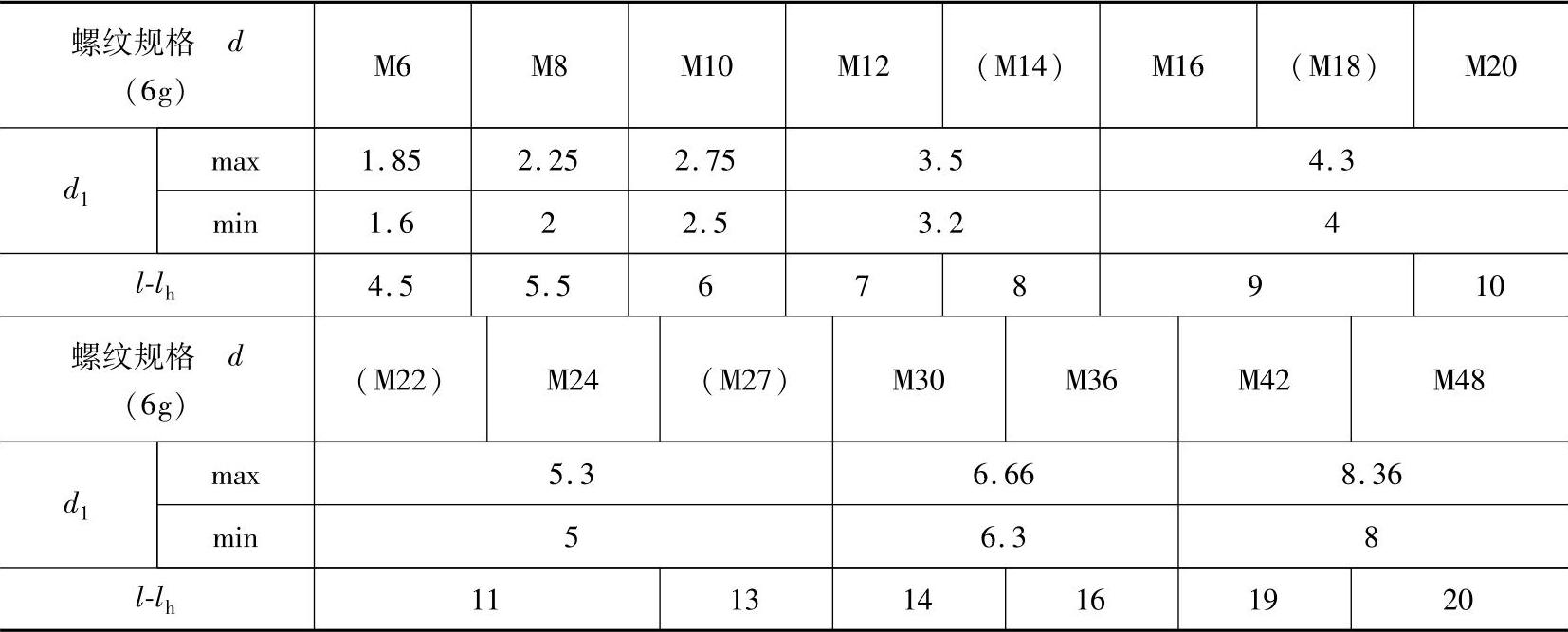

表1-87 螺杆带孔(GB/T 31.1—1988)、头部带孔(GB/T 32.1—1988)六角头螺栓 (单位:mm)


注:1.尽可能不采用括号内的规格。

2.表面处理:钢—氧化,镀锌钝化;不锈钢—不经处理。

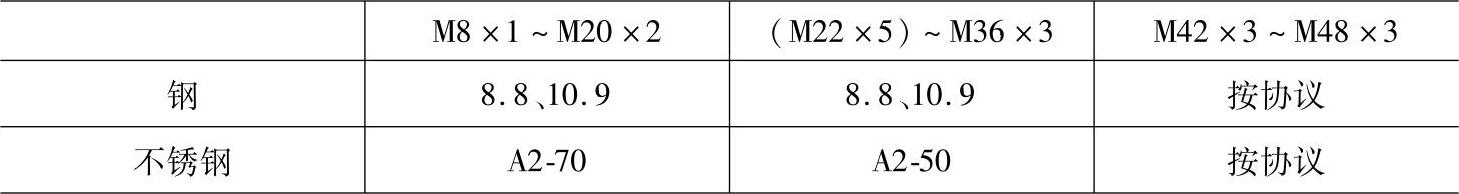

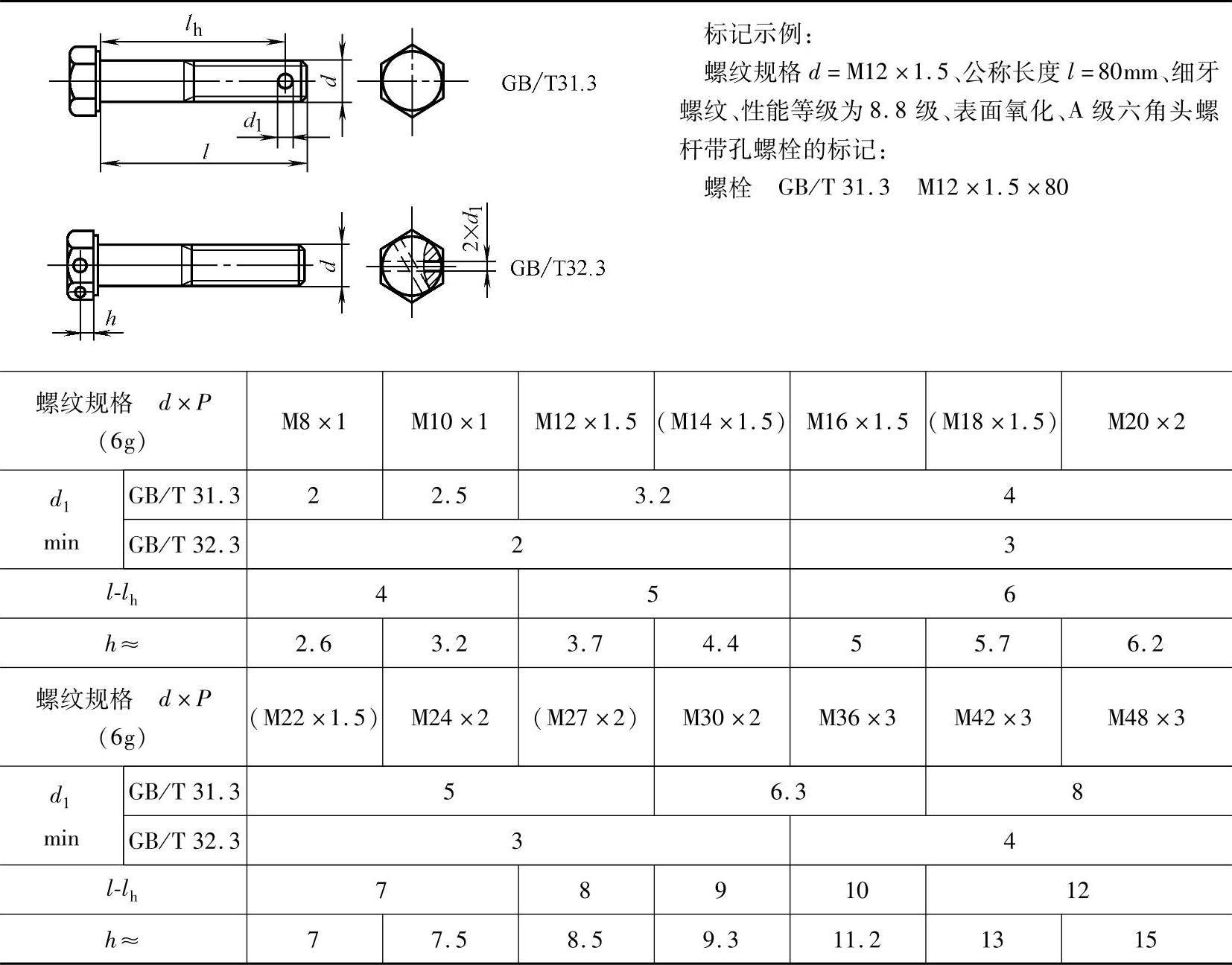

表1-88 细牙螺杆带孔(GB/T 31.3—1988)、细牙头部带孔(GB/T 32.3—1988)六角头螺栓 (单位:mm)


注:1.尽可能不采用括号内的规格。

2.表面处理:钢—氧化、镀锌钝化;不锈钢—不经处理。

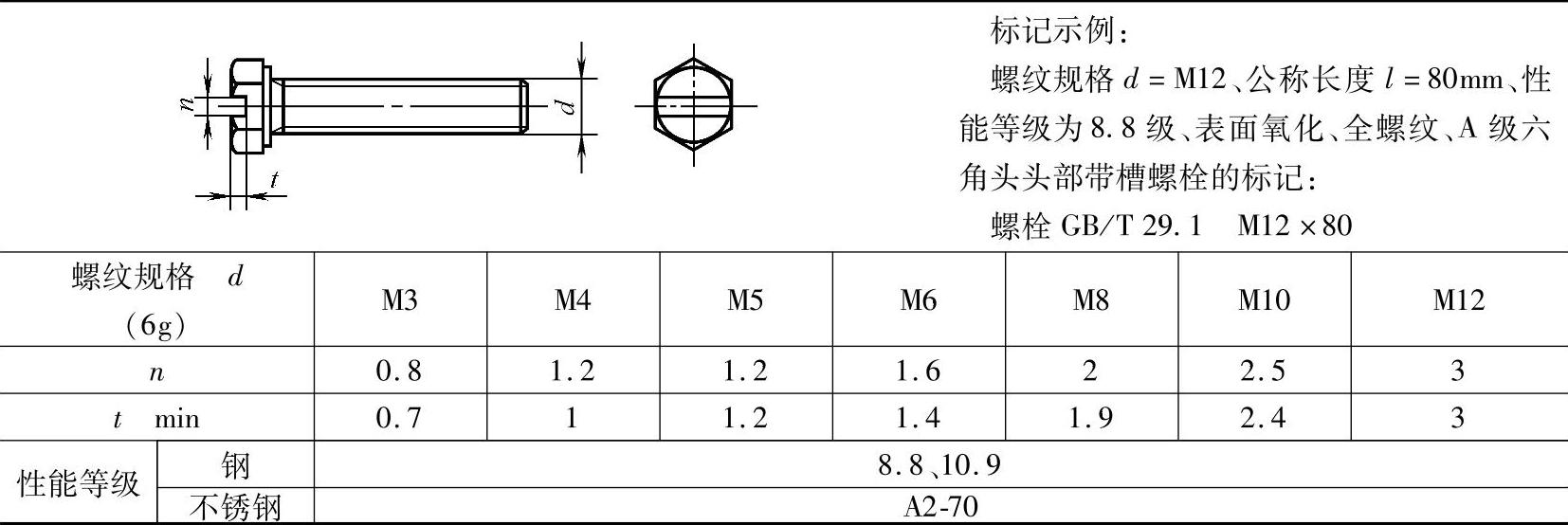

表1-89 六角头头部带槽螺栓(GB/T 29.1—1988) (单位:mm)


表1-90 B级细杆六角头螺栓(GB/T 5784—1986) (单位:mm)


注:1.尽可能不采用括号内的规格。

2.表面处理:钢—不经处理、镀锌钝化、氧化;不锈钢—不经处理。

① 长度系列(单位为mm)为20~50(5进位)、(55)、60、(65)、70~150(10进位)。

表1-91 六角头铰制孔用螺栓(GB/T 27—1988) (单位:mm)


(续)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为25、(28)、30、35、(38)、40~50(5进位)、(55)、60、(65)、70、(75)、80、(85)、90、(95)、100~260(10进位)、280、300。

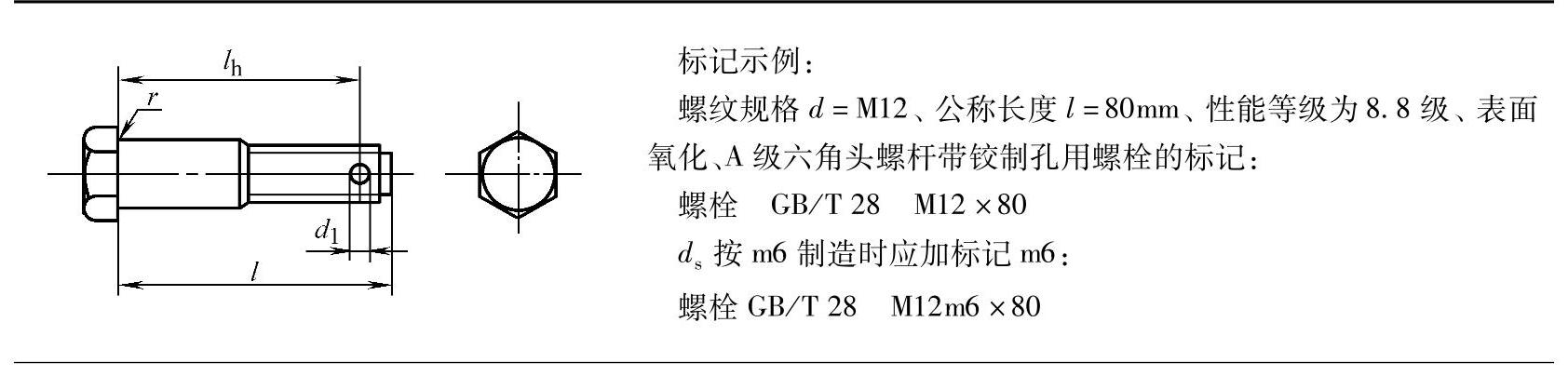

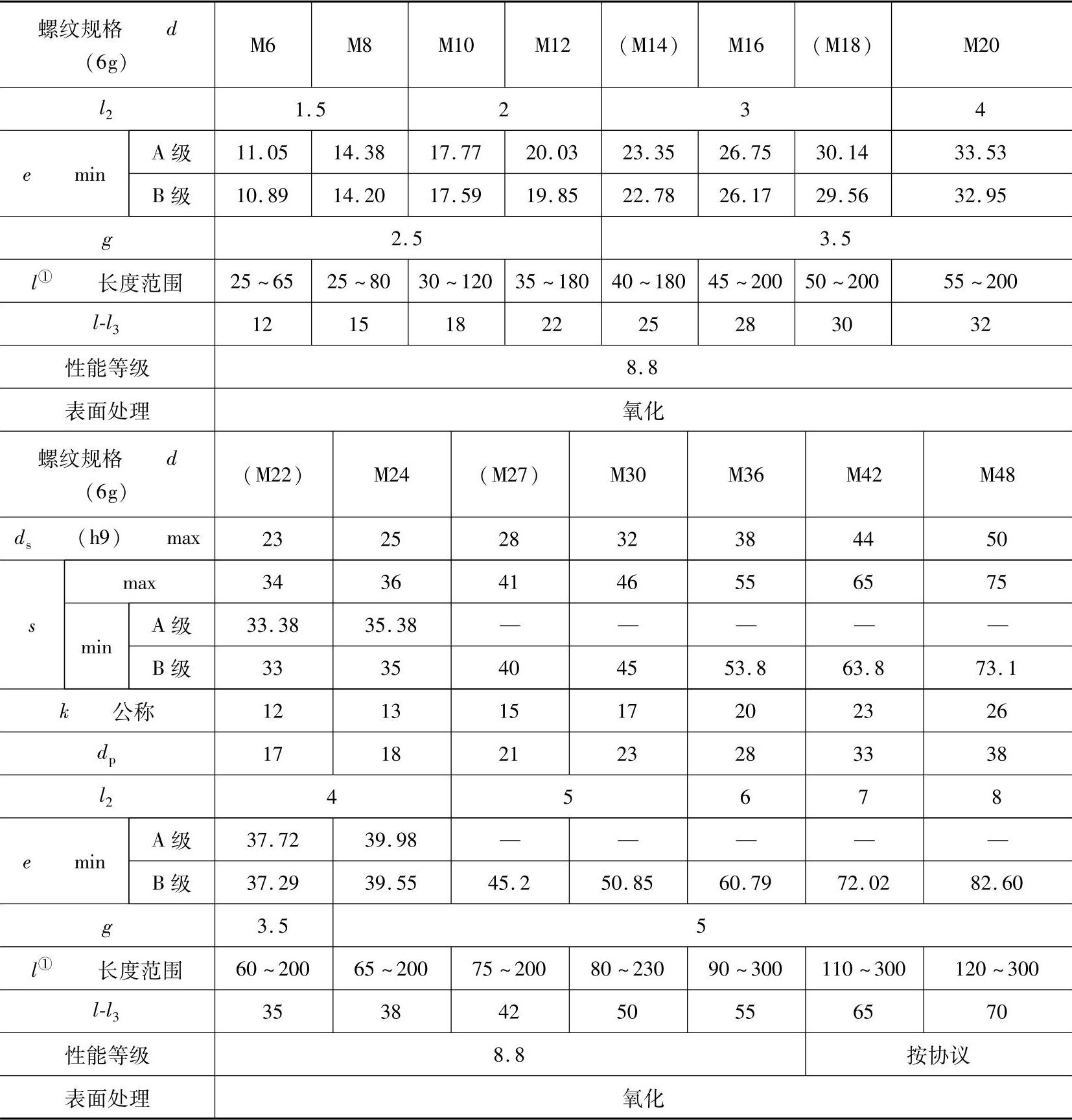

表1-92 六角头螺杆带孔铰制孔用螺栓(GB/T 28—1988) (单位:mm)


(续)


注:尽可能不采用括号内的规格。

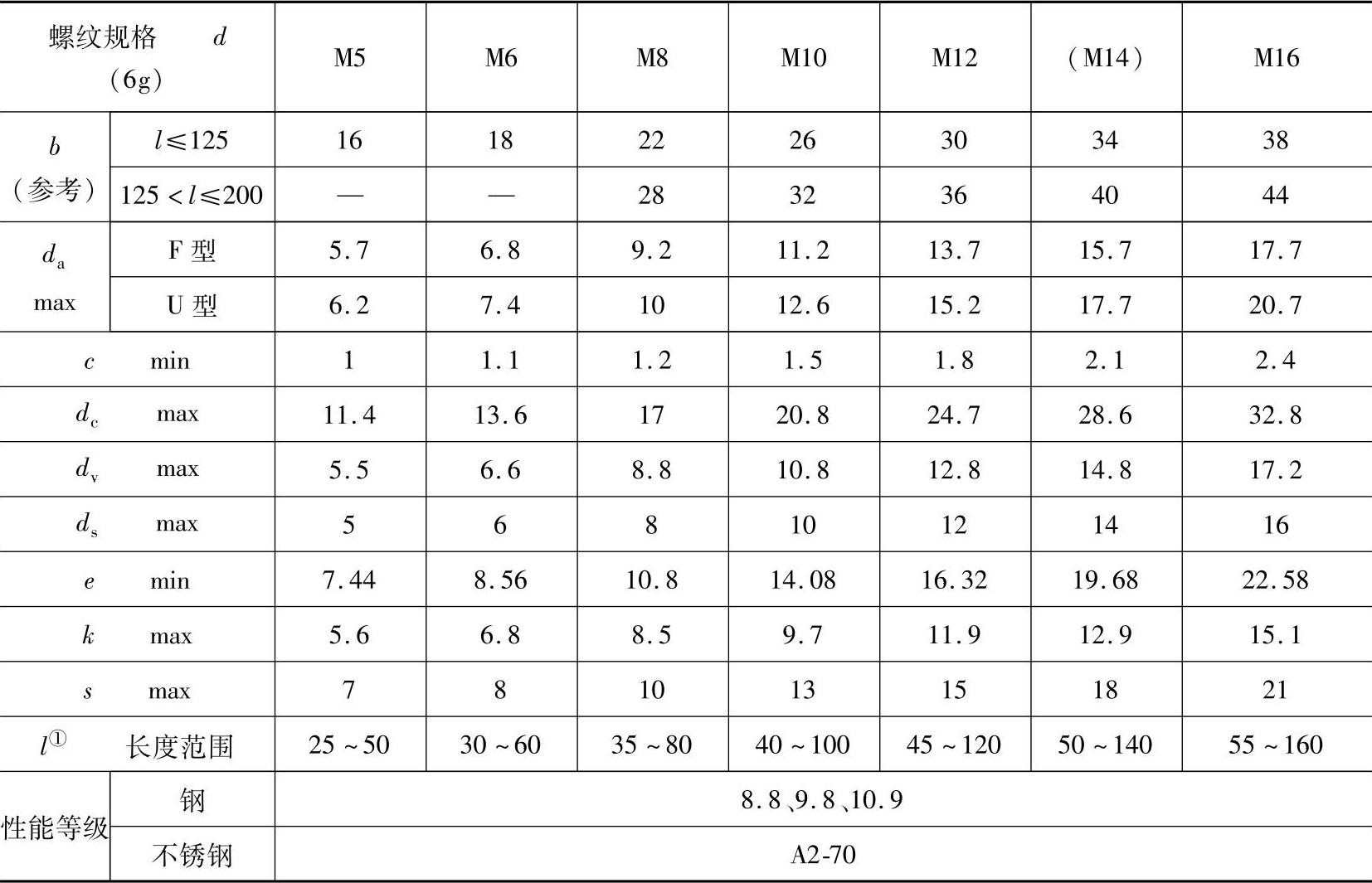

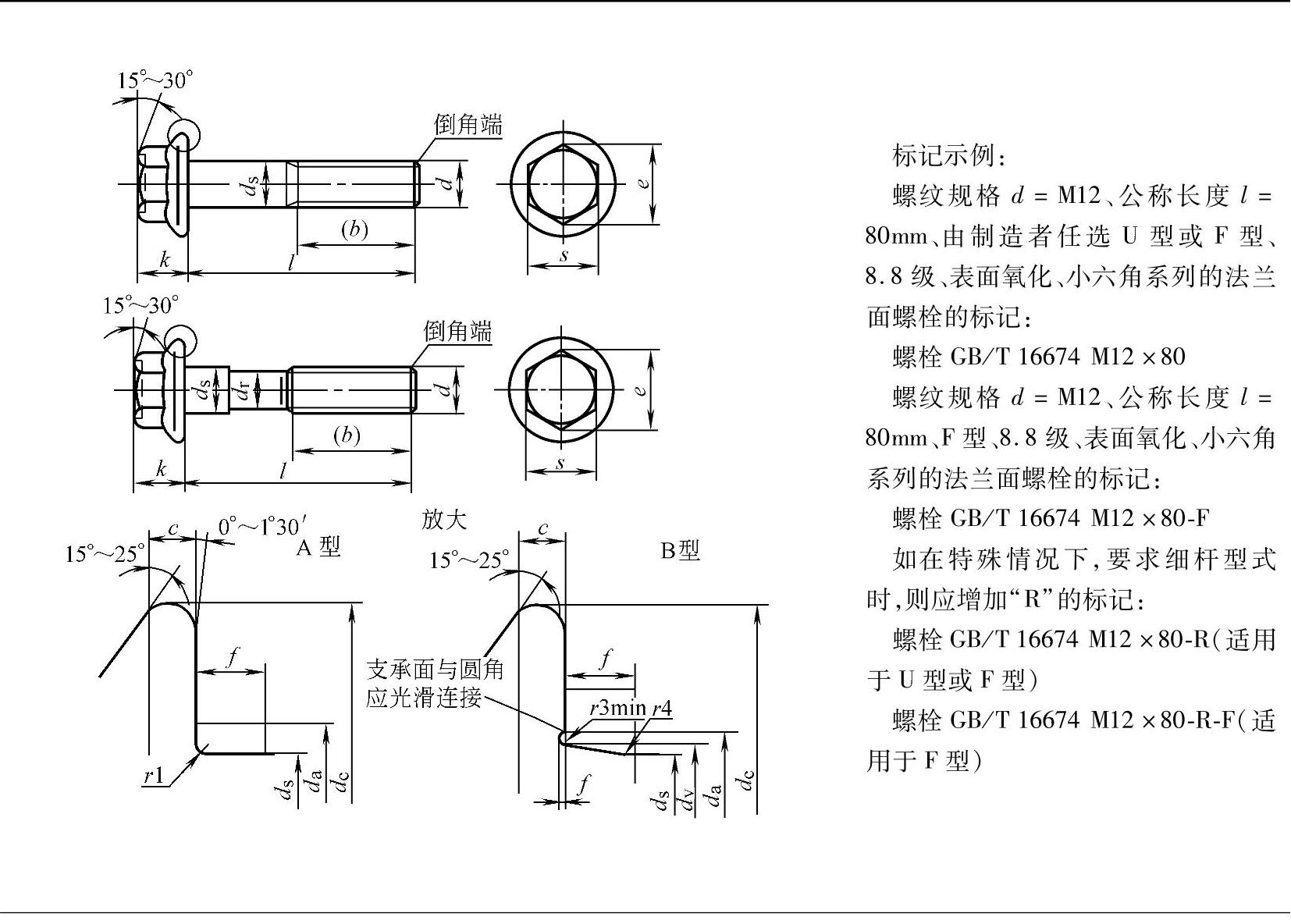

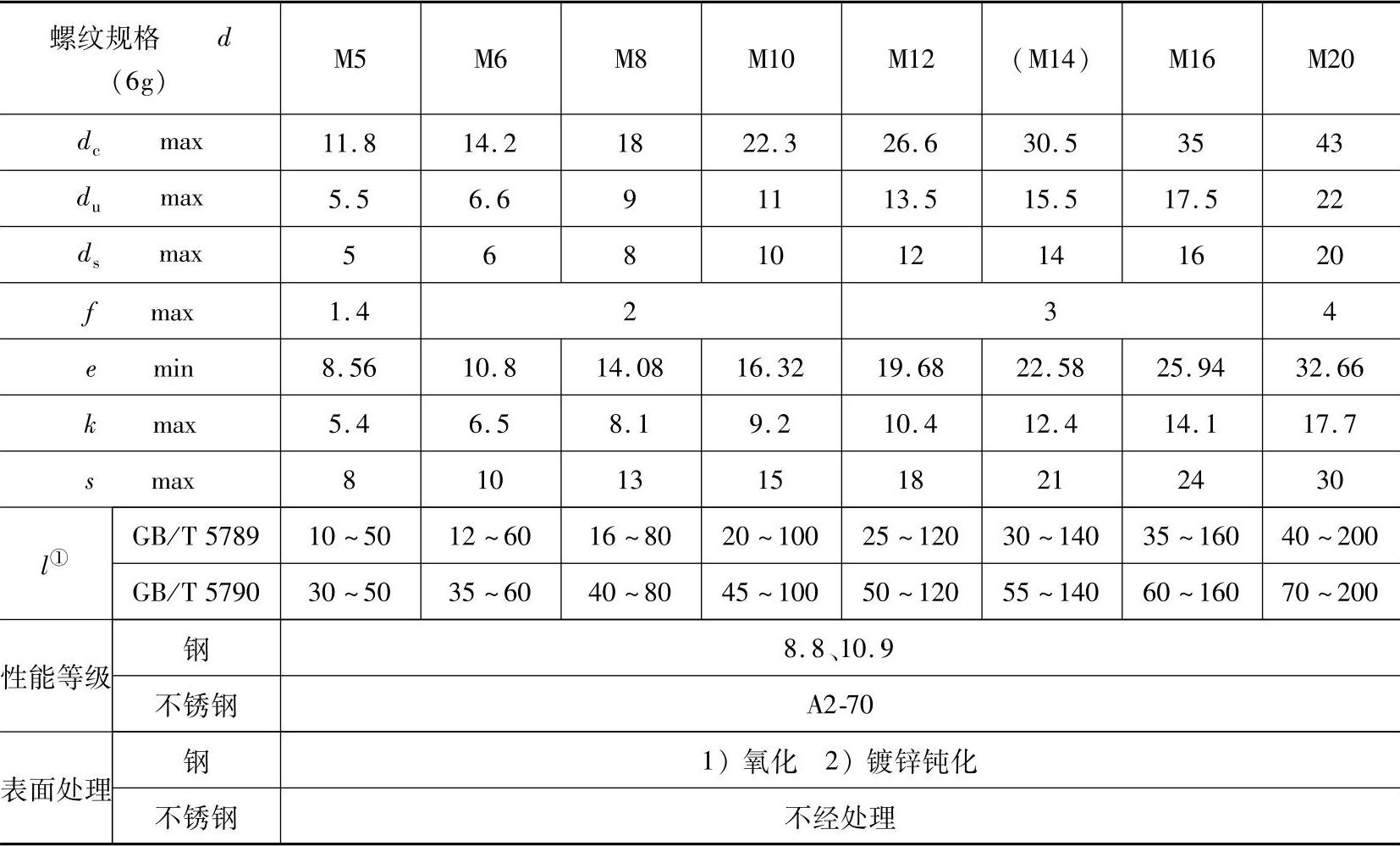

表1-93 B级加大系列(GB/T 5789—1986)、B级细杆加大系列(GB/T 5790—1986)六角法兰面螺栓 (单位:mm)


(续)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为10、12、16、20~50(5进位)、(55)、60、(65)、70~200(10进位)。

表1-94 A级小系列六角法兰面螺栓(GB/T 16674.1—2004)(单位:mm)


(续)


注:尽可能不采用括号内的规格。(www.daowen.com)

① 长度系列(单位为mm)为25~50(5进位)、(55)、60、(65)、70~160(10进位)。

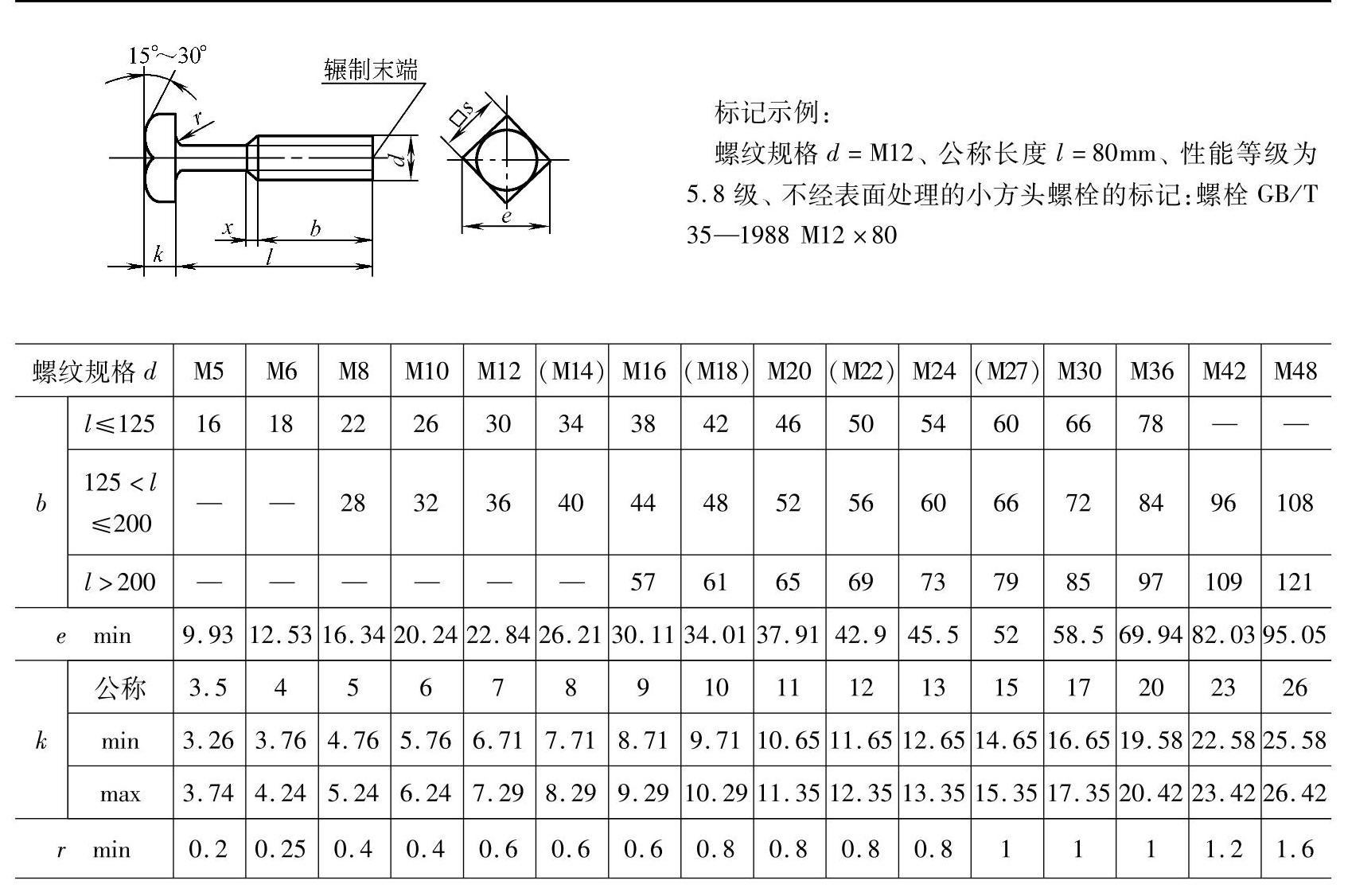

表1-95 B级小方头螺栓(摘自GB/T 35—1988) (单位:mm)


(续)


注:1.尽可能不采用括号内的规格。

2.螺栓末端按GB/T 2规定;无螺纹部分杆径约等于螺纹中径或等于螺纹大径。

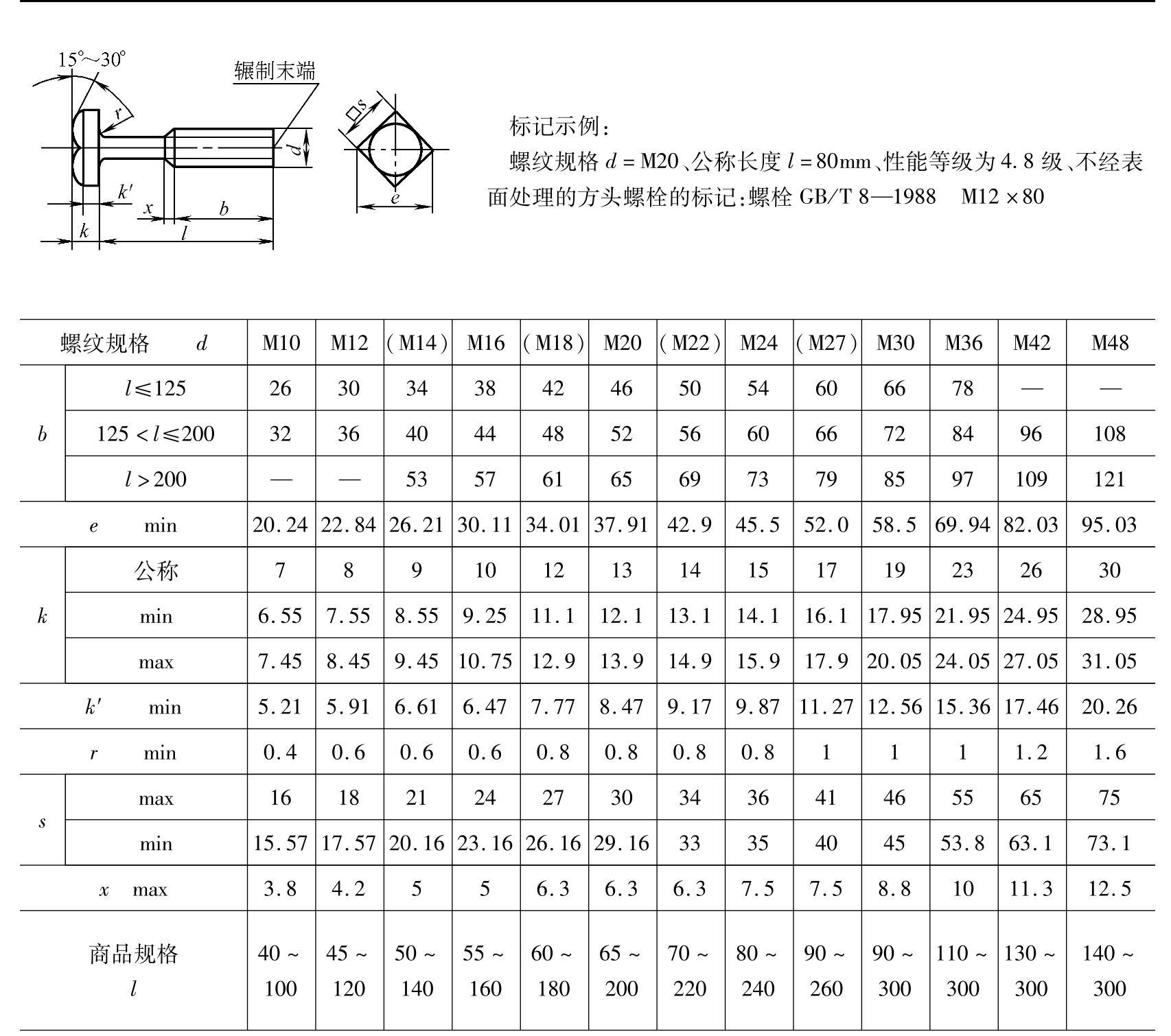

表1-96 C级方头螺栓(摘自GB/T 8—1988) (单位:mm)


(续)


注:尽可能不采用括号内规格。

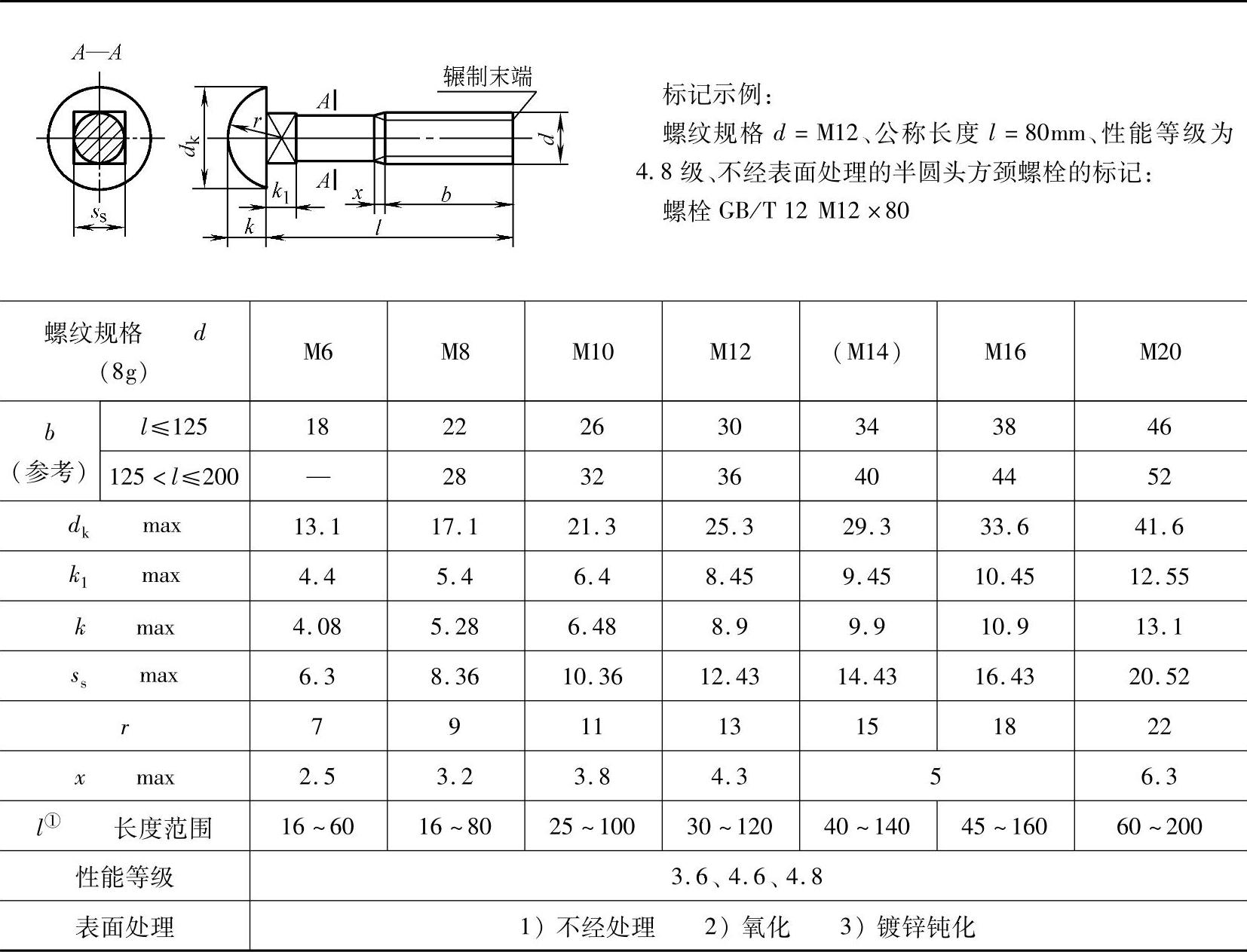

表1-97 半圆头方颈螺栓(GB/T 12—1988) (单位:mm)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为16、20~50(5进位)、(55)、60、(65)、70~160(10进位)、180、200。

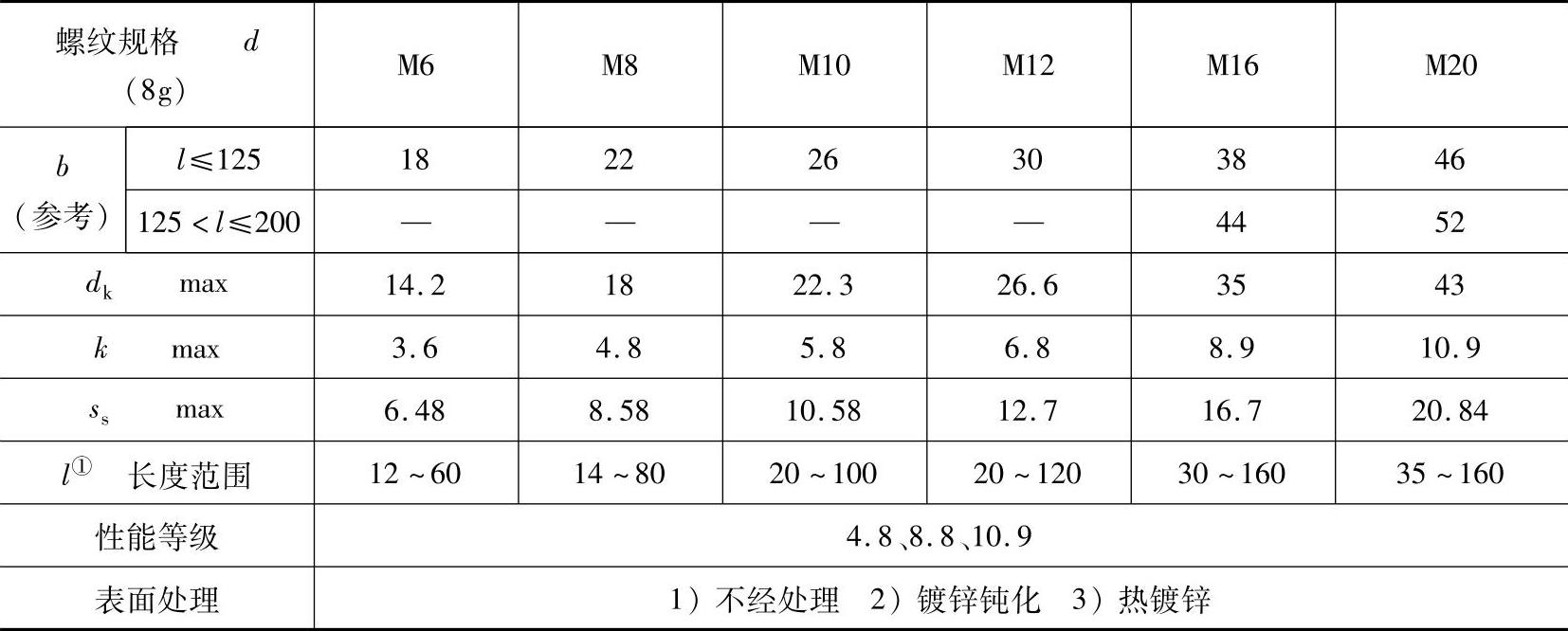

表1-98 小半圆头低方颈螺栓(GB/T 801—1998) (单位:mm)


(续)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为12、(14)、16、20~65(5进位)、70~160(10进位)。

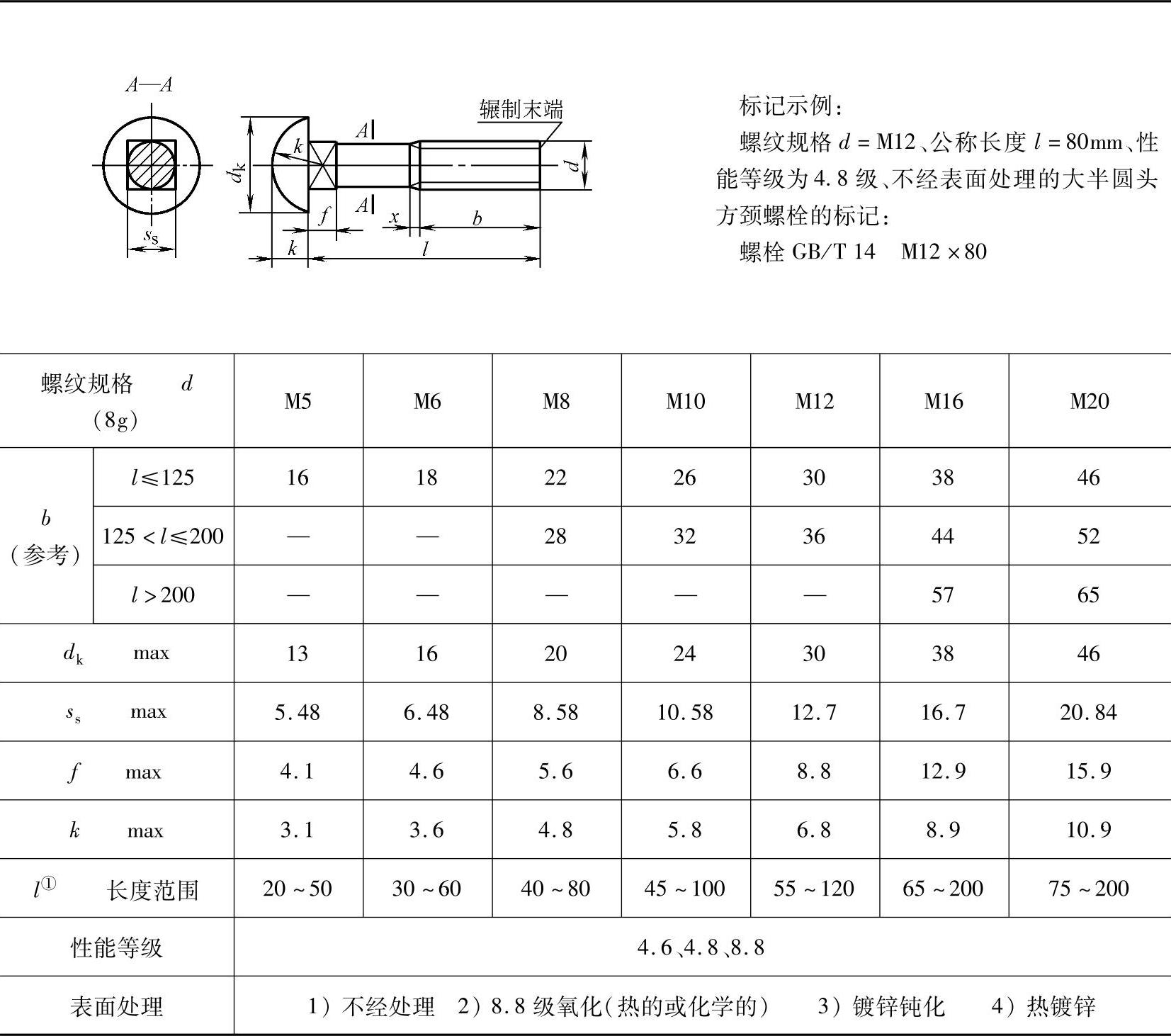

表1-99 大半圆头方颈螺栓(GB/T 14—1998) (单位:mm)


① 长度系列(单位为mm)为20~80(5进位)、90~160(10进位)、180、200。

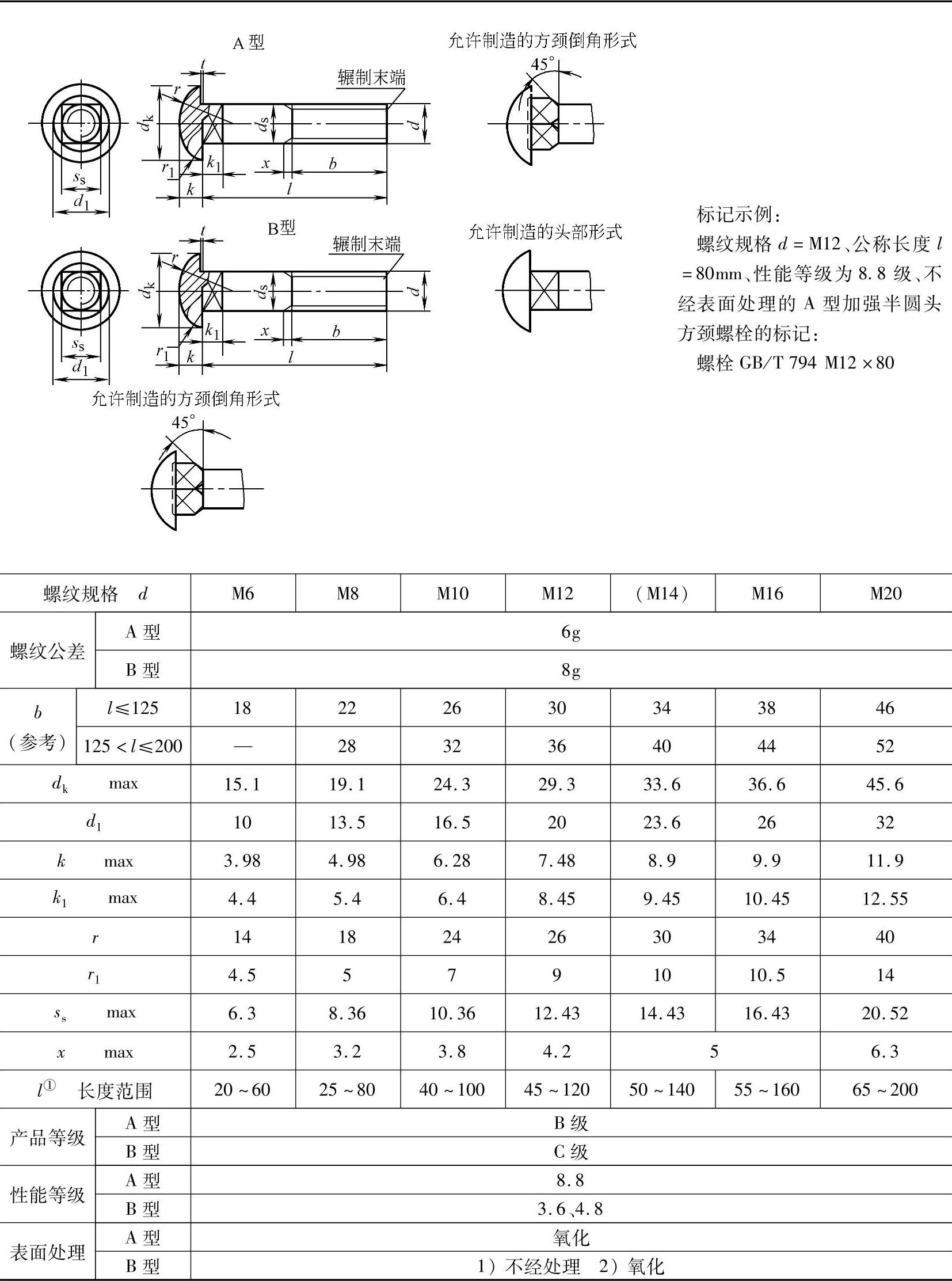

表1-100 加强半圆头方颈螺栓(GB/T 794—1993) (单位:mm)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为20~50(5进位)、(55)、60、(65)、70~160(10进位)、180、200。

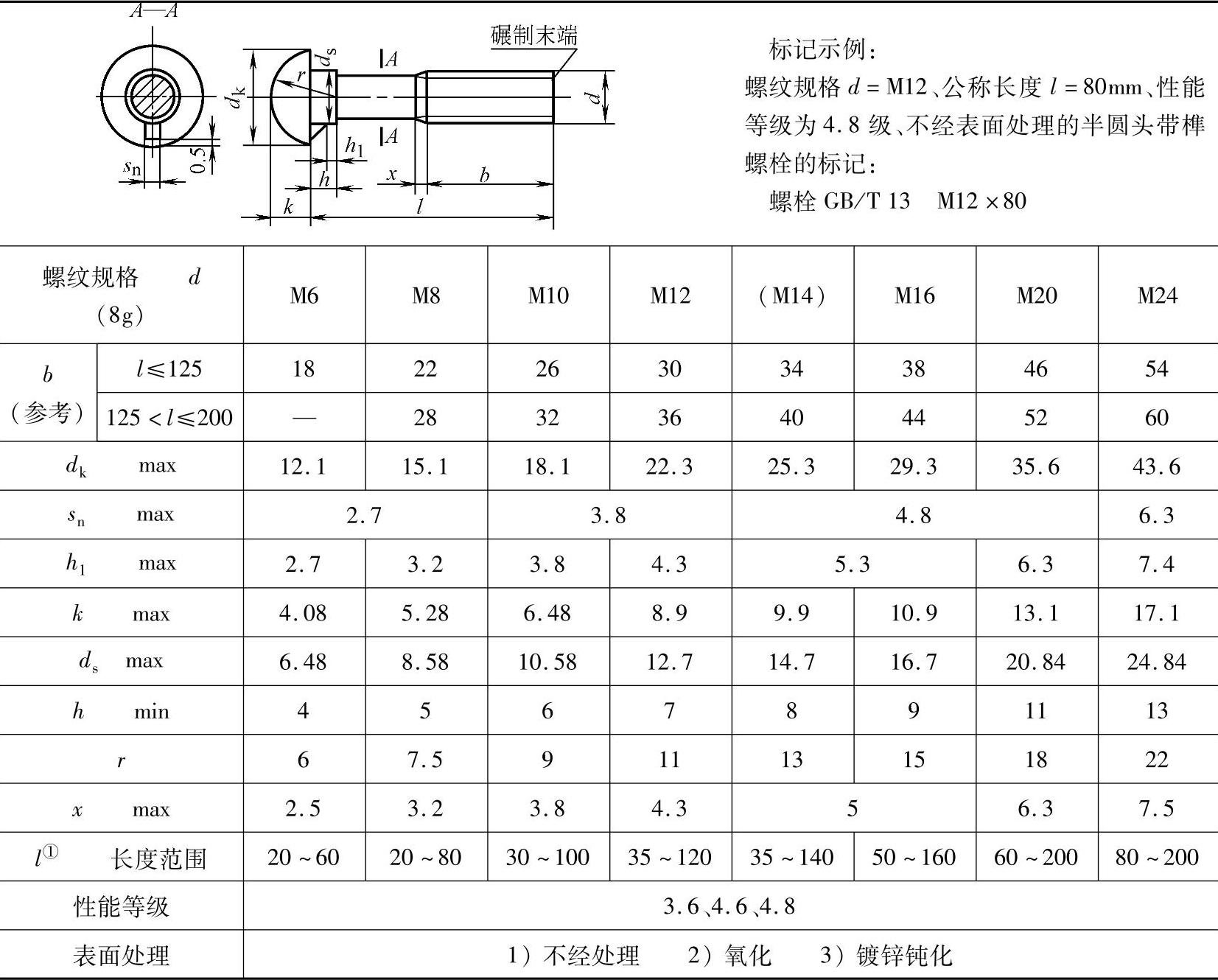

表1-101 半圆头带榫螺栓(GB/T 13—1988) (单位:mm)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为20~50(5进位)、(55)、60、(65)、70~160(10进位)、180、200。

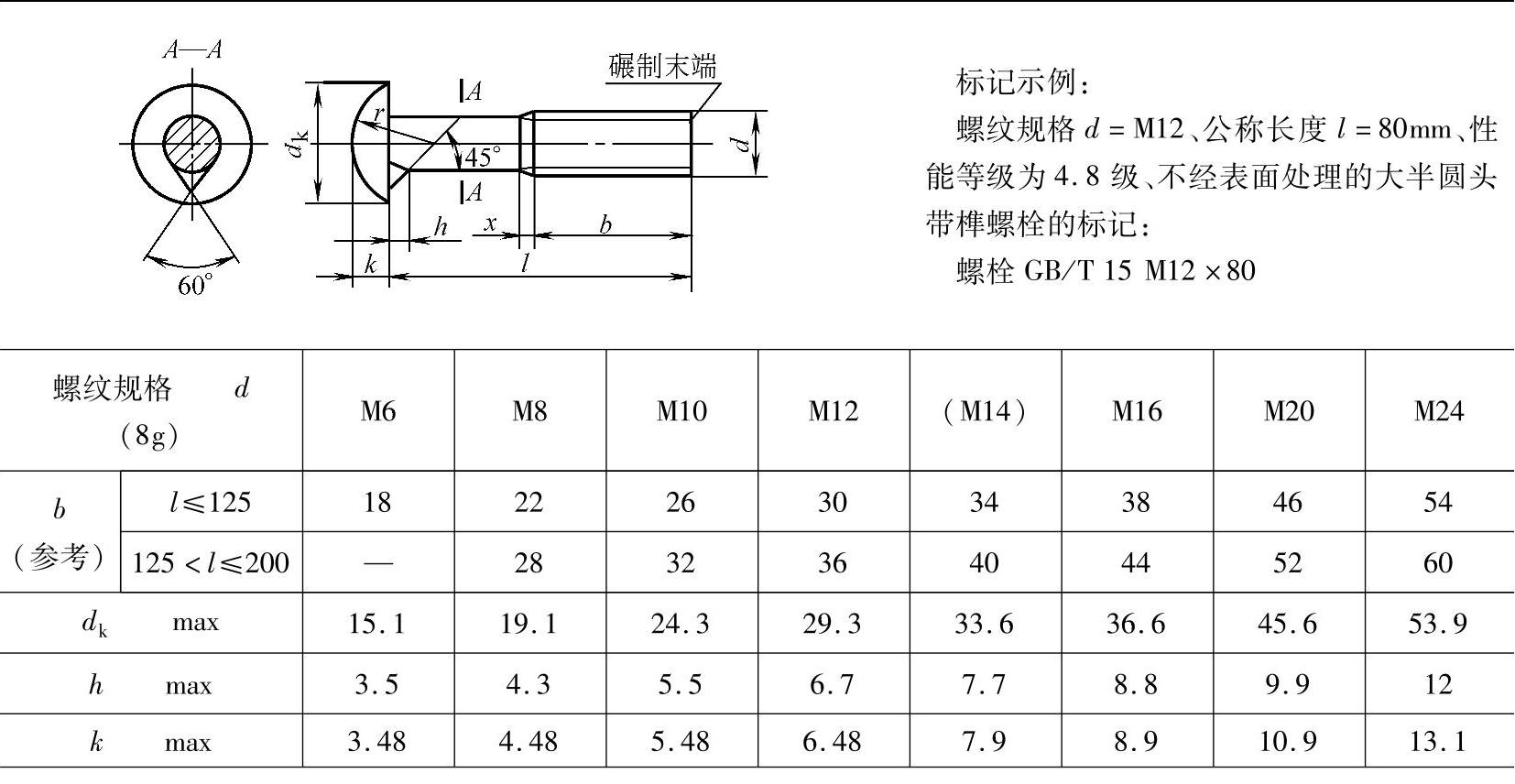

表1-102 大半圆头带榫螺栓(GB/T 15—1988) (单位:mm)


(续)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为20~50(5进位)、(55)、60、(65)、70~160(10进位)、180、200。

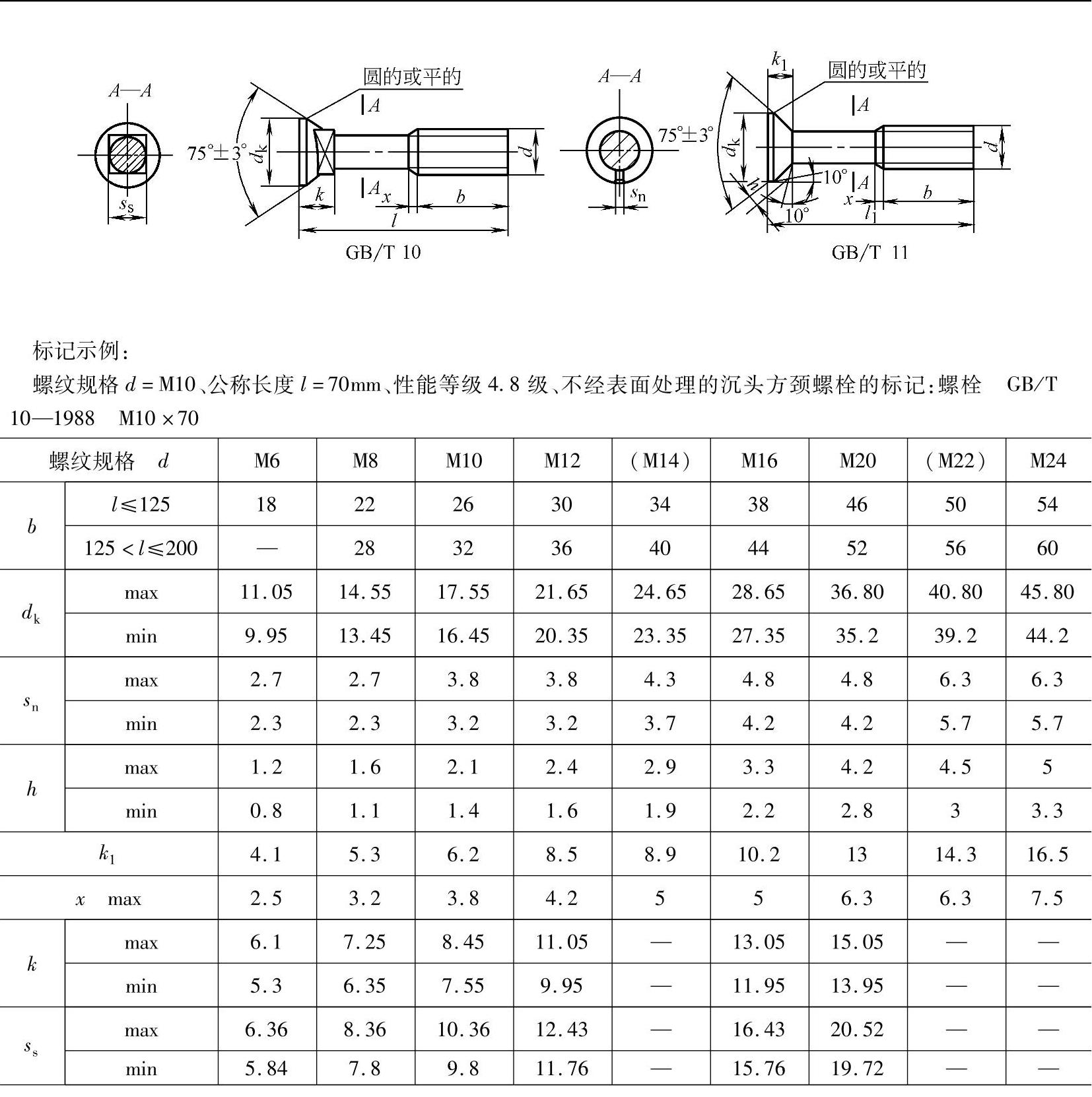

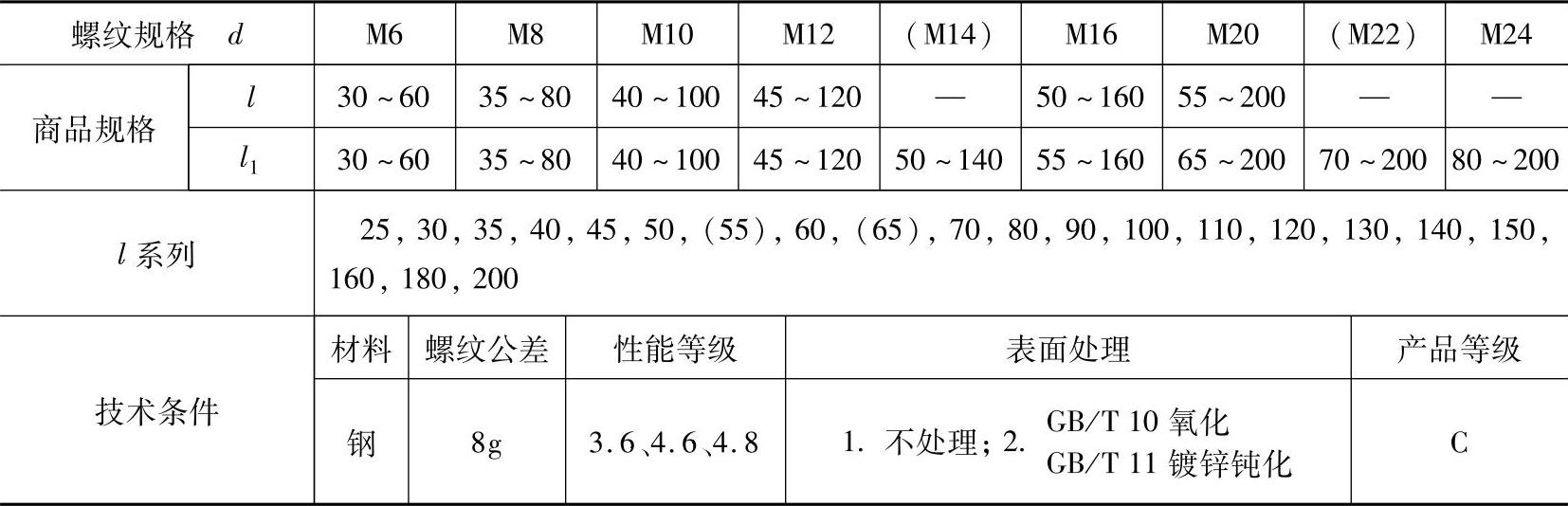

表1-103 沉头方颈螺栓(摘自GB/T 10—1988)、沉头带榫螺栓(摘自GB/T 11—1988) (单位:mm)


(续)


注:尽可能不采用括号内的规格。

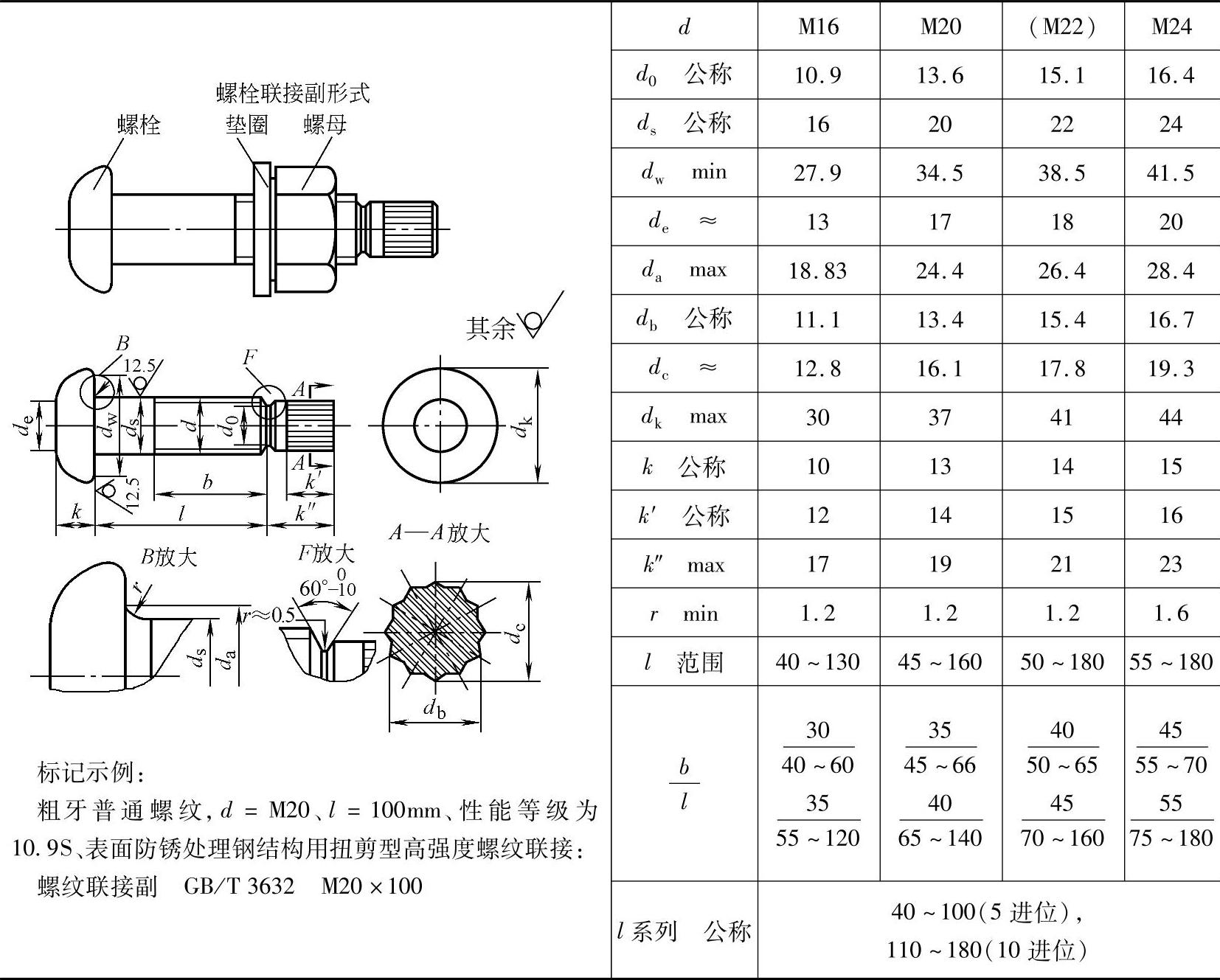

表1-104 钢结构用扭剪型高强度螺栓联接副螺栓(GB/T 3632—1995) (单位:mm)


注:1.括号内的规格尽可能不采用。

2.本标准适用于工业及民用建筑、公路与铁路桥梁、塔架、管道支架、起重机械及其他钢结构用摩擦型联接的扭剪型高强度螺栓联接副(包括一个螺栓、一个螺母和一个垫圈),如表图所示。该表仅为螺栓尺寸,其他见相应表格,订货时以联接副型式。

3.性能等级10.9S,推荐材料20Mn,螺纹公差6g。

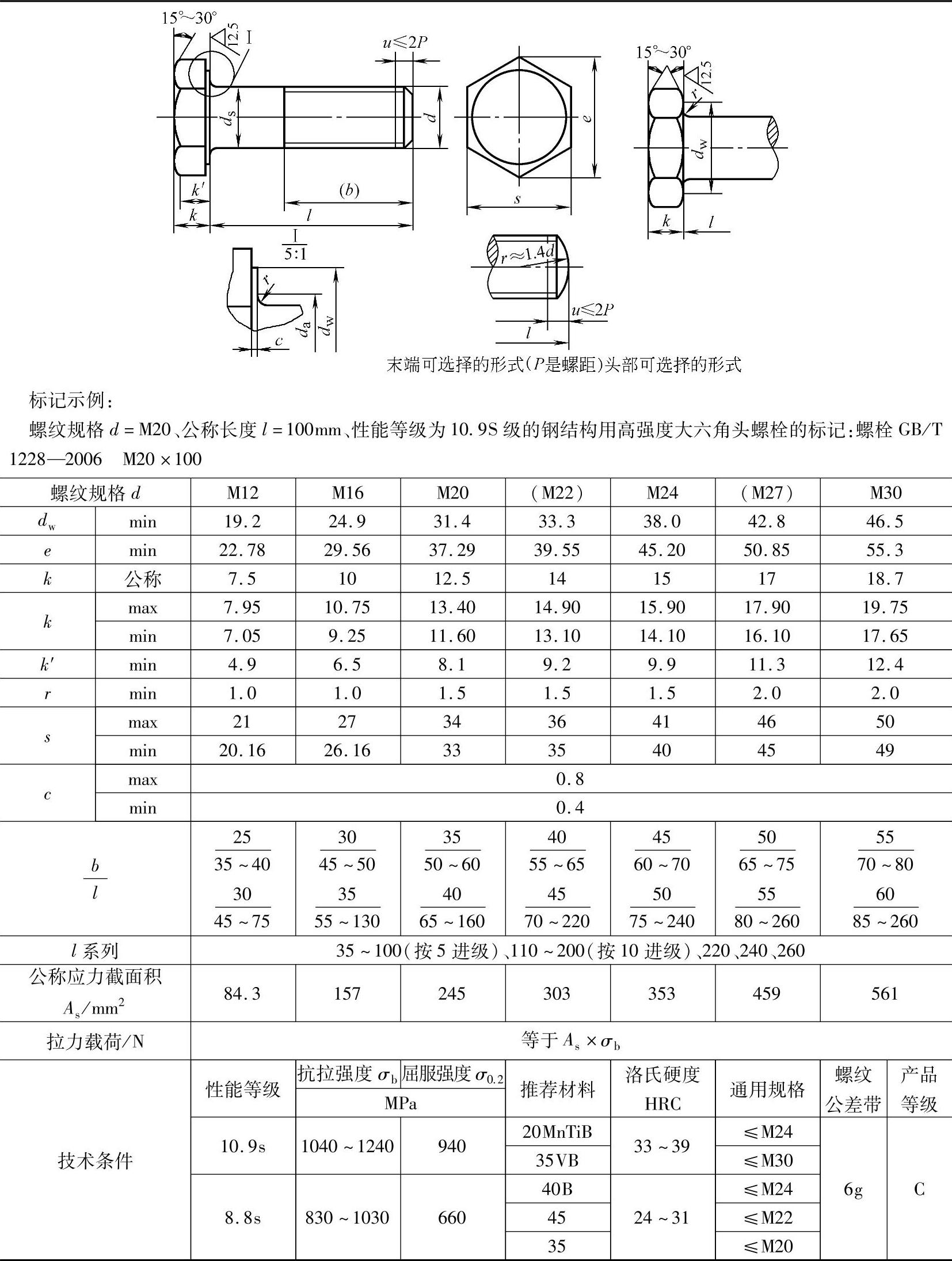

表1-105 钢结构用高强度大六角头螺栓(摘自GB/T 1228—2006) (单位:mm)


注:1.表中列出的技术条件按GB/T 1231—2006。

2.括号内的规格为第二选择系列。

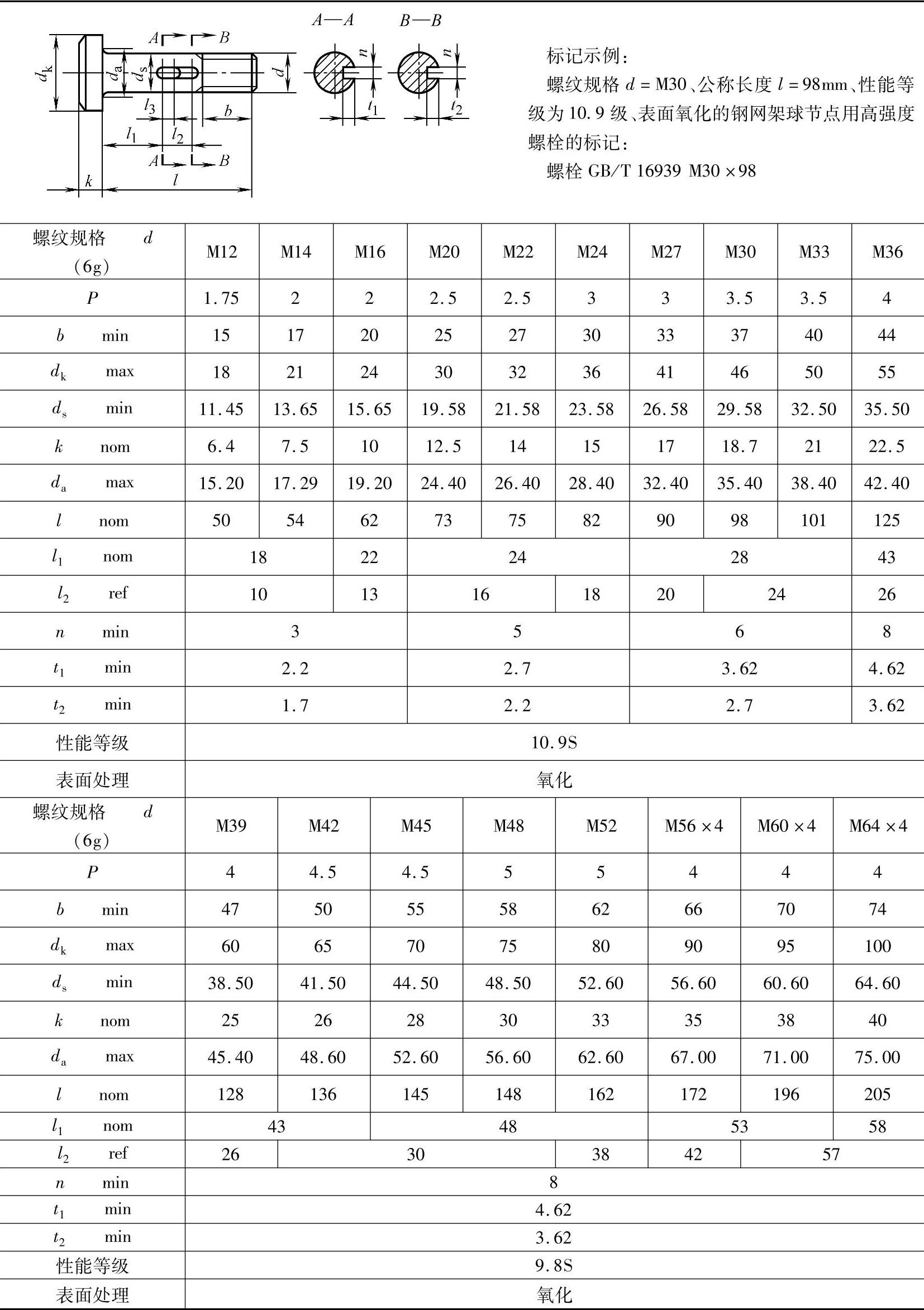

表1-106 钢网架球节用高强度螺栓(GB/T 16939—1997)

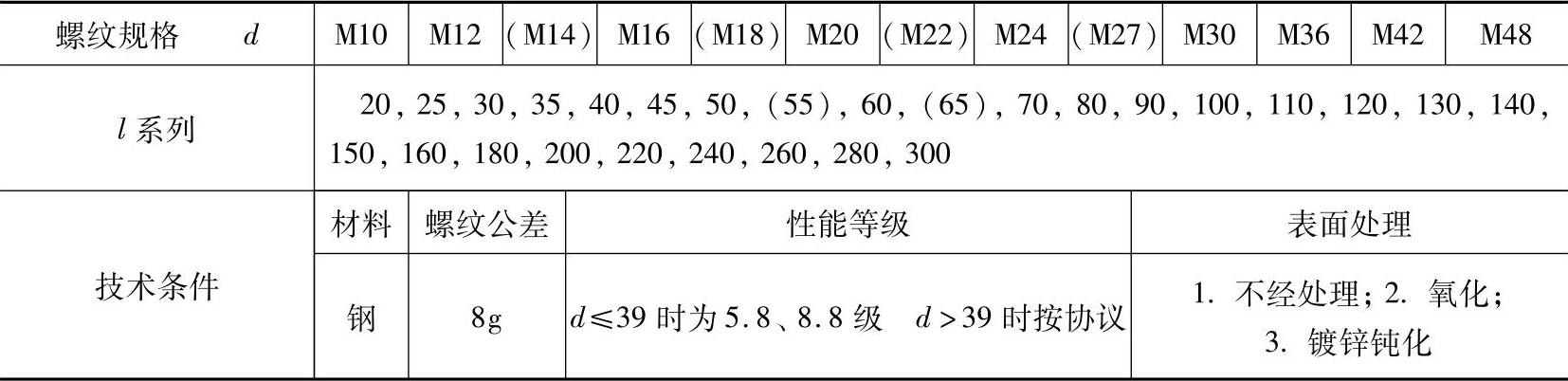

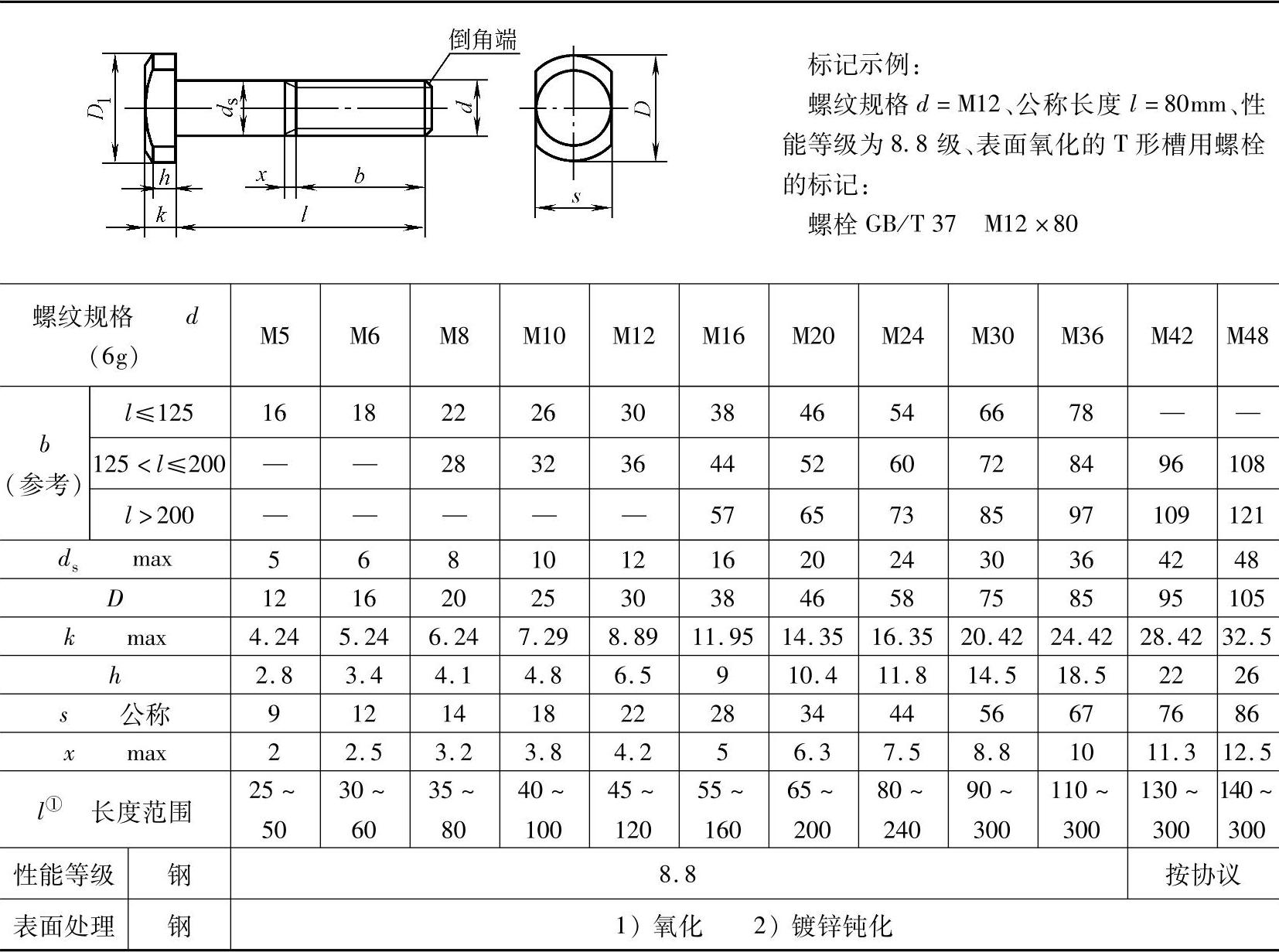

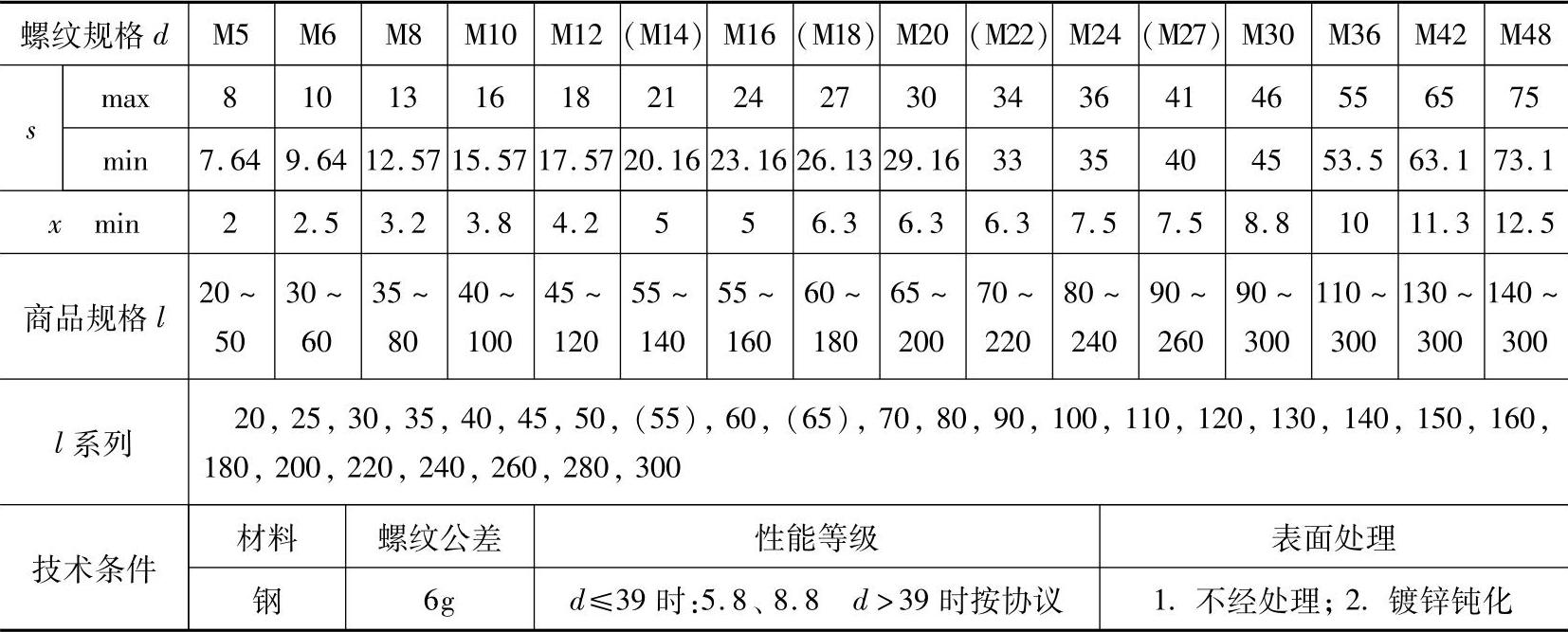

表1-107 T形槽用螺栓(GB/T 37—1988)(单位:mm)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为20~50(5进位)、(55)、60、(65)、70~160(10进位)、180~300(20进位)。

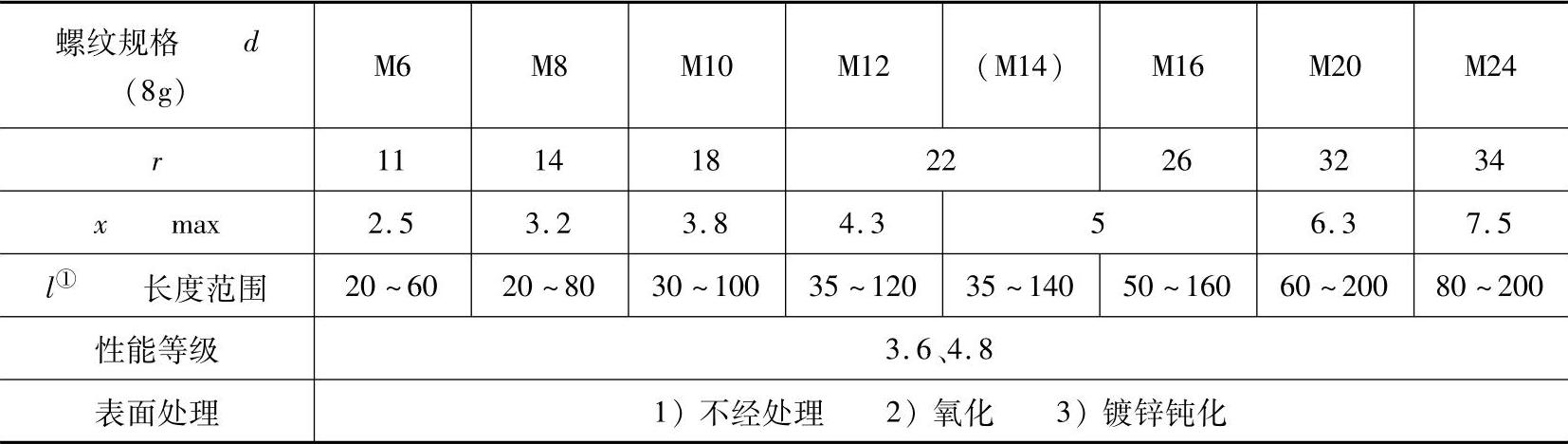

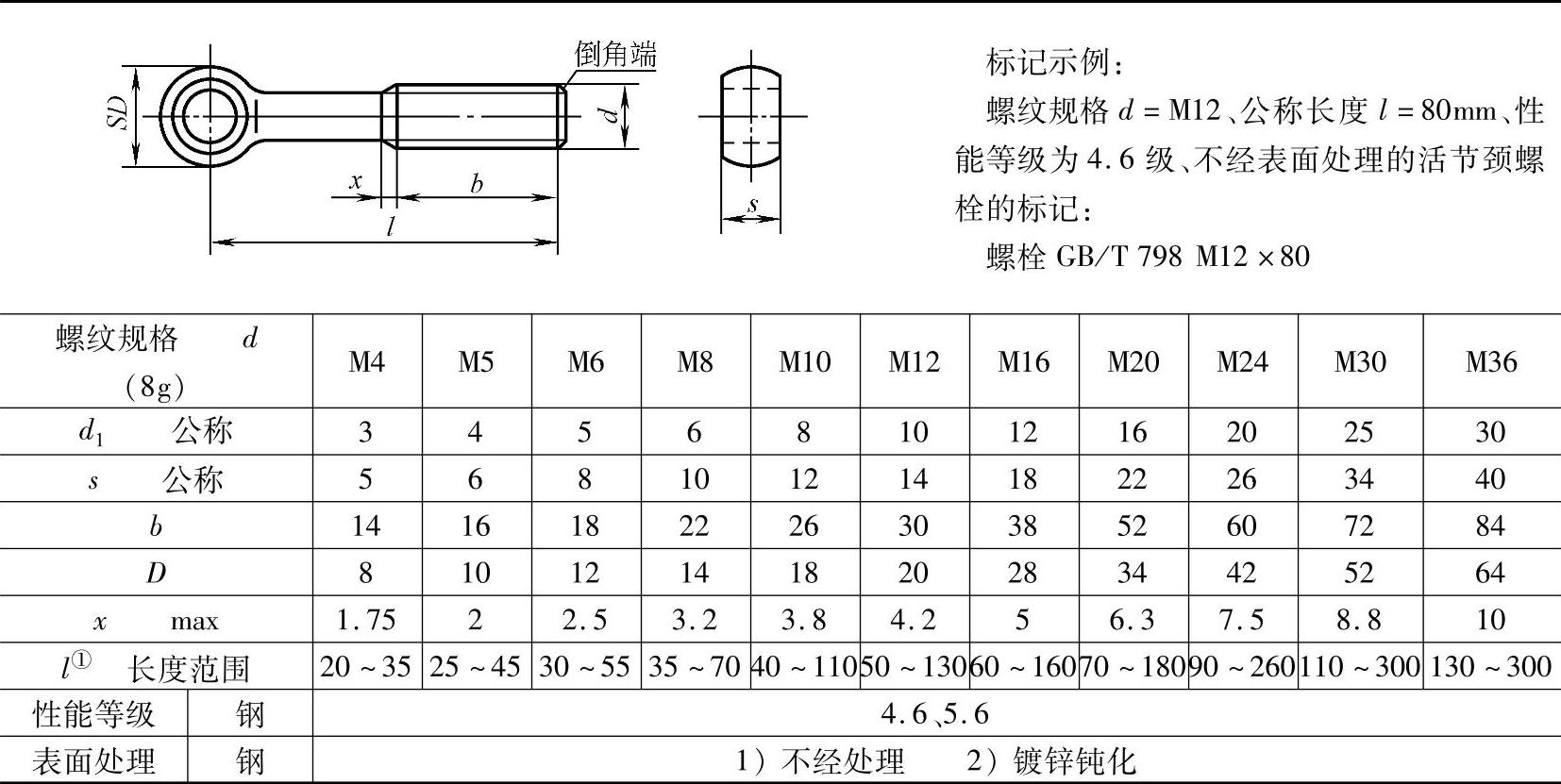

表1-108 活节螺栓(GB/T 798—1988)(单位:mm)


注:尽可能不采用括号内的规格。

① 长度系列(单位为mm)为20~50(5进位)、(55)、60、(65)、70~160(10进位)、180~300(20进位)。

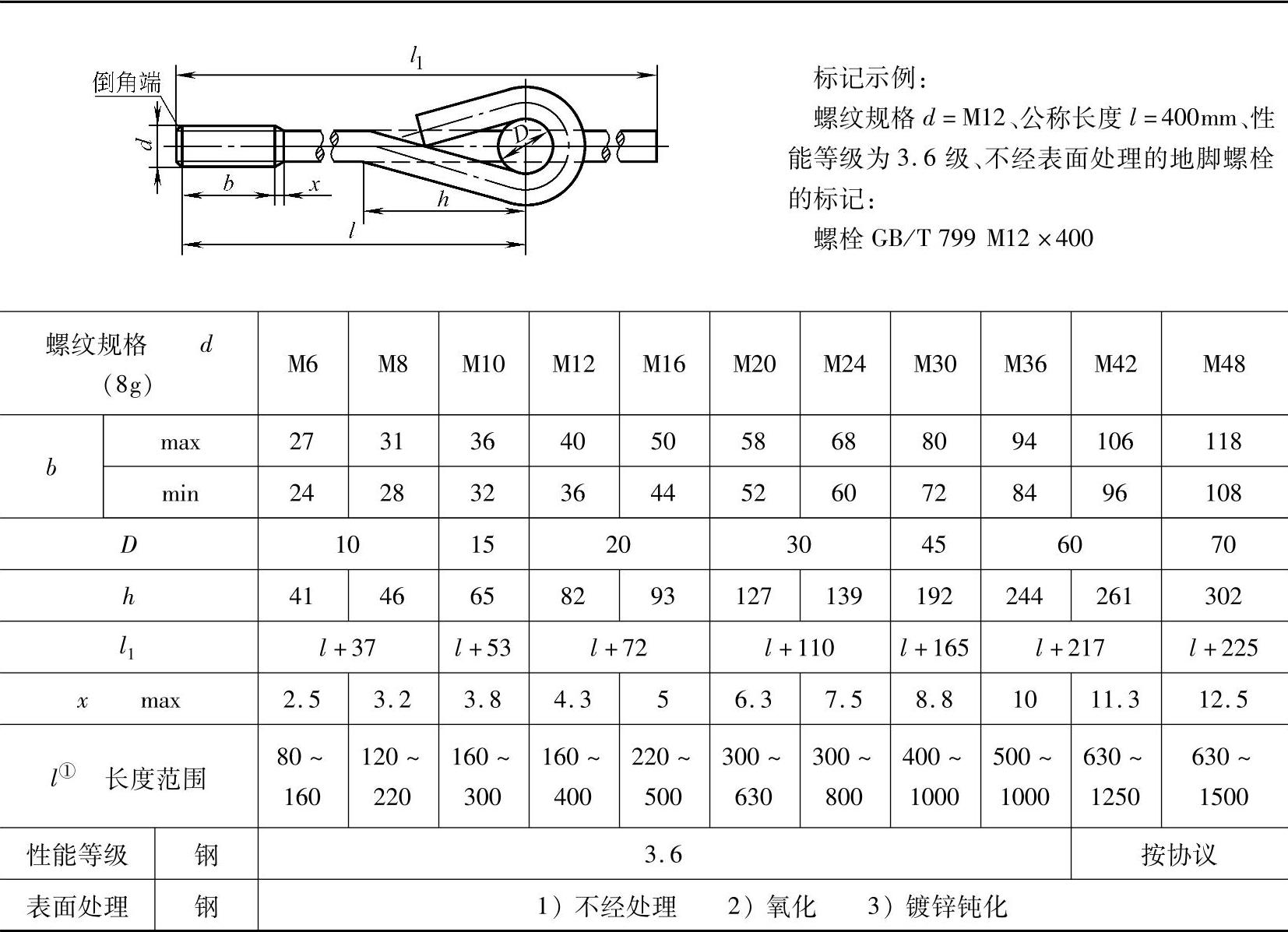

表1-109 地脚螺栓(GB/T 799—1988) (单位:mm)


① 长度系列(单位为mm)为80、120、160、220、300、400、500、630、800、1000、1250、1500。
