美制干密封管螺纹介绍

美制干密封管螺纹的牙型尺寸见表1-38,螺纹种类见表1-39,1型和2型美制干密封螺纹的基本尺寸见表1-40~表1-42。

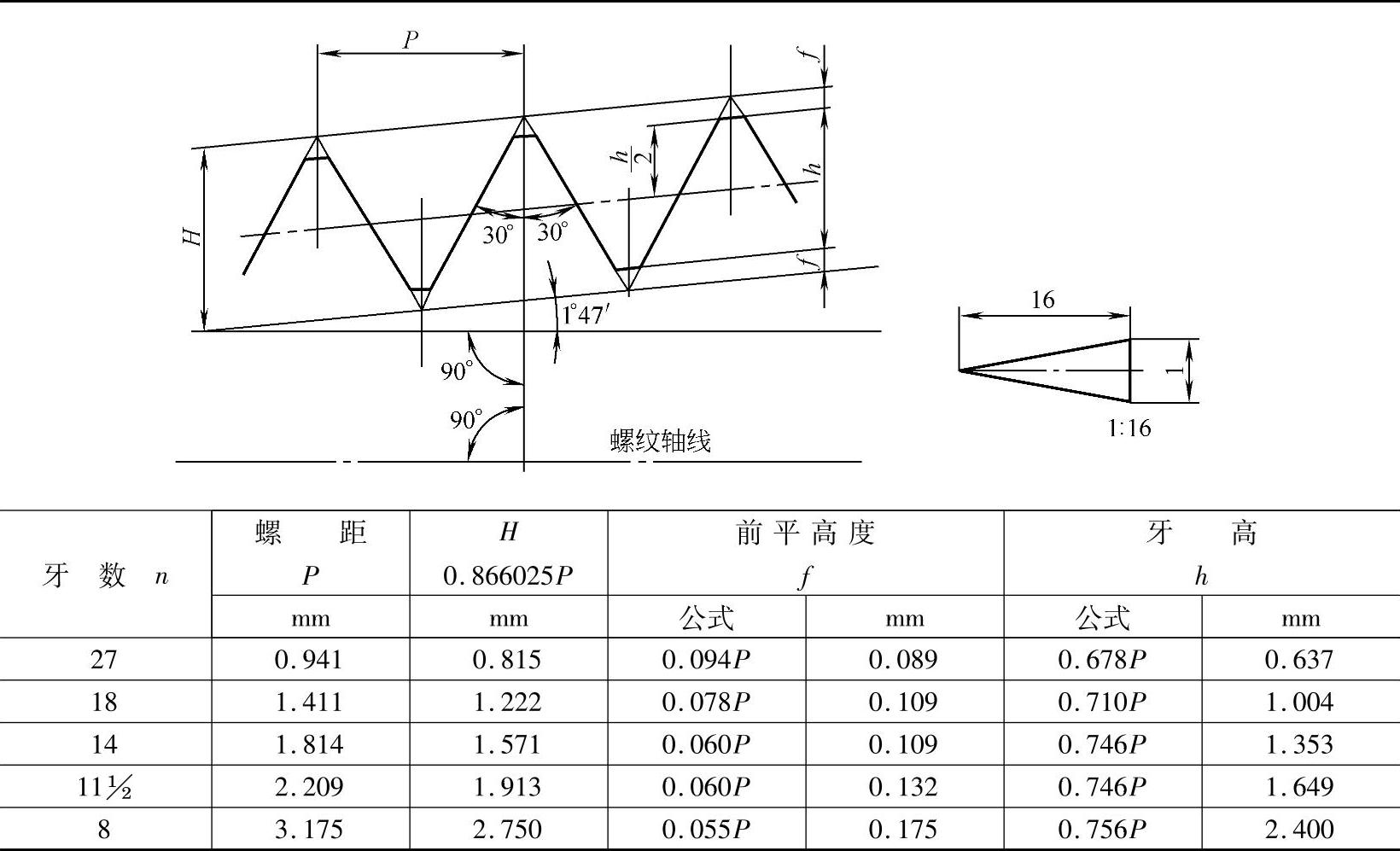

表1-38 美制干密封管螺纹的牙型尺寸


注:圆锥管螺纹的H精确值为H=0.865743P,与圆柱管螺纹的H值(0.866025P)间的差异可以忽略。

表1-39 美制干密封管螺纹的种类


注:1.NPTF螺纹适用于各种类型的管接头,在强度和密封性方面优于其他螺纹。

2.PTF-SAE SHORT外螺纹用于因空间限制而无法使用NPTF螺纹或为了节省材料。

3.PTF-SAE SHORT内螺纹用于薄壁件或不便攻丝的场合。

4.NPSF螺纹用于软或韧材料上,也可以用于厚壁的硬、脆材料上。

5.NPSI螺纹用于厚壁的硬、脆材料上。

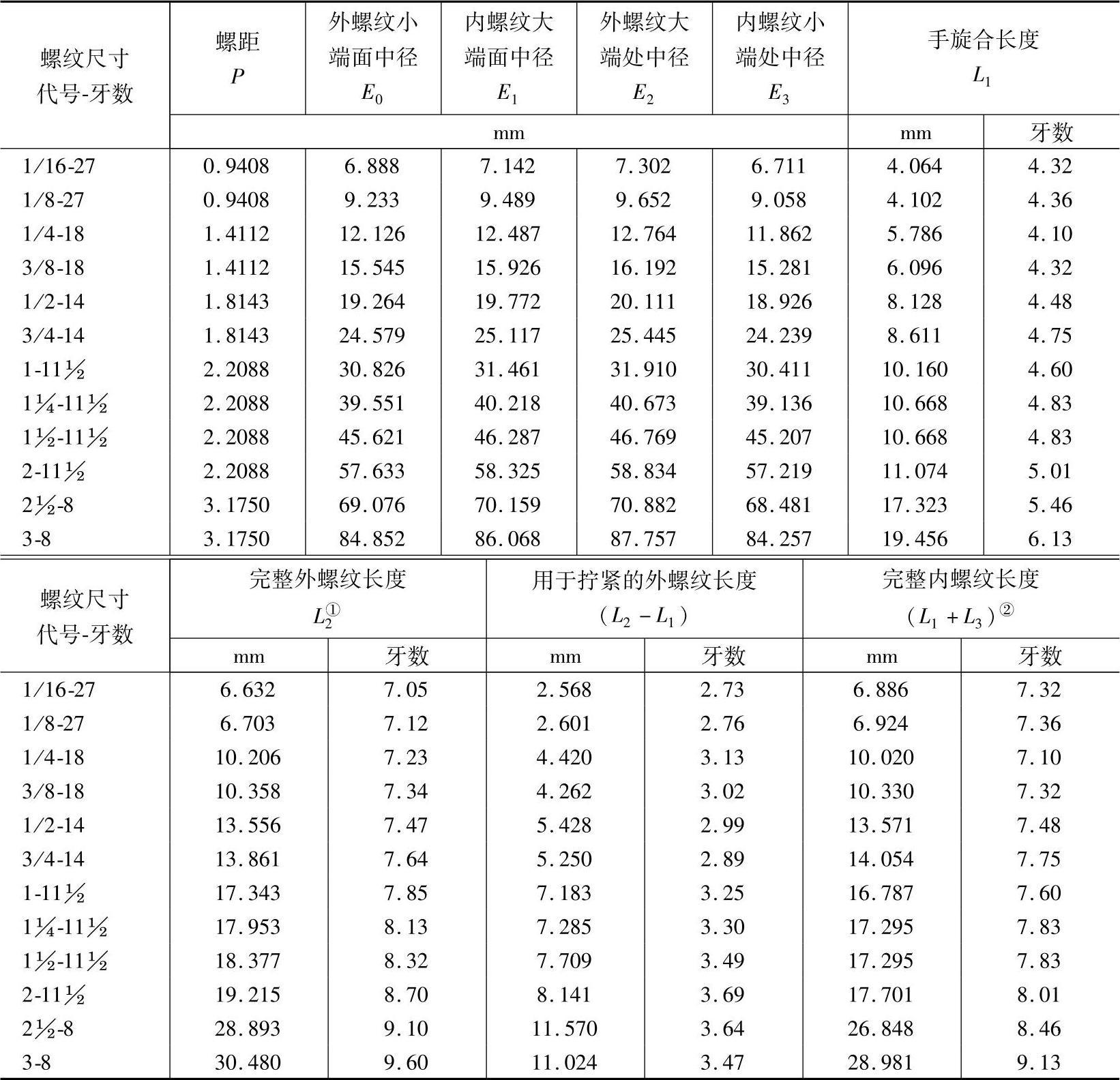

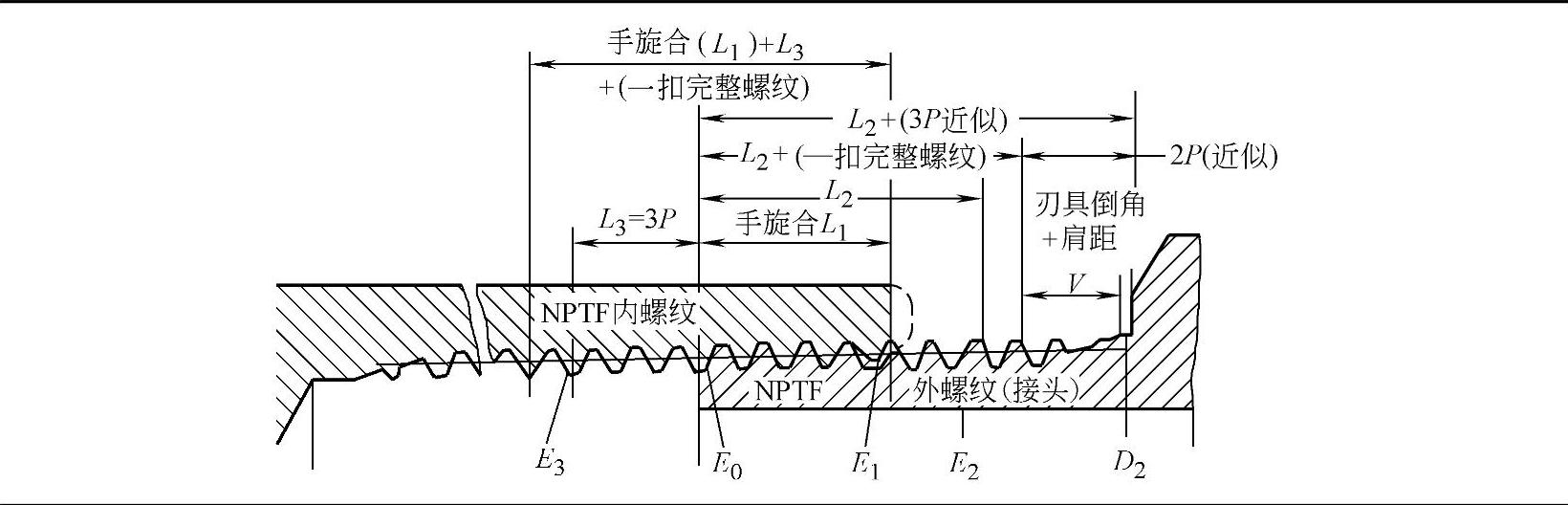

表1-40 NPTF圆锥管螺纹的基本尺寸


(续)(www.daowen.com)


① 表中外螺纹的完整螺纹长度包括不超过一个螺距长度的倒角。

② 表中内螺纹的完整螺纹长度不包括中径线与倒角相交之外的锥口孔部分。

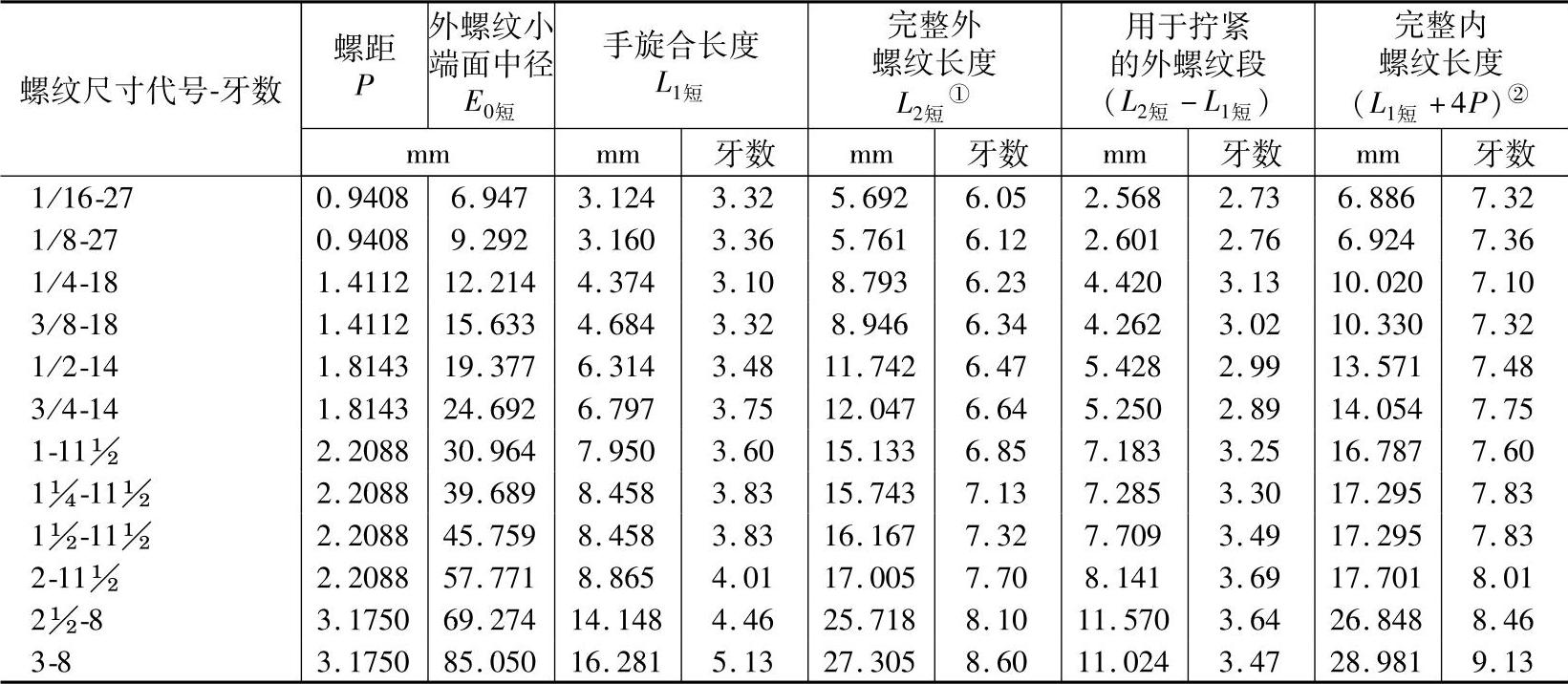

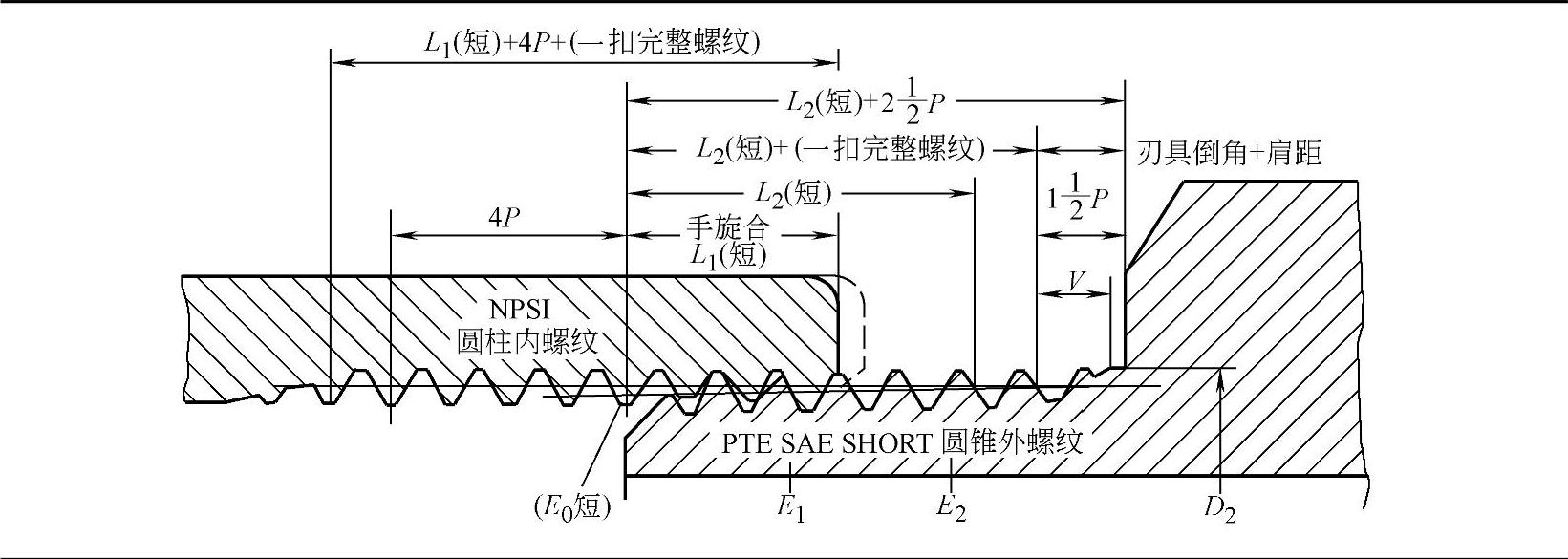

表1-41 PTF-SAESHORT圆锥外螺纹的基本尺寸


(续)


① 表中外螺纹的完整螺纹长度包括不超过一个螺距长度的倒角。

② 表中内螺纹的完整螺纹长度不包括中径线与倒角相交之外的锥口孔部分。

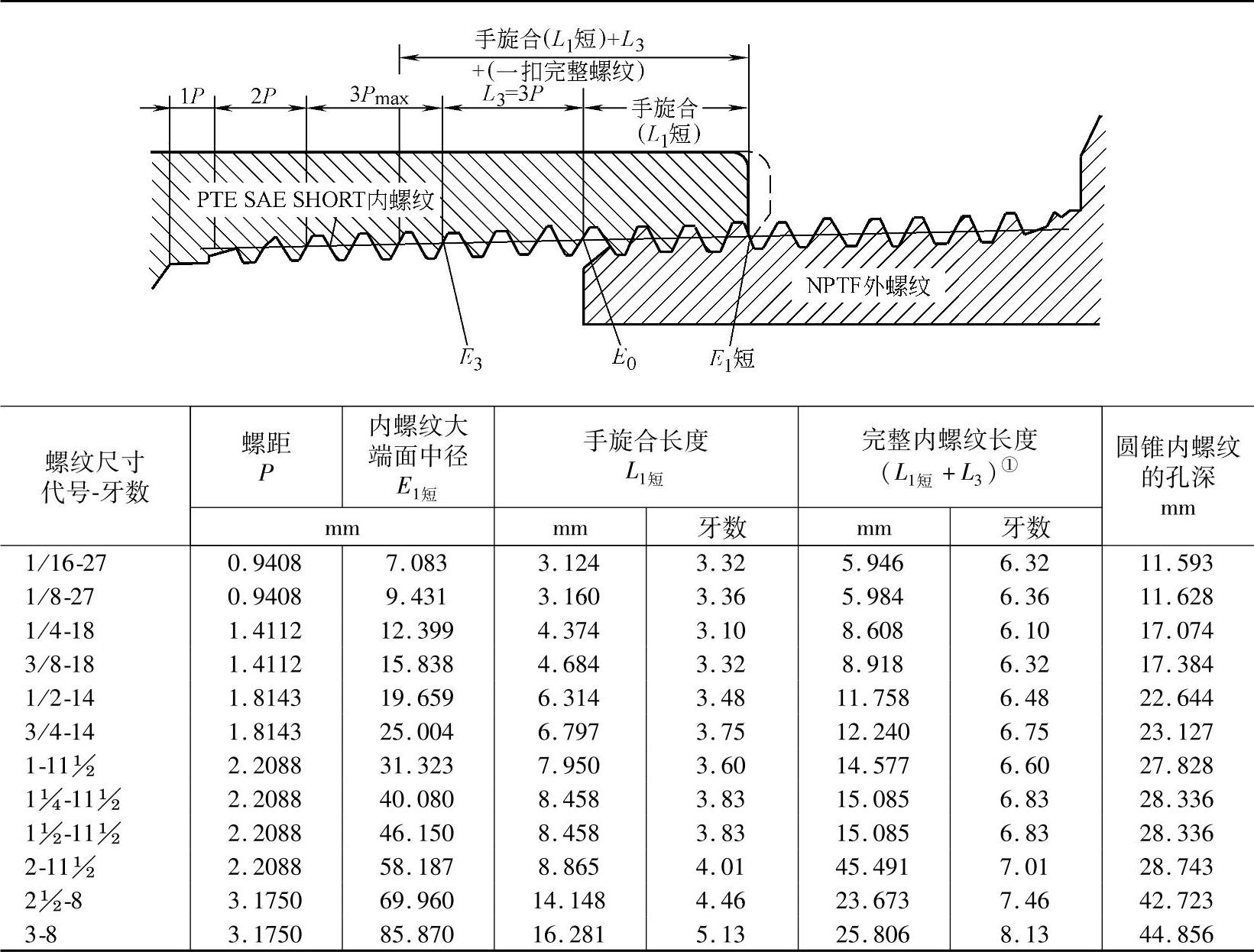

表1-42 PTF-SAE SHORT圆锥内螺纹的基本尺寸


① 表中内螺纹的完整螺纹长度不包括中径线与倒角相交之外的锥口孔部分。
