牙型及主要尺寸分布位置如图1-15～图1-18所示，螺纹中径D₂=d₂=D-0.640327P，螺纹小径D₁=d₁=D-1.280654P，基本尺寸与公差见表1-34。

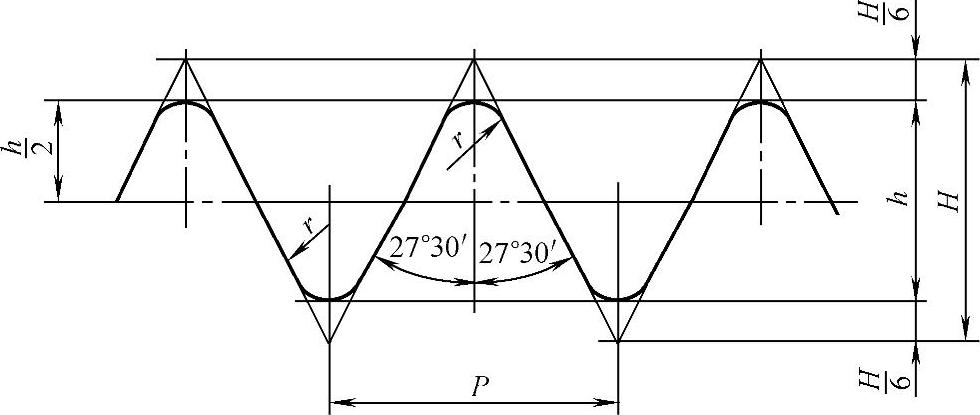

图1-15 英制密封圆柱内螺纹的设计牙型

图中：H=0.960491P；h=0.640327P；r=0.137329P；P=25.4/n。

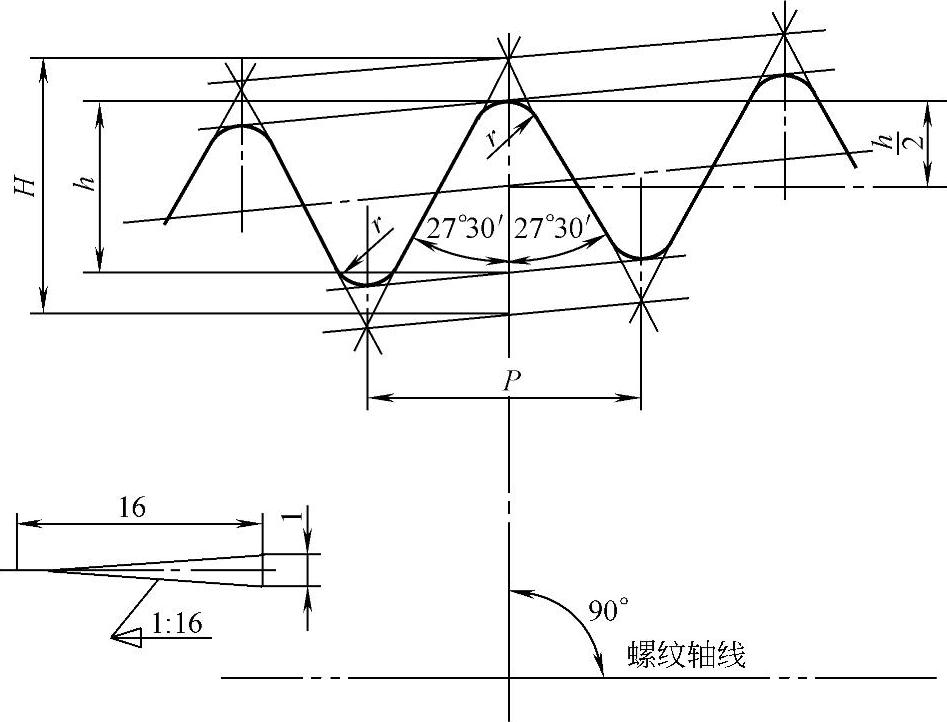

图1-16 英制密封圆锥螺纹的设计牙型

图中：H=0.960237P；h=0.640327P；r=0.137278P；P=25.4/n。

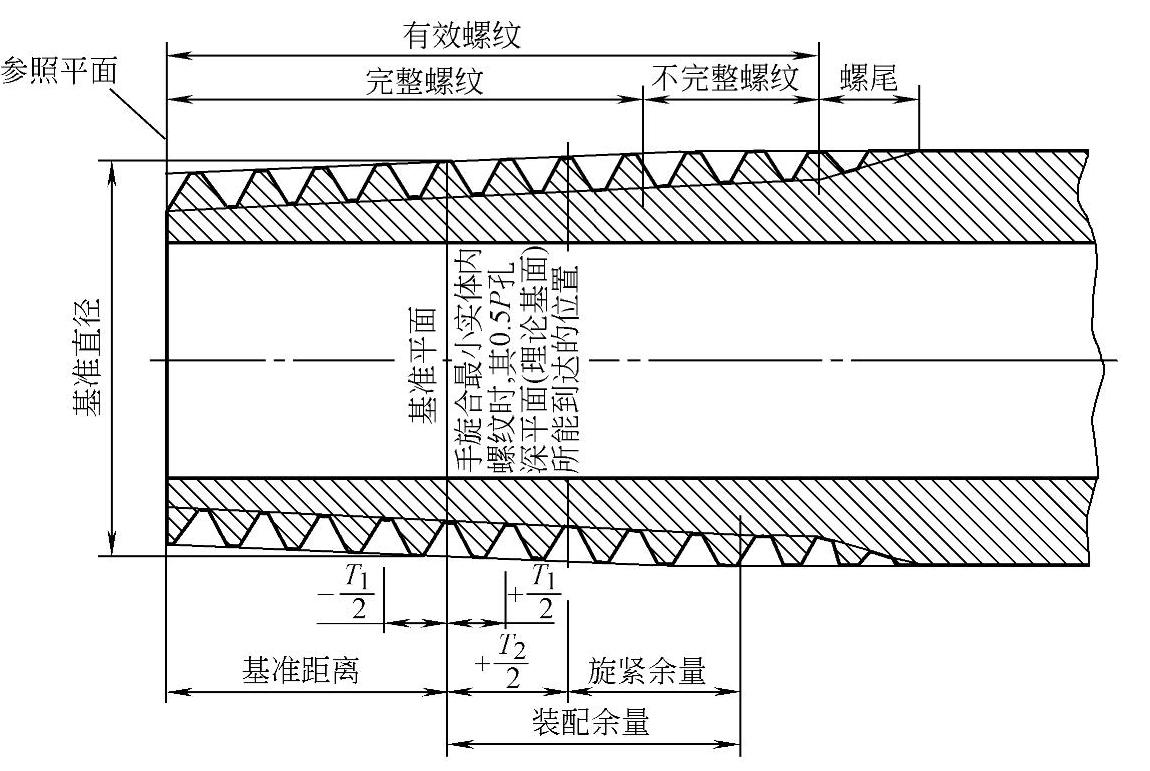

图1-17 英制密封圆锥外螺纹上主要尺寸的分布位置

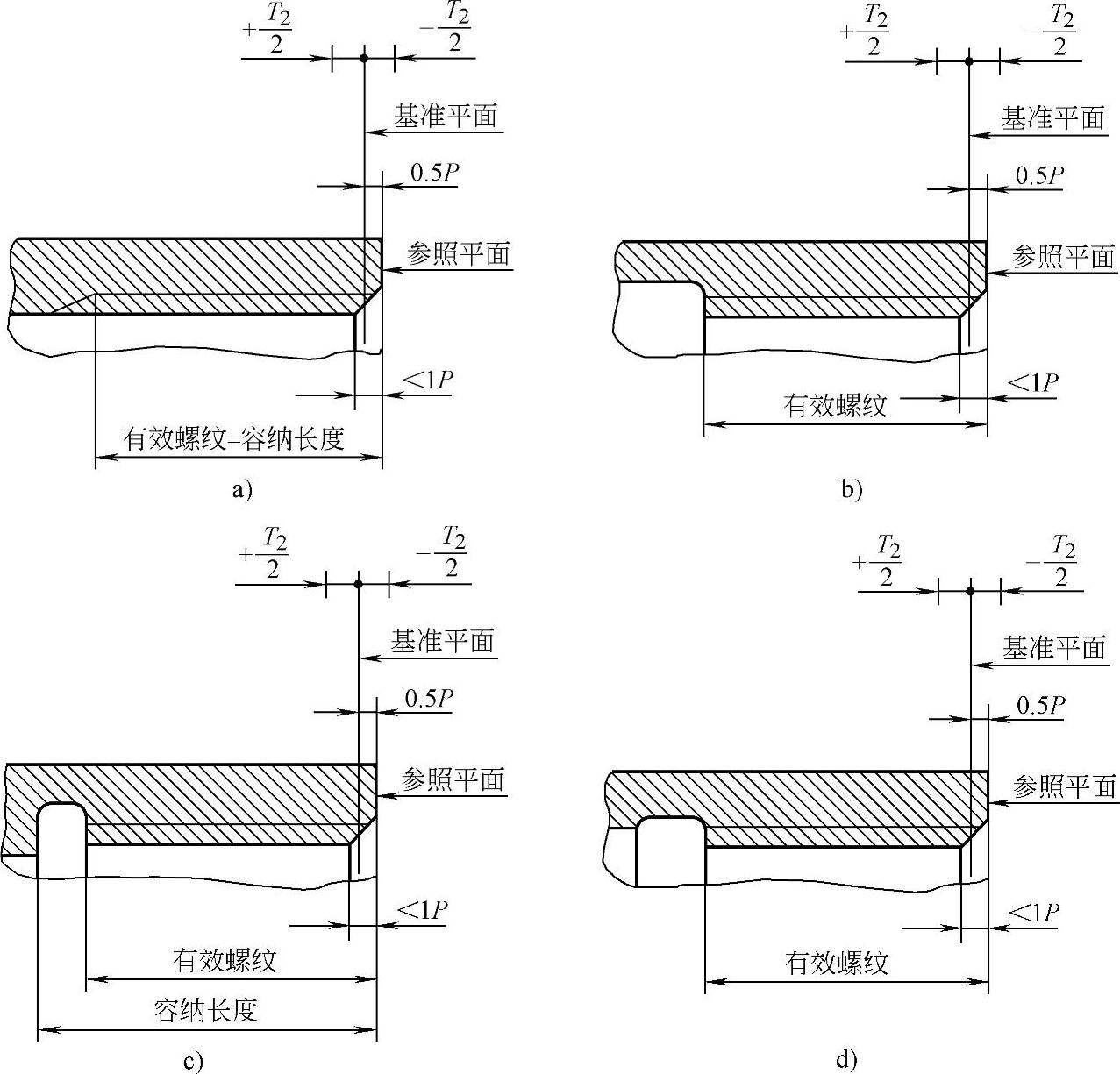

图1-18 英制密封内螺纹上主要尺寸的分布位置(www.daowen.com)

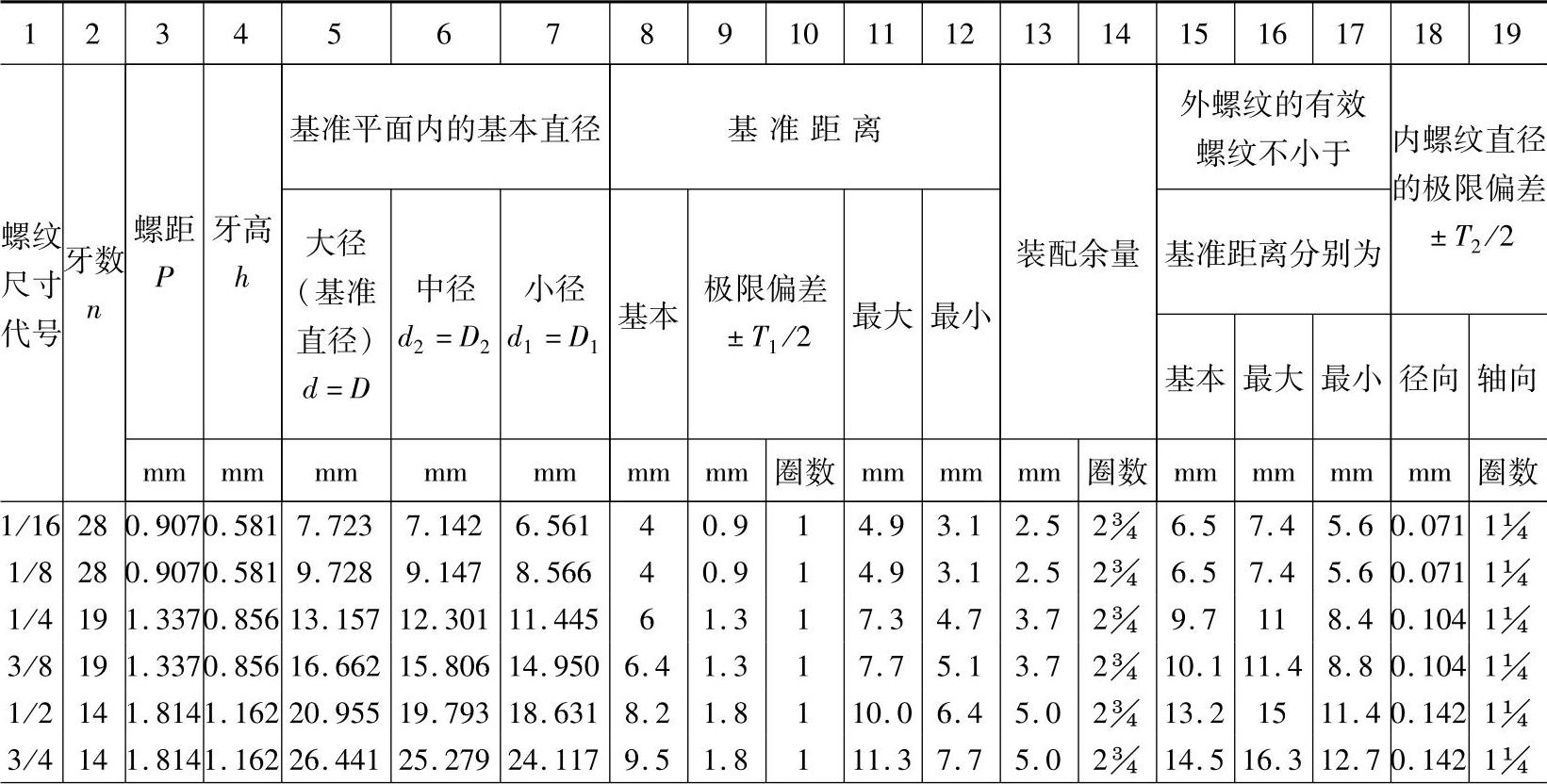

表1-34 基本尺寸与公差

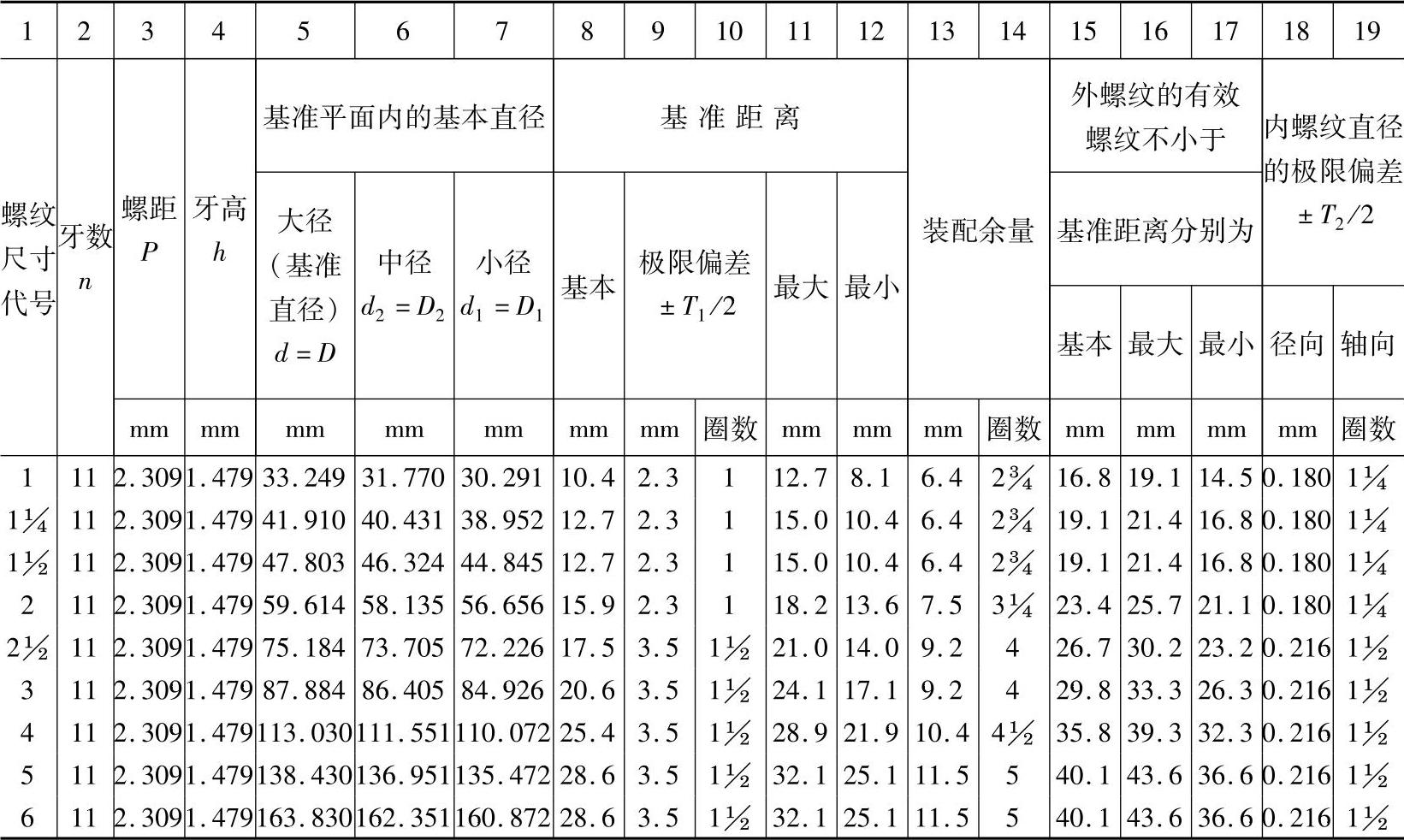

（续）

1.配合方式

英制密封管螺纹有两种配合方式：圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

欧洲国家主要采用“柱/锥”配合螺纹；而欧洲以外国家则主要采用“锥/锥”配合螺纹。两种配合螺纹的检验量规存在许多不同；目前的ISO英制密封管螺纹量规标准（ISO 7-2：2000）是按“柱/锥”配合体系设计的。

2.标记方法

英制密封圆柱内螺纹的特征代号为Rp；英制密封圆锥内螺纹的特征代号为：Rc；英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用），R2（与英制密封圆锥内螺纹配合使用）；左旋螺纹的旋向代号LH，右旋螺纹的旋向不标。

对密封管螺纹，利用Rp/R1和Rc/R2分别表示“柱/锥”和“锥/锥”螺纹副。
