锯齿形(3°、30°)螺纹设计优化

1.锯齿形(3°、30°)螺纹牙型与基本尺寸

锯齿形(3°、30°)螺纹牙型(GB/T 13576.1—1992)如图1-4、图1-5所示,基本牙型和设计牙型尺寸见表1-12,锯齿形(3°、30°)螺纹基本尺寸见表1-13。

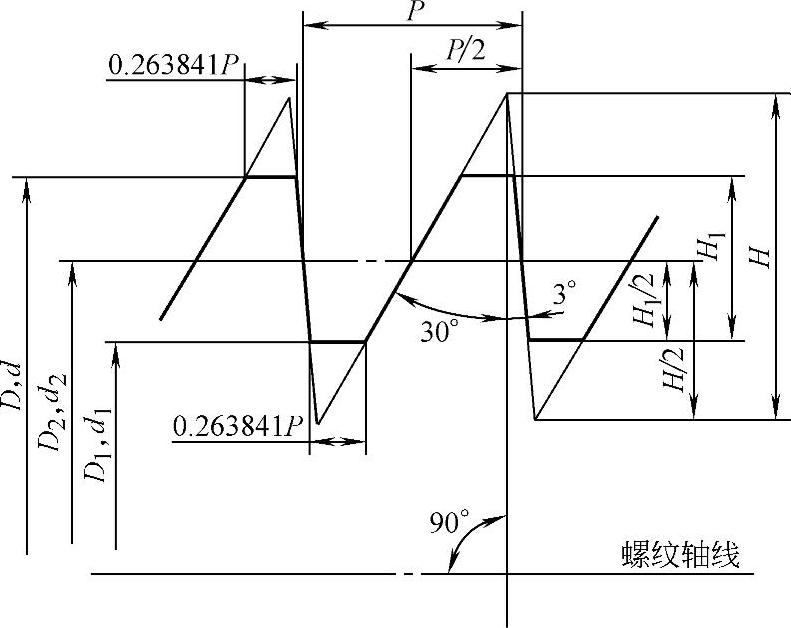

图1-4 基本牙型

D—内螺纹大径 d1—外螺纹小径 d—外螺纹大径 P—螺距 D2—内螺纹中径 H—原始三角形高度 d2—外螺纹中径 H1—基本牙型高度 D1—内螺纹小径


图1-5 内、外螺纹的设计牙型

H1=0.75PD2=d2=d-H1=d-0.75Pac=0.117767PD1=d-2H1=d-1.5Ph3=H1+ac=0.867767Pd3=d-2h3=d-1.735534PD=dR=0.124271P

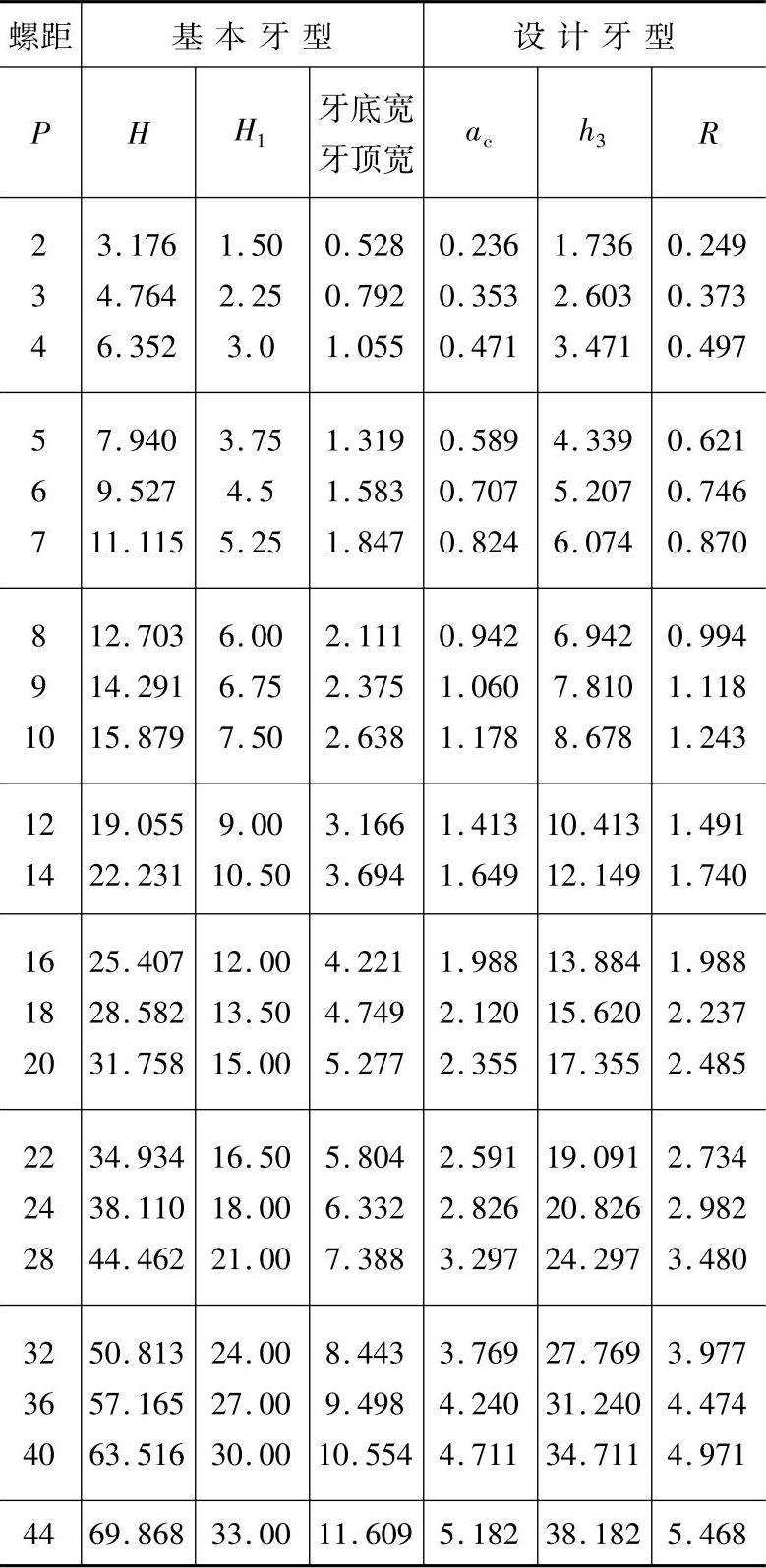

表1-12 基本牙型和设计牙型尺寸(GB/T 13576.1—1992) (单位:mm)


注:表中H=1.587911P;牙顶宽=牙底宽=0.263841P;其他符号见图1-4。

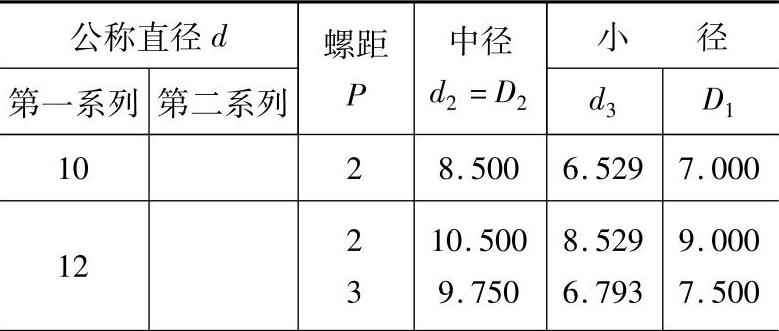

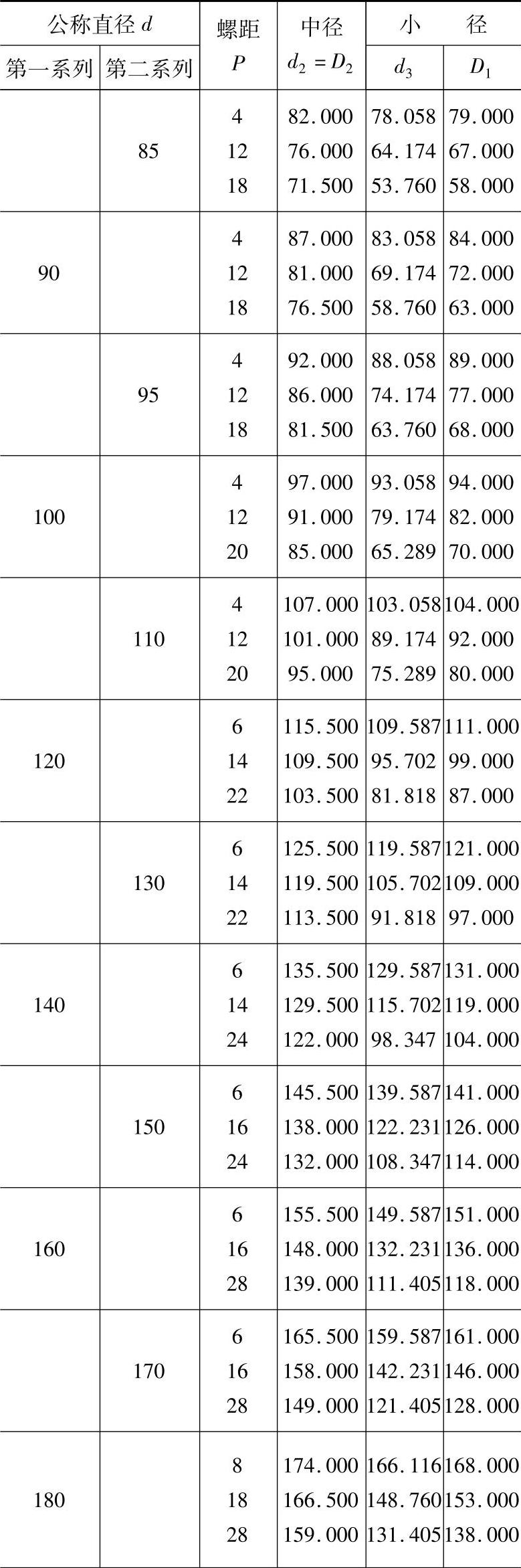

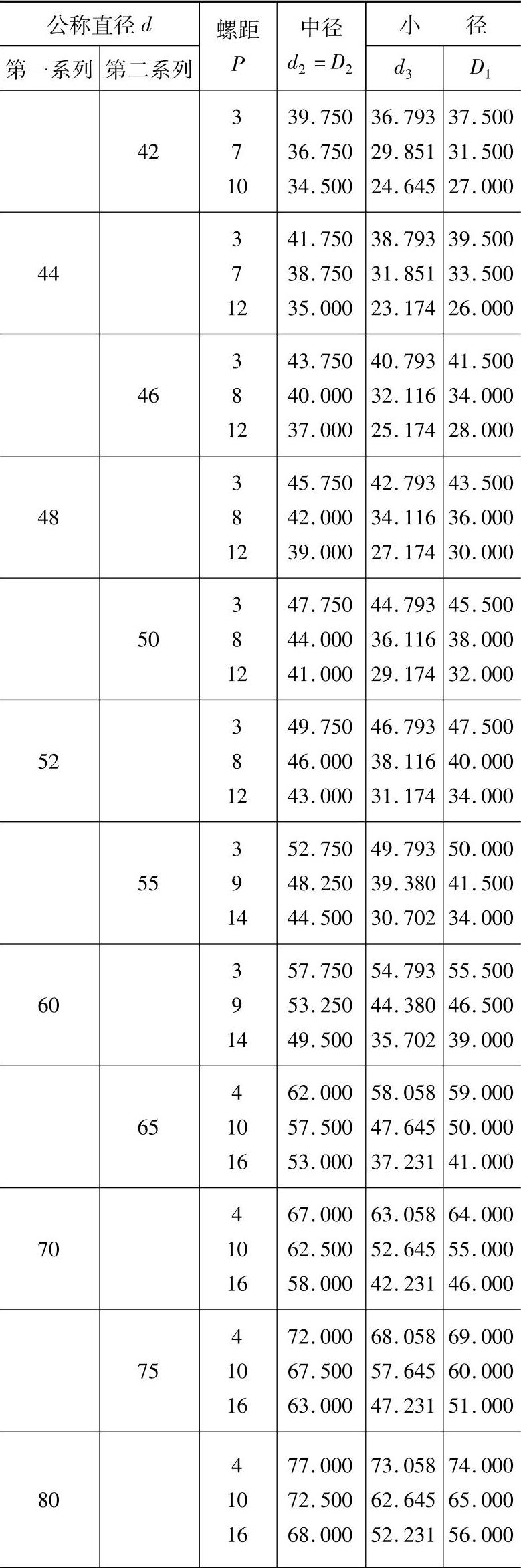

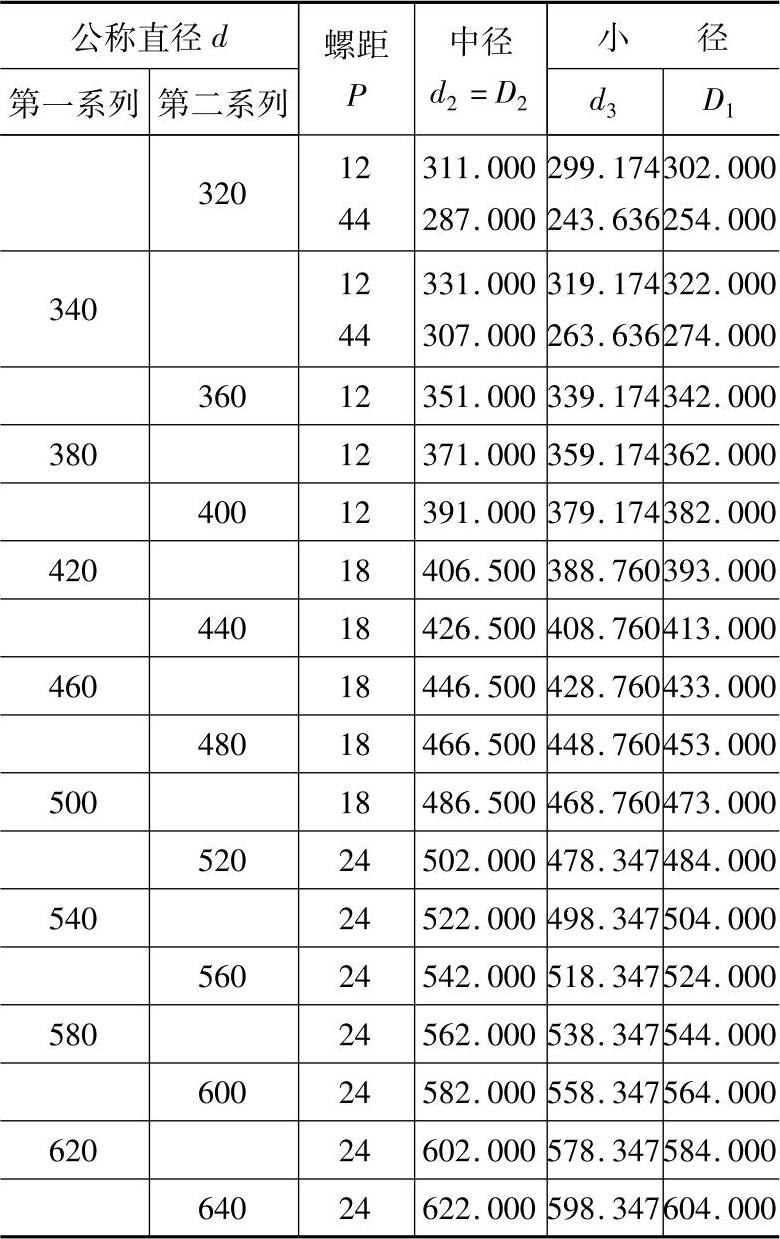

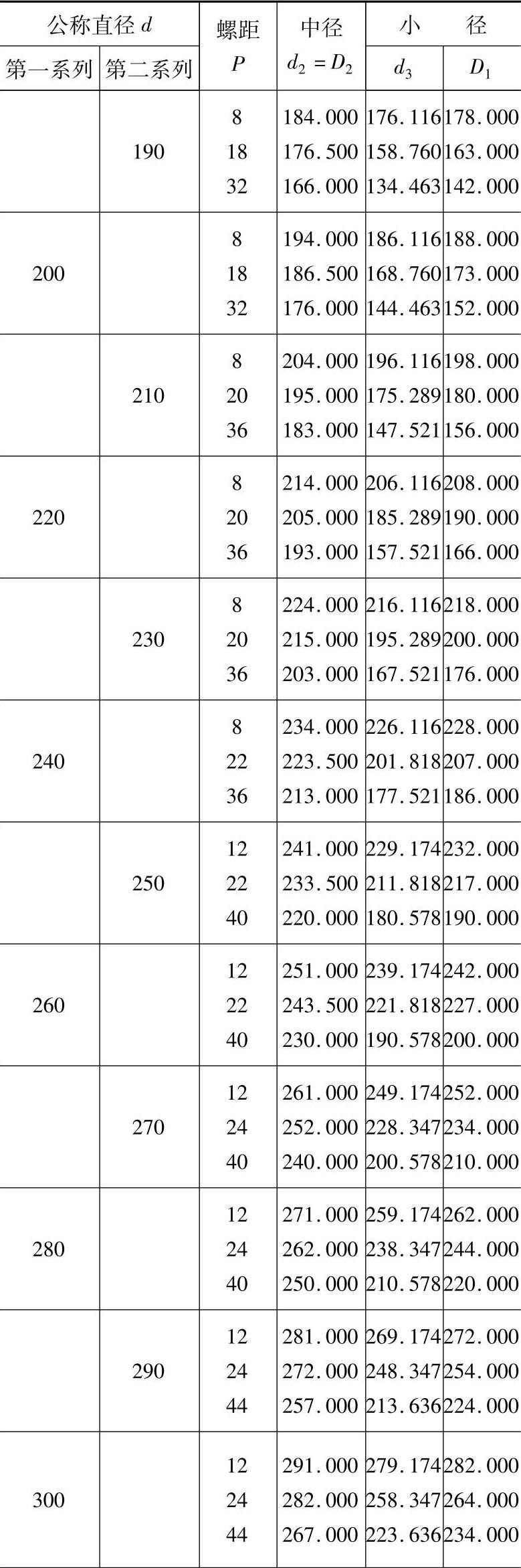

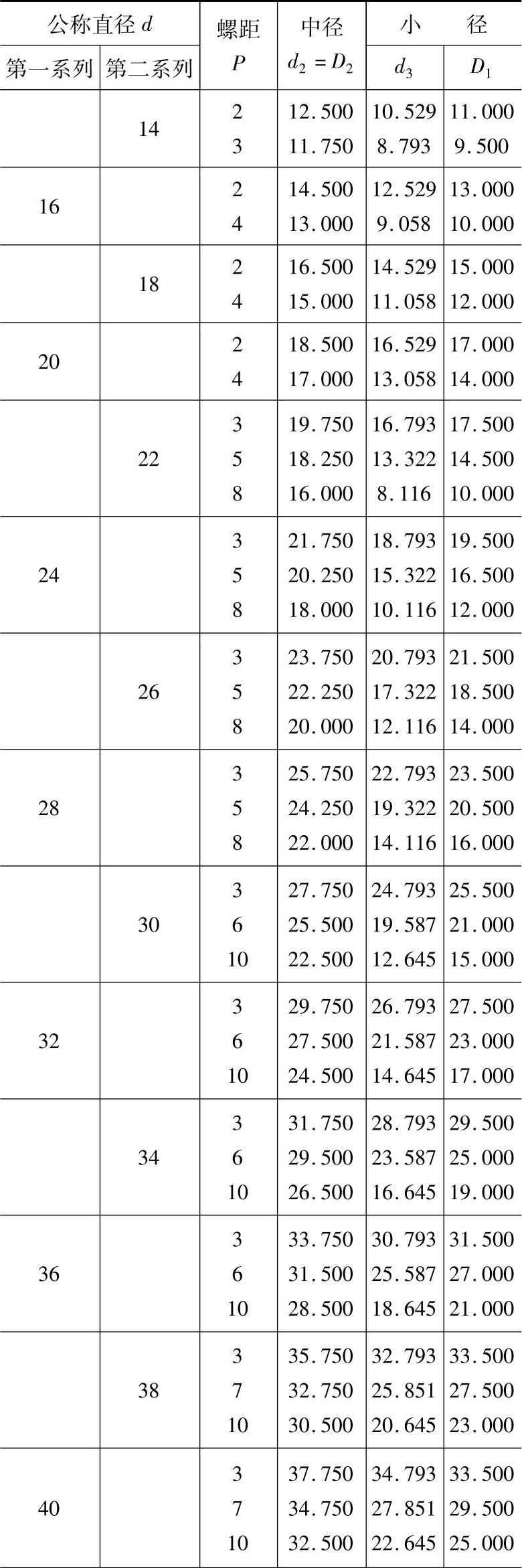

表1-13 锯齿形(3°、30°)螺纹基本尺寸(GB/T 13576.3—1992) (单位:mm)


(续)


(续)


(续)


(续)


(续)


2.锯齿形(3°、30°)螺纹公差(GB/T 13576.4—1992)

锯齿形螺纹内、外螺纹公差带如图1-6、图1-7所示,螺纹公差见表1-14~表1-23。

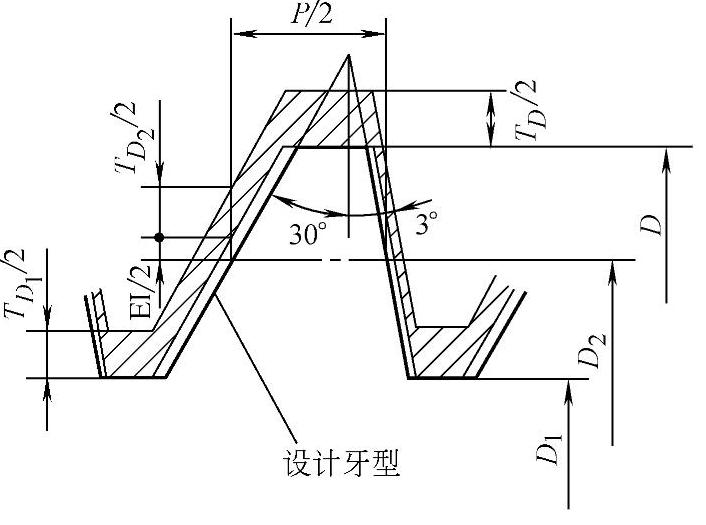

图1-6 内螺纹公差带

D—内螺纹大径 TD—内螺纹大径公差 D2—内螺纹中径 978-7-111-23521-7-Part01-57.jpg—内螺纹中径公差 D1—内螺纹小径 978-7-111-23521-7-Part01-58.jpg—内螺纹小径公差 P—螺距 EI—中径基本偏差


图1-7 外螺纹公差带

d—外螺纹大径 Td—外螺纹大径公差 d2—外螺纹中径 978-7-111-23521-7-Part01-60.jpg—外螺纹中径公差 d3—外螺纹小径 978-7-111-23521-7-Part01-61.jpg—外螺纹小径公差 P—螺距 es—中径基本偏差

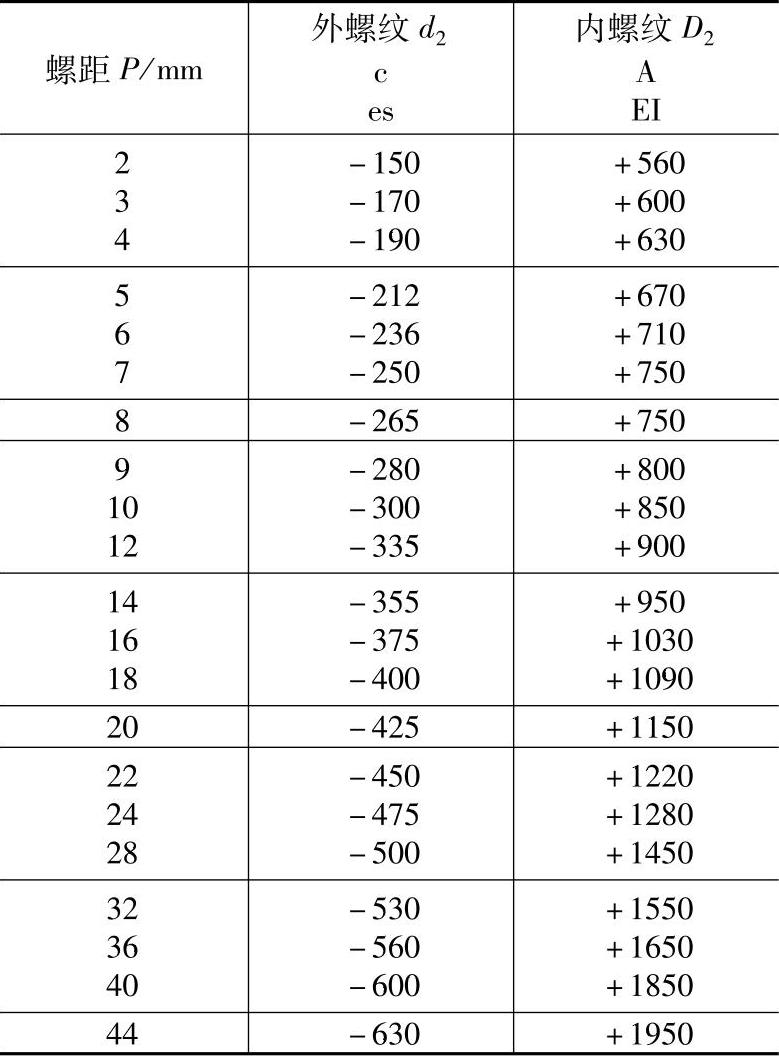

表1-14 内、外螺纹中径的基本偏差 (单位:μm)


注:1.公差带位置由基本偏差确定,本标准规定外螺纹的上偏差es及下偏差EI为基本偏差。

2.内螺纹大径D和小径D1的公差带位置为H,基本偏差为零;外螺纹大径d和小径d3的公差带位置为h,其基本偏差为零。

3.内螺纹中径D2的公差带位置为A,其基本偏差为正值;外螺纹中径d2的公差带位置为c,其基本偏差为负值。

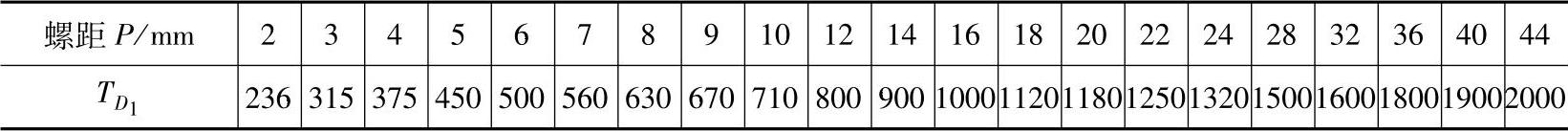

表1-15 内螺纹小径公差978-7-111-23521-7-Part01-63.jpg(公差等级4级) (单位:μm)

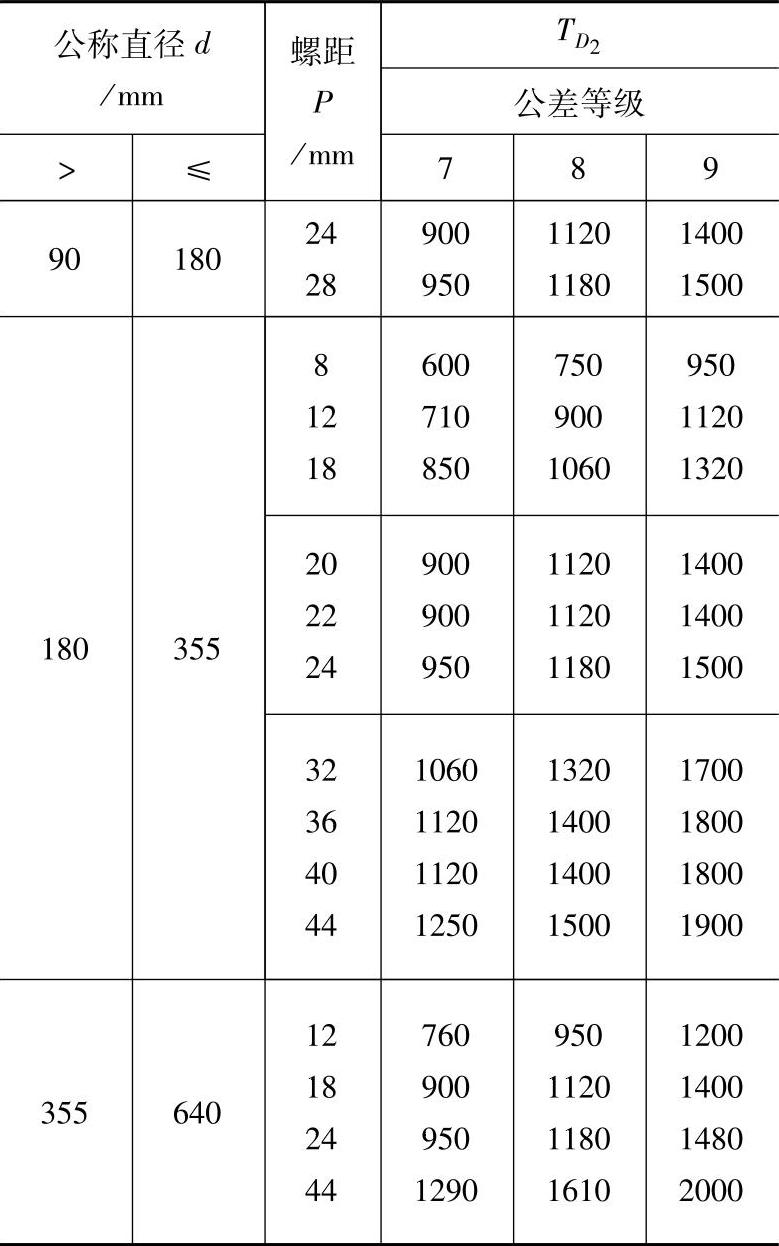

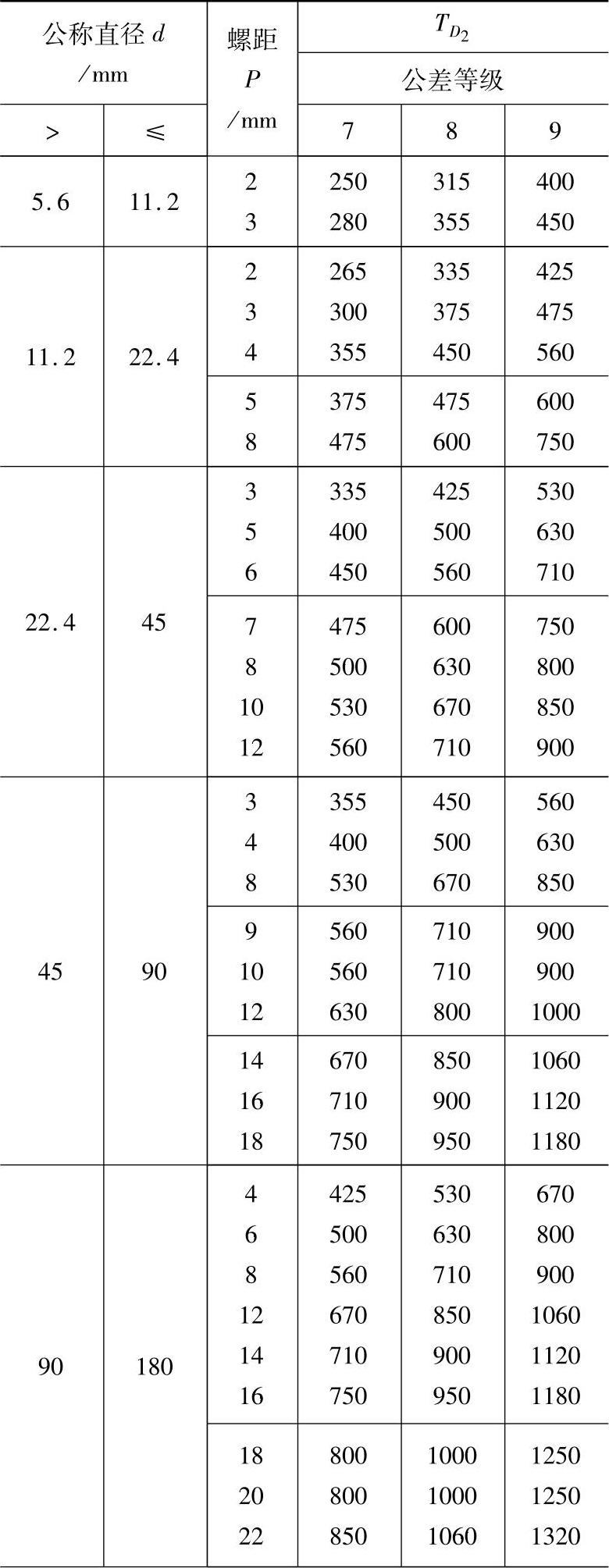

表1-16 内螺纹中径公差978-7-111-23521-7-Part01-65.jpg (单位:μm)


(续)

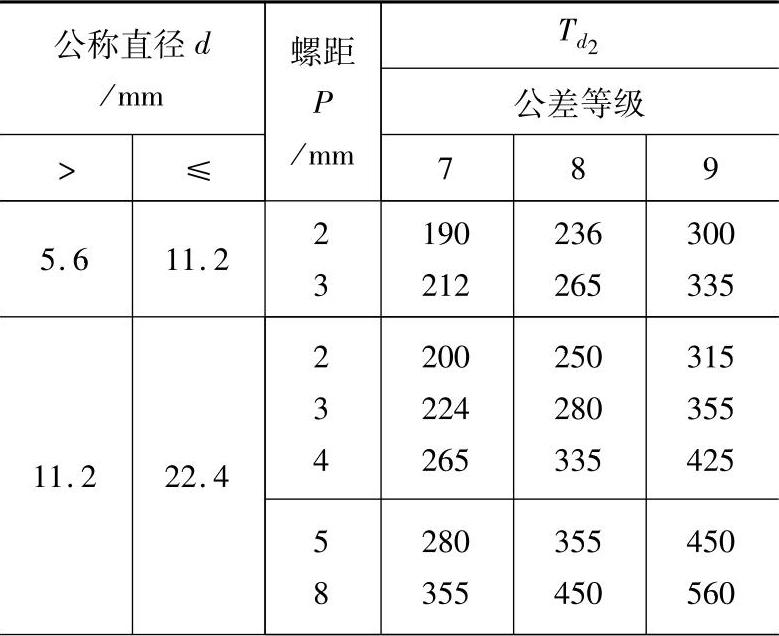

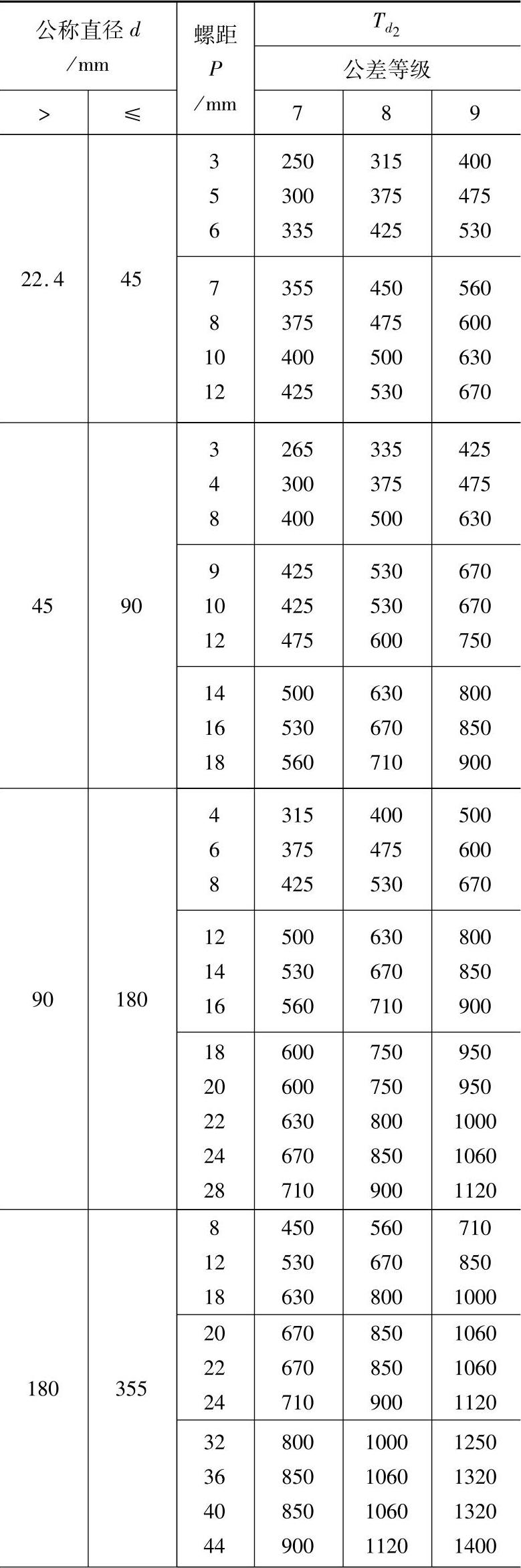

表1-17 外螺纹中径公差978-7-111-23521-7-Part01-68.jpg (单位:μm)


(续)


(续)

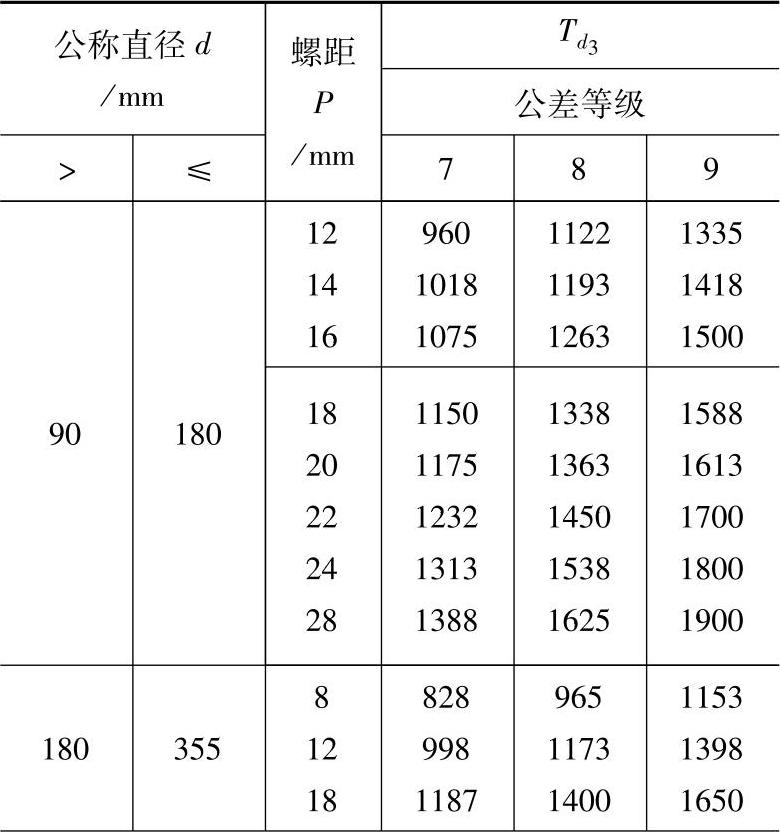

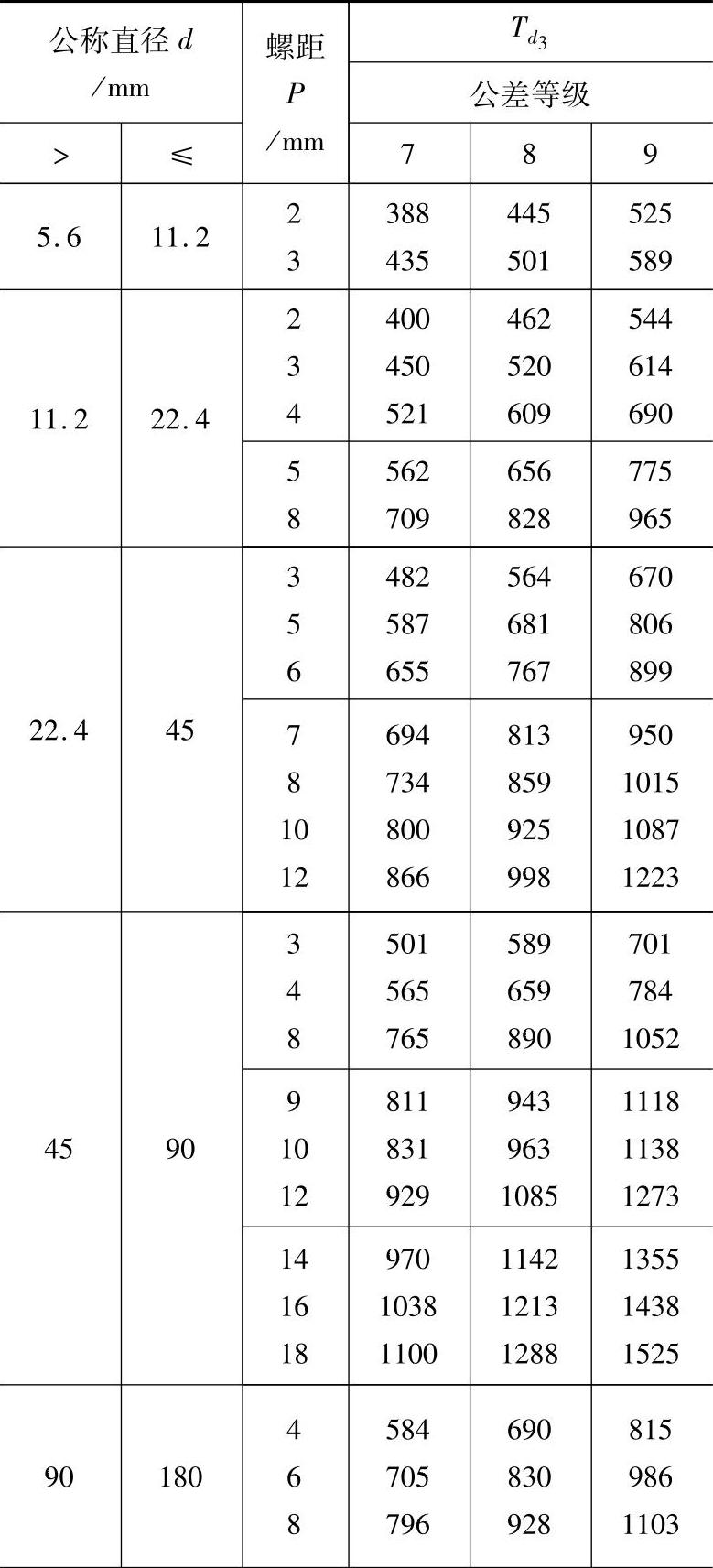

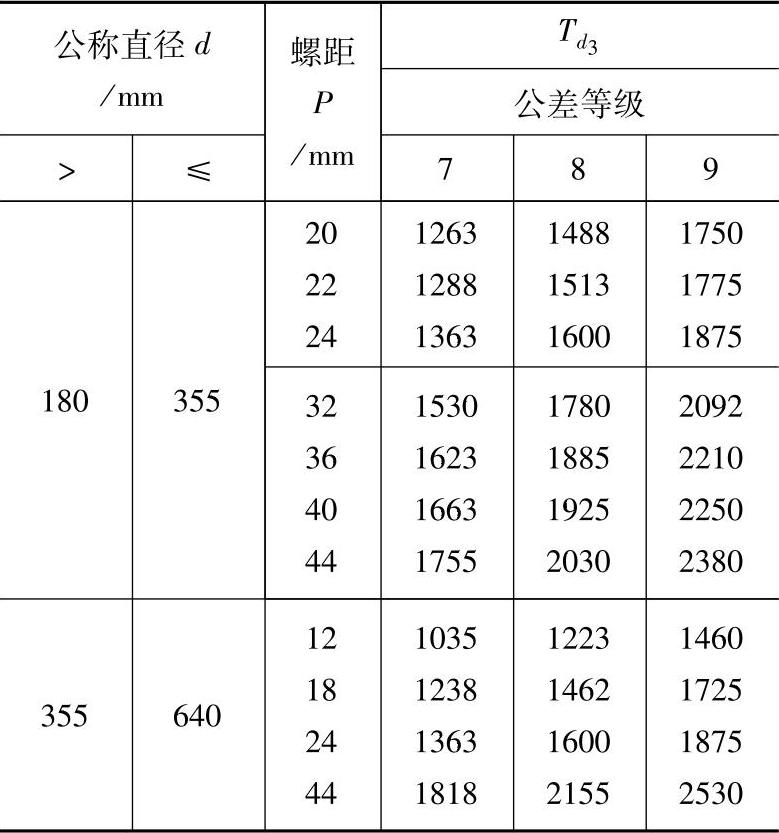

表1-18 外螺纹小径公差978-7-111-23521-7-Part01-72.jpg (单位:μm)


(续)


(续)

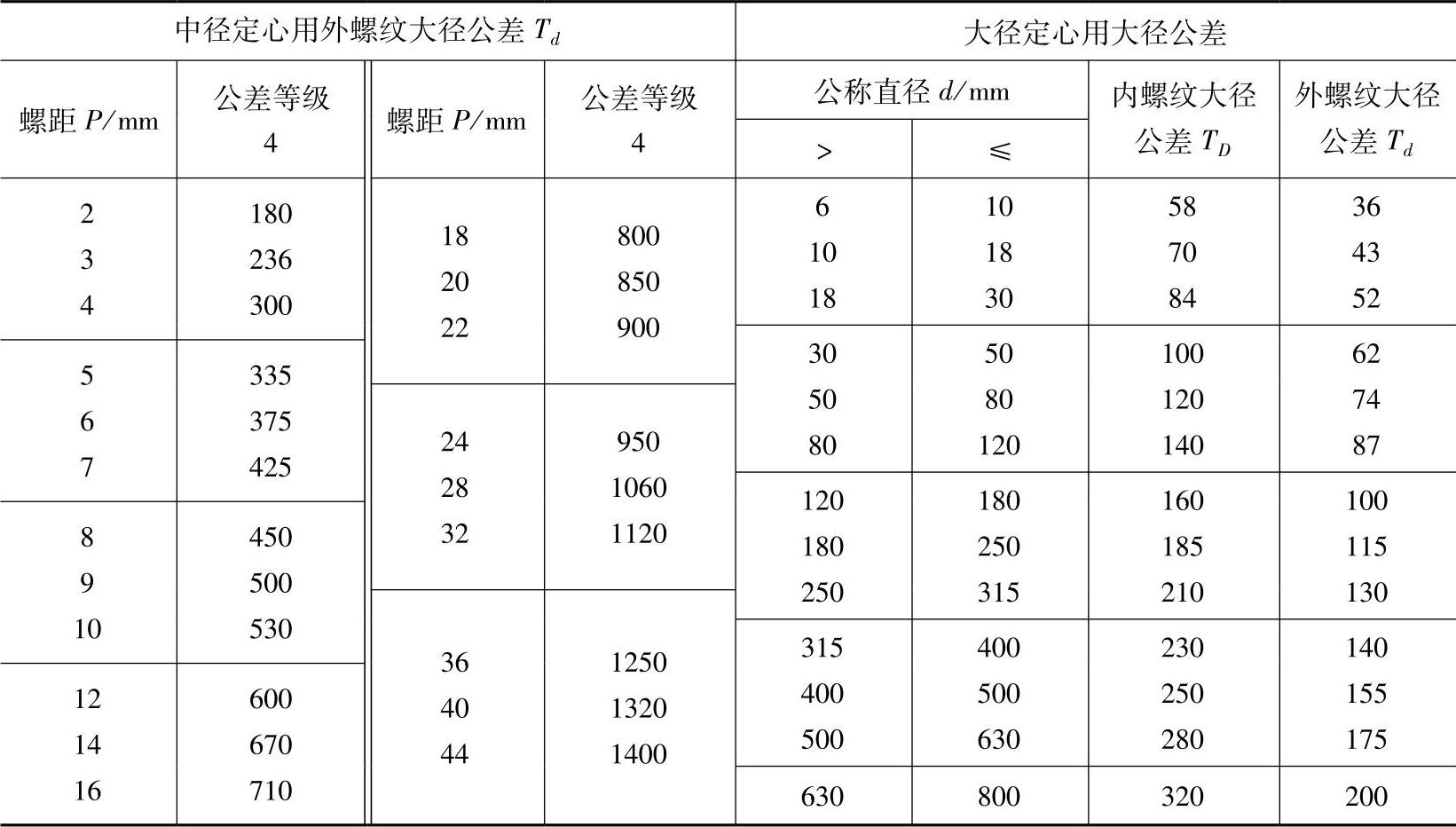

表1-19 大径公差 (单位:μm)


注:关于定心方式,中径定心时内螺纹大径公差带的位置为H,没有规定其公差值,其尺寸由刀具来控制。制造较为简单。使用大径定心时所需要的大径公差值相当于H10/h9,内螺纹大径的加工和测量均较困难。需要配制大径塞规。但大径定心具有定位准确、受力均匀、传动平稳、紧固后不易松动等优点,设计者可根据性能要求来选择所需的定心方式。

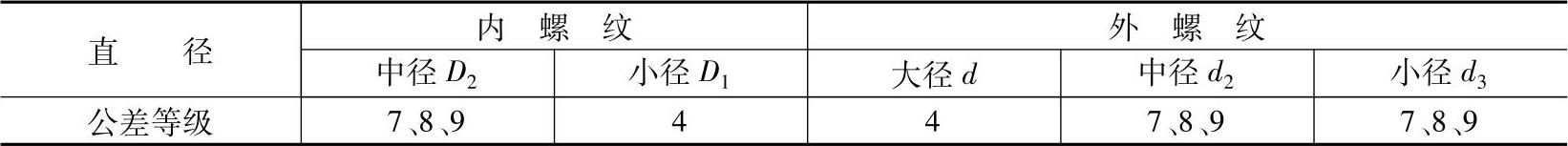

表1-20 内、外螺纹直径公差等级


注:外螺纹小径d3所选取的公差等级必须与其中径d2的公差等级相同。

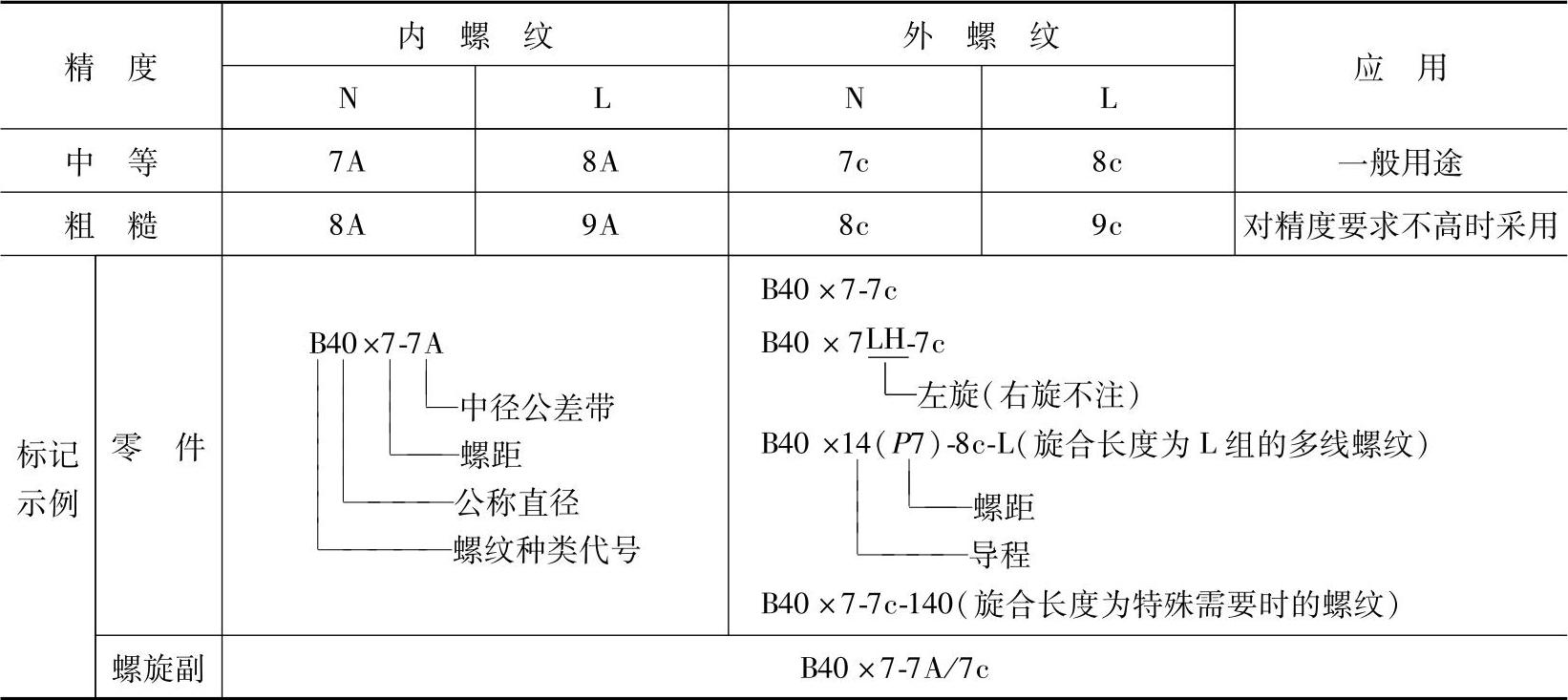

表1-21 锯齿形螺纹公差带的选用及标注


注:当采用大径定心时,其螺纹的标记还需在公差带代号之后加注大径的代号“D”(对内螺纹)或“d”(对外螺纹)并用括号将其括上。示例如下:

1)采用大径定心的长组内螺纹:B40×7-7A(D)-L。

2)采用大径定心的双线左旋外螺纹:B40×14(P7)LH-8c(d)。

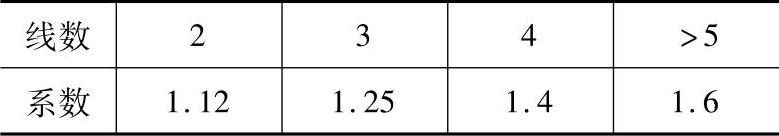

表1-22 多线锯齿形螺纹中径公差系数


注:1.多线锯齿形螺纹的顶径和底径的公差与单线锯齿形螺纹相同。

2.多线锯齿形螺纹的中径公差是在单线锯齿形螺纹的基础上按线数不同分别乘以本表系数而得。

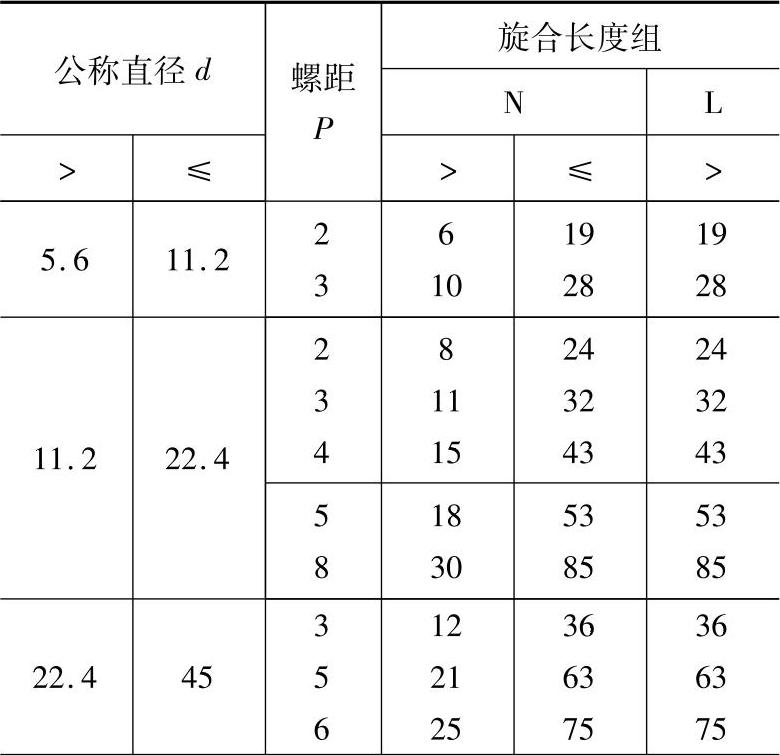

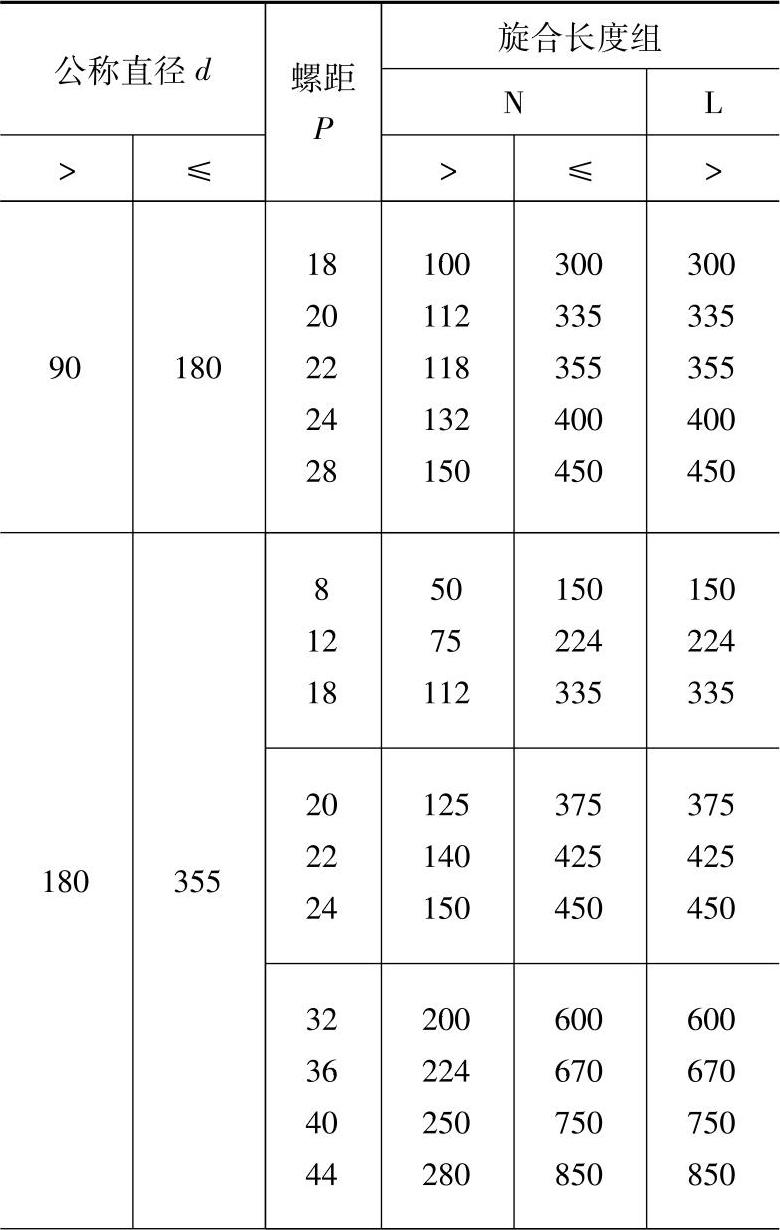

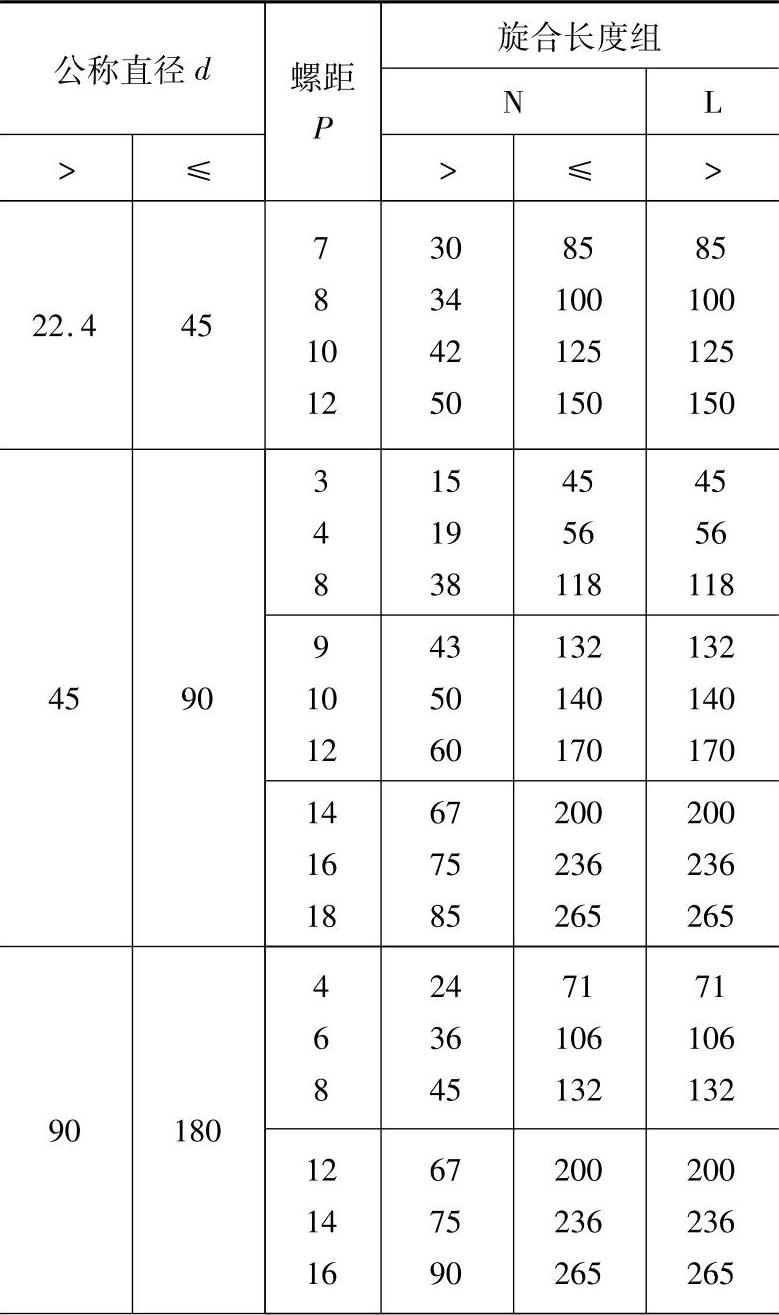

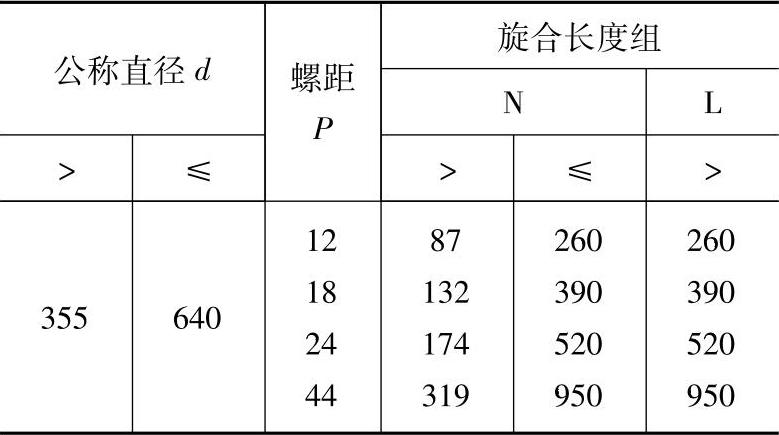

表1-23 螺纹旋合长度 (单位:mm)


(续)


(续)


(续)


3.水系统45°锯齿形螺纹牙型与基本尺寸(JB/T 2001.73—1999)

水系统45°锯齿形螺纹牙型如图1-8所示,牙型尺寸和基本尺寸见表1-24和表1-25,下面列几个标记示例:

【例1-1】 螺纹外径250mm,螺距8mm左旋单线锯齿形螺纹:

YS 250×8LH JB/T 2001.73—1999

【例1-2】 螺纹外径300mm,螺距10mm右旋单线锯齿形螺纹:

YS 300×10 JB/T 2001.73—1999

【例1-3】 螺纹外径520mm,螺距20mm右旋单线锯齿形螺纹:

YS 520×20JB/T 2001.73—1999

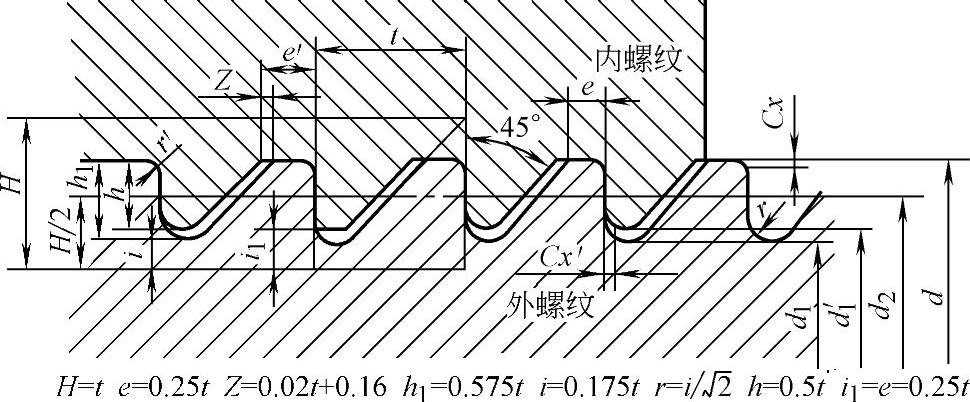

图1-8 水系统45°锯齿形螺纹牙型

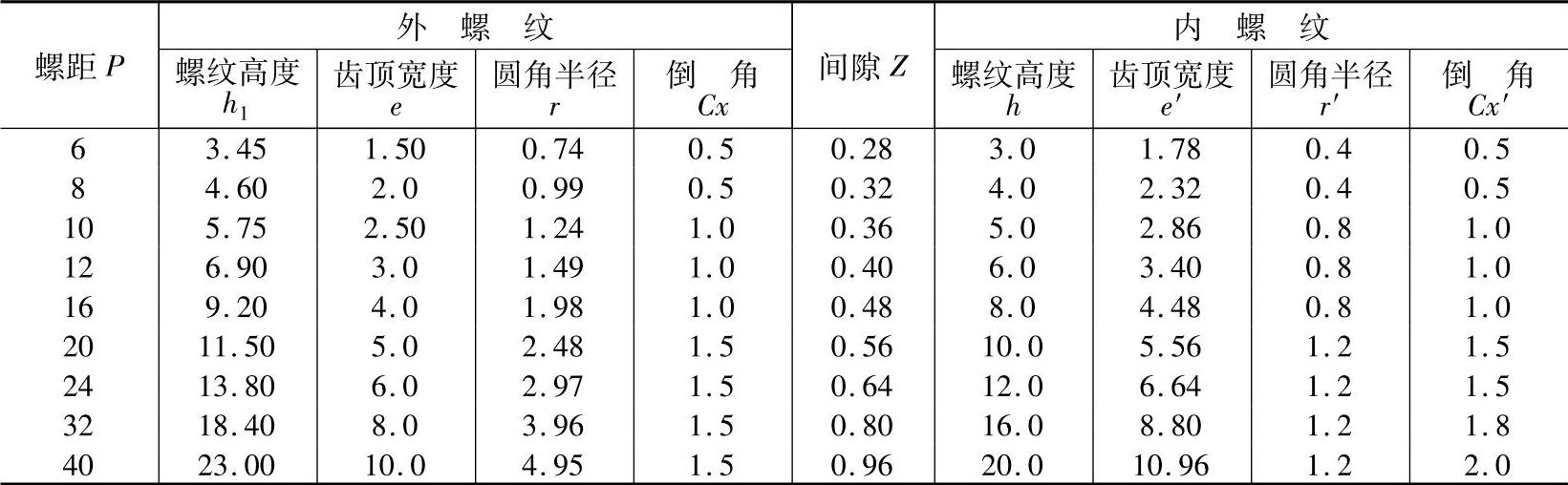

表1-24 牙型尺寸 (单位:mm)

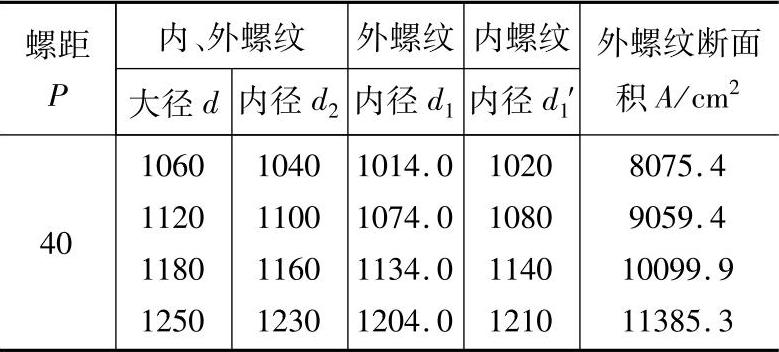

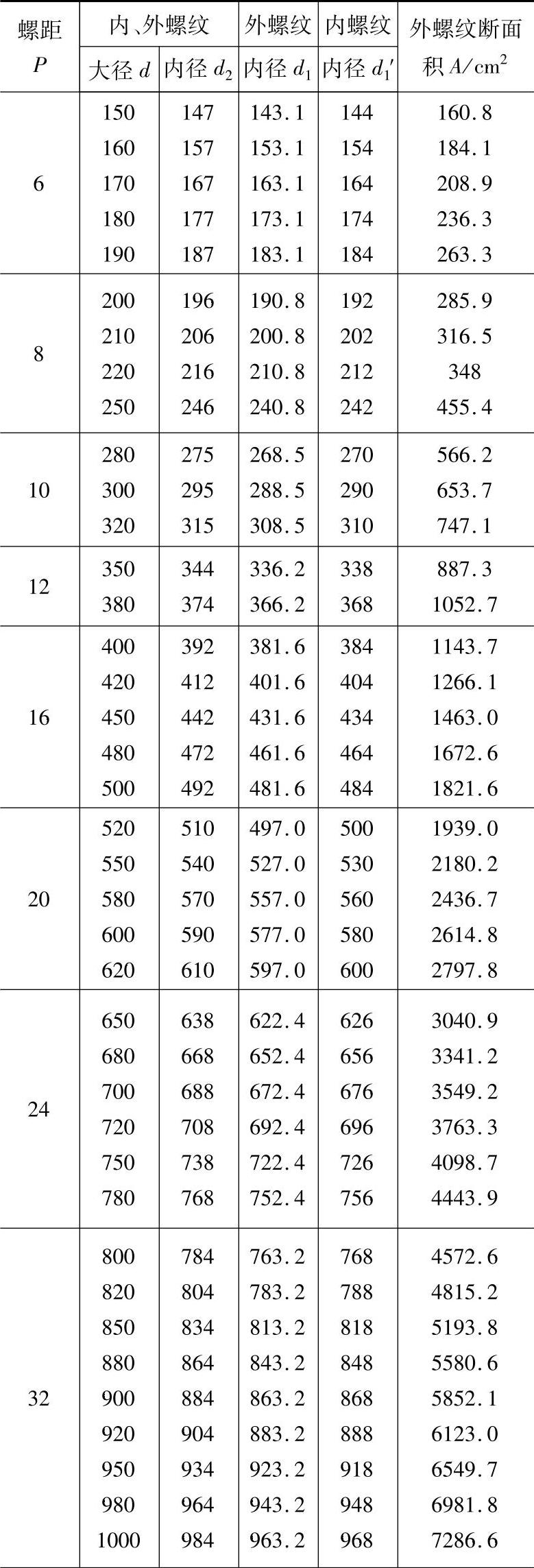

表1-25 基本尺寸 (单位:mm)


(续)


注:1.本标准规定了45°锯齿螺纹牙型与基本尺寸,适用于压力机立柱用45°锯齿形螺纹。

2.液压机用45°锯齿形螺纹用“YS直径×螺距/线数螺旋方向”表示,单线螺纹不必注明线数,右旋螺纹不必注明螺旋方向。
