梯形螺纹的尺寸、公差及旋合长度

1.梯形螺纹牙型与基本尺寸

梯形螺纹牙型(GB/T 5796.1—2005)如图1-1所示,图中:

d——外螺纹大径(公称直径);

P——螺距;

ac——牙顶间隙;

H1——基本牙型高度,H1=0.5P

h3——外螺纹牙高,h3=H1+ac=0.5P+ac

H4——内螺纹牙高,H4=H1+ac=0.5P+ac

Z——牙顶高,Z=0.25P=H1/2;

d2——外螺纹中径,d2=d-2Z=d-0.5P

D2——内螺纹中径,D2=d-2Z=d-0.5P

d3——外螺纹小径,d3=d-2h3

D1——内螺纹小径,D1=d-2H1=d-P

D4——内螺纹大径,D4=d+2ac

R1——外螺纹牙顶倒角圆弧半径,R1max=0.5ac

R2——螺纹牙底倒角圆弧半径,R2max=ac

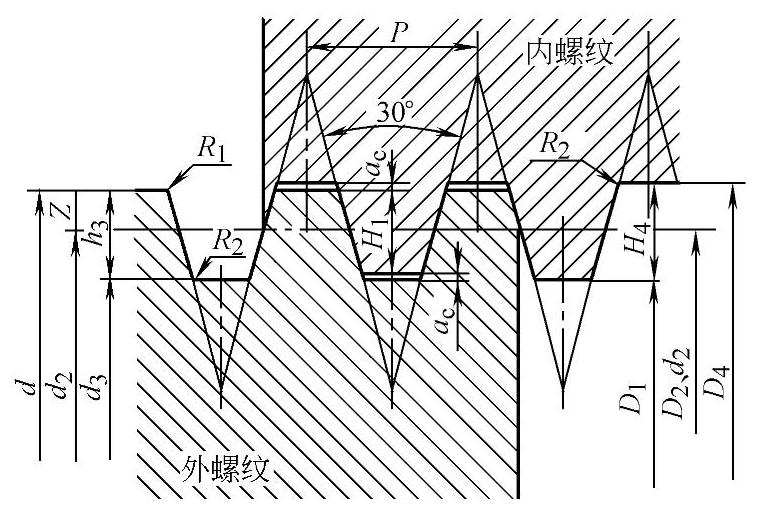

图1-1 梯形螺纹牙型

梯形螺纹最大实体牙型尺寸见表1-5,梯形螺纹基本尺寸见表1-6。

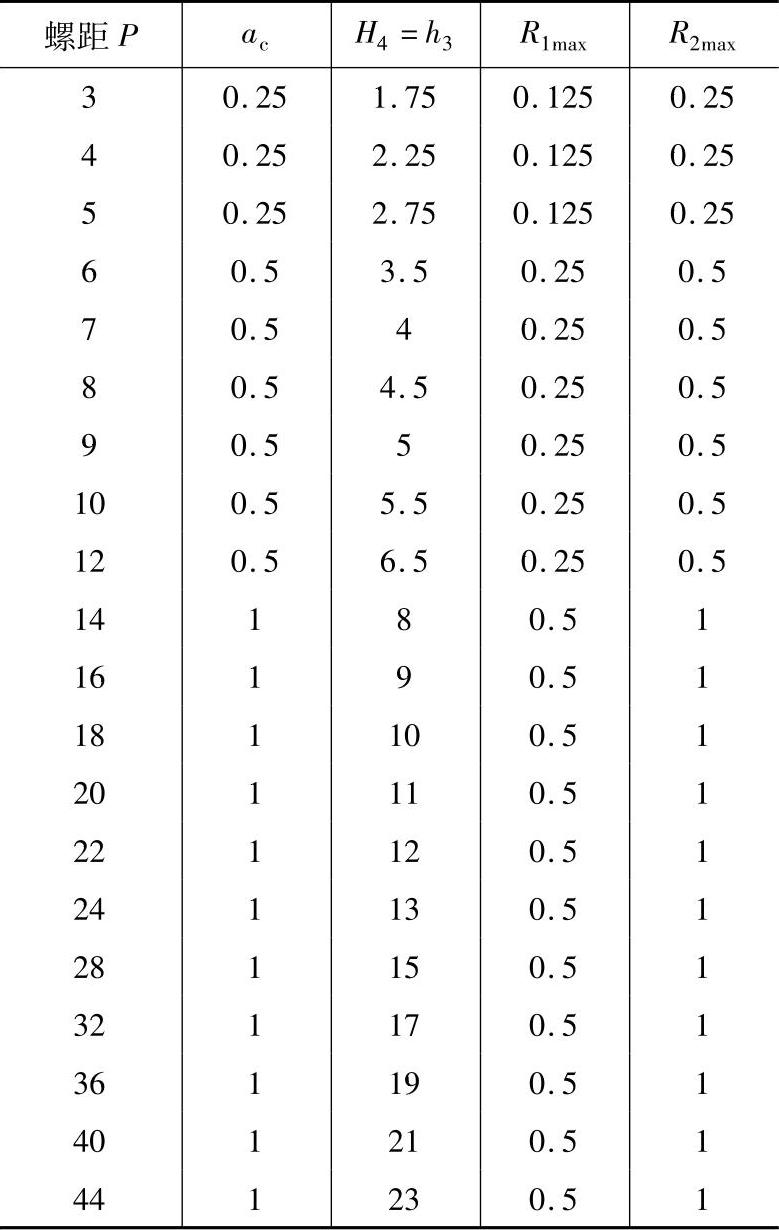

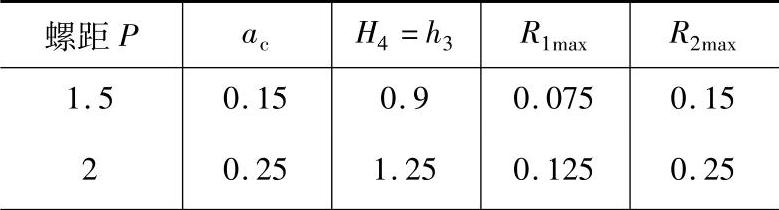

表1-5 梯形螺纹设计牙型尺寸(GB/T5796.1—2005) (单位:mm)


(续)

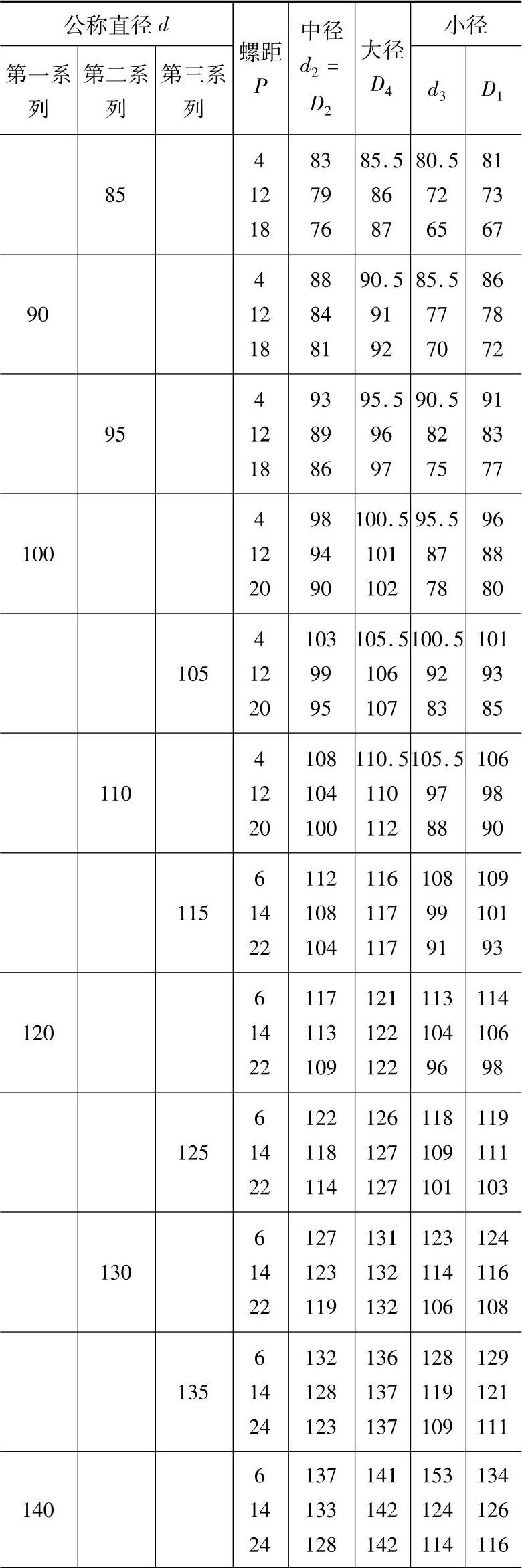

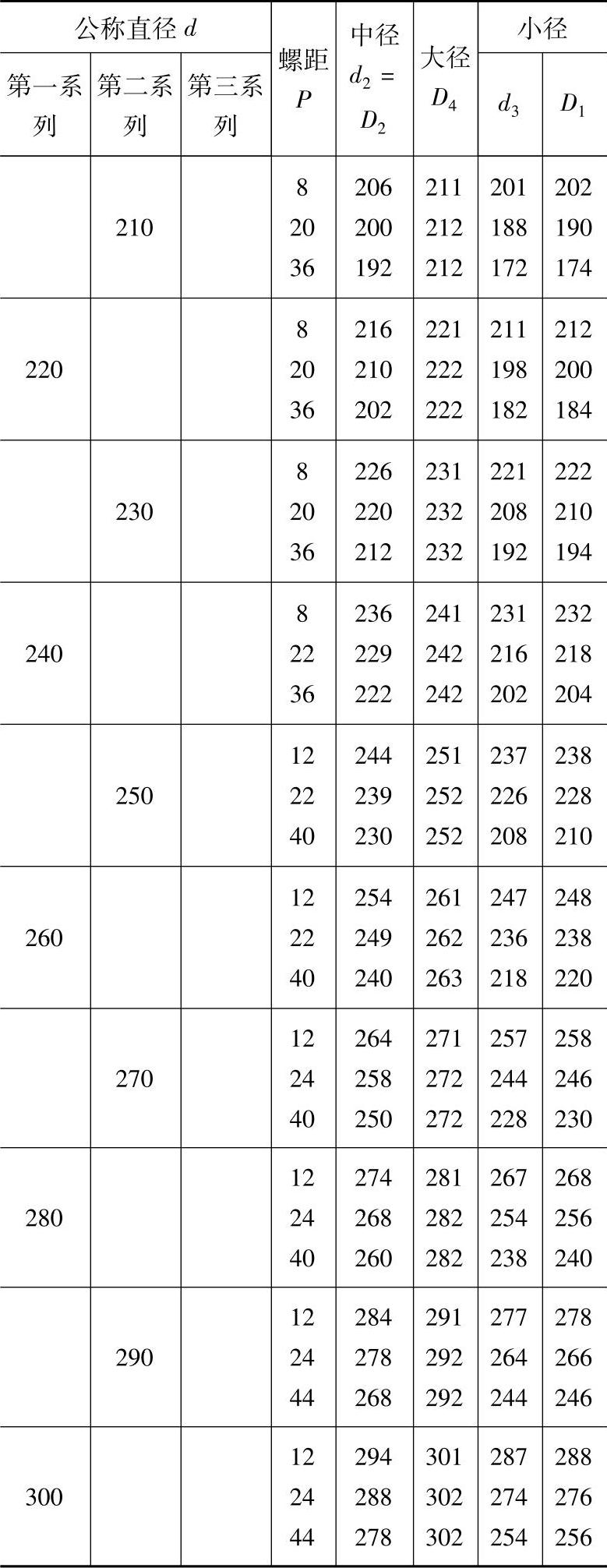

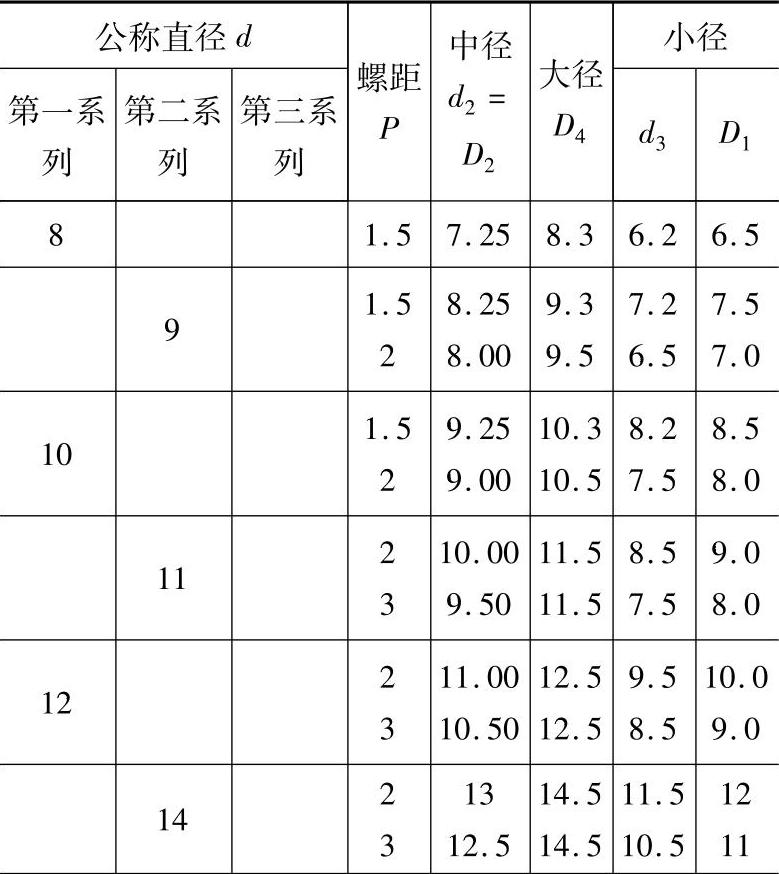

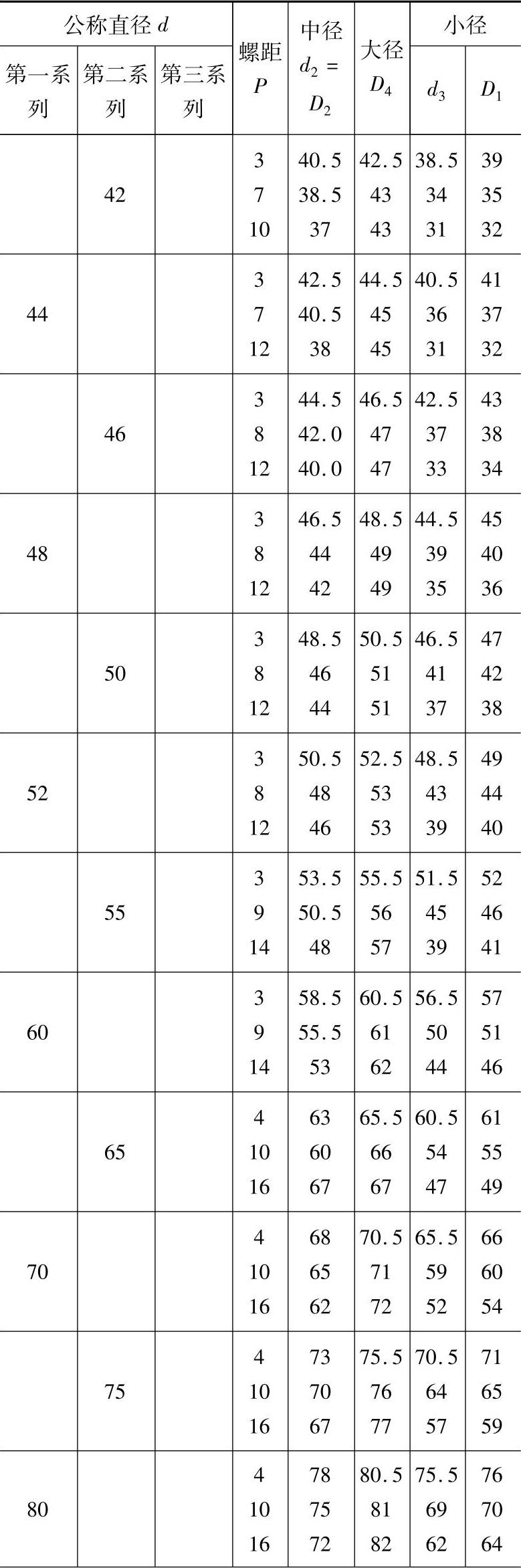

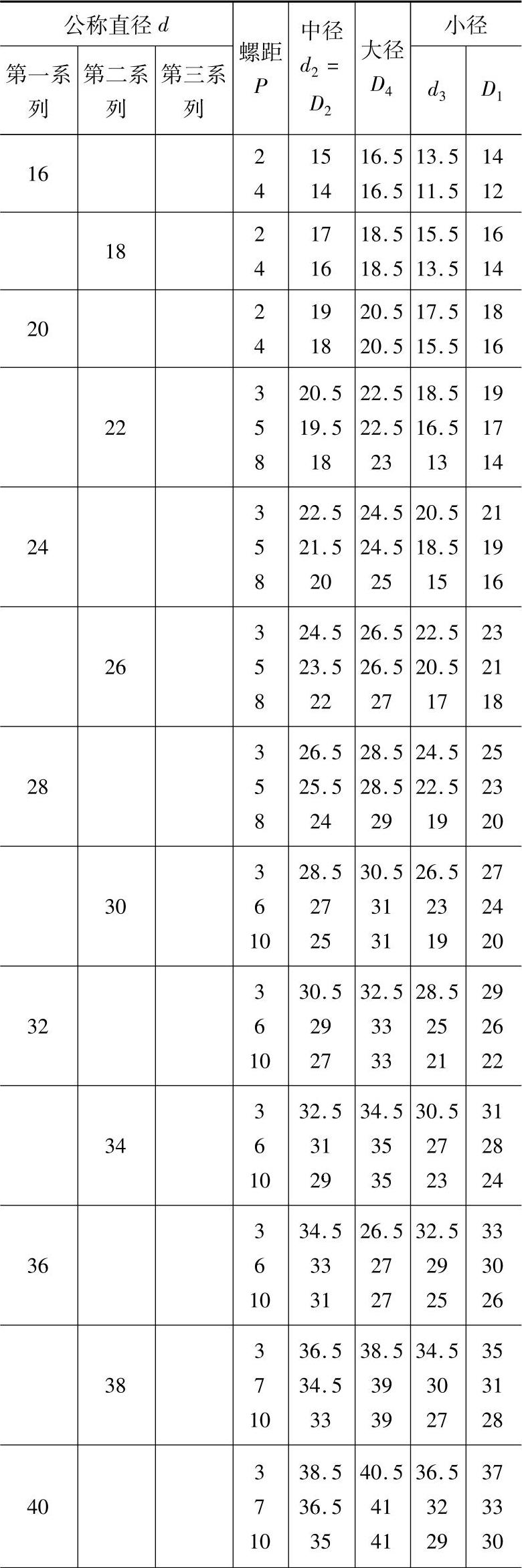

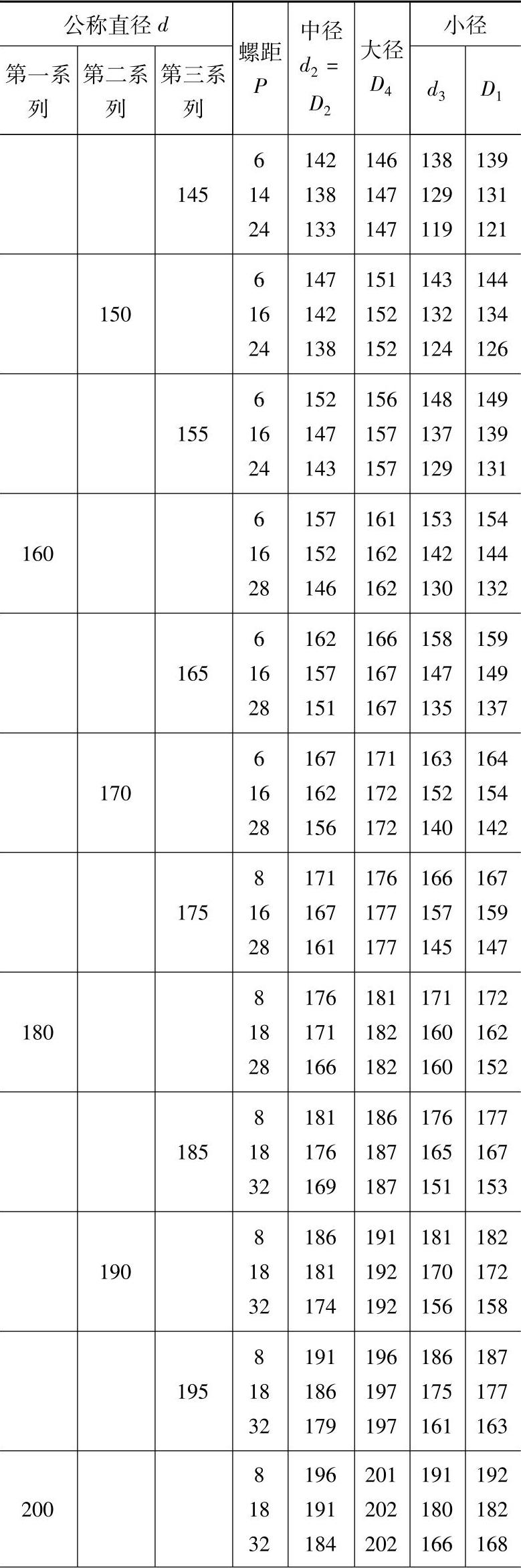

表1-6 梯形螺纹基本尺寸(GB/T5796.3—2005) (单位:mm)


(续)


(续)


(续)


(续)


(续)


注:优先选用第一直径系列。(www.daowen.com)

2.梯形螺纹公差(GB/T 5796.4—2005)

梯形螺纹外螺纹公差带如图1-2所示,内螺纹公差带如图1-3所示,内、外螺纹中径基本偏差见表1-7,梯形螺纹公差值见表1-8,梯形螺纹旋合长度见表1-9,梯形螺纹公差带的选用及标注见表1-10,多线梯形螺纹中径公差系数见表1-11。

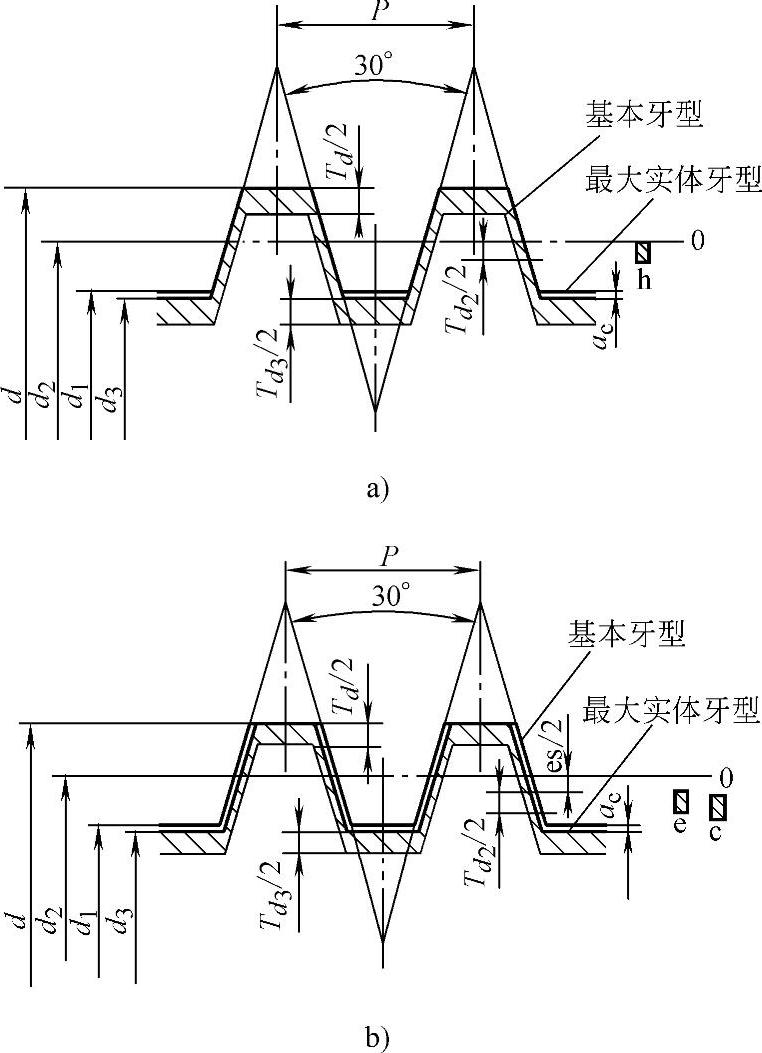

图1-2 外螺纹公差带

a)大、中、小径公差带位置为h b)大、小径公差带位置为h,中径为e、c

P—螺距 d—外螺纹大径 d2—外螺纹中径 d3—外螺纹小径 es—中径基本偏差 Td—外螺纹大径公差 978-7-111-23521-7-Part01-34.jpg—外螺纹中径公差 978-7-111-23521-7-Part01-35.jpg—外螺纹小径公差

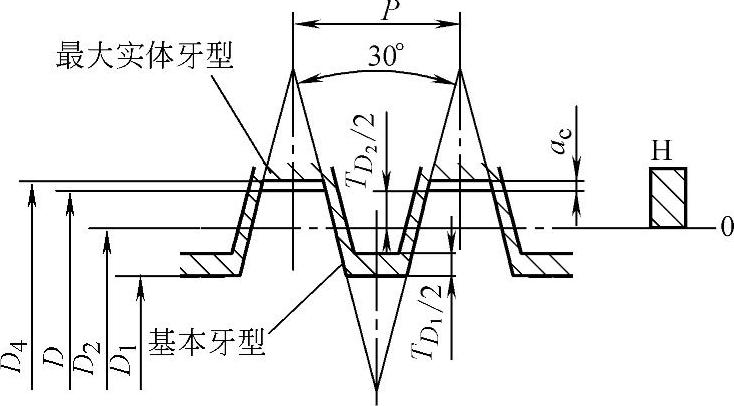

图1-3 内螺纹公差带

P—螺距 D4—内螺纹大径 978-7-111-23521-7-Part01-37.jpg—内螺纹小径公差 D2—内螺纹中径 D1—内螺纹小径 978-7-111-23521-7-Part01-38.jpg—内螺纹中径公差

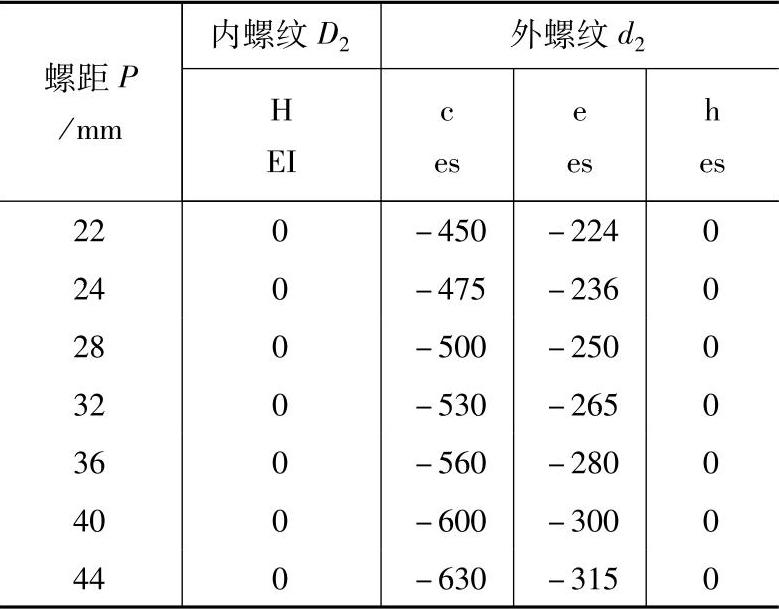

表1-7 内、外螺纹中径基本偏差 (单位:μm)


(续)


注:1.公差带的位置由基本偏差确定,本标准规定外螺纹的上偏差es及内螺纹的下偏差EI为基本偏差。

2.对外径的中径d2规定了三种公差带位置h(见图1-2a)、e和c(见图1-2b);对大径d和小径d3,只规定了一种公差带位置h,h的基本偏差为零,e和c的基本偏差为负值。对内螺纹的大径D4、中径D2及小径D1规定了一种公差位置H(见图1-3),其基本偏差为零。

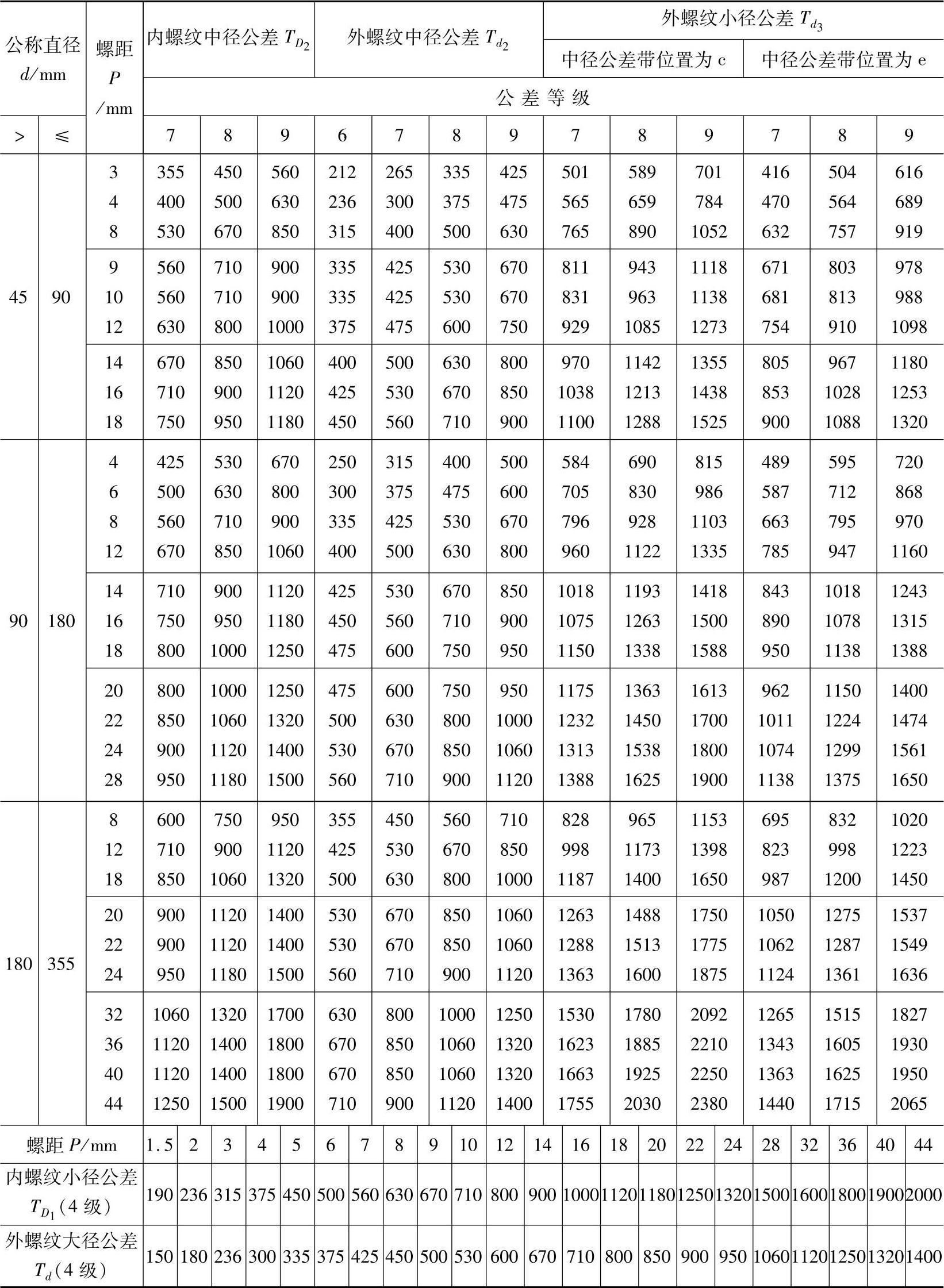

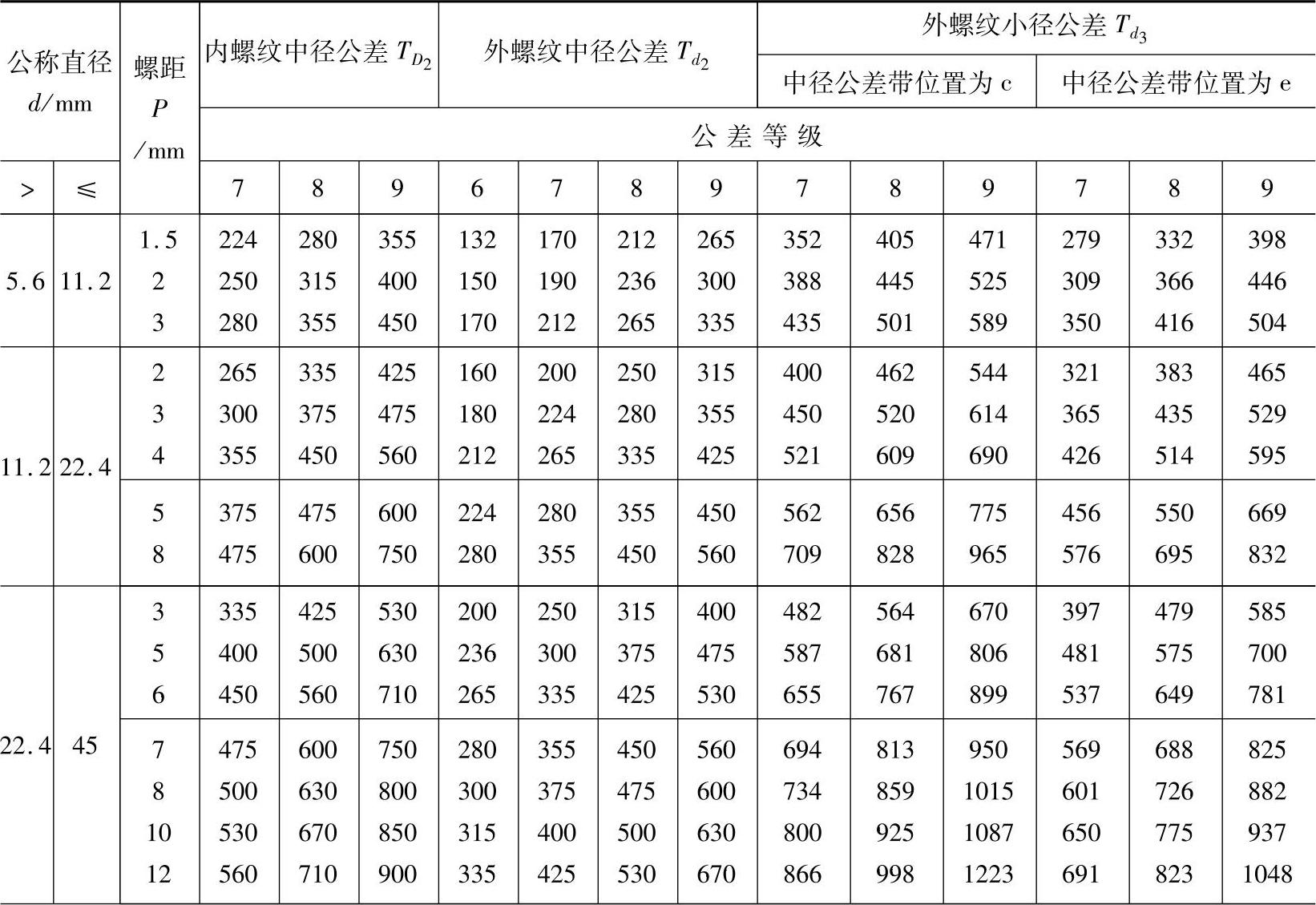

表1-8 梯形螺纹公差值 (单位:μm)


(续)


注:1.梯形螺纹公差带仅选择并标记中径公差带。

2.6级公差值仅是为了计算7、8、9级公差值而列出的。

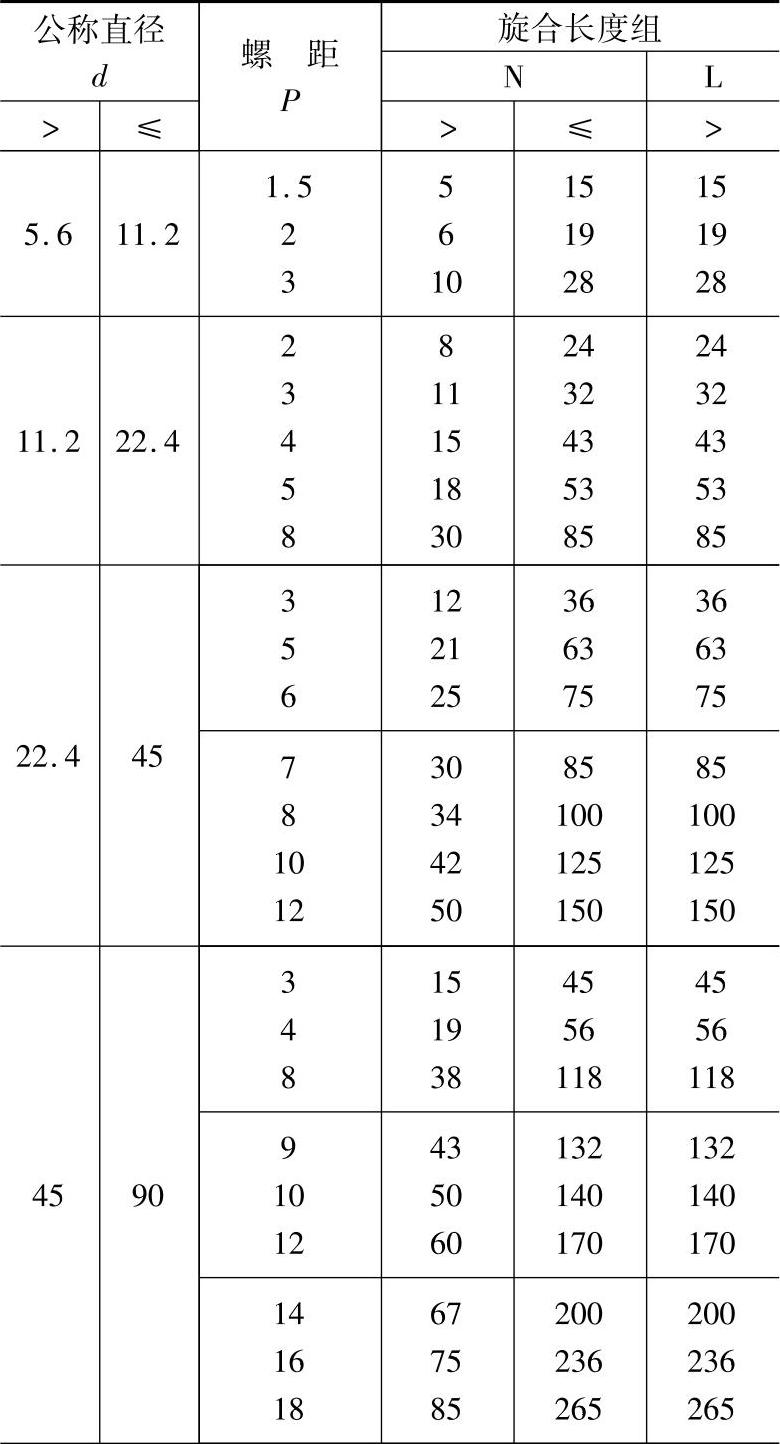

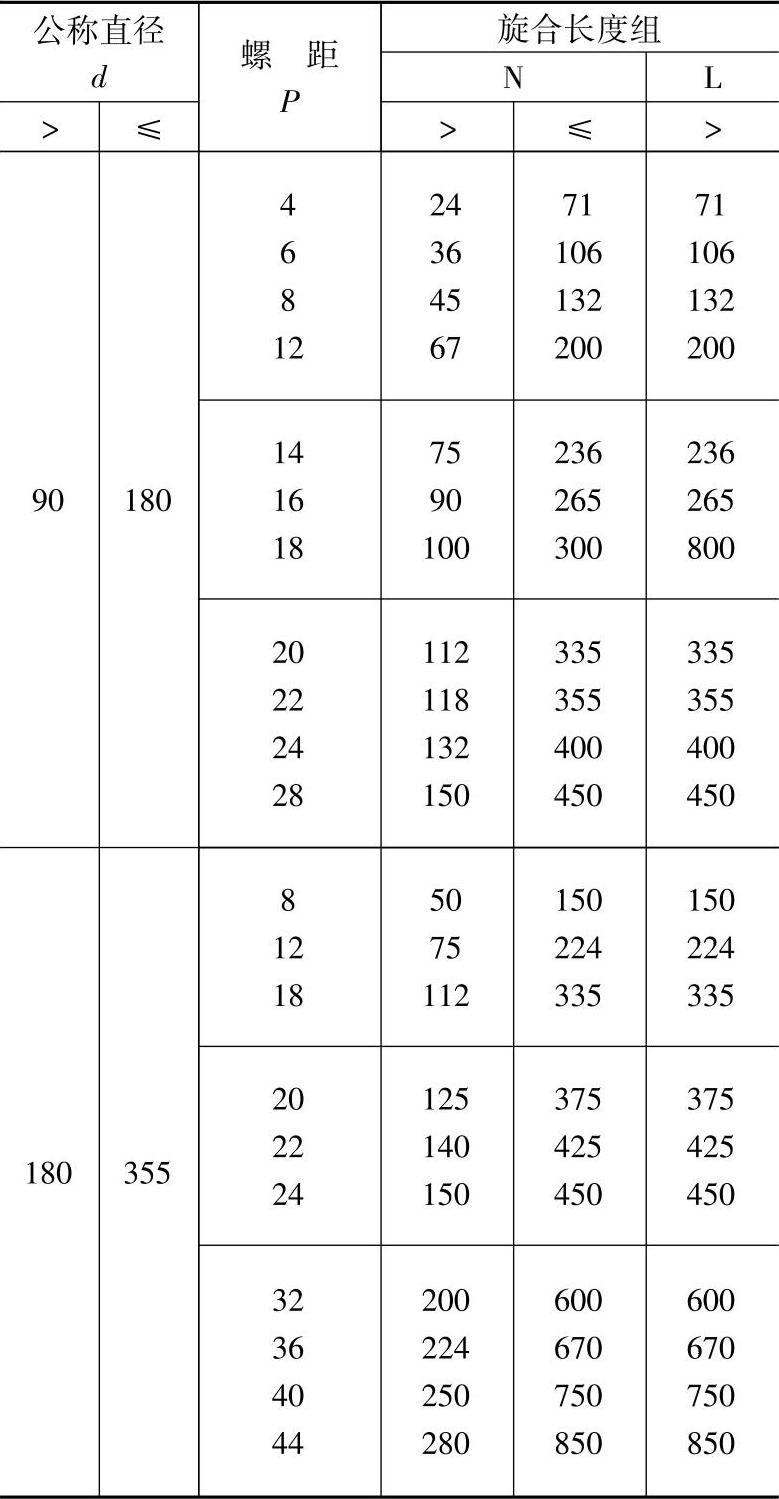

表1-9 梯形螺纹旋合长度 (单位:mm)


(续)

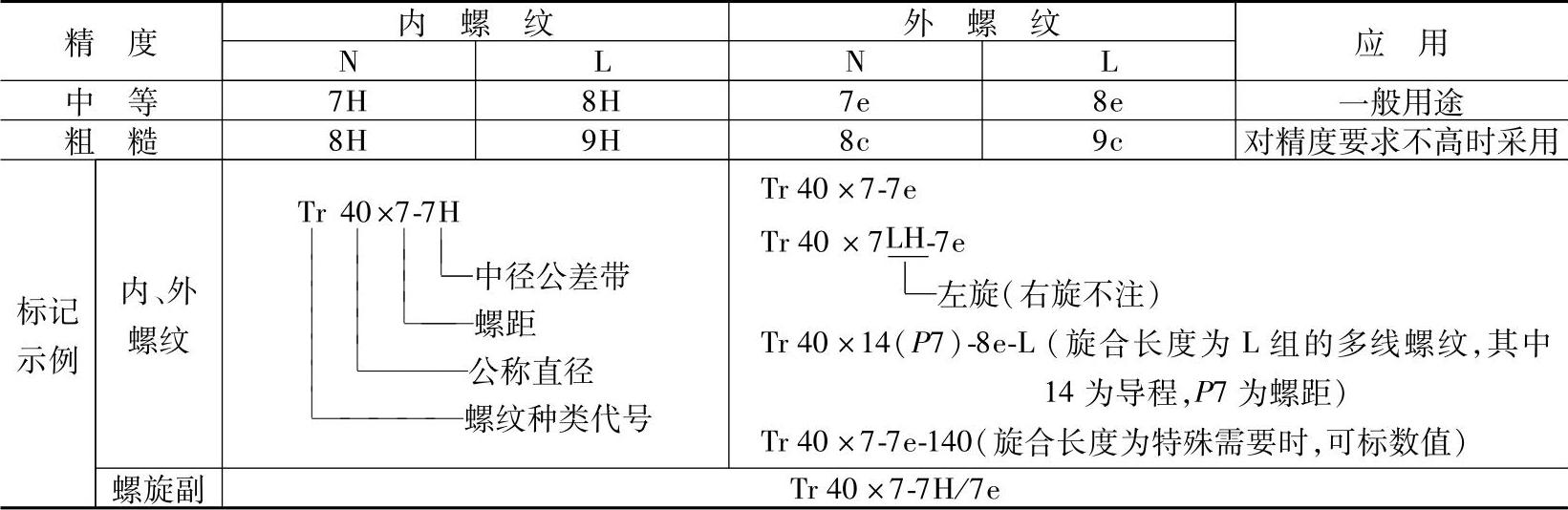

表1-10 梯形螺纹公差带的选用及标注


注:1.梯形螺纹的公差带代号只标注中径公差带(由表示公差等级的数字及公差位置的字母组成)。

2.当旋合长度为N组时,不标注旋合长度代号。当旋合长度为L组时,应将组别代号L写在公差带代号的后面,并用“-”隔开。特殊需要时可用具体旋合长度数值代替组别代号L。

3.梯形螺纹副的公差带要分别注出内、外螺纹的公差带代号。前面的是内螺纹公差带代号,后面的是外螺纹公差带代号,中间用斜线分开。

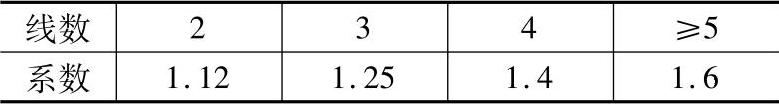

表1-11 多线梯形螺纹中径公差系数


注:1.多线螺纹的顶径公差和底径公差与单线螺纹相同。

2.多线螺纹的中径公差是在单线螺纹中径公差的基础上按线数不同分别乘以本表系数而得。
