1.填空题

（1）轴的功用是____。

（2）按轴所受载荷的性质，可分为____、____和____。

（3）所谓挠性轴是指____。

（4）提高轴的强度的措施有____。

（5）提高轴的刚度的措施有____。

2.判断题

（1）轴头的直径尺寸必须符合轴承内孔的直径标准系列。（ ）

（2）一切做旋转运动的传动零件必须安装在轴上才能进行旋转和传递动力。（ ）

（3）计算得到的轴颈尺寸必须按标准系列圆整。（ ）

（4）一根轴上不同轴段的键槽尺寸应尽量统一，并排布在同一母线方向上。（ ）

（5）工作时承受弯矩并传递转矩的轴称为心轴。（ ）

（6）合金钢的力学性能比碳素钢高，所以轴改用合金钢制造，可提高轴的刚度和强度。（ ）

（7）合金钢对应力集中较敏感，设计合金钢轴时更应注意从结构上避免应力集中。（ ）

3.选择题

（1）工作时以传递转矩为主，不承受弯矩或弯矩很小的轴称为（ ）。

A.心轴 B.转轴 C.传动轴

（2）自行车中链轮的轴是（ ）。

A.心轴 B.转轴 C.传动轴

（3）汽车下部，由发动机、变速器通过万向联轴器带动后轮差速器的轴是（ ）。

A.心轴 B.转轴 C.传动轴

（4）后轮驱动的汽车，支持后轮的轴是（ ）。

A.心轴 B.转轴 C.传动轴

（5）后轮驱动的汽车，其前轮的轴是（ ）。

A.心轴 B.转轴 C.传动轴

（6）按弯扭合成强度条件计算轴的应力时，公式中的折合系数a是考虑（ ）。

A.弯曲应力可能不是对称循环应力

B.弯曲应力和扭应力的循环性质不同

C.轴上有应力集中

D.材料抗弯与抗扭的性能不同

（7）对轴进行表面强化处理可以提高轴的（ ）。

A.静强度 B.刚度 C.疲劳强度 D.耐冲击性能

（8）一般二级减速器的中间轴是（ ）。

A.转轴 B.心轴 C.传动轴

（9）当采用套筒、螺母或轴端挡圈作轴的定位时，为了使零件能靠紧定位面，安装零件的轴段长度应（ ）零件轮毂的宽度。

A.大于 B.小于 C.等于(www.daowen.com)

（10）轴肩高度应（ ）滚动轴承内圆厚度，以便拆卸轴承。

A.大于 B.小于 C.等于

（11）最常用来制造轴的材料是（ ）。

A.20钢 B.45钢 C.40Cr钢 D.38CrMoAlA钢

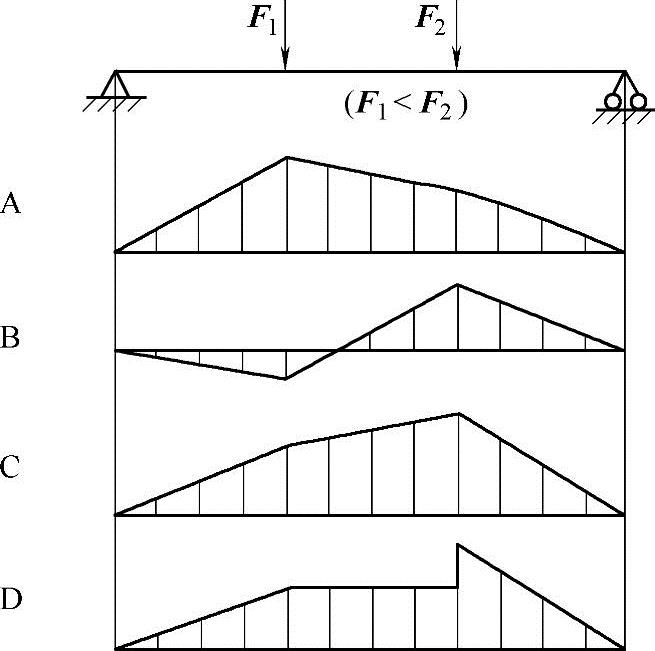

（12）已知轴的受载简图如图12-11所示，则其弯矩图应是（ ）。

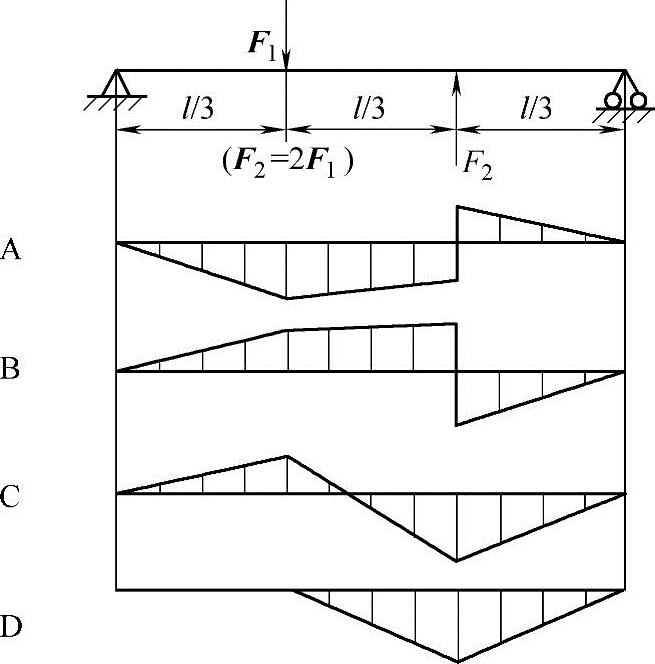

（13）已知轴的受载简图如图12-12所示，则其弯矩图应是（ ）。

图12-11 选择题（12）图

图12-12 选择题（13）图

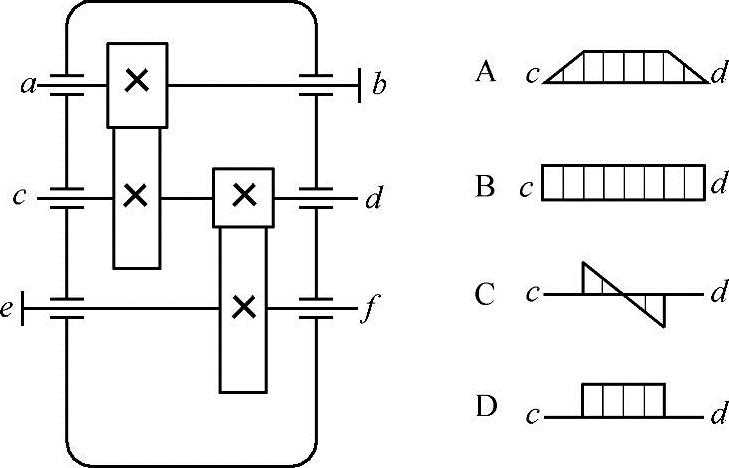

（14）齿轮减速器传动简图如图12-13所示，则中间轴cd的转矩图是（ ）。

图12-13 题（14）图

（15）转轴上的载荷和支点位置都确定后，轴的直径可以根据（ ）来进行计算或校核。

A.弯曲强度 B.扭转强度 C.扭转刚度 D.复合强度

4.简答题

（1）什么是轴的结构工艺性？轴的结构设计应遵循哪些原则？在轴的加工和装配工艺性方面应考虑哪些？

（2）试述轴的强度计算方法的种类及它们的使用条件。

（3）轴的结构设计主要考虑的因素有哪些？轴的结构设计的一般步骤是什么？

（4）轴的强度计算方法有哪几种？各适用于何种情况？

（5）试述轴的结构设计的主要内容。

（6）在利用公式

估算轴的直径时，怎样选取C值，对计算所得结果应如何最后取值？

（7）轴根据受载情况可分为哪三类？试分析自行车的前轴、中轴、后轴的受载情况，说明它们各属于哪类轴。

（8）经校核发现轴的强度不符合要求时，在不增大轴径的条件下，可采取哪些措施来提高轴的强度？

（9）如何提高轴的疲劳强度？如何提高轴的刚度？

（10）在拟订轴上零件装配方案时应注意些什么问题？如何确定阶梯轴各轴段的直径和长度尺寸？

（11）什么是刚性轴？什么是挠性轴？设计高速运转的轴时，应如何考虑轴的工作转速范围？

（12）多级齿轮减速器中，为什么低速轴的直径要比高速轴的直径大？

（13）轴的强度计算有哪几种方法？各在什么情况下使用？

5.计算题

（1）一单级直齿圆柱齿轮减速器，其主动轴材料为45钢调质处理，σ_b=650MPa，轴单向转动，工作平稳，传递转矩T=175×10³N·mm。齿轮模数m=4mm，齿数z₁=20，齿宽b=80mm，标准齿轮。轴输入端与联轴器相接，两轴承间距160mm。试确定与齿轮配合处轴径。

（2）设计斜齿圆柱齿轮减速器的输出轴（Ⅱ轴）。已知传递功率P=8kW，输出轴的转速n=280r/min，从动齿轮的分度圆直径d=265mm，作用在齿轮上的圆周力F₁=2059N，径向力F_r=763.8N，轴向力F_a=405.7N。齿轮轮毂宽度为60mm，工作时单向转动，轴承采用型号为6028深沟球轴承。
