除了双电源和单电源的标准互补功率放大电路外，还有一些其他类型的互补功率放大电路。

1.采用复合管的互补功率放大电路

输出功率较大的电路，应采用较大功率的功率管。 但大功率管的电流放大系数β 往往较小，且选用特性一致的互补管也比较困难。 故在实际应用中，用复合管来解决这两个问题。复合管是指用两只或多只三极管按一定规律进行组合，等效成一只三极管，复合管又称达林顿管。 复合管有4 种形式，如图6.11 所示。

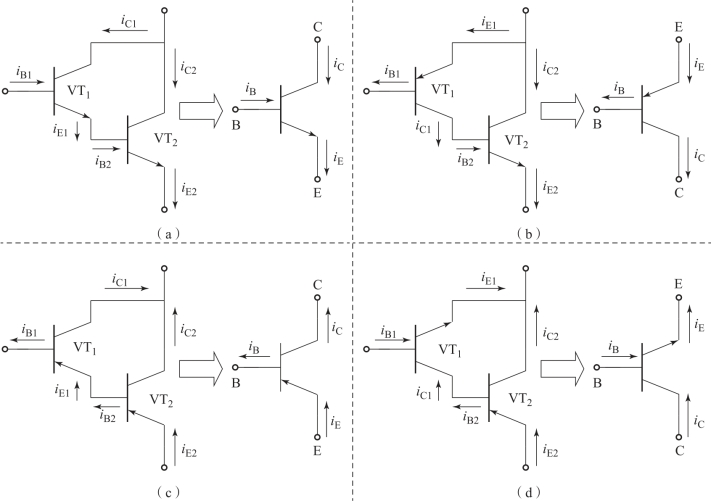

图6.11　复合管的组合方式

（a） NPN 管； （b） PNP 管； （c） PNP 管； （d） NPN 管

复合管具有以下特点：

（1） 复合管的导电类型取决于前一只管子，即iB向管内流者等效为NPN 管，如图6.11（a）、（d） 所示。 iB向管外流者等效为PNP 管，如图6.11 （b）、（c） 所示。

（2） 复合管的电流放大系数β≈β1β2…。

（3） 组成复合管的各管各极电流应满足电流一致性原则，即连接点处电流方向一致，并在连接点处保证总电流为两管输出电流之和。(www.daowen.com)

2.集成功率放大器

集成功率放大器广泛用于音响、电视和小电机的驱动方面。 集成功放是在集成运算放大器的电压互补输出级后，加入互补功率输出级构成的。 大多数集成功率放大器实际上也就是一个具有直接耦合特点的运算放大器。 它的使用方法原则上与集成运算放大器相同。

集成功放使用时不能超过规定的极限参数，极限参数主要有功耗和最大允许电源电压。集成功放要加有足够大的散热器，保证在额定功耗下温度不超过允许值。 集成功放一般允许加上较高的工作电压，但许多集成功放可以在低电压下工作，适用于无交流供电的场合，此时集成功放电源电流较大，非线性失真也较大。

3.BTL 互补功率放大电路

BTL 互补功率放大电路框图如图6.12 所示。 它是由两路功率放大电路和反相比例电路组合而成，负载接在两输出端之间。 两路功率放大电路的输入信号是反相的，所以负载一端的电位升高时，另一端则降低，因此负载上获得的信号电压要增加一倍。 BTL 放大电路输出功率较大，负载可以不接地。

图6.12　BTL 互补功率放大电路框图

4.双通道功率放大电路

双通道功率放大电路是用于立体声音响设备的功率放大电路，一般有专门的集成功率放大器产品。 它有一个左声道功放和一个右声道功放，这两个功放的技术指标是相同的，需要在专门的立体声音源下才能显现出立体声效果。 有的高级音响设备一个声道分成二三个频段放大，有相应的低频段、中频段和高频段放大器。
