表4-7所示为JISG4403标准中的高速工具钢的化学成分及用途。其中，SKH2～SKH10是钨系高速工具钢，SKH40是粉末冶金制钼系高速工具钢，SKH50～SKH59是钼系高速工具钢。钨系高速工具钢虽起源于18-4-1（18%W-4%Cr-1%V）系钢，但现在几乎被钼系取代，只剩一些特殊用途。SKH40钢是利用粉末冶金方法制造的高速工具钢。采用粉末冶金方法，即使是一般熔炼法不能实现的高碳及含多量碳化物形成元素成分的钢也可制造，从而可得到碳化物分布更加均匀、更富有耐磨性和韧性的钢种。

钼系高速工具钢中最常用的是SKH51钢，是与化学成分为0.85%C-4%Cr-5%Mo-6%W-2%V的AISIM2钢相近的钢种。钼系高速工具钢中还包括通过添加碳化物形成元素提升回火硬度的钢种，以及通过添加Co元素来增强耐热性的用于重切削的高速工具钢。

这些钢种的淬火温度均超过1200℃，回火温度也较高，经热处理后硬度可达64HRC以上，应用于切削刀具及需要韧性的各种工具。

表4-6 热作模具钢的化学成分及用途

注：*表示SKT3可添加质量分数在O.2O%以下的V。(www.daowen.com)

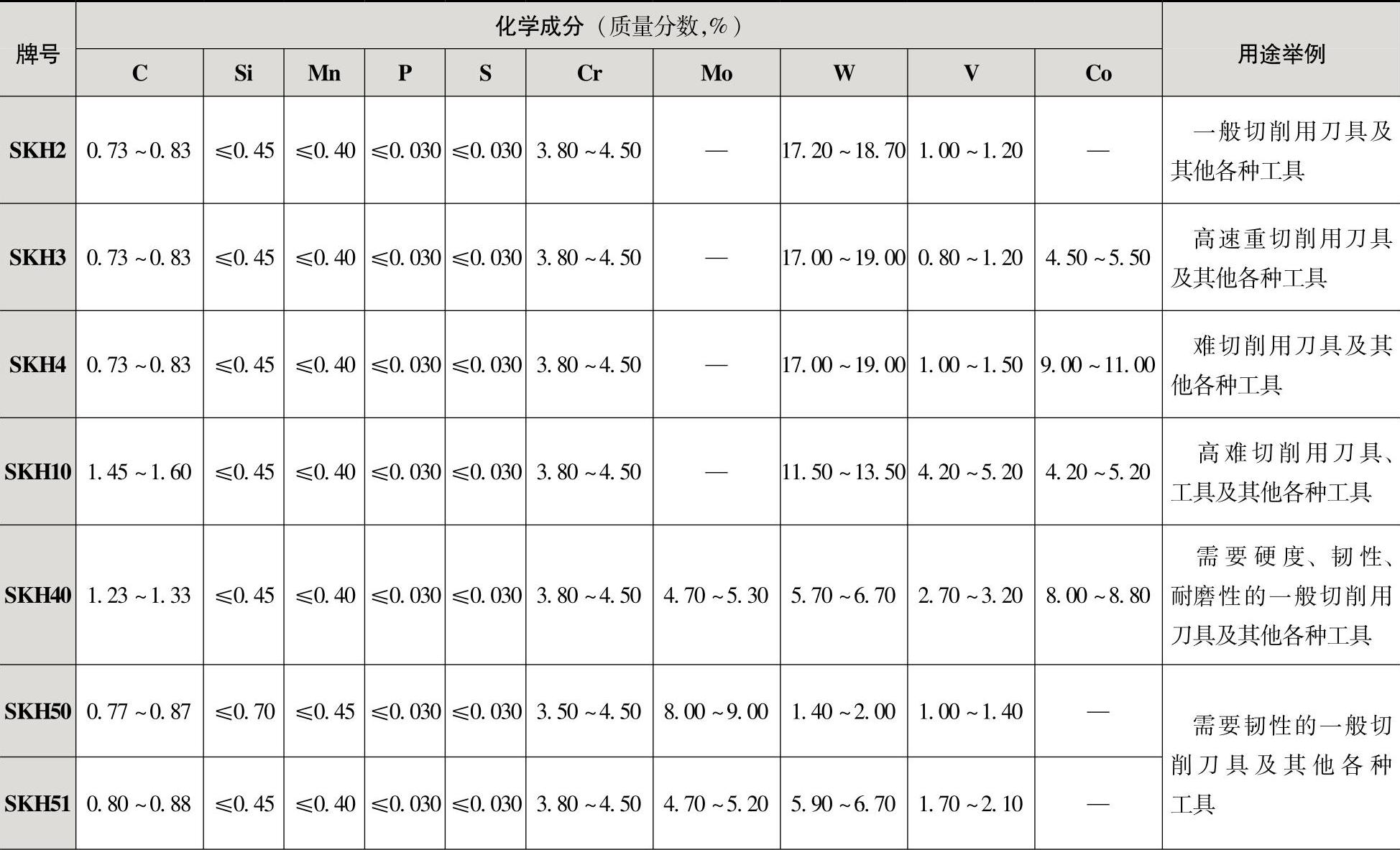

表4-7 高速工具钢的化学成分及用途

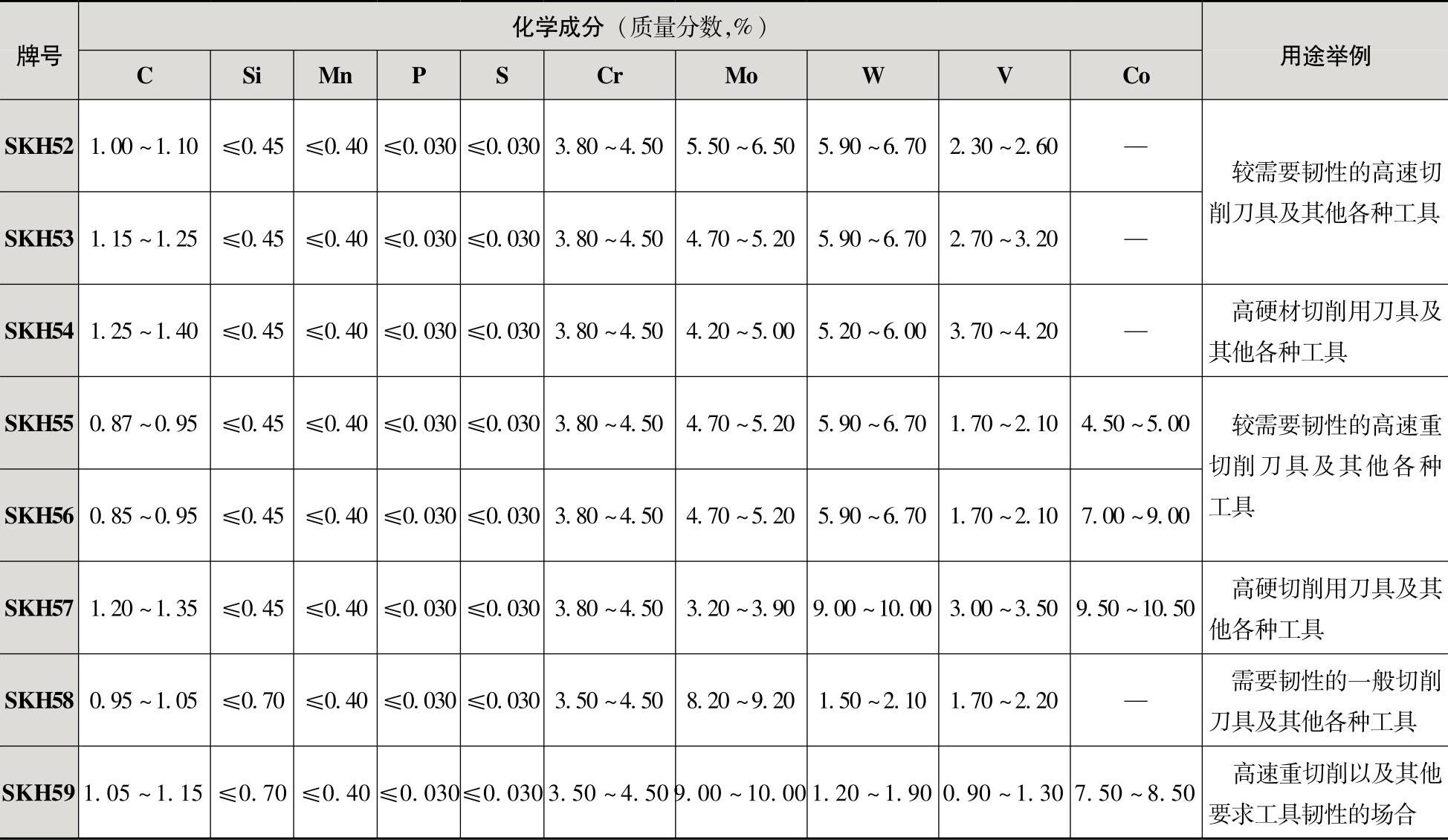

（续）

注：各钢种的杂质铜的质量分数不得超过O.25%
