稳定的时钟是网元正常工作的基础。网元的时钟源用来协调网元各部分之间、上游和下游网元之间同步工作，为网元的各功能模块、各芯片提供稳定、精确的工作频率，使业务能正确、有序的传送，对网络设备同步是非常重要的。

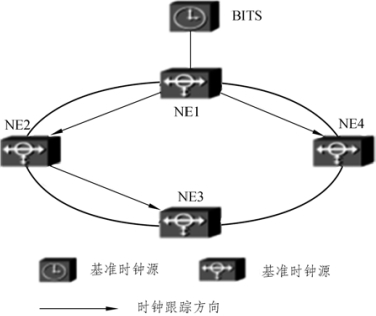

在网络中保持各个网元的时钟尽量同步是极其重要的。各个网元通过一定的时钟同步路径跟踪到同一个时钟基准源，从而实现整个网络的同步。通常一个网元获得时钟基准源的路径并非只有一条。如图9-25所示，NE3既可以跟踪NE2方向的时钟，也可以跟踪NE4方向的时钟，这两个时钟源都来源于同一个基准时钟源BITS。

图9-25　时钟同步

1.时钟工作模式

时钟的同步方式包括伪同步和主从同步。当前，通信网络一般采用主从同步方式。而在主从同步方式中，节点从时钟通常有三种实际工作模式。

1）正常工作模式——跟踪锁定上级时钟模式

指本地时钟同步于输入的基准时钟信号。此时从站跟踪锁定的时钟基准是从上一级站传来的，可能是网中的主时钟，也可能是上一级网元内置时钟源下发的时钟，也可是本地区的GPS时钟。

2）保持模式

当所有定时基准丢失后，从时钟进入保持模式，此时从站时钟源利用定时基准信号丢失前所存储的最后频率信息作为其定时基准而工作。这种方式可以应付长达数天的外定时中断故障。

3）自由运行模式——自由振荡模式

当从时钟丢失所有外部基准定时或处于保持模式太长，则时钟模块由保持工作模式进入到自由振荡工作模式。此种模式的时钟精度最低。

2.定时方式

时钟源有以下四种定时方式。(www.daowen.com)

（1）外部时钟源：从网元的外时钟接口提取的2M定时信号。

（2）线路时钟源：从线路板接收到的信号中提取的定时信号。

（3）支路时钟源：从支路板或以太网板接收到的信号中提取的定时信号。

（4）内部定时源：设备内部晶振产生的定时源，以便在外部源丢失时可以使用内部自身的定时源。

3.优先级

优先级是网元设备在不启动SSM协议时，时钟源选择和倒换的主要依据。每一个时钟源都被赋予一个唯一的优先级。网元设备在所有存在的时钟源中选择优先级最高的时钟源作为跟踪源。外部时钟源的优先级最高，内部定时源的优先级最低。时钟源优先级如图9-26所示。

4.协议和时钟源ID

标准SSM协议是网络进行同步管理的一种机制，装载S1字节的1～4位比特中，它允许在节点之间交换时钟源的质量信息。SSM确保设备自动选择质量最高且优先级最高的时钟源，防止产生时钟互锁。标准SSM协议可用于同其他厂家的设备对接。

扩展SSM协议是在标准SSM的基础上提出了时钟源ID的概念，利用S1字节的5～8位比特，为时钟源定义唯一的ID，并随SSM一起传送。节点接收到S1字节后，检验位于高4位的时钟源ID是否是本站发出的，若是，则认为该源不可用。

时钟ID取值为0x1～0xf。ID为0时表示时钟ID无效，因此时钟源不设置ID时，时钟ID默认值为0。在网元启动扩展SSM协议时，网元不选择ID为0的时钟源作为当前时钟源。时钟源ID的最基本作用是区别本节点的定时信息和其他节点的定时信息，防止跟踪本节点发送的相反方向定时信号而导致全网构成定时环路。

时钟ID的设置原则：外接的BITS都需分配时钟ID；有外接BITS节点，其内部时钟源都需分配时钟ID；由链或环网进入另一环网的节点，其内部时钟源都需分配时钟ID。由链或环网进入另一环网的节点，时钟跟踪级别有线路时钟源时，此进入另一环的线路时钟源应分配时钟ID。

图9-26　时钟优先级协议
