单面导流仿真计算优化方案

本计算工况基本情况为:单面导流,平地发射,计算域X 向范围为−5.06~40 m,Z 向范围为0~40 m,Y 向范围为−1.69~10.1 m,导弹飞行高度0 m,发射车计算长度5 m,具体如下。

单面导流装置结构示意图如图5.164 所示。

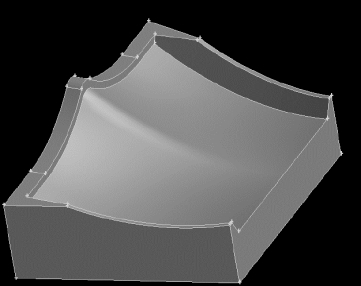

图5.164 单面导流装置结构示意图

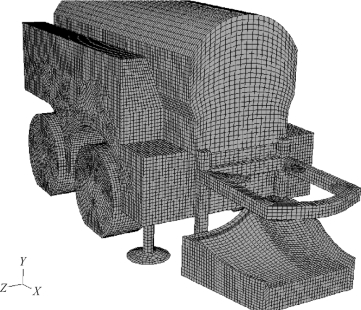

发射装置模型及网格分布如图5.165 所示,其中发射车由保温舱、仪器舱、轮胎等组成。

1)流场整体结果

同双面导流仿真分析,本部分给出整个流场内的温度、速度分布和对导弹发射流场整体的、直观的印象,为后面分析燃气射流对发射车、导弹以及环境的影响打下基础。

图5.165 发射装置模型及网格分布

温度云图

图5.166 和图5.167 中蓝色区域为低温区域,红色区域为高温区域,从图中可以看出流场内最高温度位于喷管内部,同时导流槽上的温度也比较高,接近3 400 K,而在导流装置向后2 m 左右,温度在2 000 K 左右。

为了对发射车附近的温度分布有一个直观的印象,图5.168 和图5.169 屏蔽了1 000 K以上的温度值,给出温度范围为300~1 000 K 的温度云图,射流中心红色处温度均为1 000 K 以上;可以看到,单面导流时,射流作用到导流器之后向发射车的后方扩散开。图5.168 中可以明显看出射流扩散后,往上有扩散,导弹上部温度接近500 K,对导弹有一定的热作用。

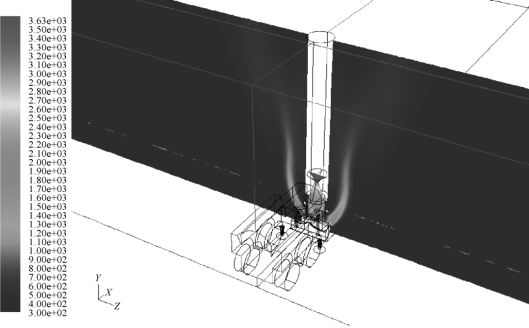

图5.166 X = 1.04 m 平面上的温度云图(见彩插)

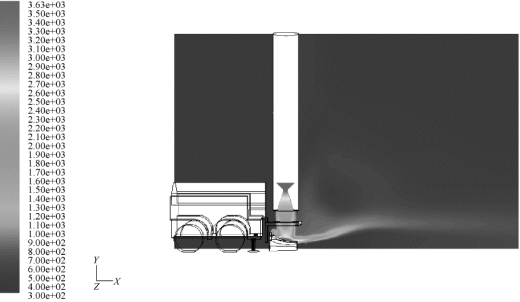

图5.167 Z = 0 m 平面上的温度云图(见彩插)

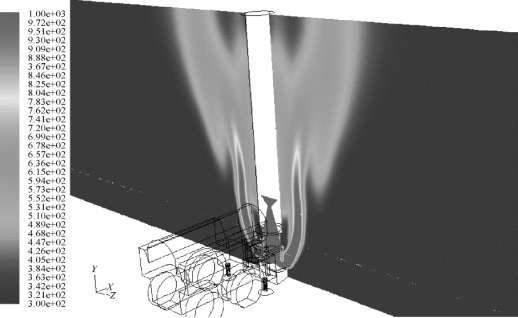

图5.168 X = 1.04 m 平面上的温度云图(300~1 000 K)(见彩插)

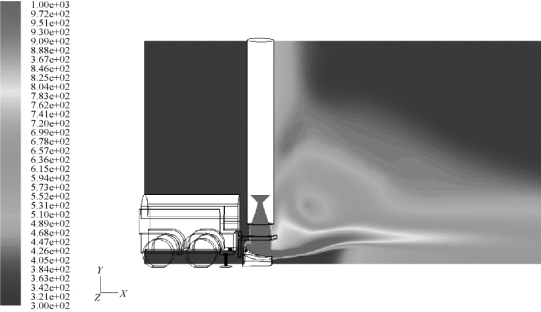

图5.169 Z = 0 m 平面上的温度云图(300~1 000 K)(见彩插)

速度云图

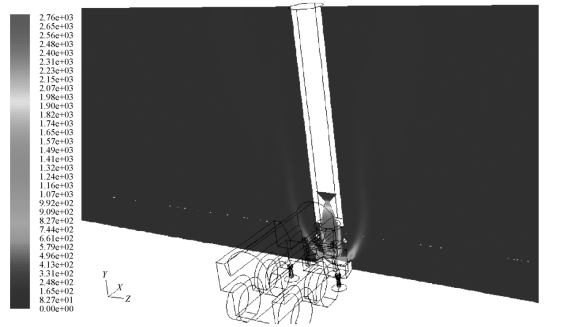

图5.170 和图5.171 为全流场内两个截面上的射流流速分布,最高流速为2 700 m/s,位于导弹喷管出口处,导流槽附近X 向流速约为900 m/s,Z 向流速约为1 800 m/s。

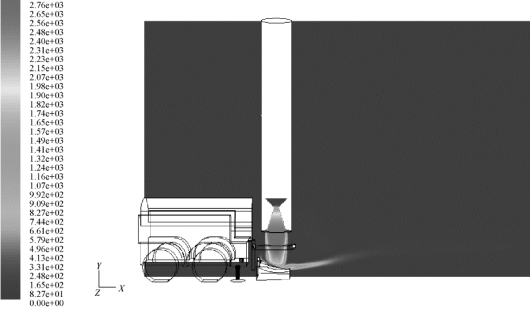

图5.170 Z = 0 平面上的速度分布

2)对发射车的影响

温度云图

图5.172 为发射车上的温度分布,图中红色表示高温,蓝色表示低温,温度范围为300~1 570 K,温度最高的地方位于发射车尾部的下部区域。较之双面导流,其对发射车烧蚀作用严重。

压力及受力

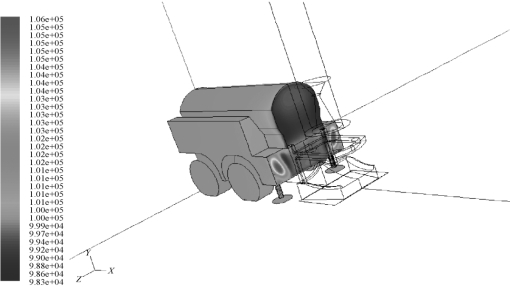

图5.173 为发射车上的压力分布,最高压力为表压0.06 个大气压,最低为表压−0.017 个大气压,图中红色表示高压区域,蓝色表示低压区域。其压力同样高于双面导流。

图5.171 X = 1.04 m 平面上的速度分布

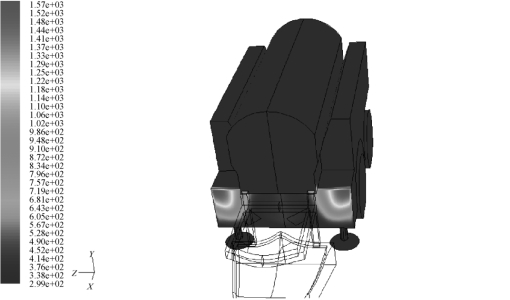

图5.172 发射车上的温度分布(见彩插)

图5.173 发射车上的压力分布(见彩插)

图5.174 中最大压力位于导流器中间位置,也是射流冲击最为严重的位置。

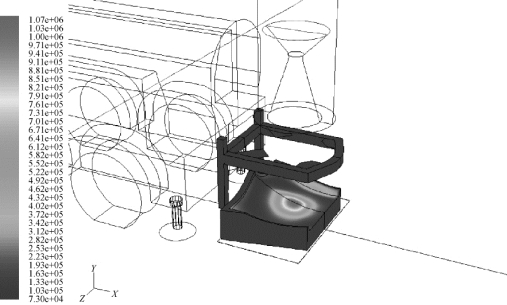

图5.174 发射台及导流器上的压力分布(www.daowen.com)

发射装置受力见表5.11。

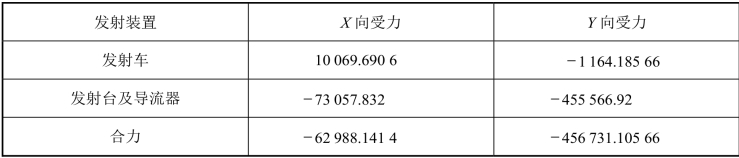

表5.11 发射装置受力 单位:N

注:X 向受力即发射车水平方向受力,向前推发射车的力为负值;Y 向受力即向下压发射装置的力,向下值为负。

小结

(1)发射车上温度最高为1 570 K,位于发射车尾部的下面部分。

(2)发射车上最高压力为0.06 个大气压,主要作用在发射车尾部。

(3)射流向前推发射车的力为63 kN,向下压发射装置(发射车、发射台、导流器)的力为456 kN。

3)对导弹的影响

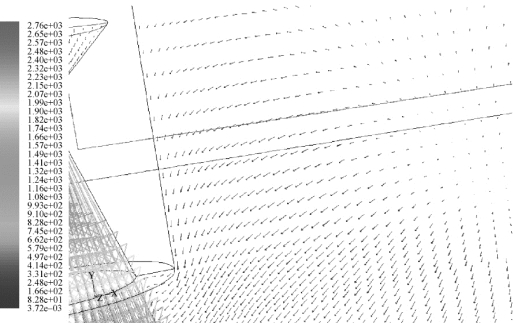

根据图5.175,导弹侧边温度有一定升高。从图5.176 显示的导弹附近速度矢量中可以看出,由于导弹发动机的引射作用,单面导流排出的高温气流温度降低后,形成了回流,作用到导弹上,导弹侧边温度升高。

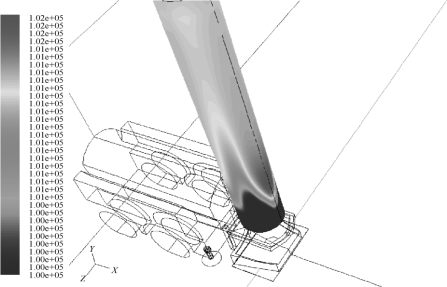

导弹X 向受力:647.02 N,即导弹受力为从发射车头指向发射车尾部,这是由于弹体上负压影响引起的(图5.177)。

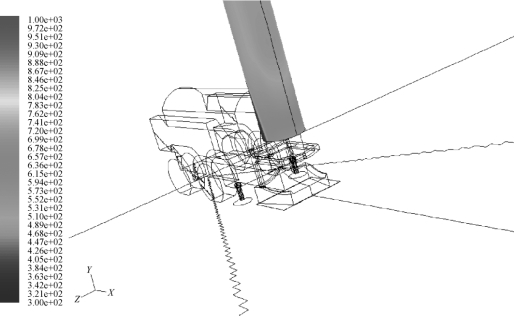

图5.175 导弹上的温度分布(300~1 000 K)

图5.176 导弹旁边速度矢量图

图5.177 导弹上的压力分布(101 325~102 000 Pa)

小结

导弹点火起飞时,由于受到燃气反溅流的作用,部分弹体的温度比较高,达650 K 左右,导弹上局部压力也受到反溅流的影响,高出0.01 个大气压,导弹X 向受力为647 N。与双面导流效果相比,导弹所处燃气流环境较恶劣。

4)对环境的影响

温度云图

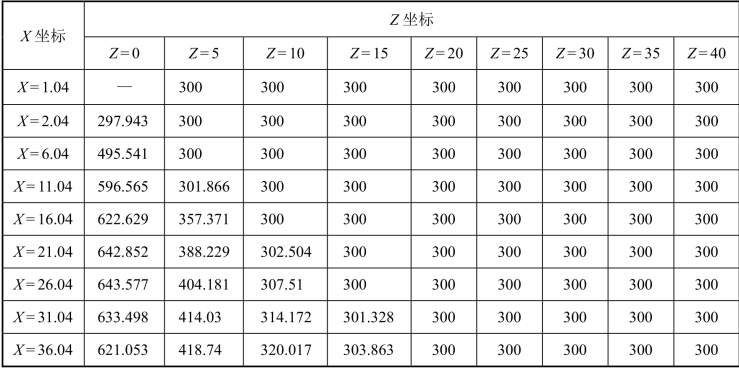

从表5.12 中可以看出,Z = 10 m 以外区域流场温度基本没有升高;X = 36.04 m、Z = 0 m时地面温度为621 K 左右。(注:表5.12 中X = 1.04 m 位置为导弹中心所在位置,X = 6.04 m指导弹中心向后5 m 位置,其他依次类推。)

表5.12 地面各点温度值

注:温度单位均为K,坐标单位均为m。

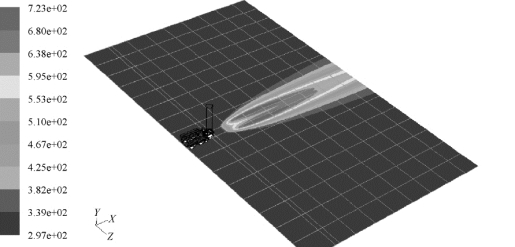

图5.178 为地面温度分布。

图5.178 地面温度分布

压力云图

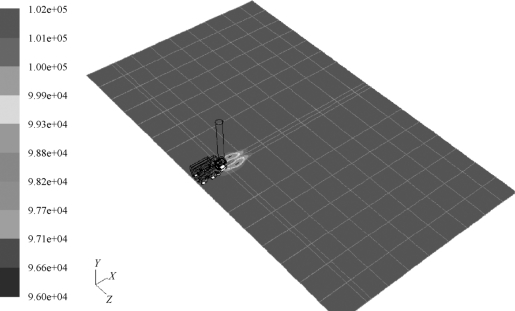

从图5.179 中可以看出该工况下,地面的最高压力为1.015 9 e + 05 Pa(表压0.003 个大气压),作用在发射台后部7 m 以外,距离发射台7 m 外区域地面压力均为低于1 个大气压。

小结

(1)发射车中心向后6 m 内的区域温度范围为467~510 K,6~21.04 m 区域内的温度范围为680~723 K,21.04~30 m 区域温度为638~680 K,31.04~40 m 区域温度为595~638 K。

(2)单面导流、导弹在初始位置情况下,燃气流对发射车侧边影响不大,侧边10 m 以外温度升高不明显。

图5.179 地面压力分布

(3)地面压力最大值为表压0.003 个大气压,作用在发射台7 m 以外,距离发射台7 m以内区域地面压力均低于1 个大气压。

与双面导流相比,单面导流对于发射车以及导弹的影响较为严重,可能会对导弹上的仪器设备产生一定的影响,应对具体结果进行评估。对于导流槽,单面导流状态受到的燃气流作用力较大,同时由于单面冲击作用会对沿车身方向产生较大推力作用,在分析导流槽受力时应相应考虑。对于发射环境的影响,两者的影响方式不同,因此应根据具体的发射阵地确定。
