【操作步骤】

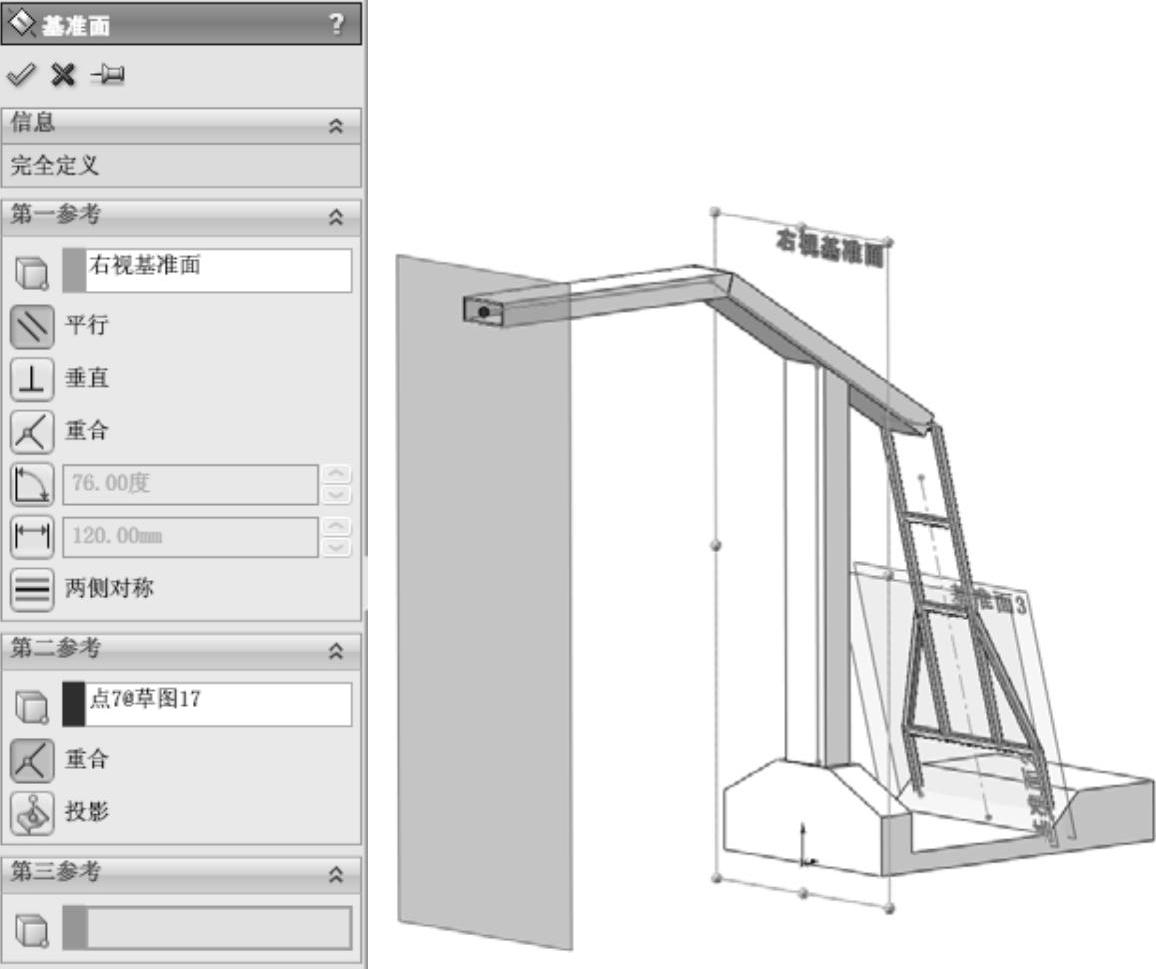

创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图12-34所示的“基准面”属性管理器。选择“右视基准面”为参考面，选择如图12-34所示的点为第二参考，输入角度为76°，单击“确定”按钮，完成基准面2的创建。

图12-34 “基准面”属性管理器

设置基准面。在左侧“FeatureManager设计树”中选择上一步创建的基准面，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图1。单击“草图”工具栏中的“直线”按钮，绘制如图12-35所示的草图并标注尺寸。

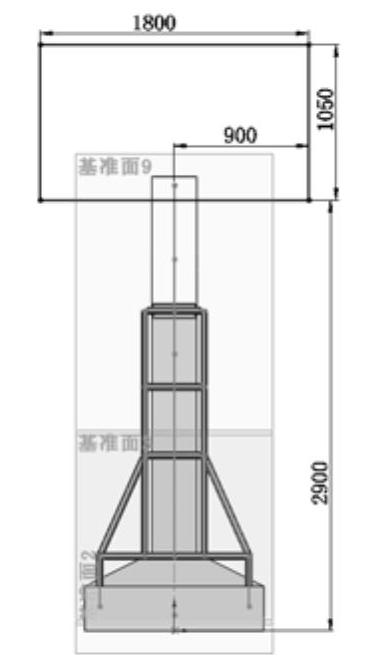

图12-35 绘制草图1

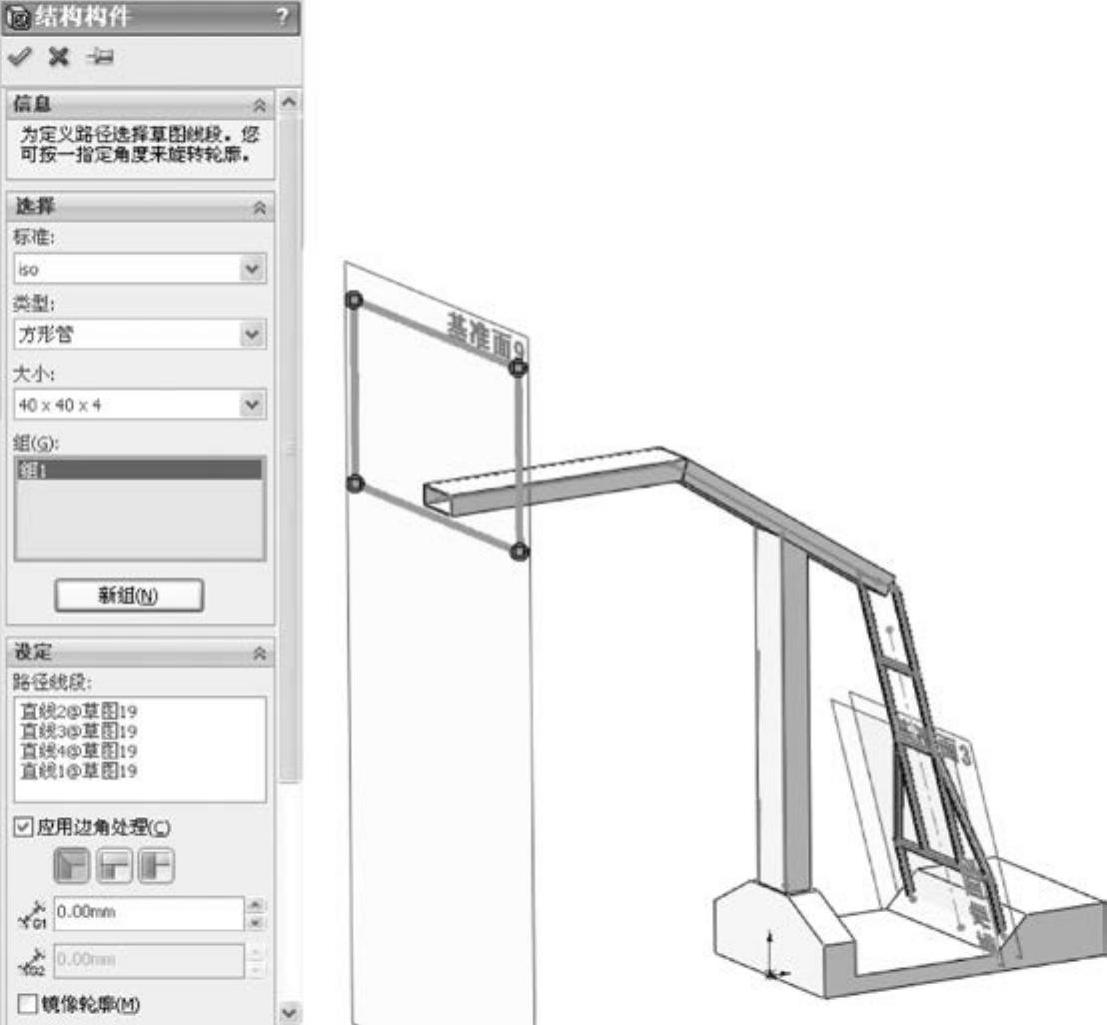

创建结构构件。单击“焊件”工具栏中的“结构构件”按钮，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“方形管”类型，选择“40×40×4”大小，然后在视图中选择草图1，在“设定”选项组输入角度为90°，如图12-36所示。单击“确定”按钮，创建结构构件，如图12-37所示。

图12-36 “结构构件”属性管理器

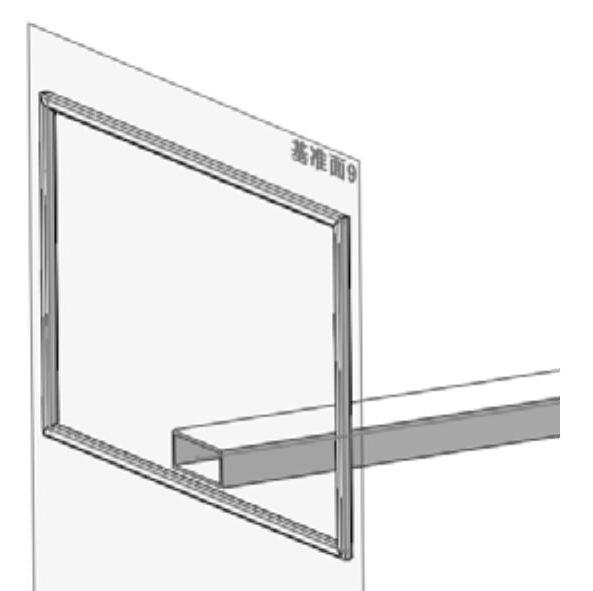

图12-37 创建结构构件

设置基准面。在左侧“FeatureManager设计树”中选择步骤创建的基准面，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“转换实体引用”按钮，将步骤创建的结构构件的内边线转换为图素。

拉伸实体。执行“插入”→“凸台/基体”→“拉伸”菜单命令，或者单击“特征”工具栏中的“拉伸凸台/基体”按钮，弹出如图12-38所示的“凸台-拉伸”属性管理器。设置终止条件为“两侧对称”，输入拉伸距离为30.00mm，单击“确定”按钮，拉伸实体如图12-39所示。

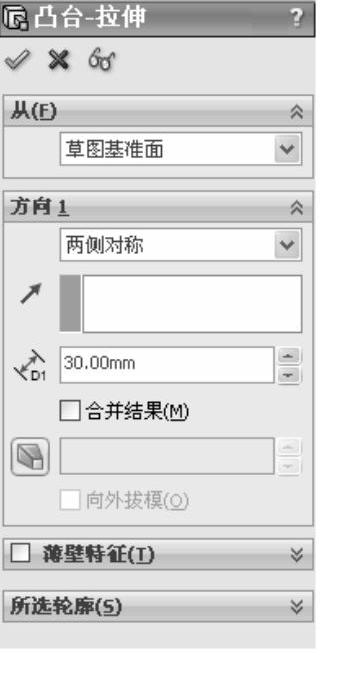

图12-38 “凸台-拉伸”属性管理器

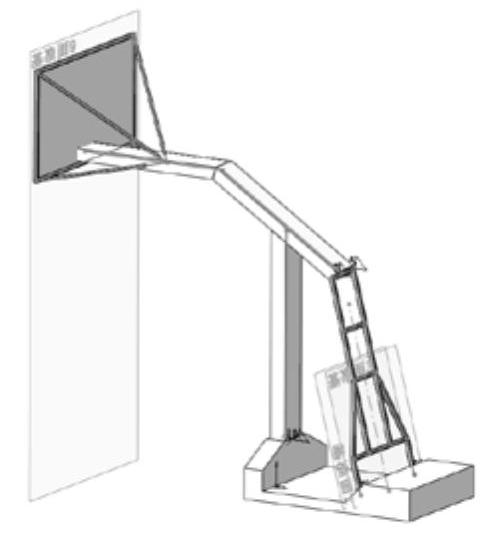

图12-39 拉伸实体

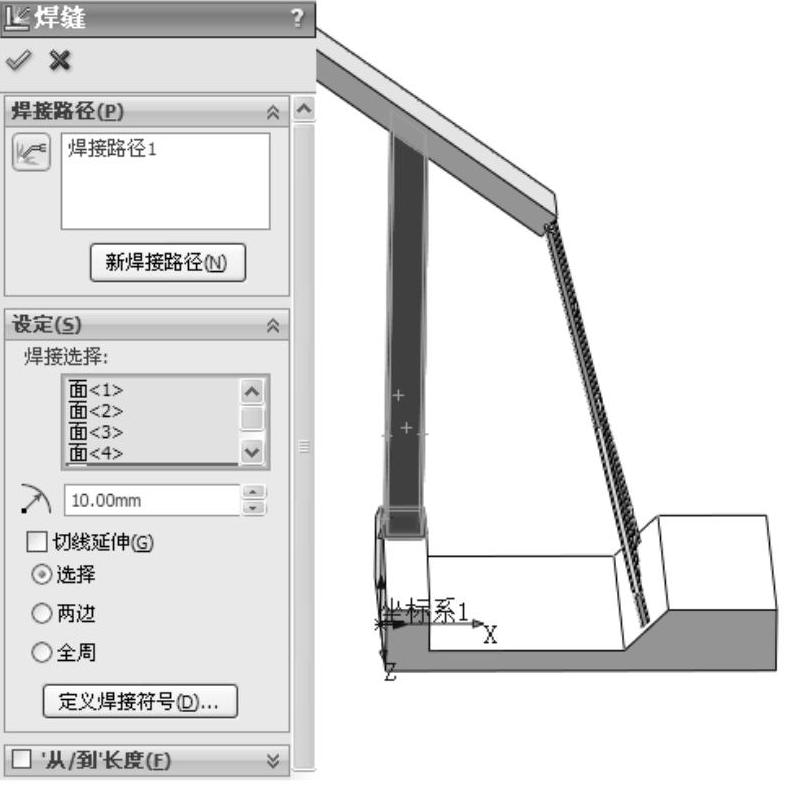

创建焊缝。单击“焊件”工具栏中的“焊缝”按钮，或执行“插入”→“焊件”→“焊缝”菜单命令，弹出“焊缝”属性管理器，选择如图12-40所示的几个面，输入半径为10.00mm，如图12-40所示；单击“确定”按钮，结果如图12-41所示。重复“焊缝”命令，创建半径为5.00mm的焊缝，如图12-42所示。

(www.daowen.com)

图12-40 “焊缝”属性管理器

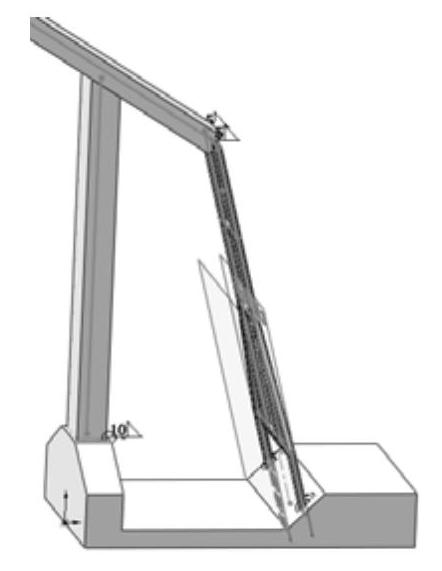

图12-41 创建半径为10.00mm的焊缝

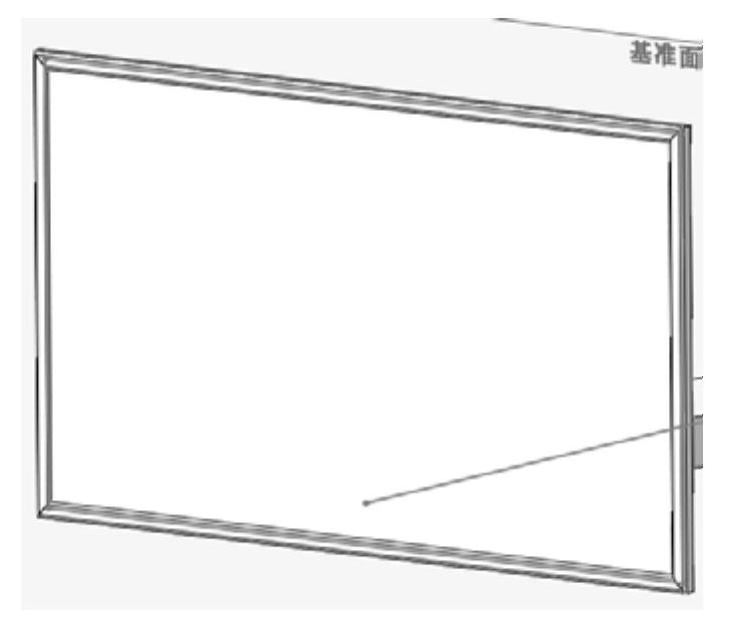

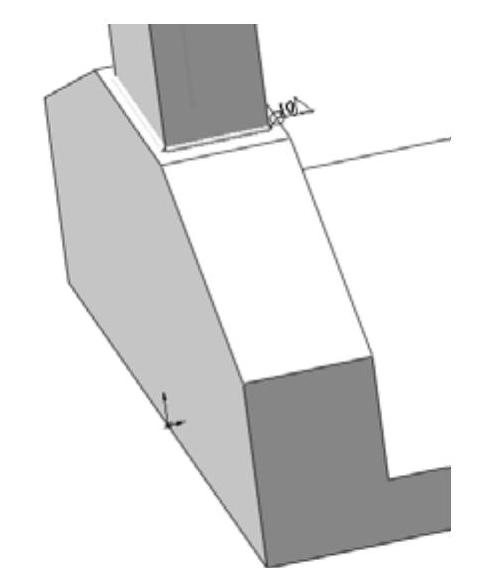

图12-42 创建半径为5.00mm的焊缝

绘制3D草图。首先单击“草图”工具栏中的“3D草图”按钮，然后单击“草图”工具栏中的“直线”按钮，绘制如图12-43所示的草图并标注尺寸。

创建结构构件。单击“焊件”工具栏中的“结构构件”按钮，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“26.9×3.2”大小，然后在视图中选择上一步绘制的草图，在“设定”选项组输入角度为90°，如图12-44所示。单击“确定”按钮，创建结构构件，如图12-45所示。

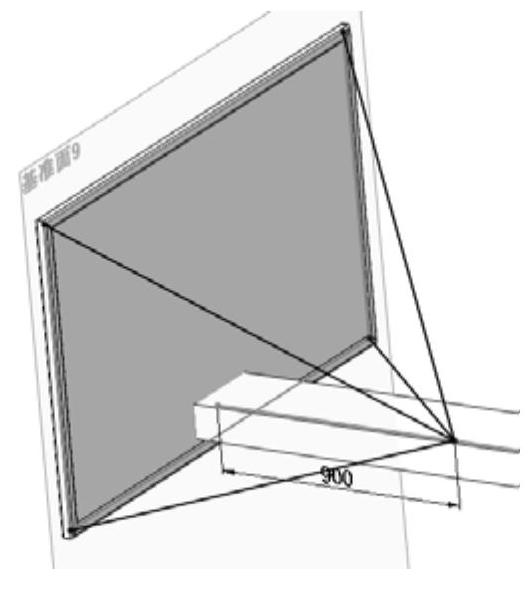

图12-43 绘制3D草图

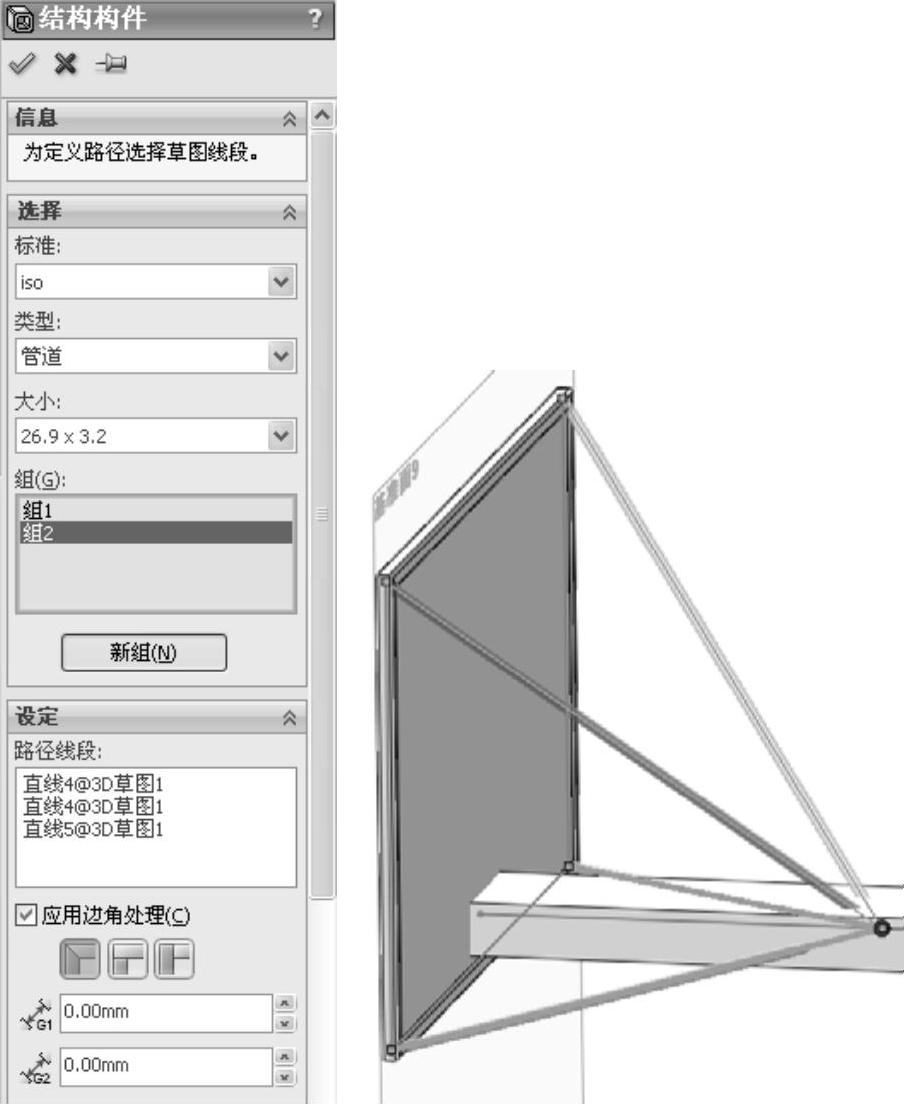

图12-44 “结构构件”属性管理器

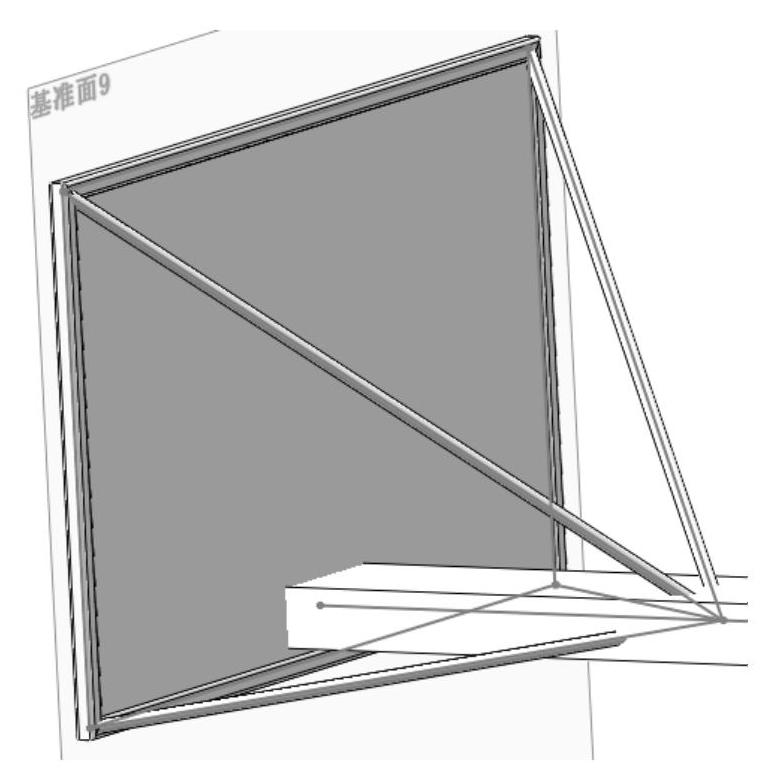

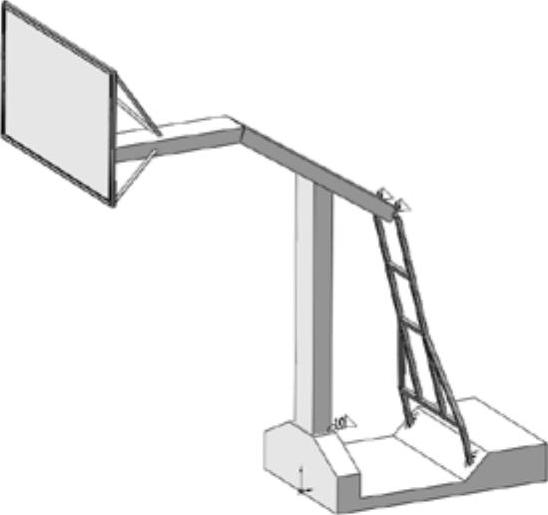

图12-45 创建结构构件

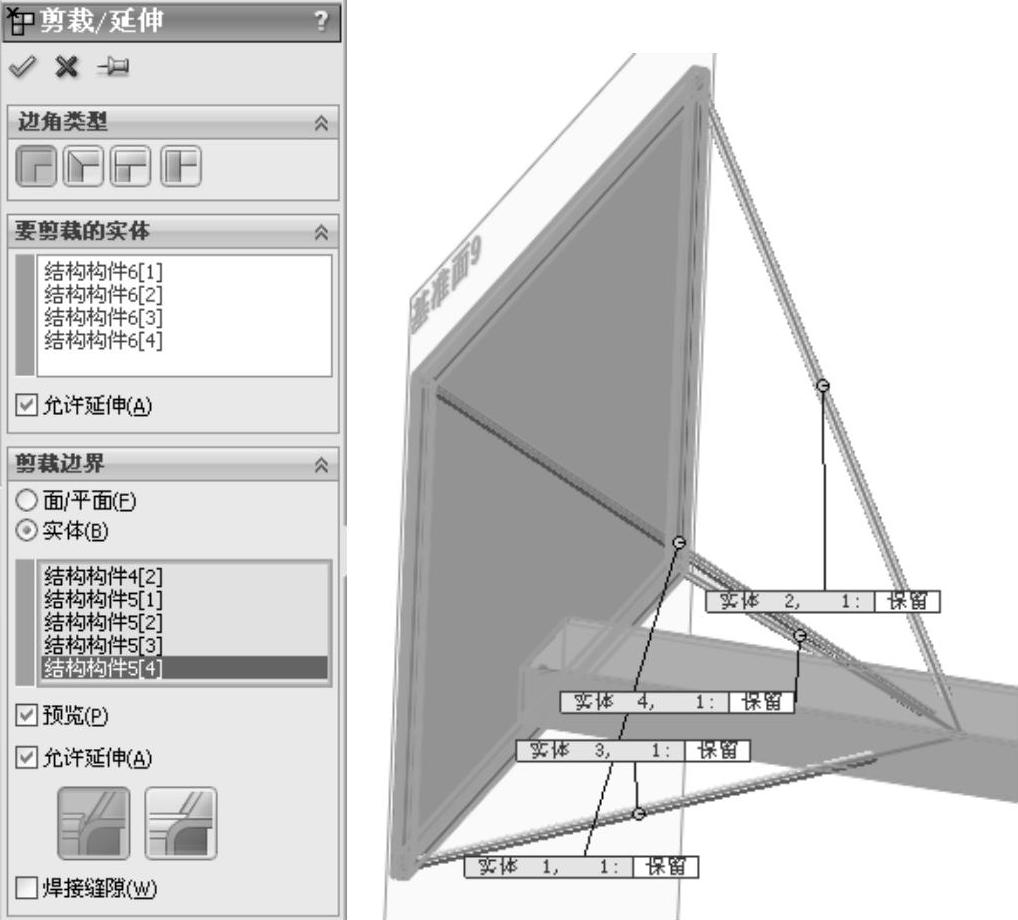

剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择“结构构件6”为要剪裁的实体，选择“结构构件5”和“结构构件4”为剪裁边界，如图12-46所示；单击“确定”按钮，剪裁结构构件如图12-47所示。

图12-46 “剪裁/延伸”属性管理器

隐藏草图和基准面。执行“视图”→“草图”菜单命令和“基准面”菜单命令，隐藏草图和基准面，如图12-48所示。

图12-47 剪裁结构构件

图12-48 隐藏草图和基准面
