【操作步骤】

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图1。单击“草图”工具栏中的“直线”按钮，绘制如图12-9所示的草图并标注尺寸。单击“退出草图”按钮，退出草图。

生成自定义结构构件轮廓。由于SolidWorks软件系统中的结构构件特征库中没有需要的结构构件轮廓，所以需要自己设计。其设计过程如下：

启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制矩形。单击“草图”工具栏中的“中心矩形”按钮，或执行“工具”→“草图绘制实体”→“中心矩形”菜单命令，在绘图区域以原点为中心绘制两个矩形，并标注智能尺寸，如图12-10所示，单击“退出草图”按钮。

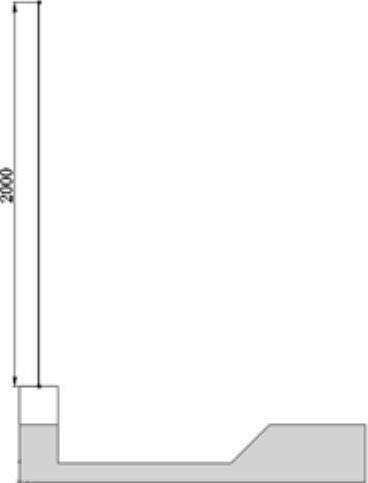

图12-9 绘制草图1

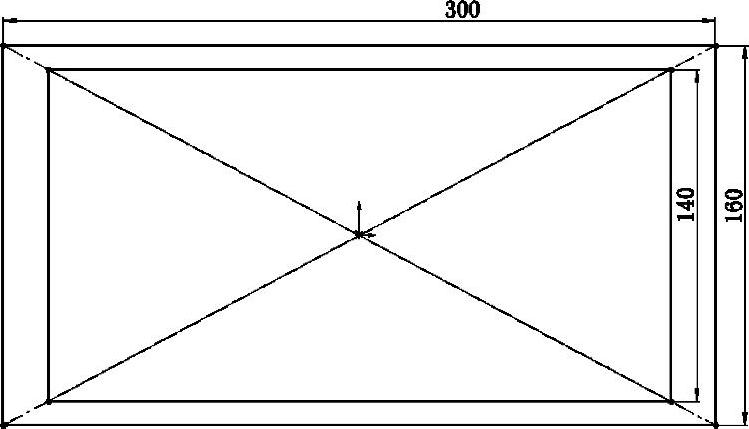

图12-10 绘制矩形

保存自定义结构构件轮廓。在“FeatureManager设计树”中选择草图，执行“文件”→“另存为”菜单命令，保存轮廓文件。焊件结构件的轮廓草图文件的默认位置为：安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）文件夹中的子文件夹。单击“保存”按钮，将所绘制的草图保存为文件名300×160×10，文件类型为*.sldlfp，保存在安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）\iso\rectangulartube文件夹中，如图12-11所示。保存构件轮廓草图的设计树如图12-12所示。

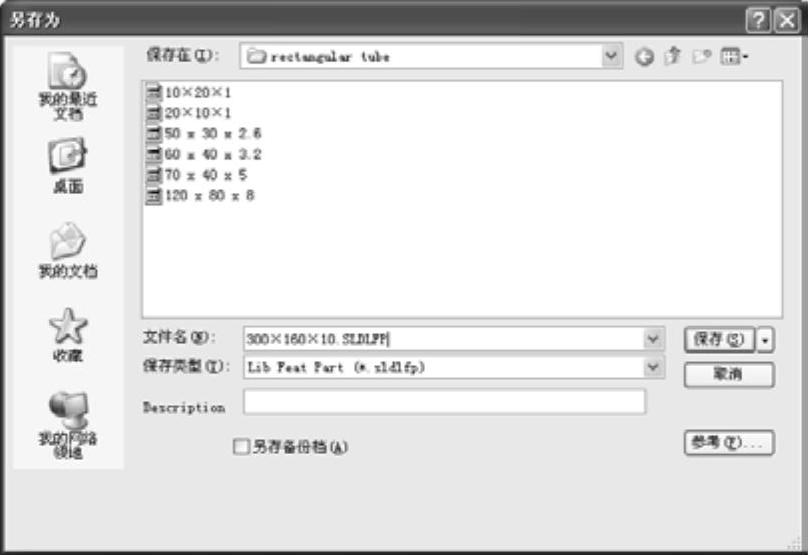

图12-11 保存结构构件轮廓

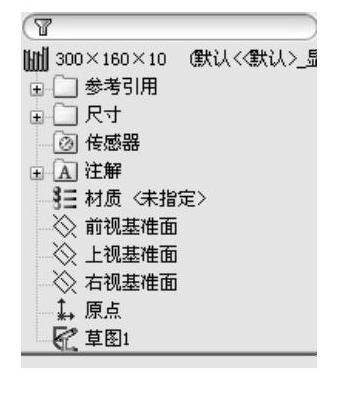

图12-12 保存构件轮廓草图的设计树

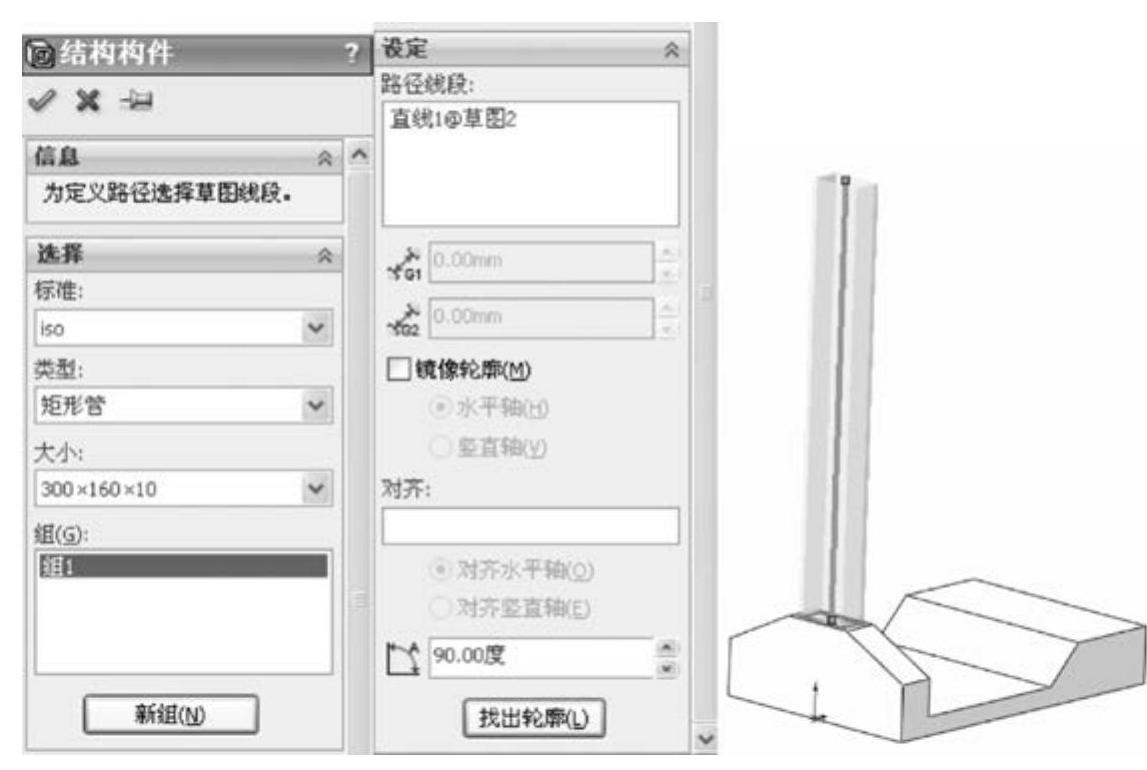

创建结构构件。单击“焊件”工具栏中的“结构构件”按钮，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“矩形管”类型，选择“300×160×10”大小，然后在视图中选择步骤创建的草图，在“设定”选项组输入角度为90°，如图12-13所示。单击“确定”按钮，创建结构构件，如图12-14所示。

图12-13 “结构构件”属性管理器

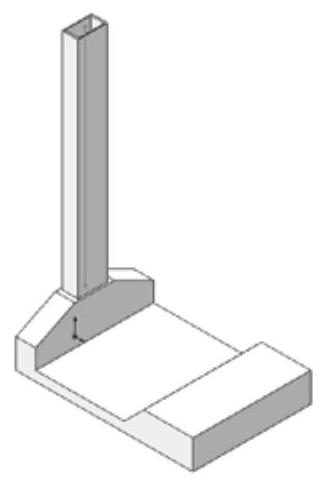

图12-14 创建结构构件

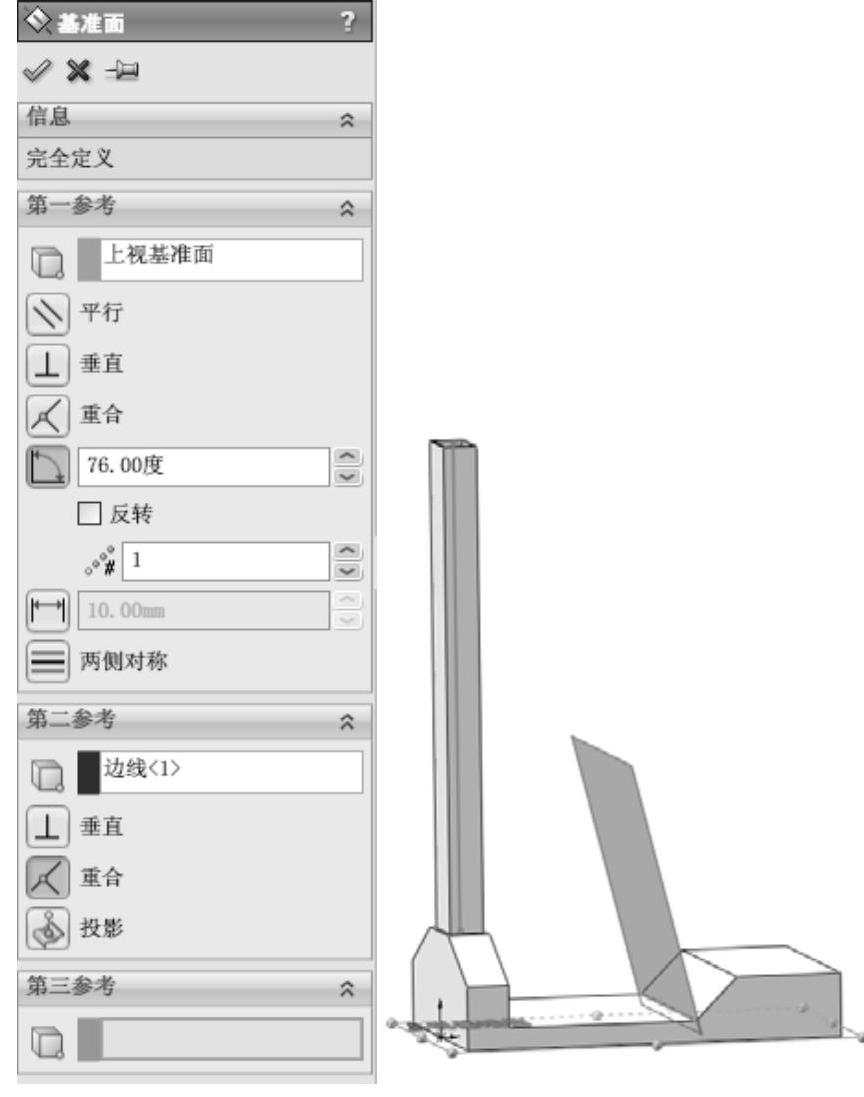

创建基准面2。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图12-15所示的“基准面”属性管理器。选择“上视基准面”为参考面，选择如图12-15所示的边线为第二参考，输入角度为76°，单击“确定”按钮，完成基准面2的创建。

图12-15 “基准面”属性管理器

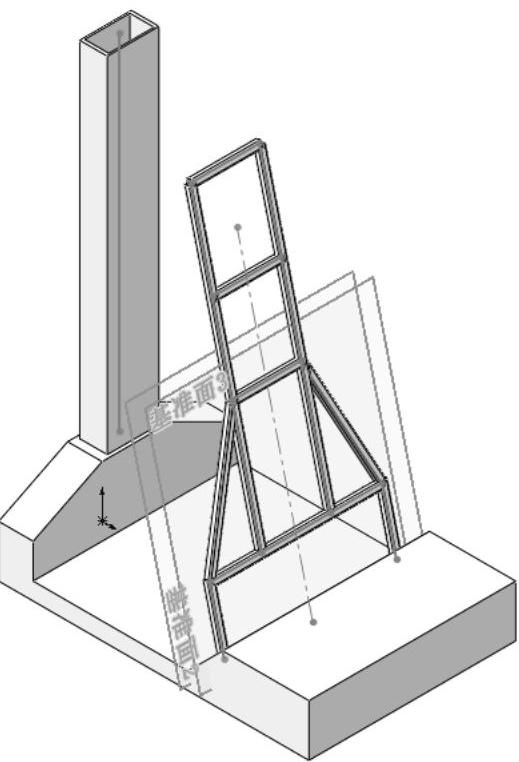

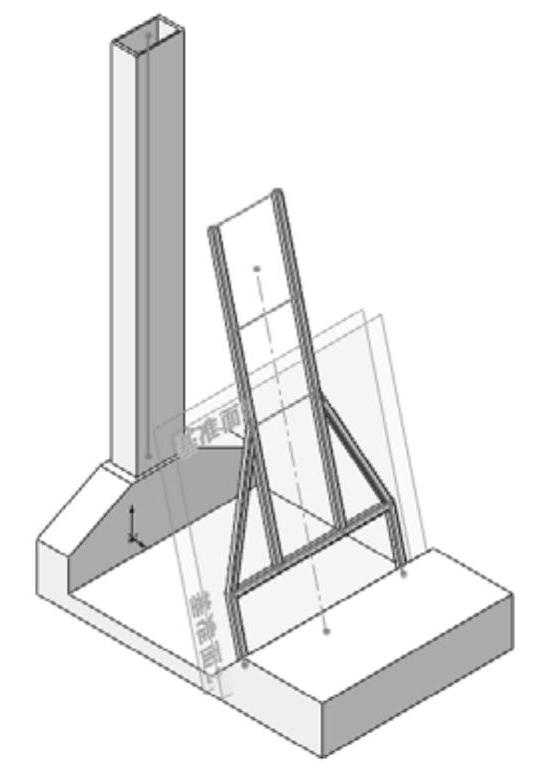

创建基准面3。执行“插入”→“参考几何体”→“基准面”菜单命令，或者单击“特征”工具栏中的“基准面”按钮，弹出如图12-16所示的“基准面”属性管理器。选择“基准面2”为参考面，输入偏移距离为120.00mm，单击“确定”按钮，完成基准面3的创建，如图12-17所示。

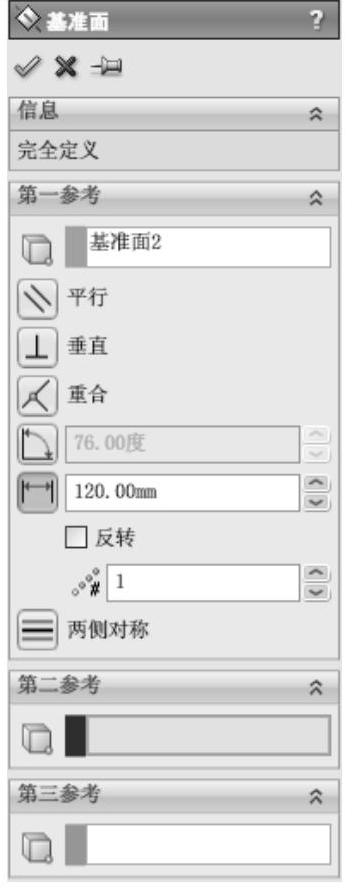

图12-16 “基准面”属性管理器

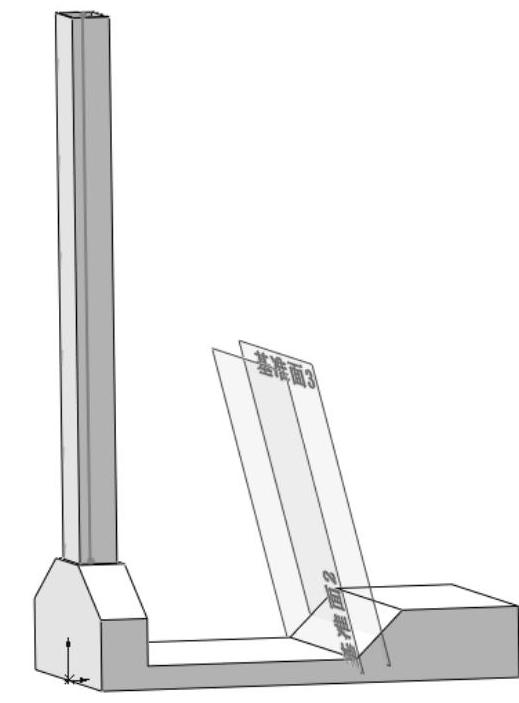

图12-17 创建基准面3

设置基准面。在左侧“FeatureManager设计树”中选择“基准面3”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图2。单击“草图”工具栏中的“直线”按钮，绘制如图12-18所示的草图并标注尺寸。

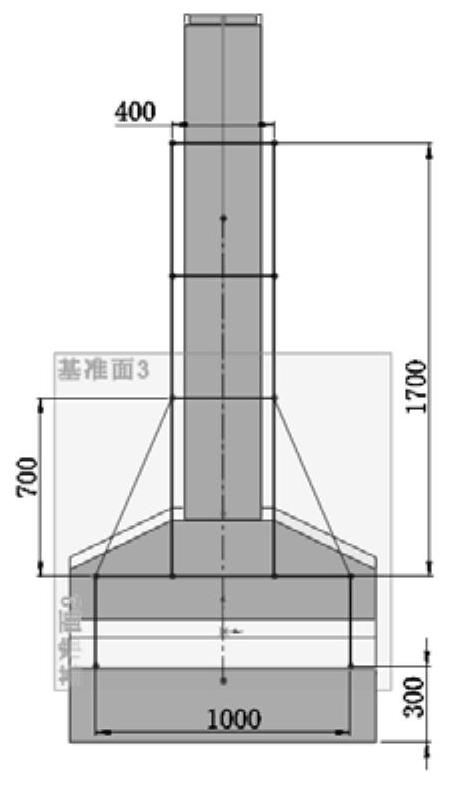

图12-18 绘制草图2

创建结构构件1。单击“焊件”工具栏中的“结构构件”按钮，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“方形管”类型，选择“40×40×4”大小，选择草图2，单击“新组”按钮，添加新组，如图12-19所示。单击“确定”按钮，创建结构构件1，如图12-20所示。

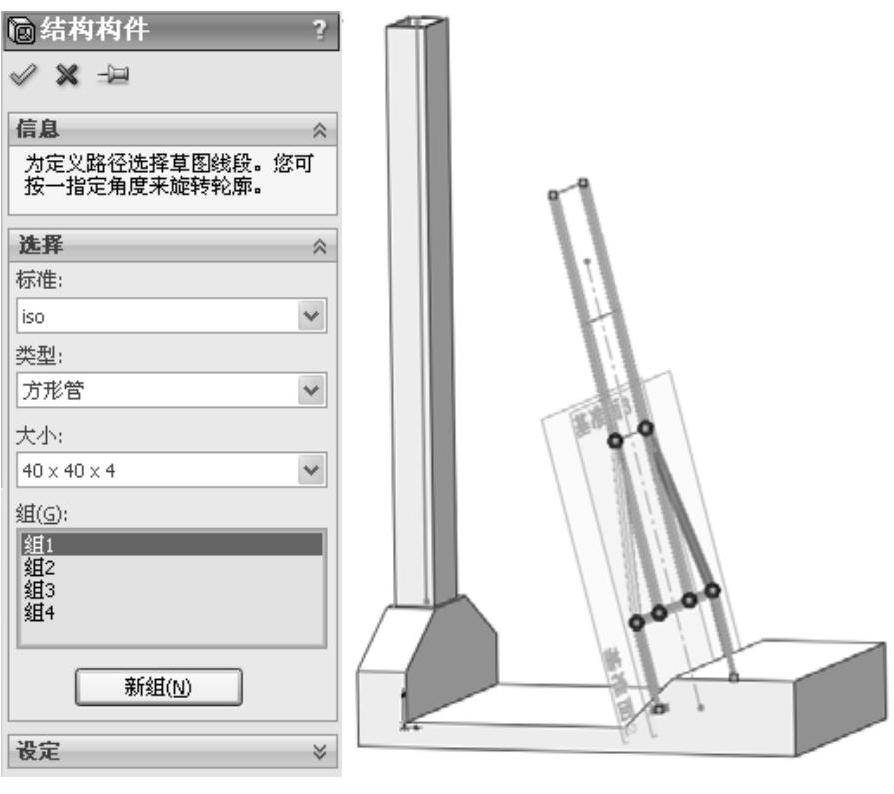

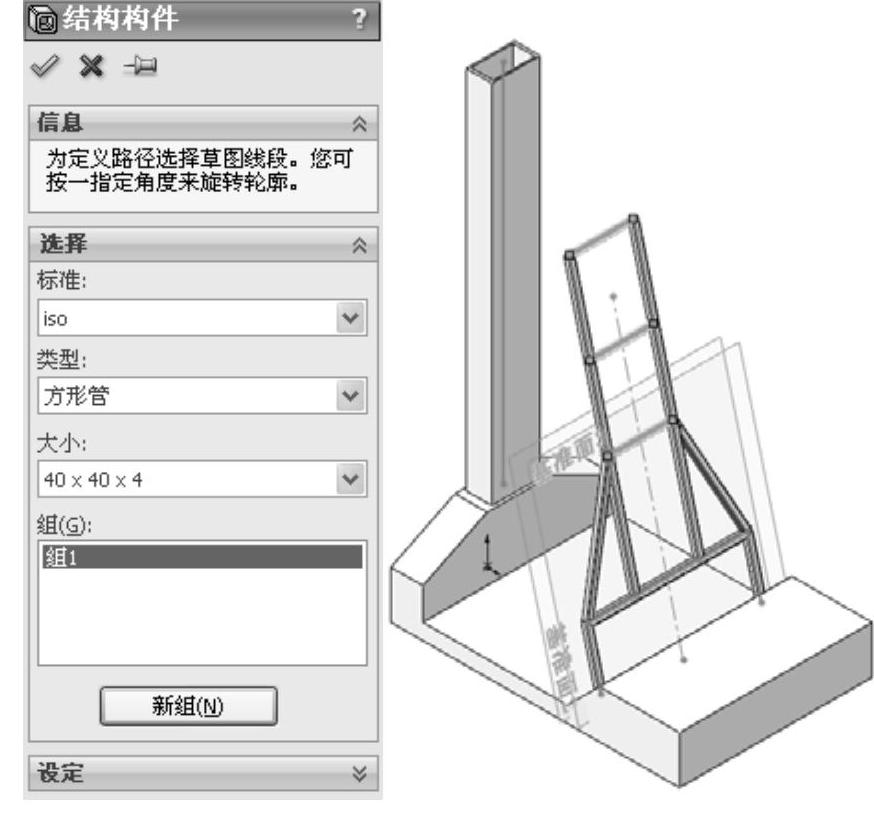

图12-19 “结构构件”属性管理器

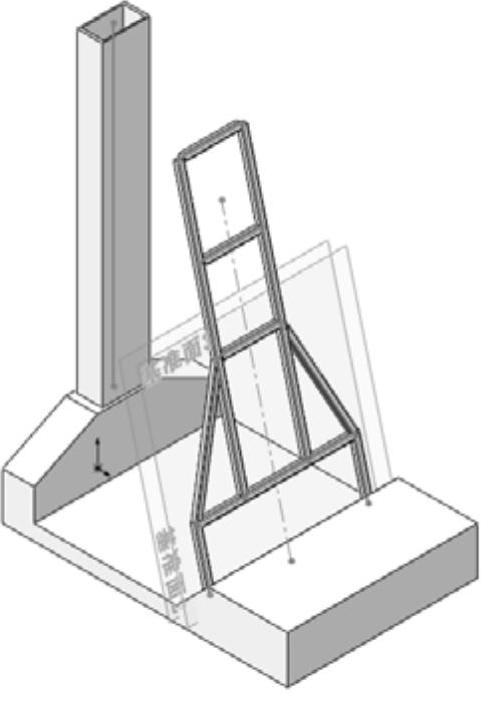

图12-20 创建结构构件1(www.daowen.com)

创建结构构件2。单击“焊件”工具栏中的“结构构件”按钮，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“方形管”类型，选择“40×40×4”大小，选择草图2，单击“新组”按钮，添加新组，如图12-21所示。单击“确定”按钮，创建结构构件2，如图12-22所示。

图12-21 “结构构件”属性管理器

图12-22 创建结构构件2

剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择步骤创建的结构构件为要剪裁的实体，选择步骤创建的结构构件为剪裁边界，如图12-23所示。单击“确定”按钮，剪裁结构构件如图12-24所示。

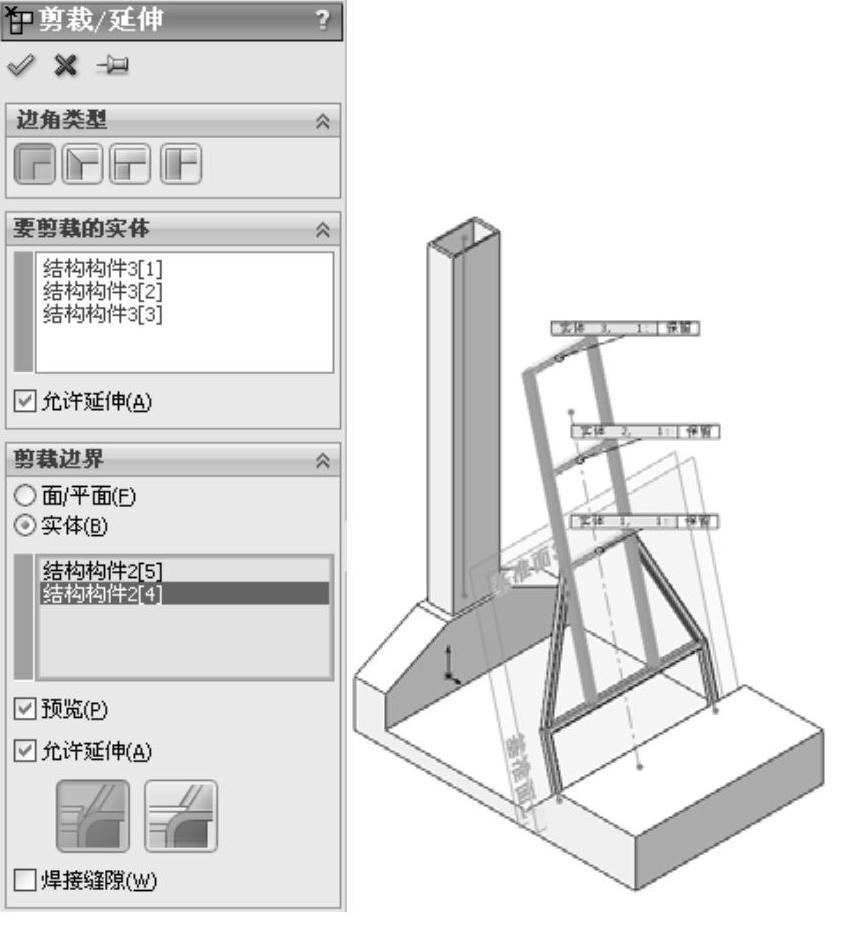

图12-23 “剪裁/延伸”属性管理器

图12-24 剪裁结构构件

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制如图12-25所示的草图并标注尺寸。

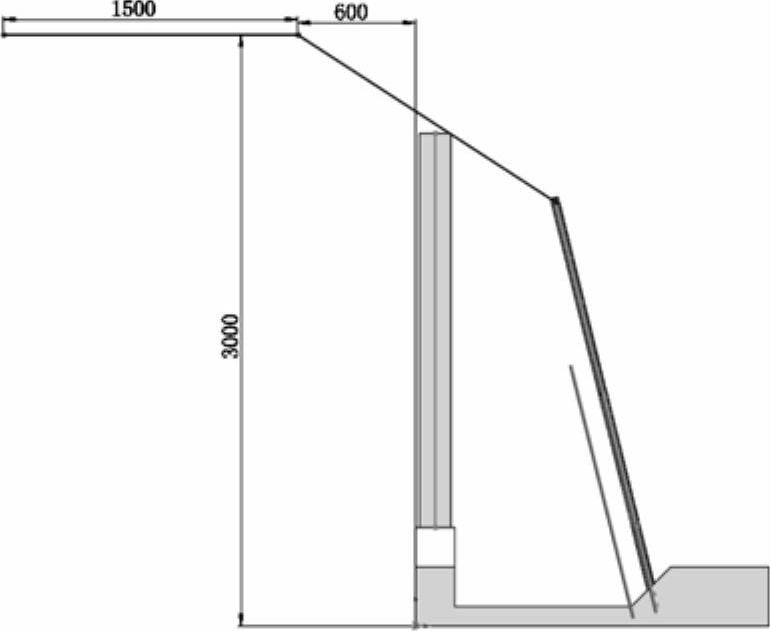

图12-25 绘制草图

生成自定义结构构件轮廓。由于SolidWorks软件系统中的结构构件特征库中没有需要的结构构件轮廓，所以需要自己设计，其设计过程如下：

启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制矩形。单击“草图”工具栏中的“中心矩形”按钮，或执行“工具”→“草图绘制实体”→“中心矩形”菜单命令，在绘图区域以原点为中心绘制两个矩形，并标注智能尺寸，如图12-26所示，单击“退出草图”按钮。

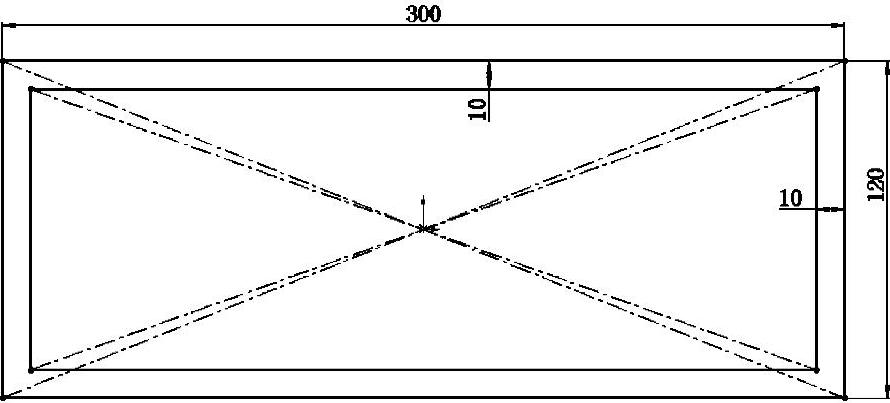

图12-26 绘制矩形

保存自定义结构构件轮廓。在“FeatureManager设计树”中选择草图，执行“文件”→“另存为”菜单命令，保存轮廓文件。焊件结构件的轮廓草图文件的默认位置为：安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）文件夹中的子文件夹。单击“保存”按钮，将所绘制的草图保存为文件名300×120×10，文件类型为*.sldlfp，保存在安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）\iso\rectangular tube文件夹中，如图12-27所示。单击“保存”按钮，保存构件轮廓草图的设计树如图12-28所示。

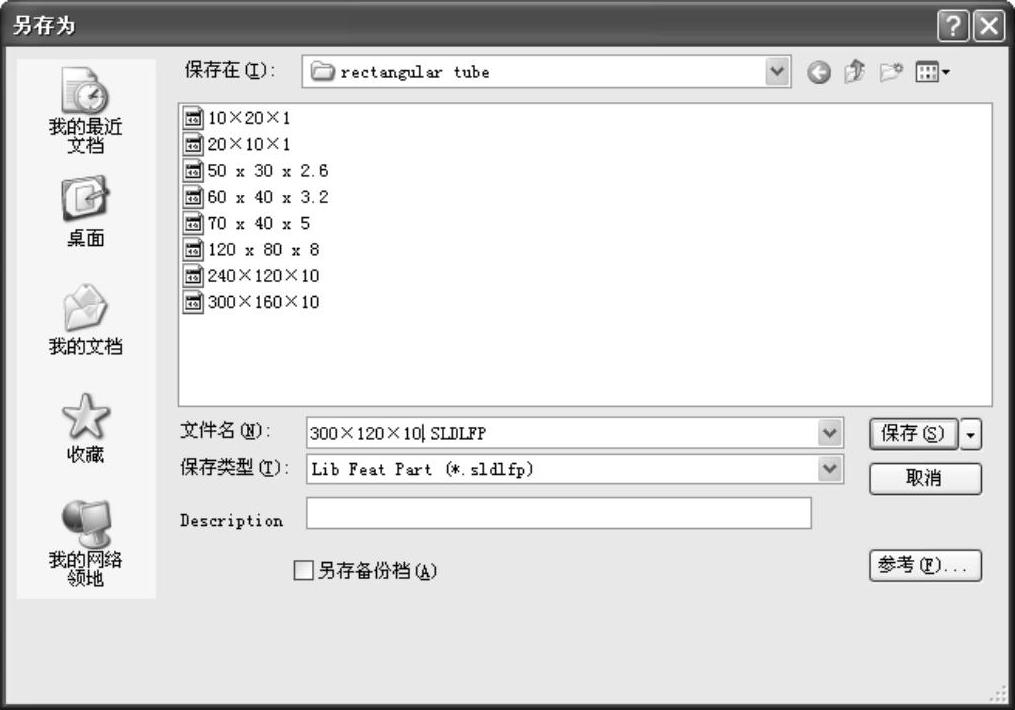

图12-27 保存结构构件轮廓

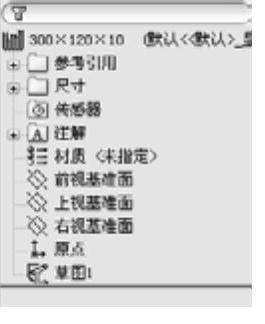

图12-28 保存构件轮廓草图的设计树

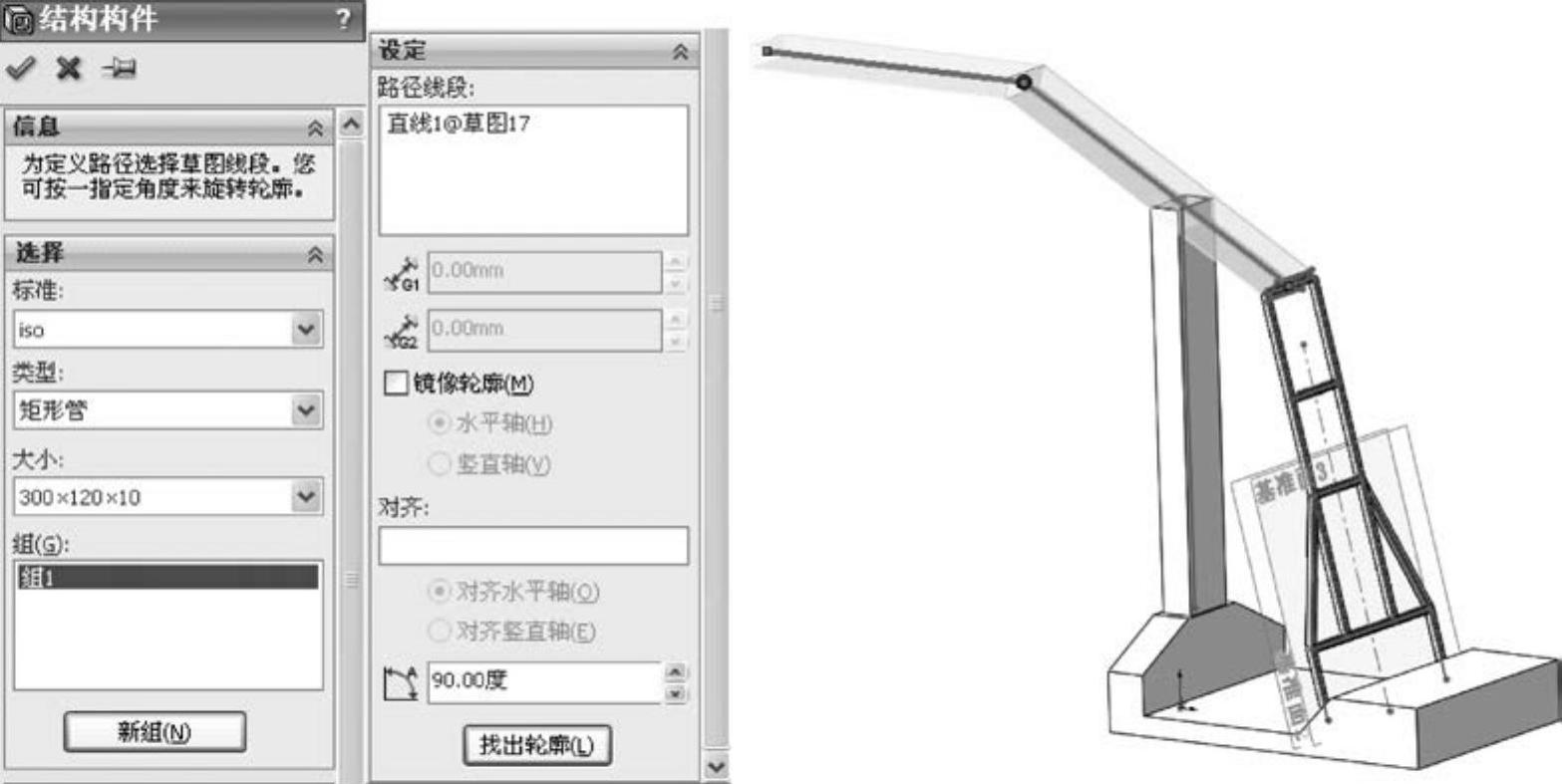

创建结构构件。单击“焊件”工具栏中的“结构构件”按钮，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“矩形管”类型，选择“300×120×10”大小，然后在视图中选择步骤绘制的草图为路径，在“设定”选项组输入角度为90°，如图12-29所示。单击“确定”按钮，创建结构构件，如图12-30所示。

图12-29 “结构构件”属性管理器

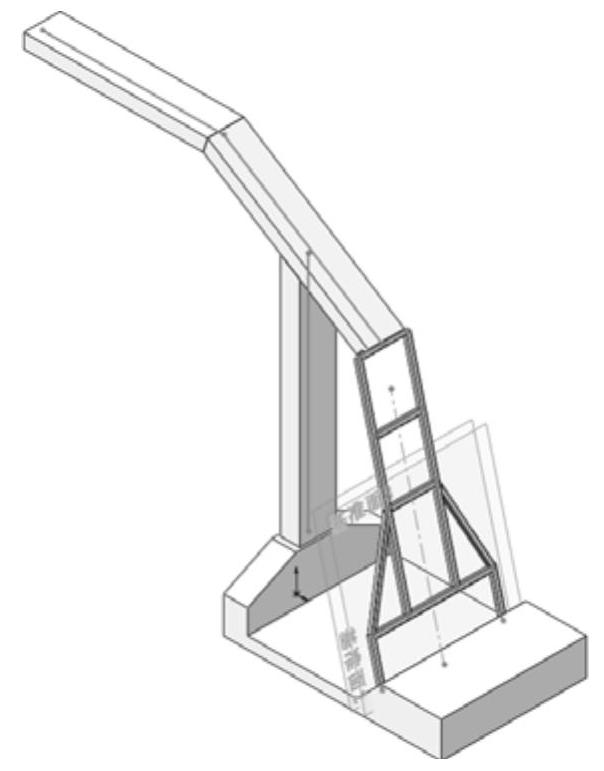

图12-30 创建结构构件

剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择步骤创建的结构构件为剪裁实体，选择步骤创建的剪裁构件为剪裁边界，如图12-31所示；单击“确定”按钮。重复“剪裁构件”命令，选择步骤创建的结构构件为剪裁实体，选择步骤创建的剪裁结构为剪裁边界，如图12-32所示，剪裁结构构件如图12-33所示。

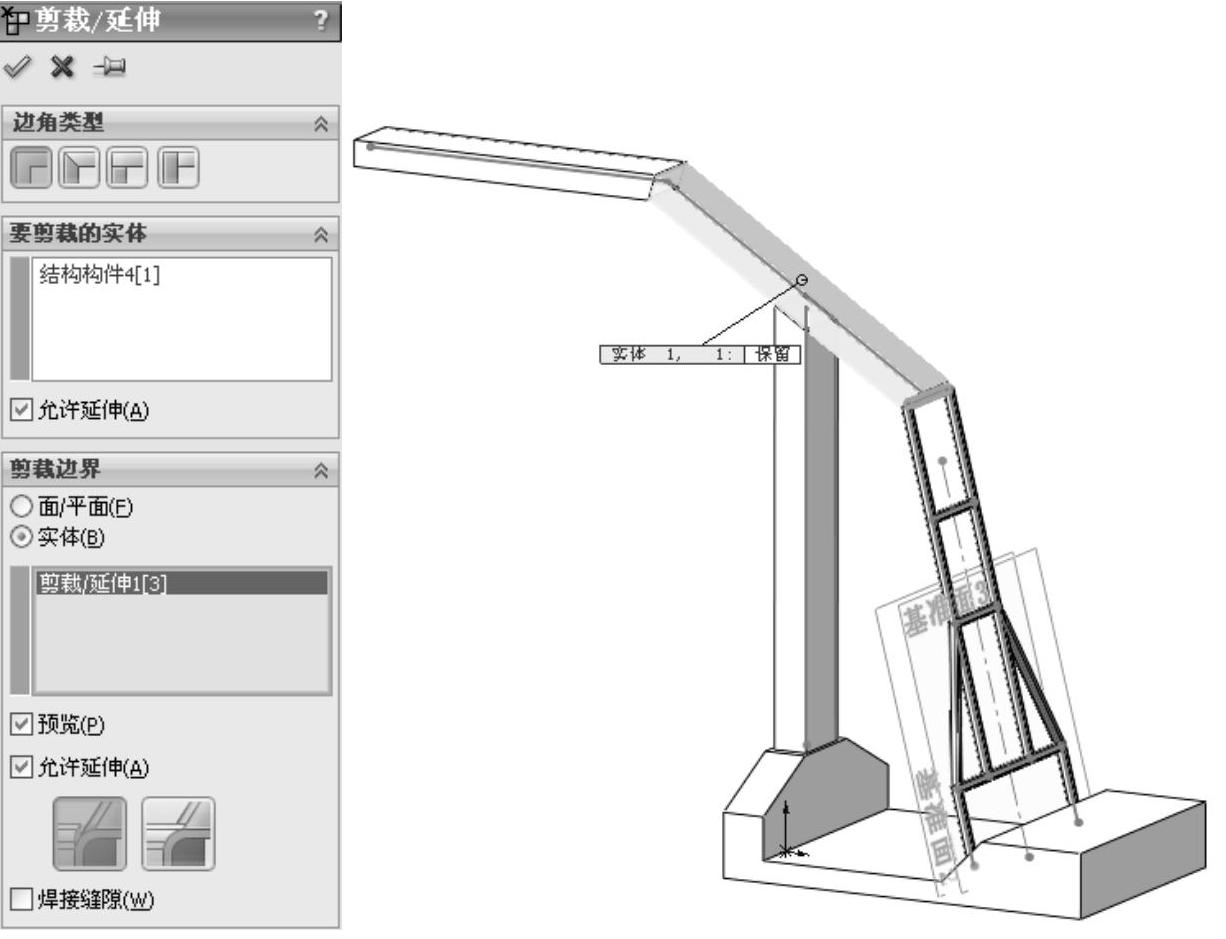

图12-31 选择裁剪实体和边界

图12-32 选择裁剪实体和边界

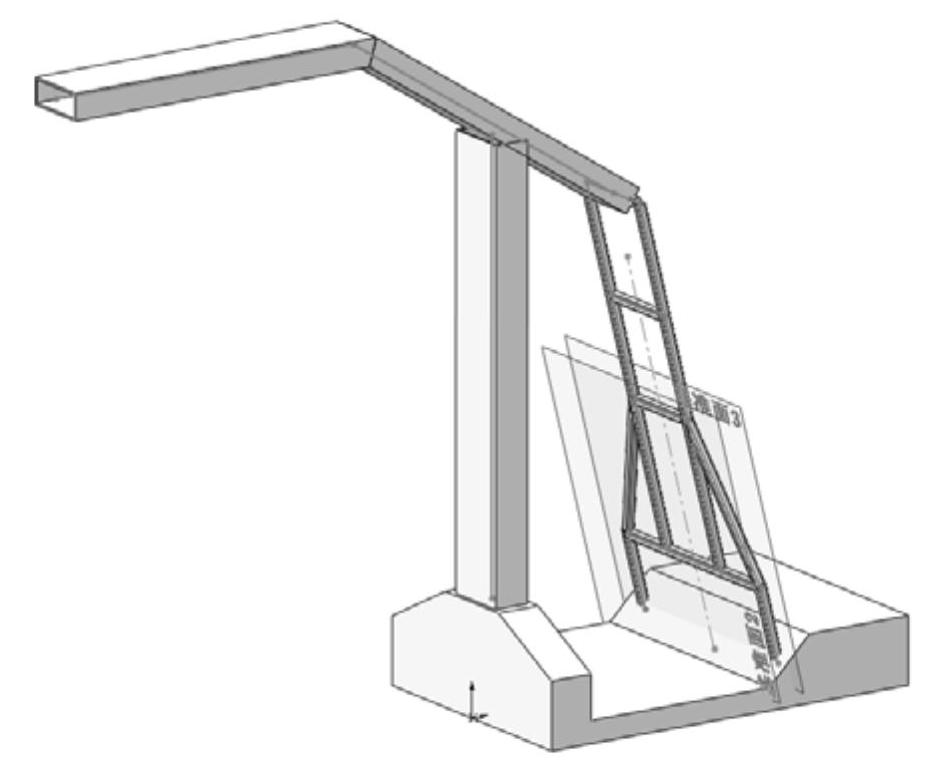

图12-33 剪裁结构构件
