启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制如图12-3所示的草图并标注尺寸。

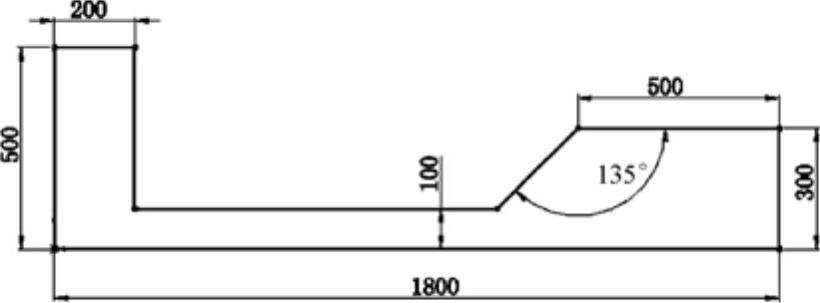

图12-3 绘制草图

拉伸实体。执行“插入”→“凸台/基体”→“拉伸”菜单命令，或者单击“特征”工具栏中的“拉伸凸台/基体”按钮，弹出如图12-4所示的“凸台-拉伸”属性管理器。设置终止条件为“两侧对称”，输入拉伸距离为1200.00mm，单击“确定”按钮，拉伸实体如图12-5所示。

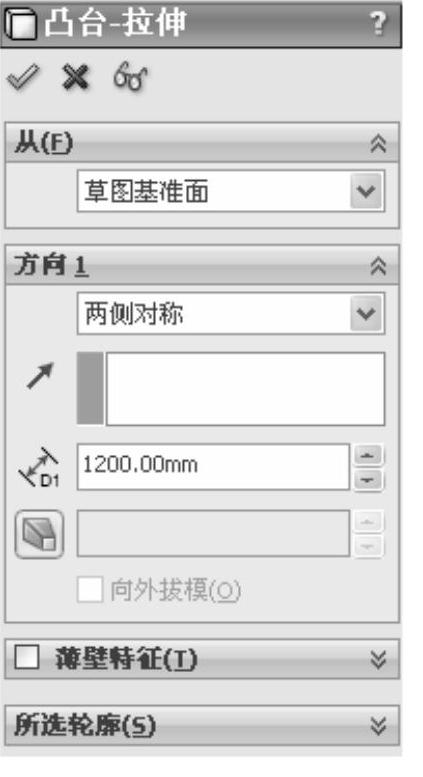

图12-4 “凸台-拉伸”属性管理器

(www.daowen.com)

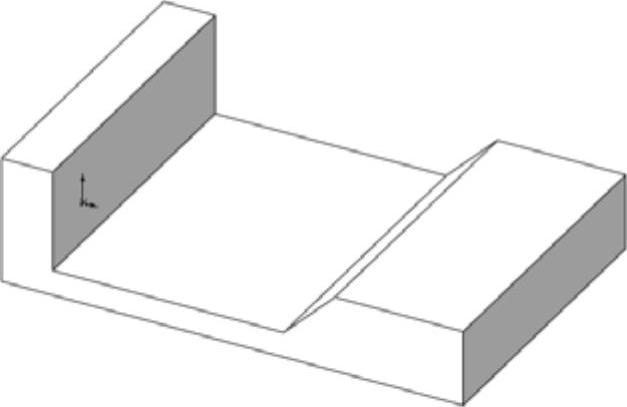

图12-5 拉伸实体

倒角处理。执行“插入”→“特征”→“倒角”菜单命令，或者单击“特征”工具栏中的“倒角”按钮，弹出如图12-6所示的“倒角”属性管理器。选择“距离-距离”类型，输入倒角距离1为400.00mm，倒角距离2为200.00mm，在视图中选择如图12-6所示的边线，单击“确定”按钮。重复“倒角”命令，对另一侧边线进行倒角处理，如图12-7所示；倒角处理如图12-8所示。

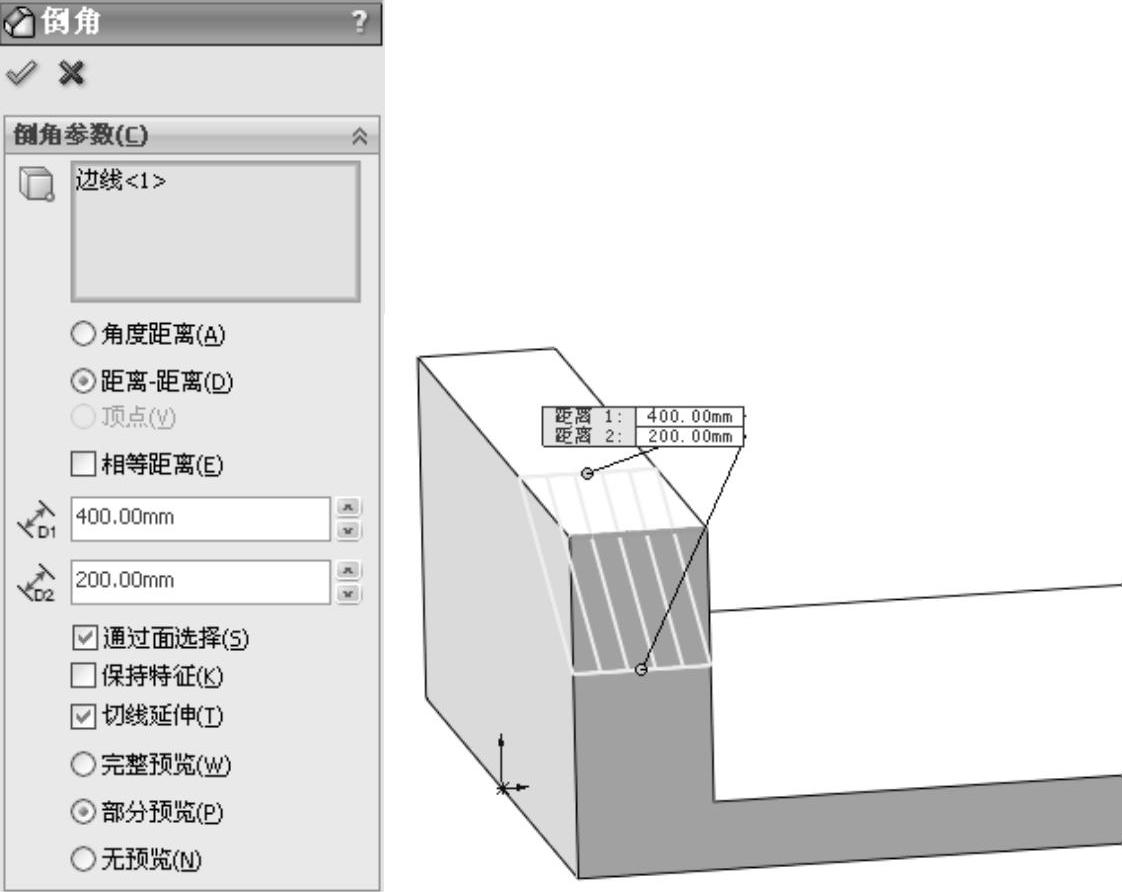

图12-6 选择边线1

图12-7 选择边线2

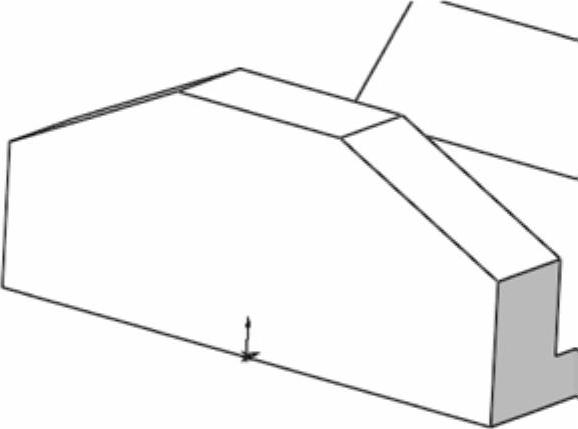

图12-8 倒角处理
