【操作步骤】

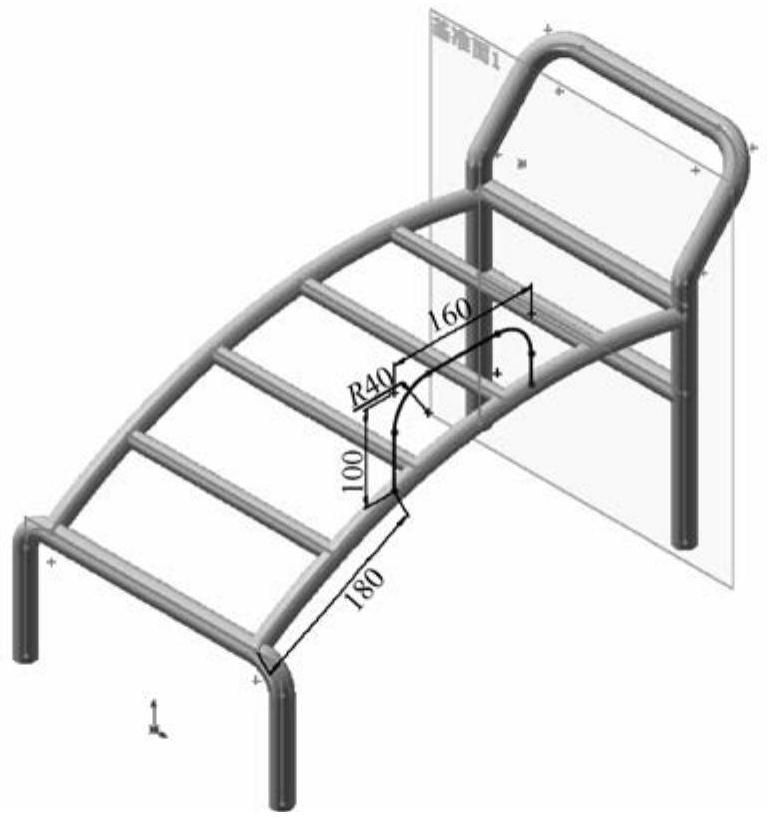

绘制3D草图。首先单击“草图”工具栏中的“3D草图”按钮
，然后单击“草图”工具栏中的“直线”按钮
和“绘制圆角”按钮
，绘制如图11-54所示的草图并标注尺寸。
图11-54 绘制3D草图
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮

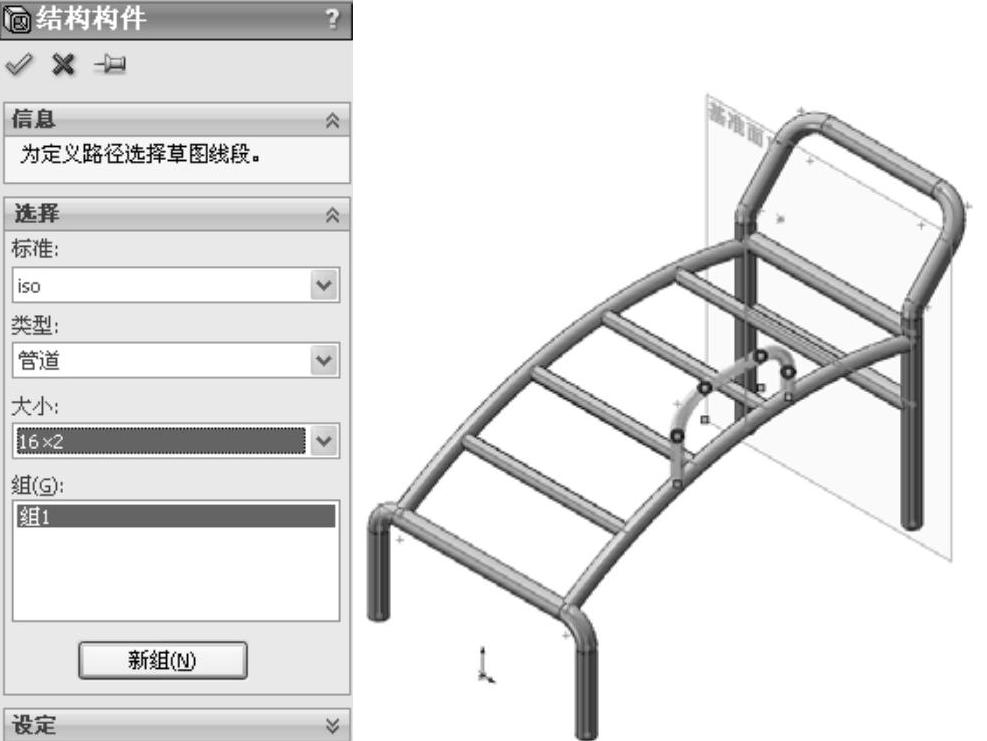

，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“16×2”大小，然后在视图中选择如图11-55所示的直线段。单击“确定”按钮
，创建结构构件，如图11-56所示。
图11-55 “结构构件”属性管理器

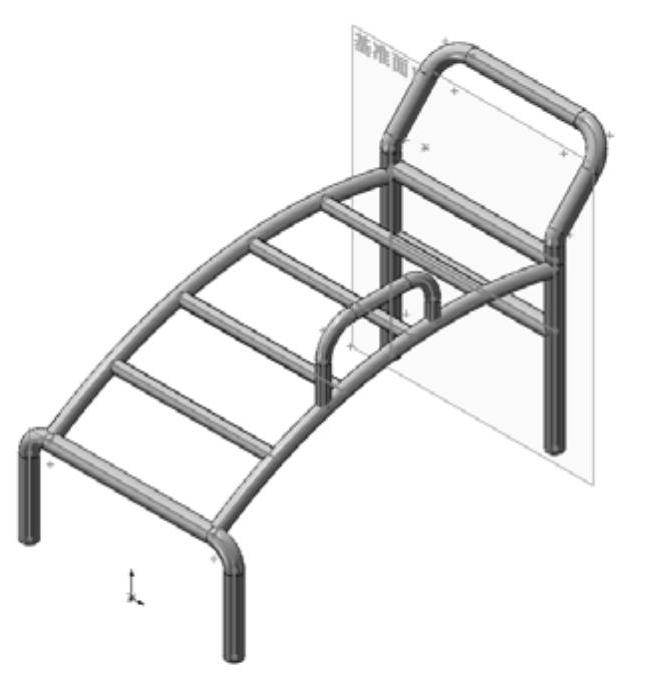

图11-56 创建结构构件
镜像结构构件。单击“特征”工具栏中的“镜像”按钮

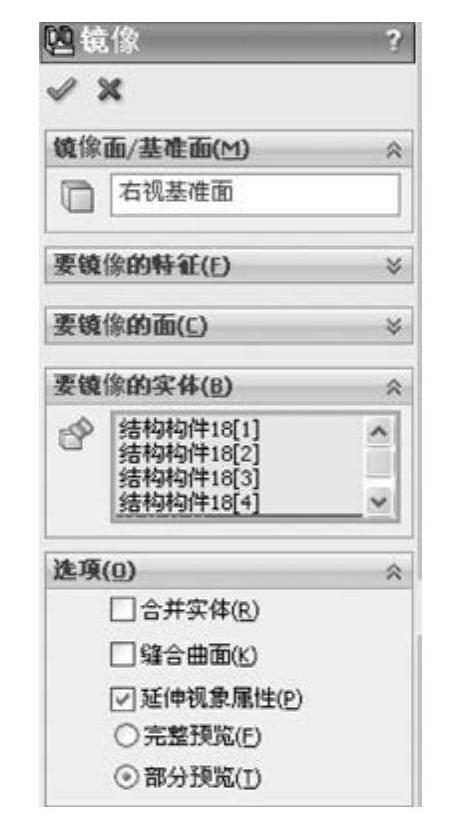

，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出如图11-57所示的“镜像”属性管理器，选择右视基准面为镜像面，选择上一步创建的结构构件为要镜像的实体。单击“确定”按钮

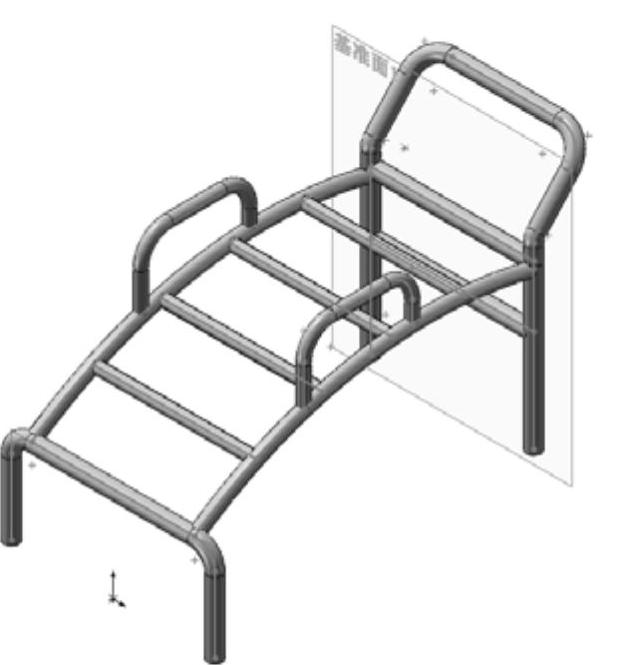

，镜像结构构件如图11-58所示。
图11-57 “镜像”属性管理器(www.daowen.com)
图11-58 镜像结构构件
剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮
，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择步骤
和步骤
创建的结构构件为要剪裁的实体，选择11.2.2节中的步骤
为剪裁边界，如图11-59所示。单击“确定”按钮

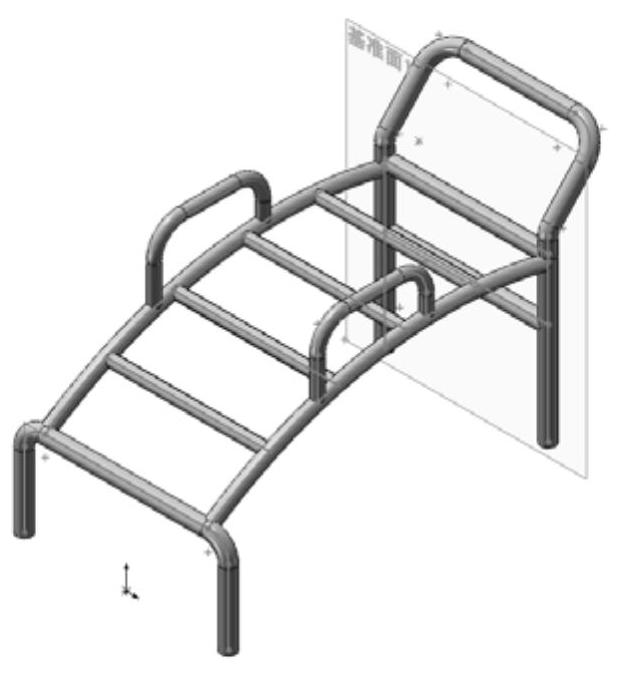

，剪裁结构构件如图11-60所示。
图11-59 “剪裁/延伸”属性管理器
图11-60 剪裁结构构件

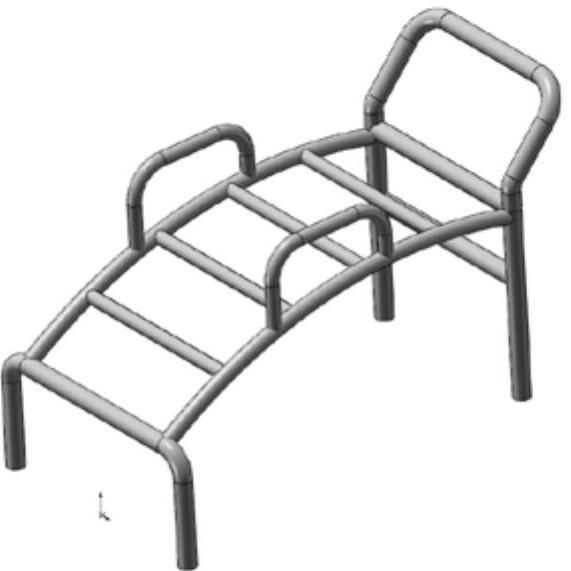

隐藏草图和基准面。执行“视图”→“草图”菜单命令和“基准面”菜单命令，隐藏草图和基准面，如图11-61所示。
图11-61 隐藏草图和基准面
