【操作步骤】
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮
，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“21.3×2.3”大小，然后在视图中选择草图1，单击“新组”按钮，添加新组，在视图中选择草图2和3D草图，如图11-41所示。单击“确定”按钮
，创建结构构件，如图11-42所示。

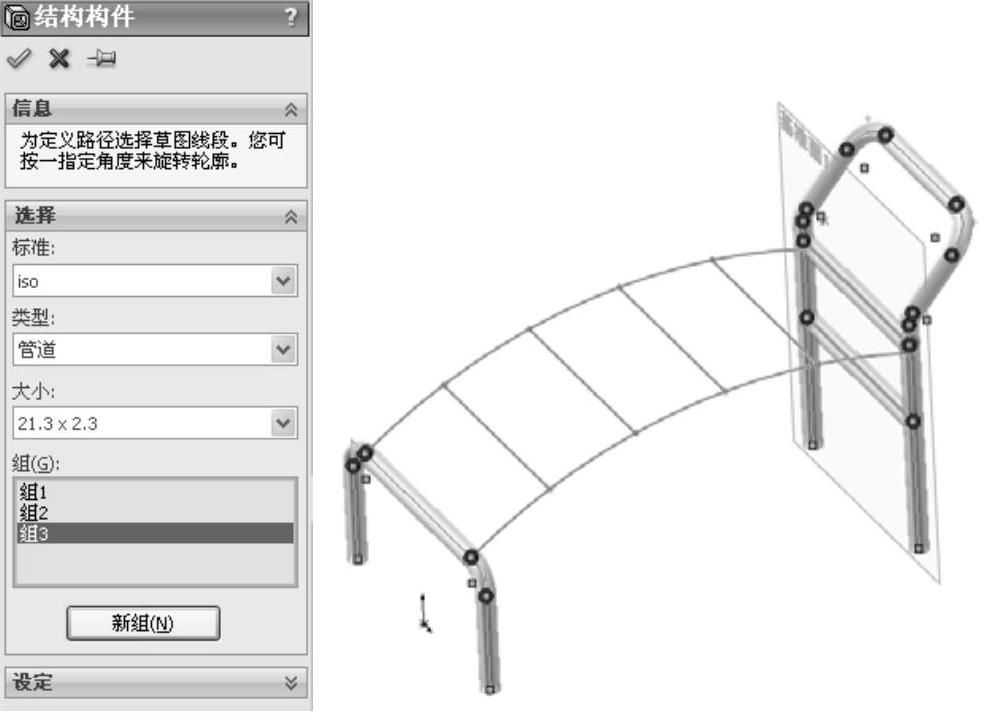

图11-41 “结构构件”属性管理器

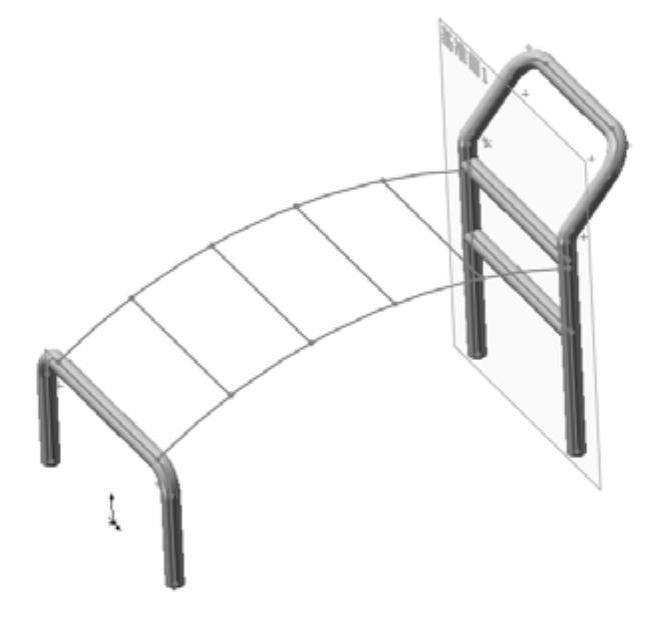

图11-42 创建结构构件
生成自定义结构构件轮廓。由于SolidWorks软件系统中的结构构件特征库中没有需要的结构构件轮廓，所以需要自己设计，其设计过程如下：
启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制同心圆。单击“草图”工具栏中的“圆”按钮
，或执行“工具”→“草图绘制实体”→“圆”菜单命令，在绘图区域以原点为圆心绘制两个同心圆，并标注智能尺寸，如图11-43所示，单击“退出草图”按钮
。

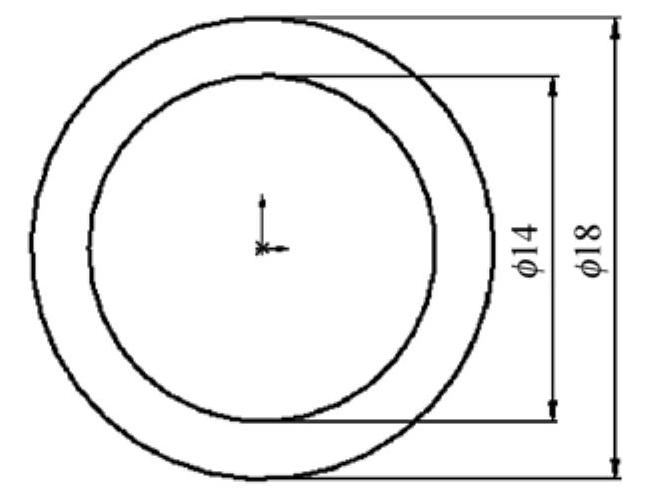

图11-43 绘制同心圆
保存自定义结构构件轮廓。在“FeatureManager设计树”中选择草图，执行“文件”→“另存为”菜单命令，保存轮廓文件。焊件结构件的轮廓草图文件的默认位置为：安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）文件夹中的子文件夹。单击“保存”按钮，将绘制的草图保存为文件名18×2，文件类型为*.sldlfp，保存在安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）\iso\pipe文件夹中，如图11-44所示。保存构件轮廓草图的设计树如图11-45所示。

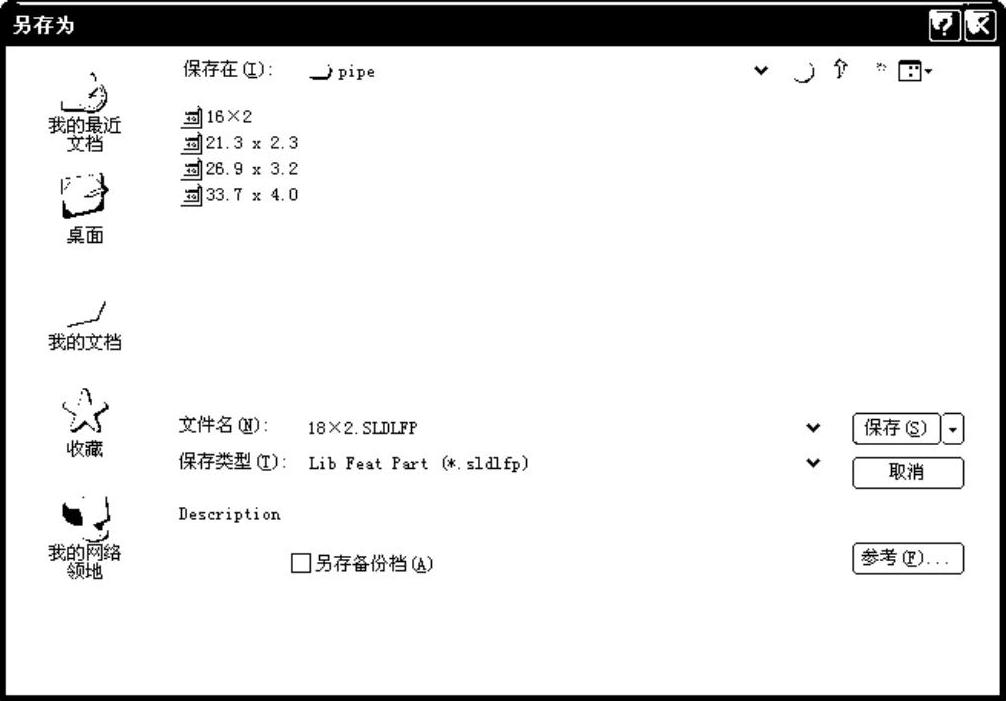

图11-44 保存结构构件轮廓

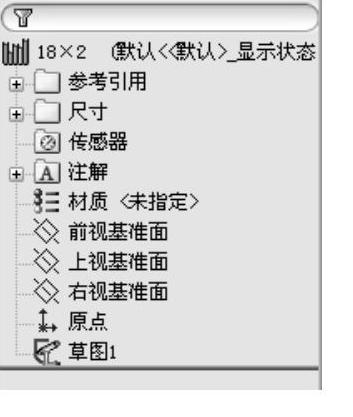

图11-45 保存构件轮廓草图的设计树
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮
，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“18×2”大小，然后在视图中选择如图11-46所示的两端圆弧。单击“确定”按钮
，创建结构构件，如图11-47所示。
(www.daowen.com)

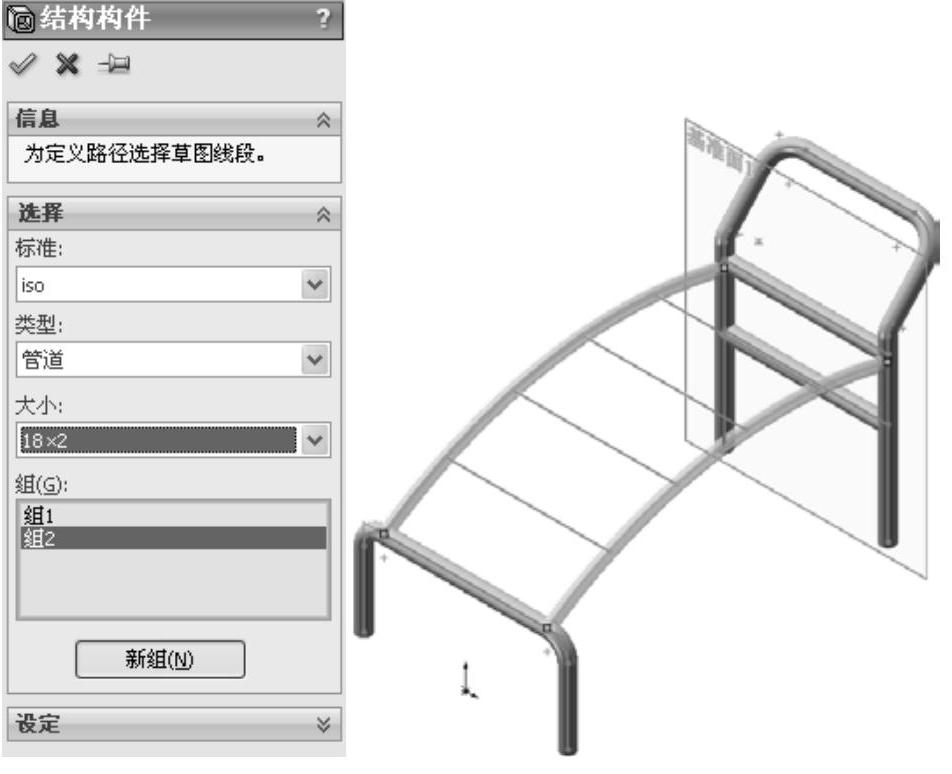

图11-46 “结构构件”属性管理器

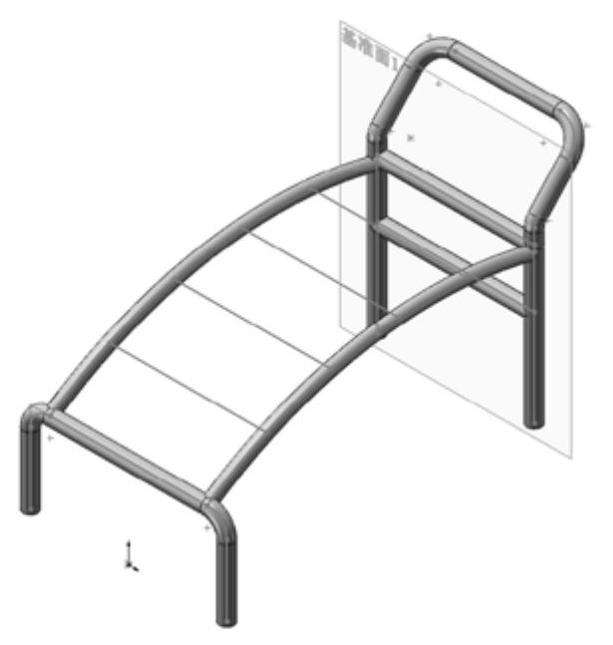

图11-47 创建结构构件
剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮
，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择“结构构件2”为要剪裁的实体，选择“结构构件1”为剪裁边界，如图11-48所示。单击“确定”按钮
，剪裁结构构件如图11-49所示。

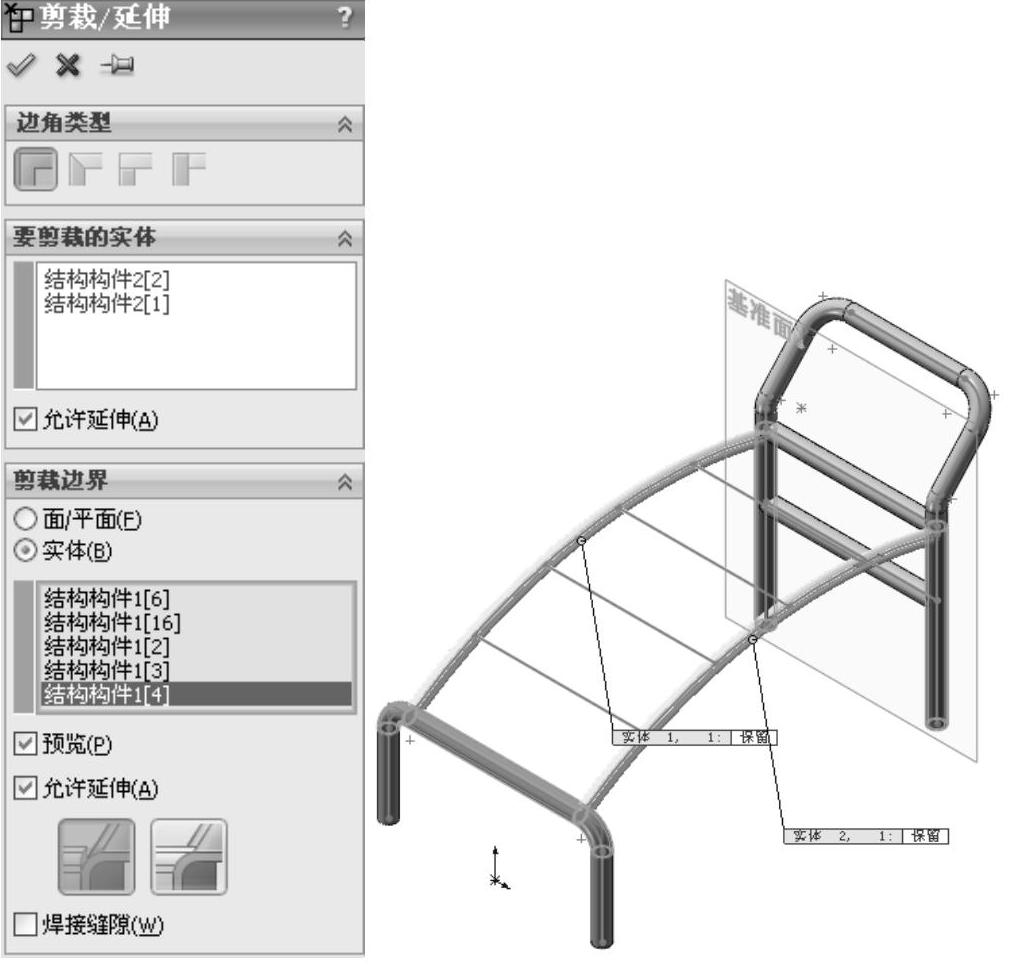

图11-48 “剪裁/延伸”属性管理器
图11-49 剪裁结构构件
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮
，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“16×2”大小，然后在视图中选择如图11-49所示的直线段。单击“确定”按钮
，创建结构构件，如图11-51所示。

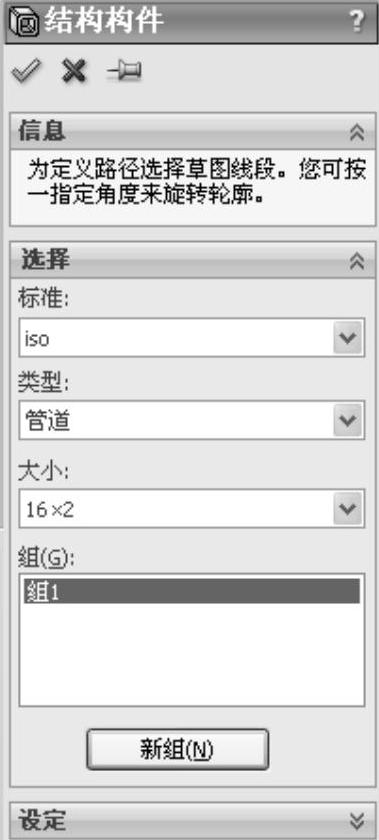

图11-50 “结构构件”属性管理器

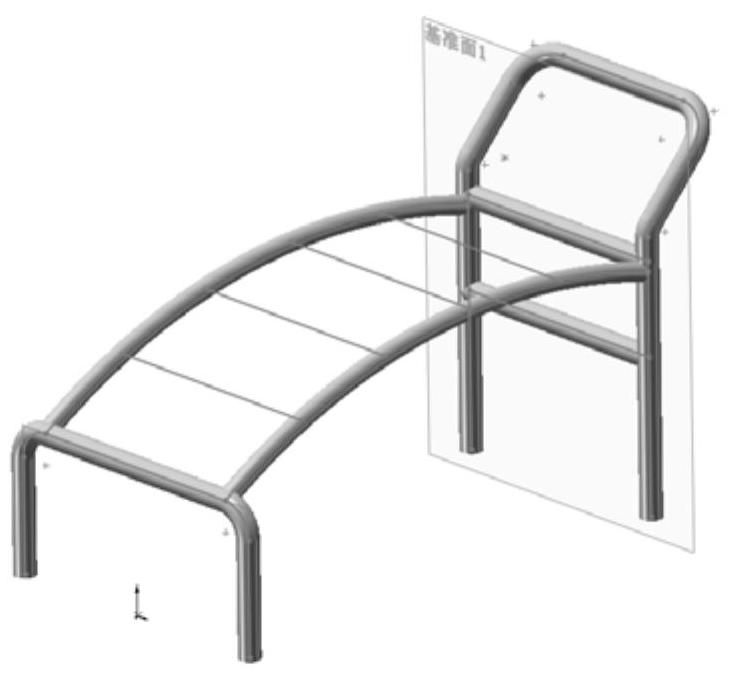

图11-51 创建结构构件
剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮
，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择上一步创建的结构构件为要剪裁的实体，选择步骤
剪裁后的结构构件为剪裁边界，如图11-52所示。单击“确定”按钮
，剪裁结构构件如图11-53所示。

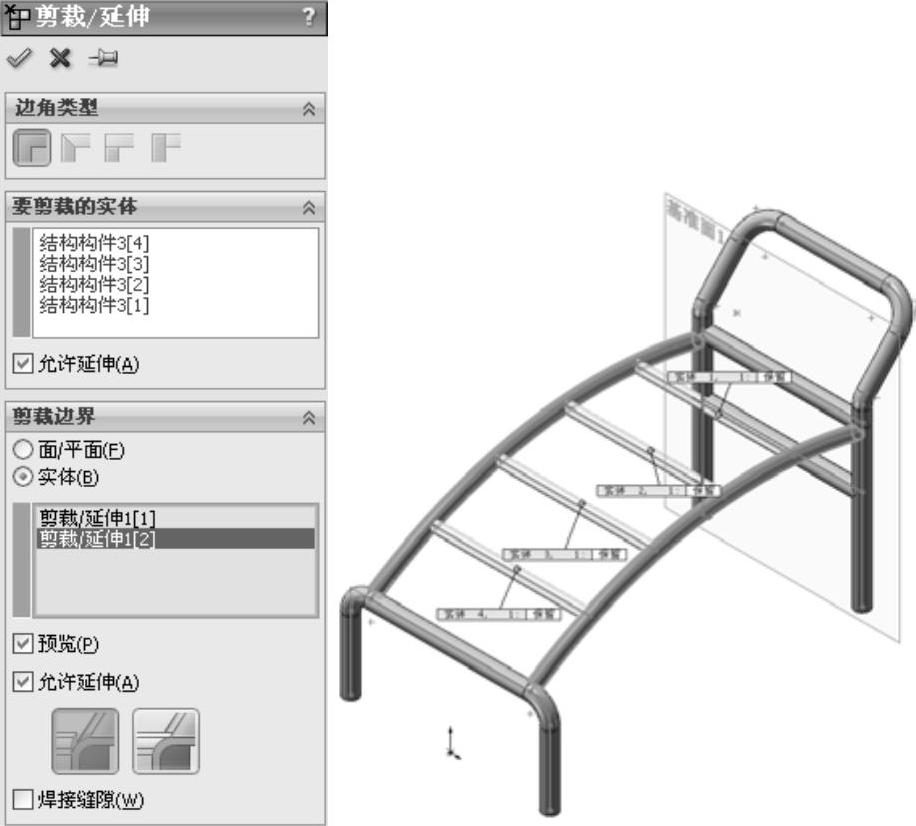

图11-52 “剪裁/延伸”属性管理器

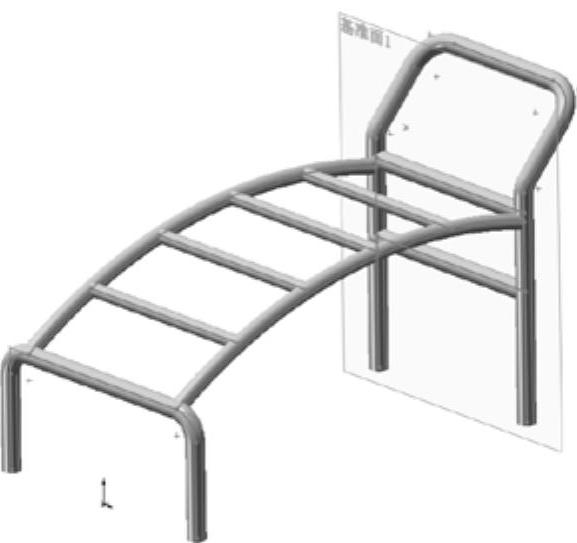

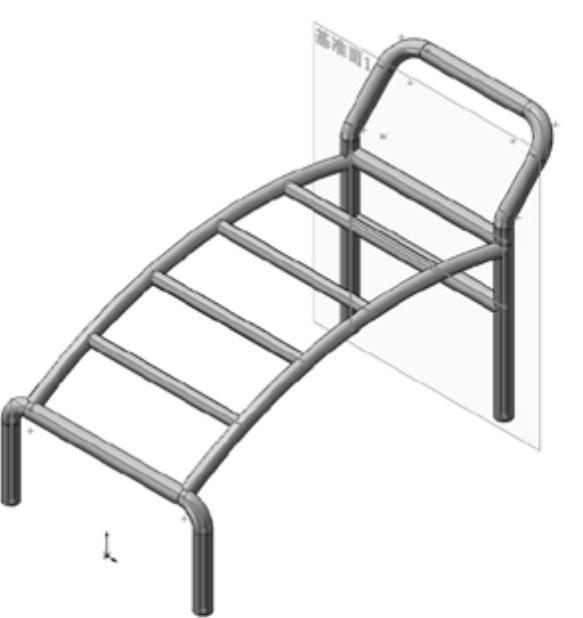

图11-53 剪裁结构构件
