【操作步骤】
启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮
，然后单击“确定”按钮，创建一个新的零件文件。
设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“直线”按钮
和“绘制圆角”按钮
，绘制如图11-37所示的草图并标注尺寸。

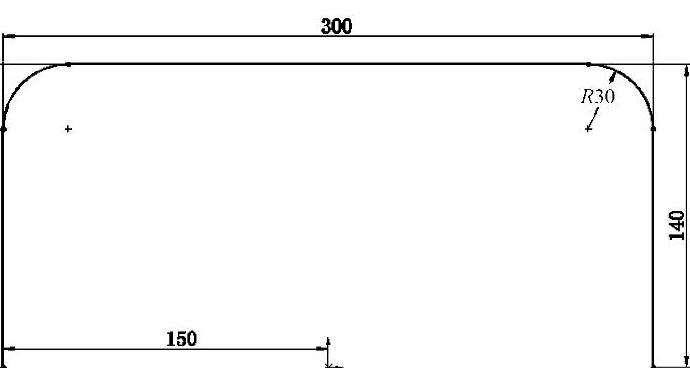

图11-37绘制草图
创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令，或单击“特征”工具栏中的“基准面”按钮
，弹出如图11-38所示的“基准面”属性管理器。选择“前视基准面”为参考面，输入偏移距离为500.00mm，单击“确定”按钮
，完成基准面1的创建。
设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图1。单击“草图”工具栏中的“直线”按钮
，绘制如图11-39所示的草图并标注尺寸，最后退出草图。(www.daowen.com)

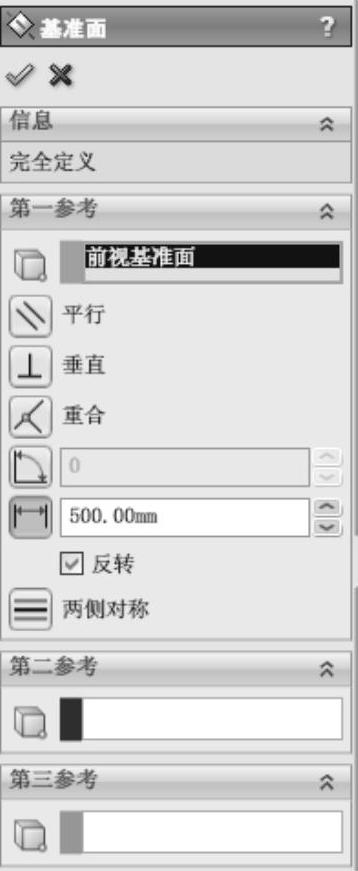

图11-38 “基准面”属性管理器

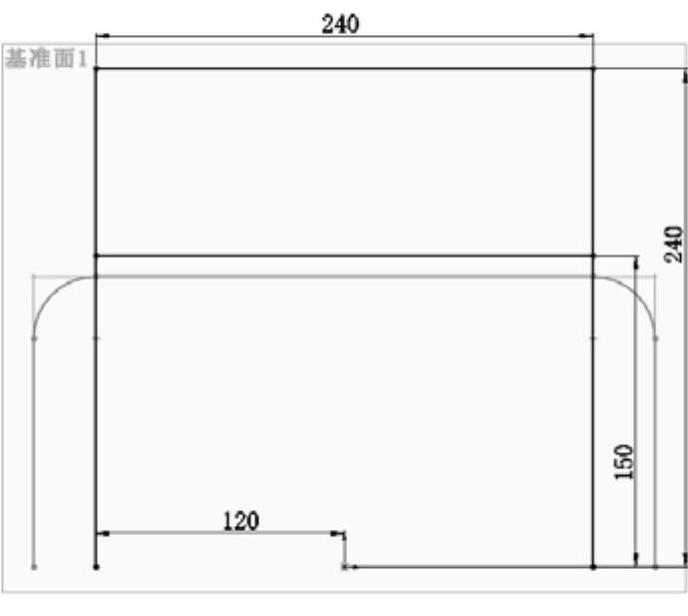

图11-39 绘制草图1
绘制草图2。首先单击“草图”工具栏中的“3D草图”按钮
，然后单击“草图”工具栏中的“直线”按钮
和“绘制圆角”按钮
，绘制如图11-40所示的草图并标注尺寸。

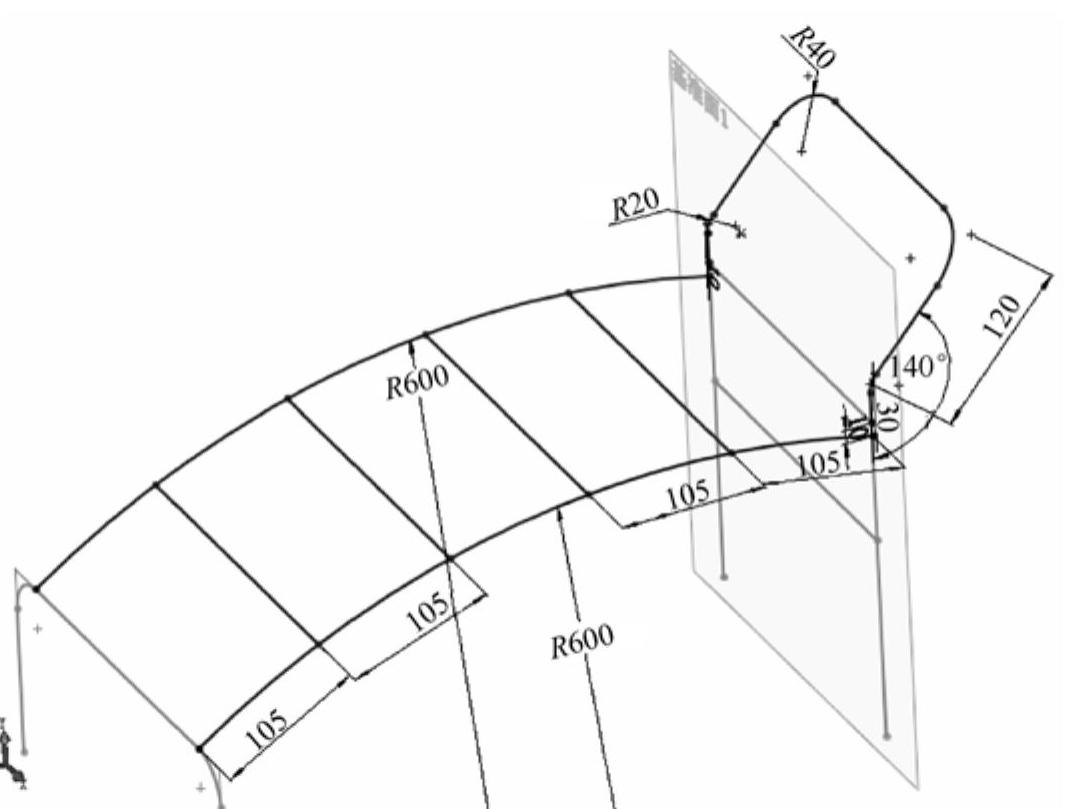

图11-40 绘制草图2
