如何创建旋转底座?

【操作步骤】

978-7-111-38504-2-Part04-444.jpg设置基准面。在左侧“FeatureManager设计树”中选择“右视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part04-445.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part04-446.jpg,进入草图绘制状态。

978-7-111-38504-2-Part04-447.jpg绘制草图。单击“草图”工具栏中的“中心线”按钮978-7-111-38504-2-Part04-448.jpg、“直线”按钮978-7-111-38504-2-Part04-449.jpg和“三点圆弧”按钮978-7-111-38504-2-Part04-450.jpg,绘制如图11-28所示的草图并标注尺寸。

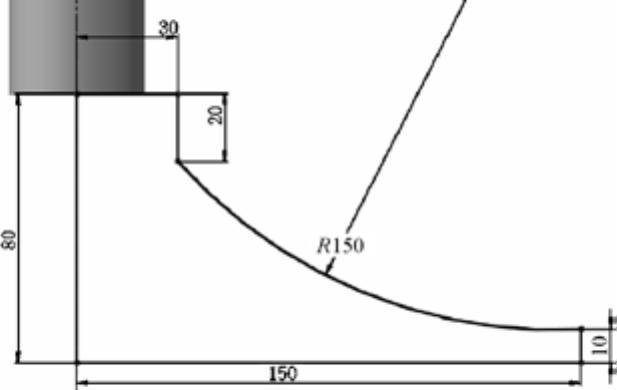

图11-28 绘制草图

978-7-111-38504-2-Part04-452.jpg薄壁旋转。执行“插入”→“凸台/基体”→“旋转”菜单命令,或者单击“曲面”工具栏中的“旋转”按钮978-7-111-38504-2-Part04-453.jpg,系统弹出如图11-29所示的“旋转”属性管理器;采用默认设置,单击“确定”按钮978-7-111-38504-2-Part04-454.jpg,生成旋转底座,如图11-30所示。

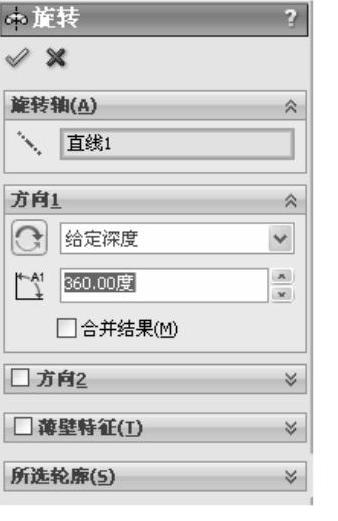

图11-29 “旋转”属性管理器

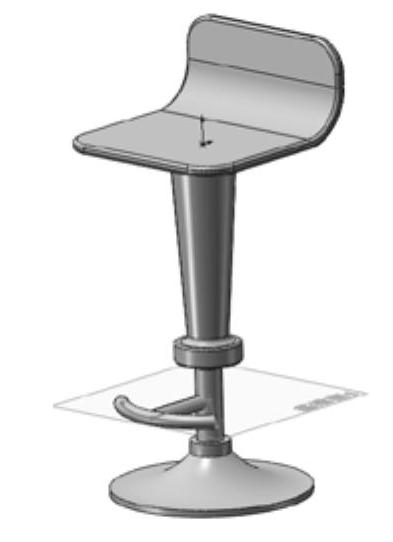

图11-30 生成旋转底座

978-7-111-38504-2-Part04-457.jpg圆角处理。单击“特征”工具栏中的“圆角”按钮978-7-111-38504-2-Part04-458.jpg,或执行“插入”→“特征”→“圆角”菜单命令,弹出“圆角”属性管理器,在视图中选择如图11-31所示的两条边线,输入圆角半径为3.00mm。然后单击“确定”按钮978-7-111-38504-2-Part04-459.jpg。重复“圆角”命令,输入圆角半径为4.00mm,选择如图11-32所示的两条边线。(www.daowen.com)

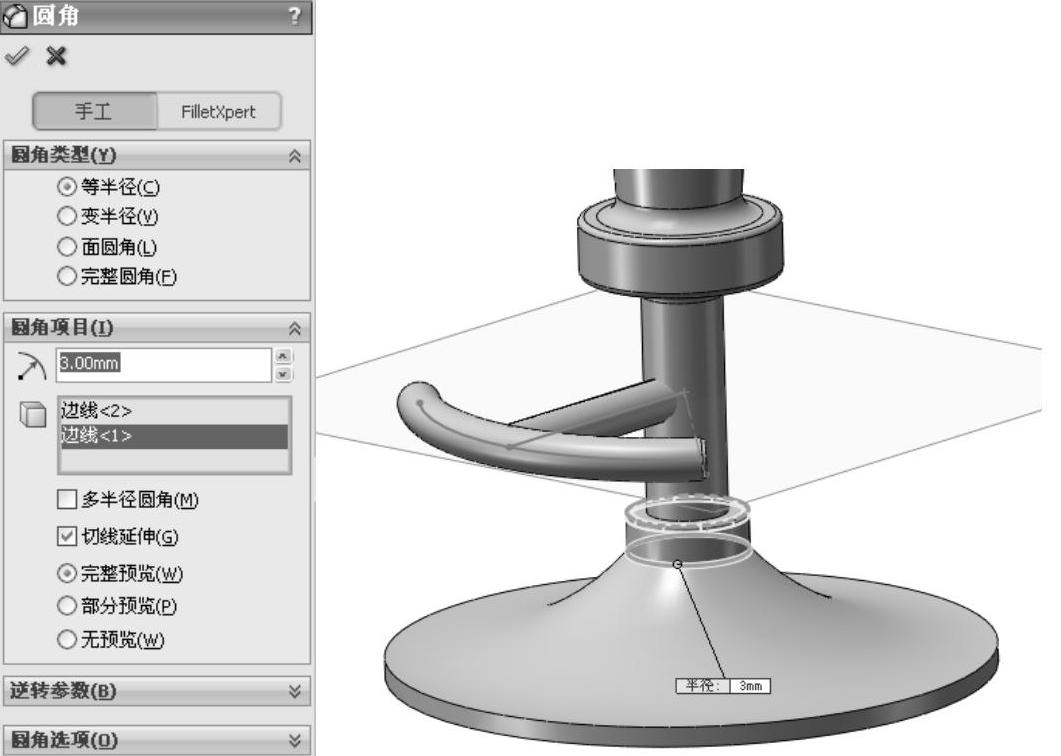

图11-31 “圆角”属性管理器

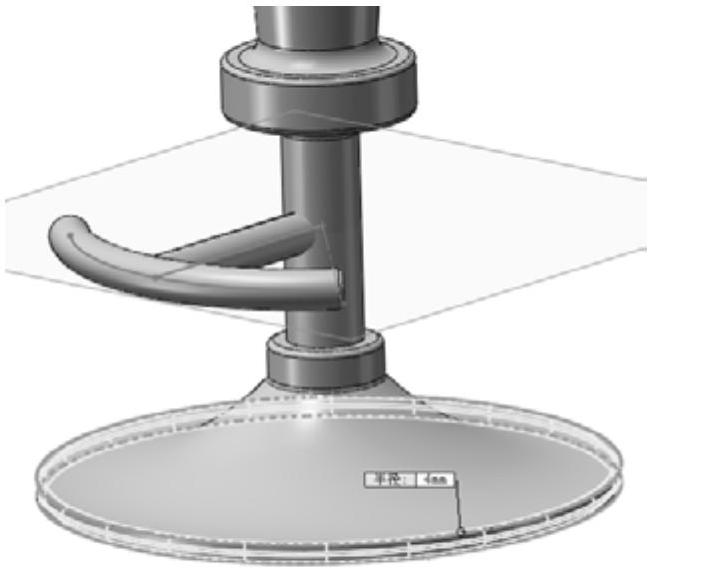

图11-32 选择边线

978-7-111-38504-2-Part04-462.jpg隐藏基准面和草图。在左侧“FeatureManager设计树”中选择“基准面1和草图”,弹出如图11-33所示的快捷菜单,单击“隐藏”按钮978-7-111-38504-2-Part04-463.jpg,隐藏基准面和草图,如图11-34所示。

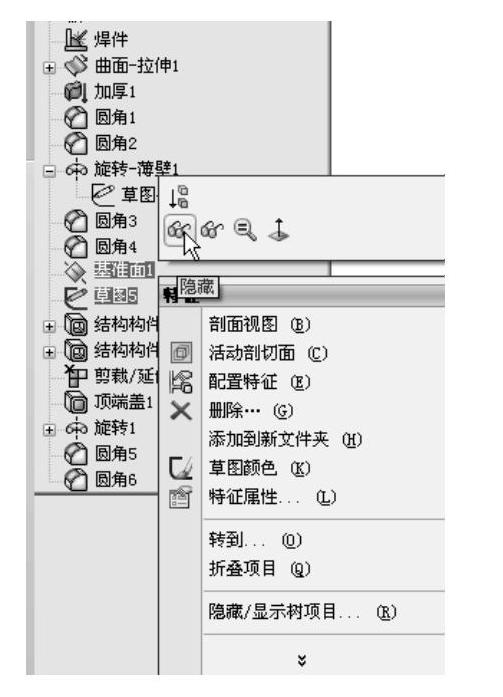

图11-33 快捷菜单

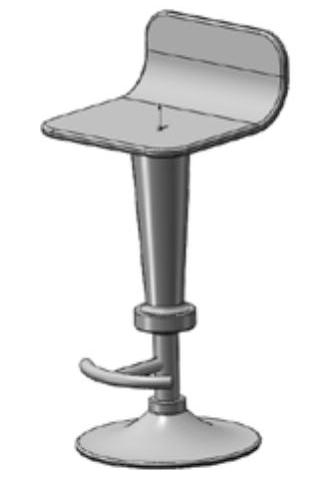

图11-34 隐藏基准面和草图
