【操作步骤】
设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“中心线”按钮
、“直线”按钮
和“圆心/起/终点圆弧”按钮
，绘制如图11-20所示的草图并标注尺寸。

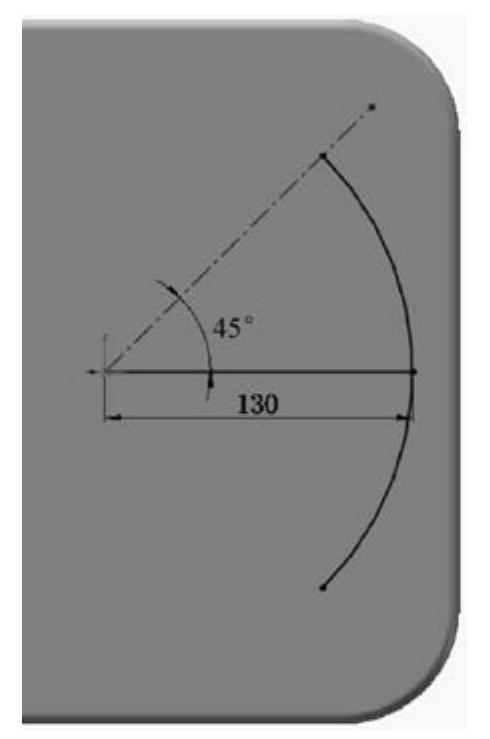

图11-20 绘制草图
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮
，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“21.3×2.3”大小，然后在视图中拾取上一步绘制的草图中的直线，如图11-21所示。单击“确定”按钮
，添加结构构件1，如图11-22所示。重复“结构构件”命令，选择草图中的圆弧，添加结构构件2，如图11-23所示。

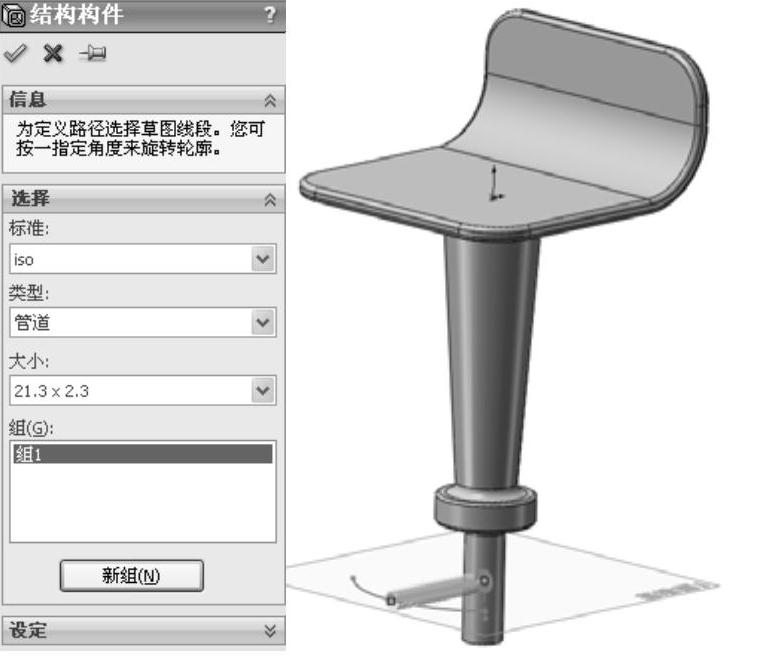

图11-21 “结构构件”属性管理器

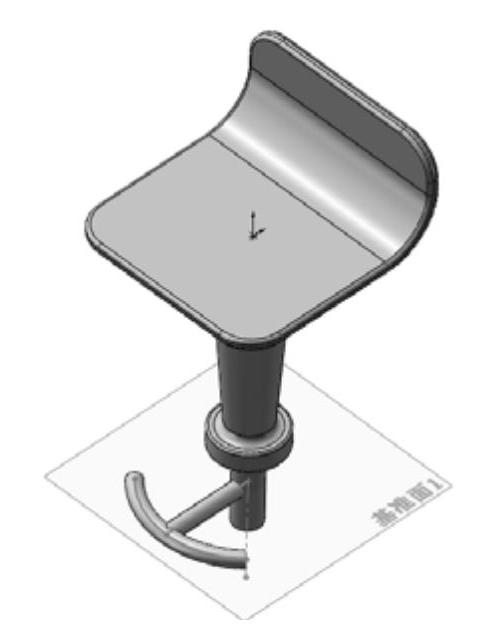

图11-22 添加结构构件1

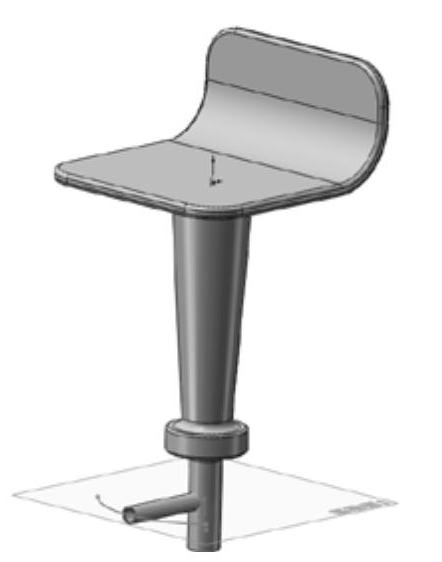

图11-23 添加结构构件2(www.daowen.com)
剪裁结构构件。单击“焊件”工具栏中的“剪裁/延伸”按钮
，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择“结构构件1”为要剪裁的实体，选择“结构构件2”为剪裁边界，如图11-24所示。单击“确定”按钮
，剪裁构件如图11-25所示。

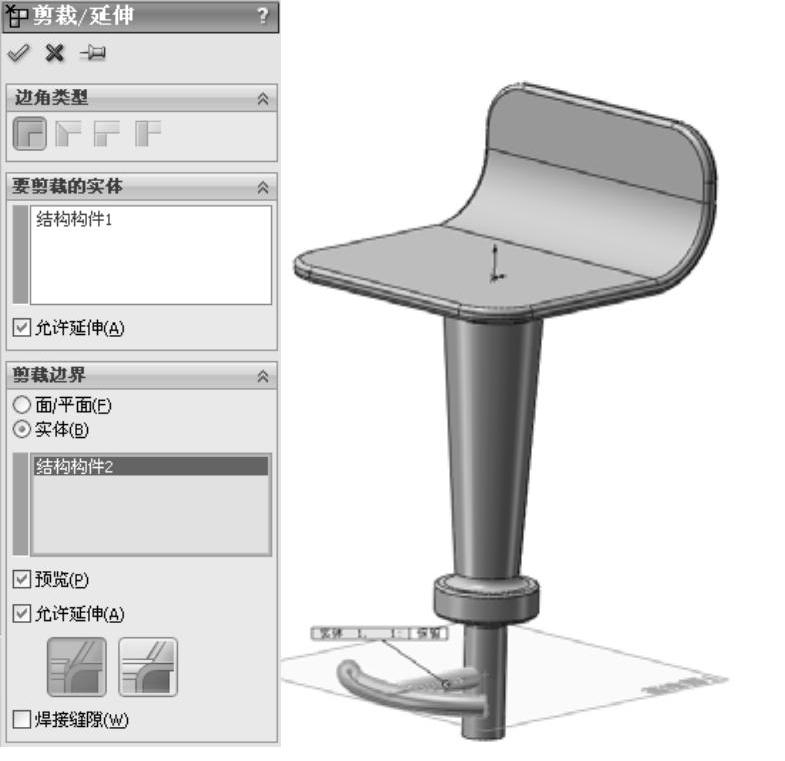

图11-24 “剪裁/延伸”属性管理器

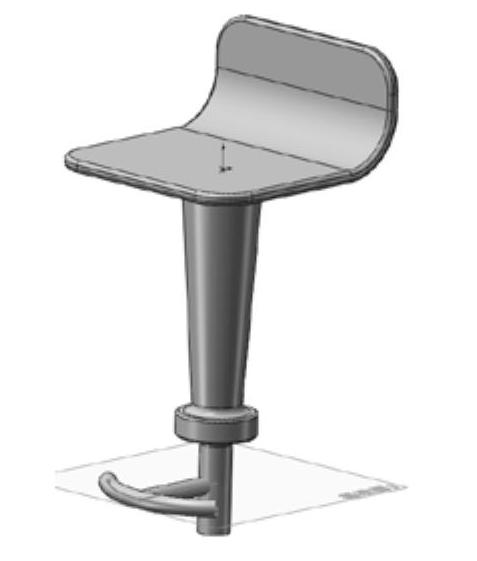

图11-25 剪裁结构构件
创建顶端盖。单击“焊件”工具栏中的“顶端盖”按钮
，或执行“插入”→“焊件”→“顶端盖”菜单命令，弹出“顶端盖”属性管理器，选择“向外”厚度方向
，输入厚度为2.00mm，如图11-26所示。在视图中选择如图11-26所示的两个面，单击“确定”按钮
，添加顶端盖，如图11-27所示。

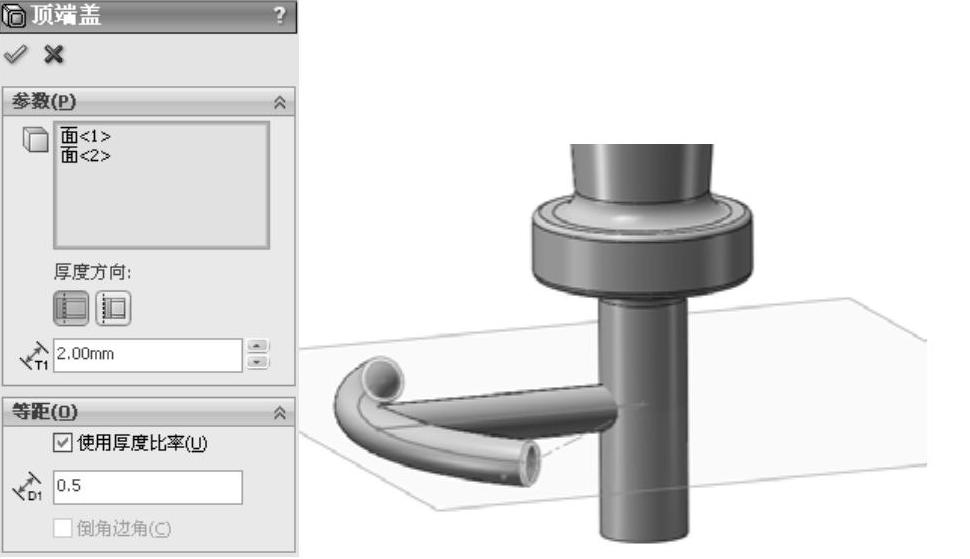

图11-26 “顶端盖”属性管理器

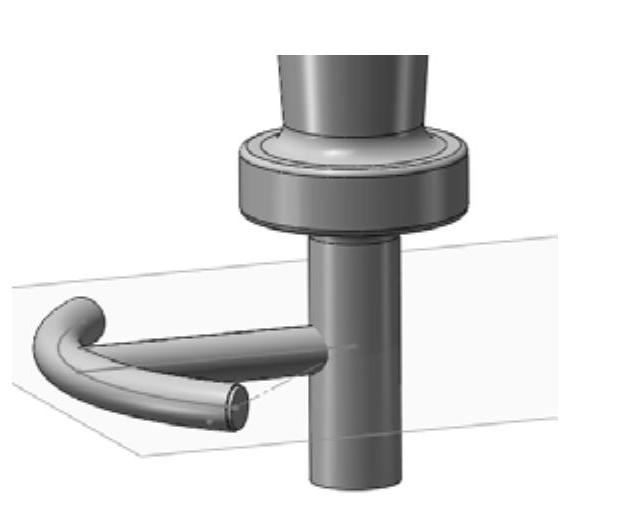

图11-27 添加顶端盖
