【操作步骤】
绘制草图。首先单击“草图”工具栏中的“3D草图”按钮
，然后单击“草图”工具栏中的“直线”按钮

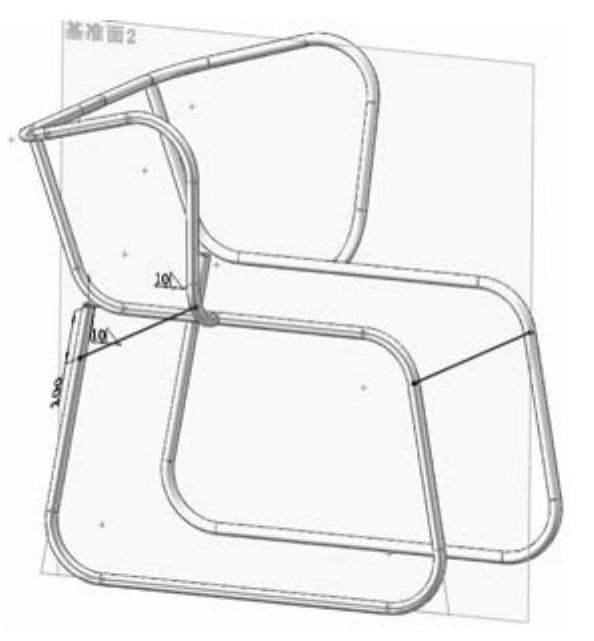

，绘制如图10-123所示的草图并标注尺寸。
生成自定义结构构件轮廓。由于SolidWorks软件系统中的结构构件特征库中没有需要的结构构件轮廓，所以需要自己设计。其设计过程如下：
单击“标准”工具栏中的“新建”按钮
，或执行“文件”→“新建”菜单命令，建立一个新的零件文件。
绘制草图。单击“草图”工具栏中的“圆”按钮

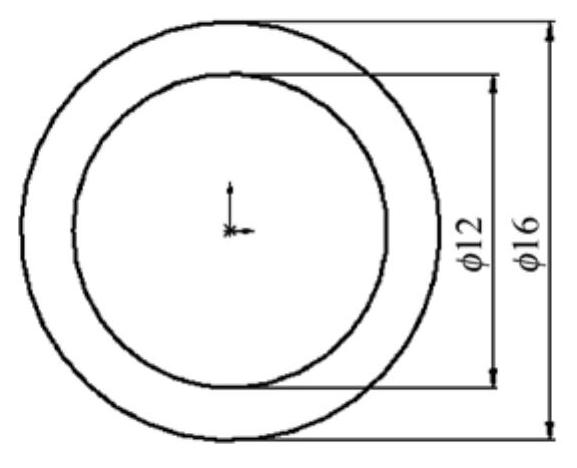

，或执行“工具”→“草图绘制实体”→“圆”菜单命令，在绘图区域以原点为圆心绘制两个同心圆，并标注智能尺寸，如图10-124所示，单击“退出草图”按钮
。
图10-123 绘制草图
图10-124 绘制同心圆

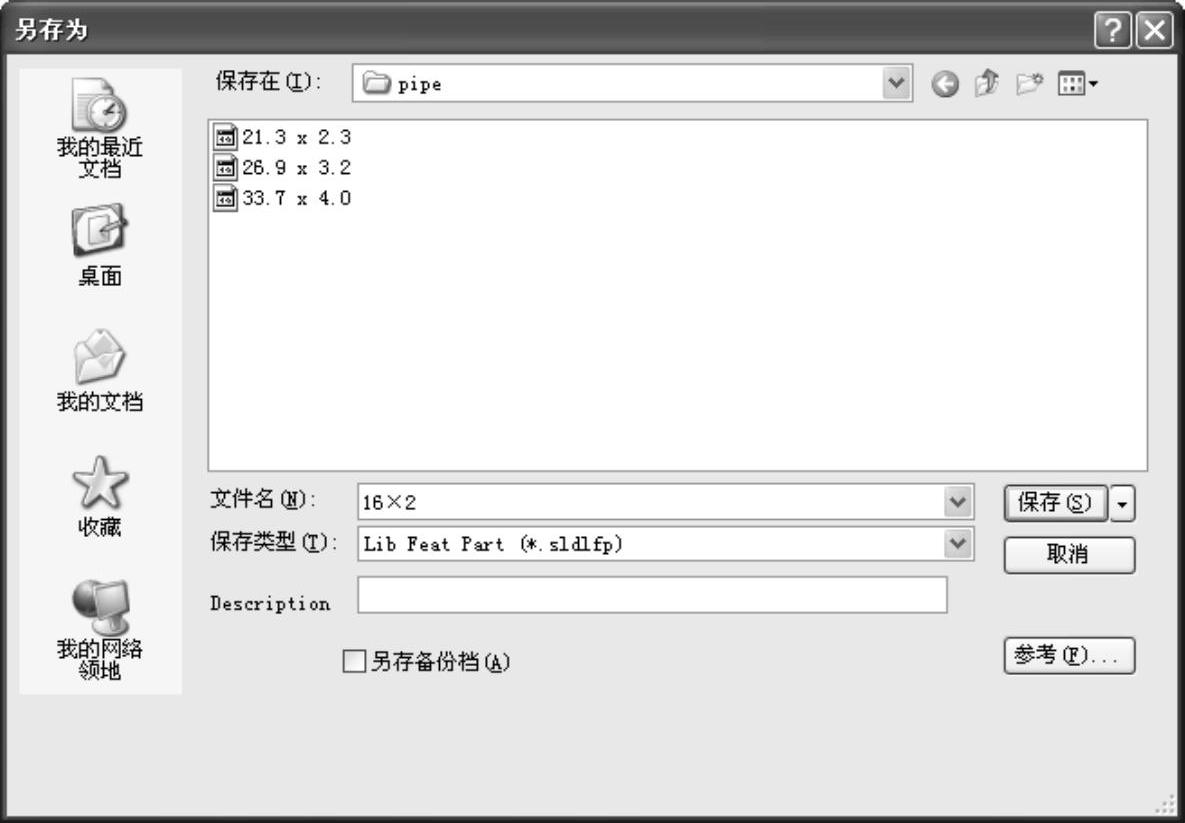

保存自定义结构构件轮廓。在“FeatureManager设计树”中选择草图，单击“文件”→“另存为”菜单命令，保存轮廓文件。焊件结构件的轮廓草图文件的默认位置为：安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）文件夹中的子文件夹。单击“保存”按钮，将所绘制的草图保存为文件名16×2，文件类型为*.sldlfp，保存在安装目录\SolidWorks\lang\chinese-simplified\weldment profiles（焊件轮廓）\iso\pipe文件夹中，如图10-125所示。
图10-125 保存结构构件轮廓(www.daowen.com)
创建结构构件。单击“焊件”工具栏中的“结构构件”按钮

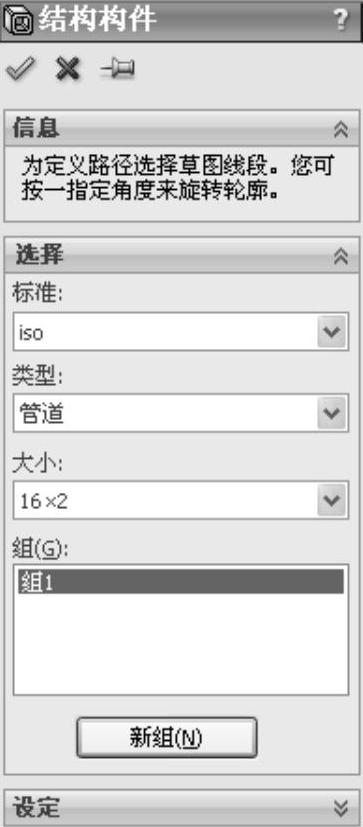

，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器，选择“iso”标准，选择“管道”类型，选择“16×2”大小，然后在视图中拾取步骤
绘制的草图，如图10-126所示。单击“确定”按钮

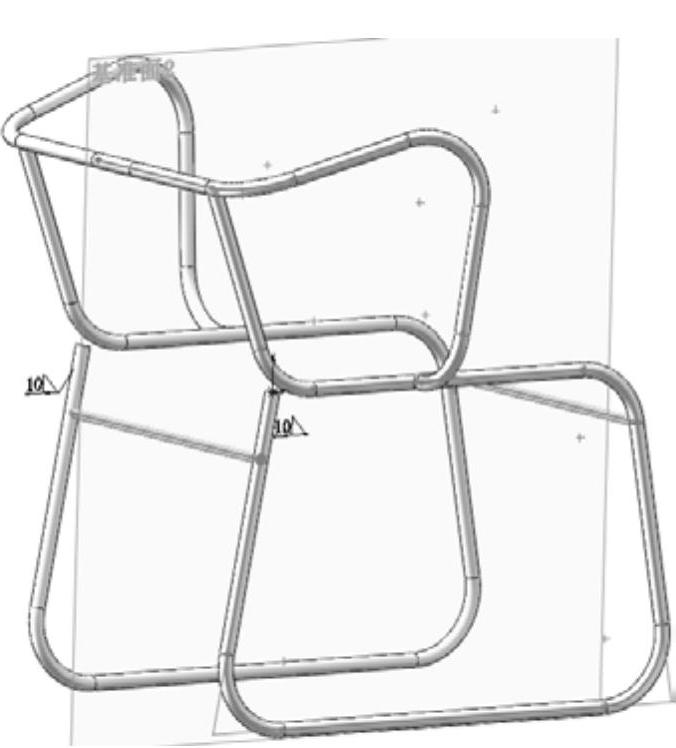

，创建结构构件，如图10-127所示。
图10-126 “结构构件”属性管理器
图10-127 创建结构构件
剪裁构件。单击“焊件”工具栏中的“剪裁/延伸”按钮

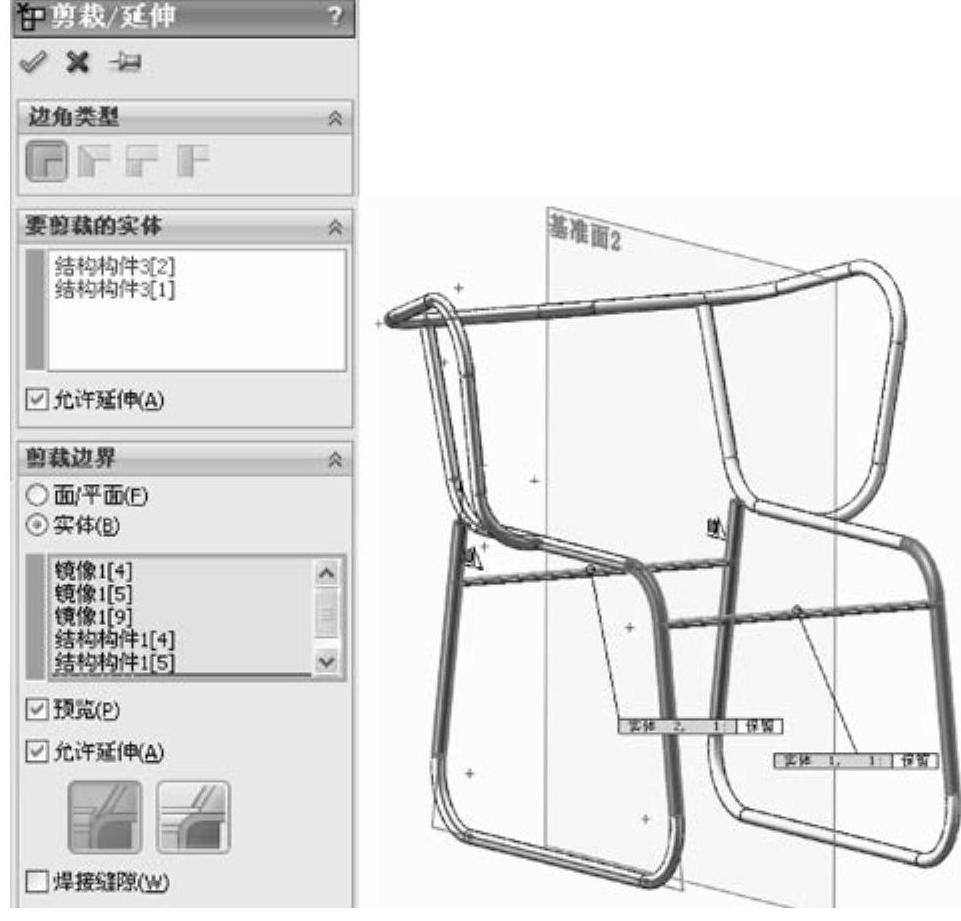

，或执行“插入”→“焊件”→“剪裁/延伸”菜单命令，弹出“剪裁/延伸”属性管理器，选择“结构构件3”为要剪裁的实体，选择两侧构件为剪裁边界，如图10-128所示。单击“确定”按钮

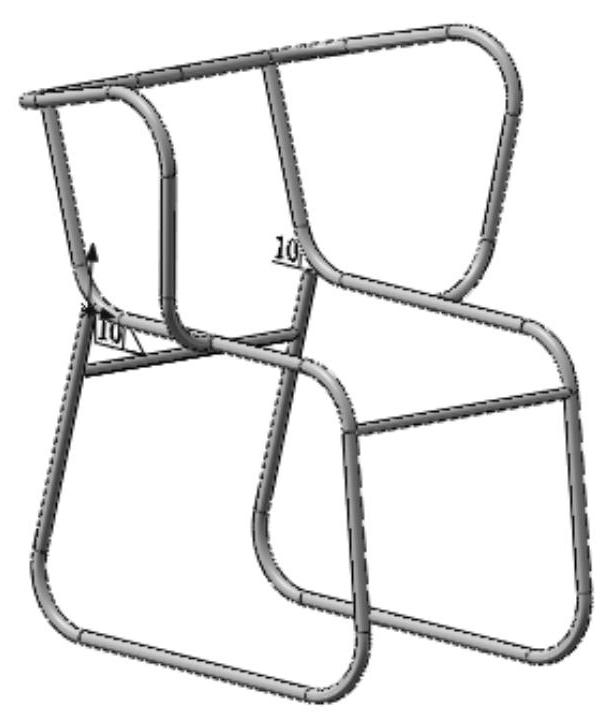

，剪裁/延伸图形如图10-129所示。
图10-128 “剪裁/延伸”属性管理器
图10-129 “剪裁/延伸”图形
