可以对添加的焊件切割清单进行编辑,修改文字内容、字体和表格尺寸等操作,其操作步骤如下。
【操作步骤】

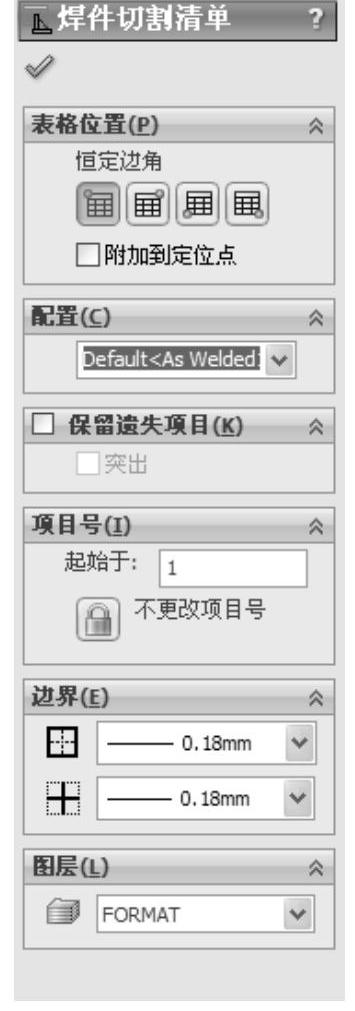

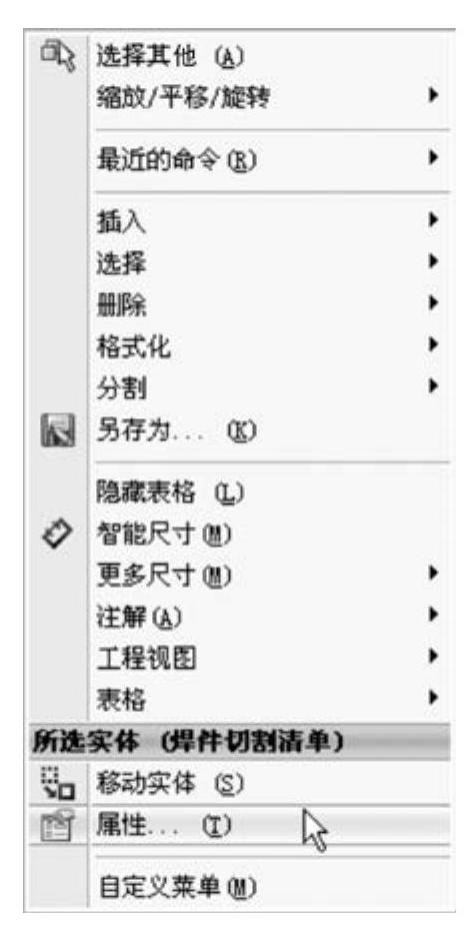

1)右键单击切割清单表格中的任何地方,在弹出的快捷菜单中选择“属性”命令,如图10-80所示,弹出“焊件切割清单”属性管理器,如图10-81所示。在“焊件切割清单”属性管理器中可以选择“表格定位点”和更改项目“起始号”。
图10-80 弹出的菜单
图10-81 “焊件切割清单”属性管理器

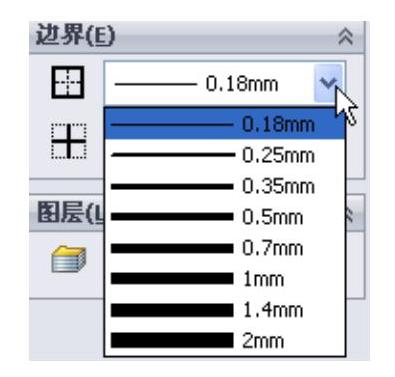

2)在“边界”一栏中可以更改表格边界和边界线条的粗细,如图10-82所示。
图10-82 更改表格边界

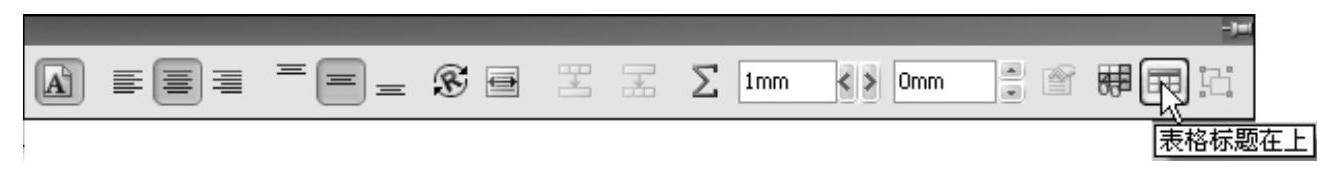

3)单击切割清单表格,弹出“表格”对话框,如图10-83所示,单击“表格标题在上”按钮和“表格标题在下”按钮,可以更改表格标题的位置。(www.daowen.com)
图10-83 “表格”对话框

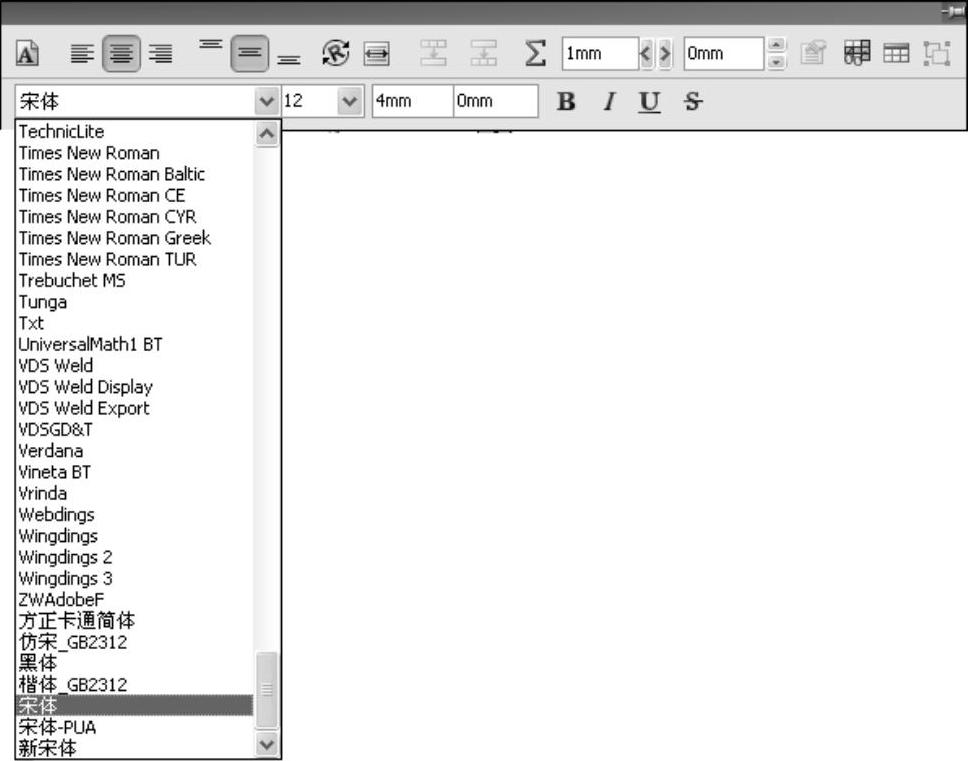

4)在“文字对齐方式”一栏中可以更改文本在表格中的对齐方式,去除选择“使用文档文字”,单击“文字”按钮,弹出“选择文字”对话框,如图10-84所示。在“选择文字”对话框中可以选择“字体”、“字体样式”及更改字体的“高度”和“字号”。
图10-84 “选择文字”对话框

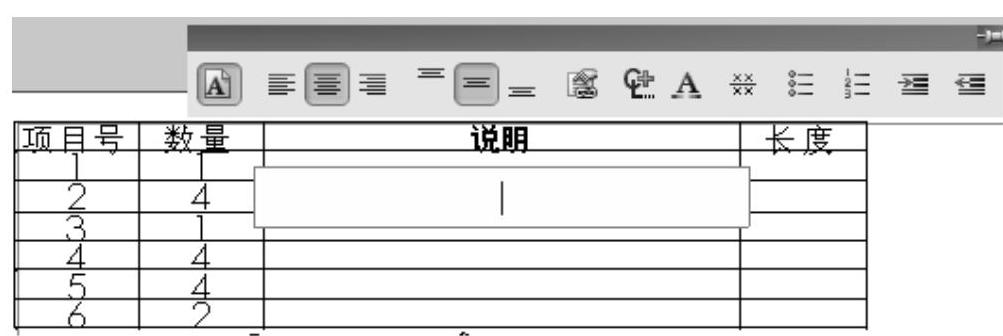

5)双击“切割清单”表格的注释部分表格,弹出内容输入框,输入要添加的注释,如图10-85所示。
图10-85 添加文字注释
注意
若想调整列和行宽度,可拖动列和行边界完成操作。
