如何打造一个实用鞋架设计?

本实例多媒体演示参见配套光盘中的\\动画演示\第10章\10.3.7鞋架.avi。

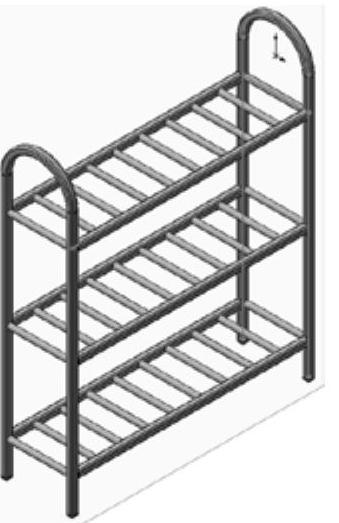

本例创建的鞋架如图10-42所示。

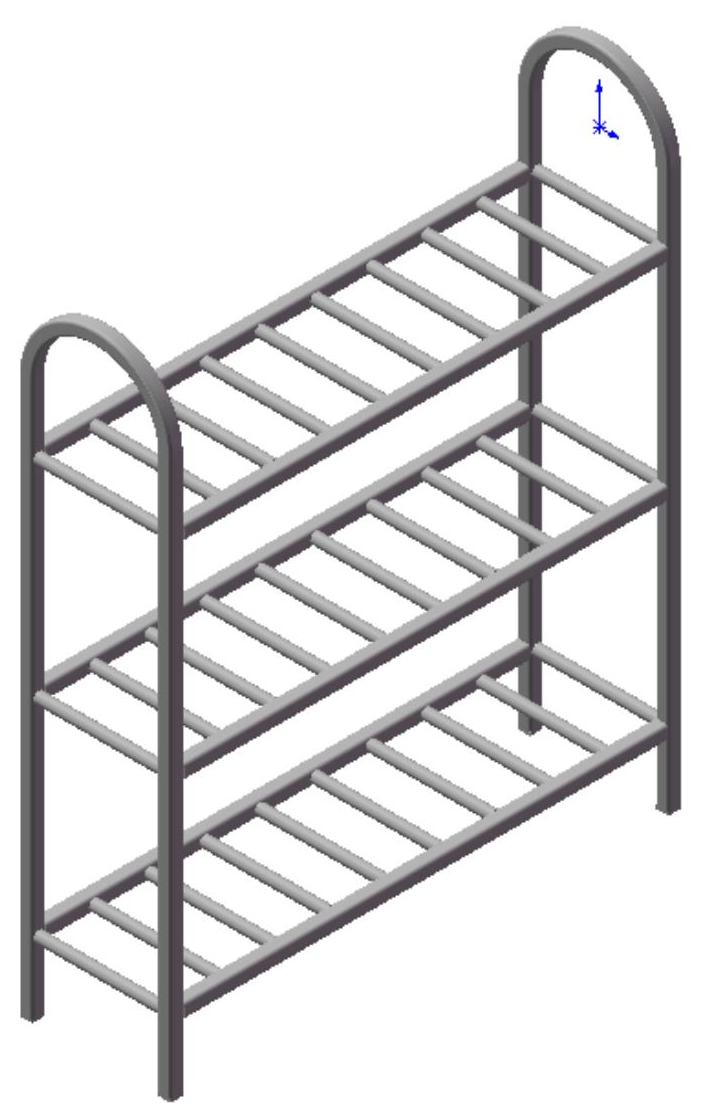

图10-42 鞋架

思路分析

首先绘制草图,创建结构构件,然后通过线性阵列创建两侧主构件,再创建横结构构件,最后创建顶端盖。绘制鞋架的流程图如图10-43所示。

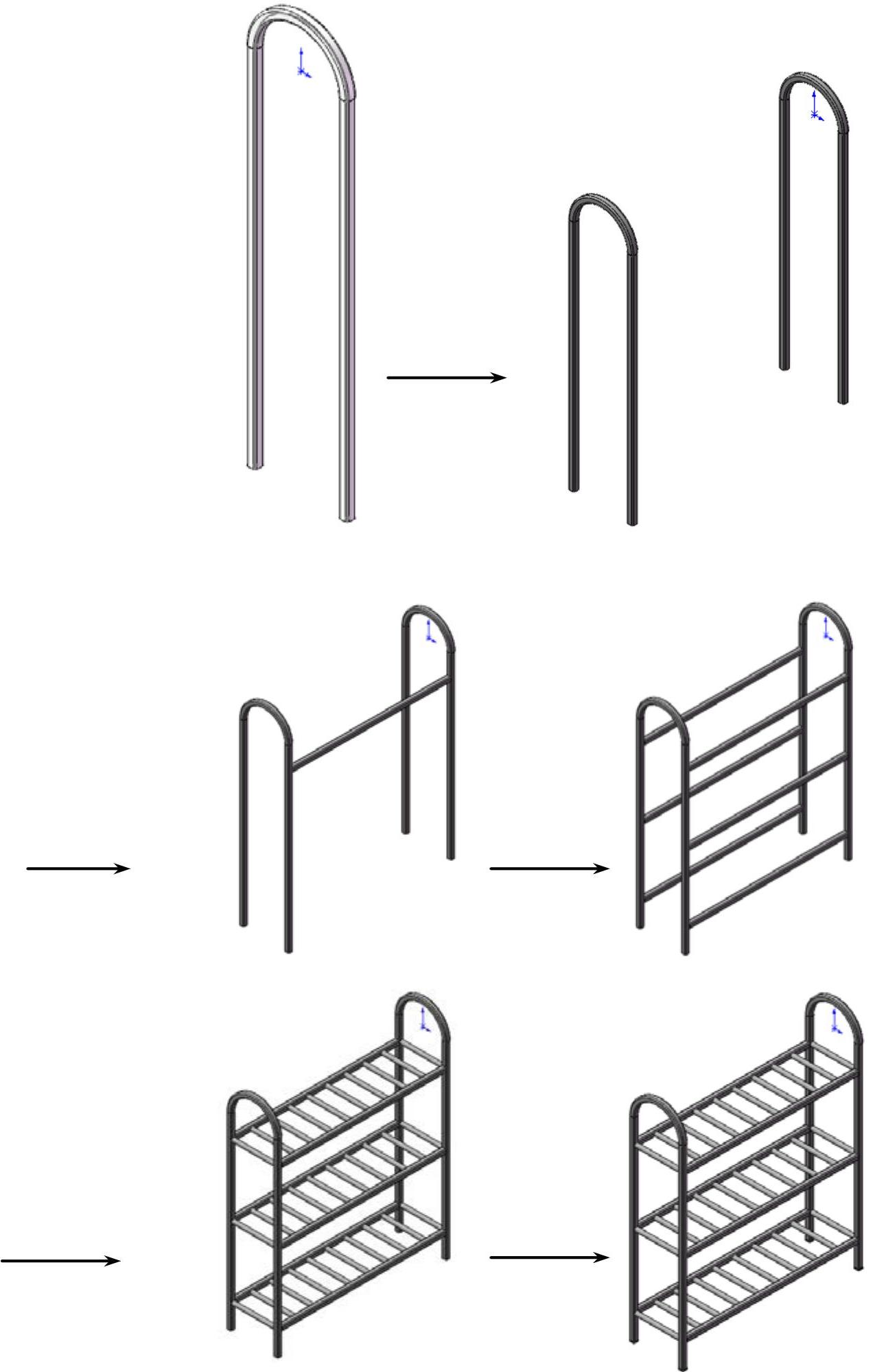

图10-43 绘制鞋架的流程图

创建步骤

978-7-111-38504-2-Part04-83.jpg启动SolidWorks 2012,单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part04-84.jpg,或执行“文件”→“新建”菜单命令,在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮978-7-111-38504-2-Part04-85.jpg,然后单击“确定”按钮,创建一个新的零件文件。

978-7-111-38504-2-Part04-86.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part04-87.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part04-88.jpg,进入草图绘制状态。

978-7-111-38504-2-Part04-89.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part04-90.jpg和“圆心/起/终点画弧”按钮978-7-111-38504-2-Part04-91.jpg,绘制如图10-44所示的草图并标注尺寸。

978-7-111-38504-2-Part04-92.jpg单击“焊件”工具栏中的“结构构件”按钮978-7-111-38504-2-Part04-93.jpg,或执行“插入”→“焊件”→“结构构件”菜单命令,弹出“结构构件”属性管理器,选择“iso”标准,选择“方形管”类型,选择“20×20×2”大小,然后在视图中拾取上一步绘制的草图,如图10-45所示。单击“确定”按钮978-7-111-38504-2-Part04-94.jpg,添加结构构件,如图10-46所示。

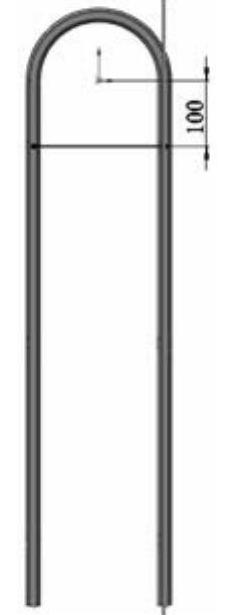

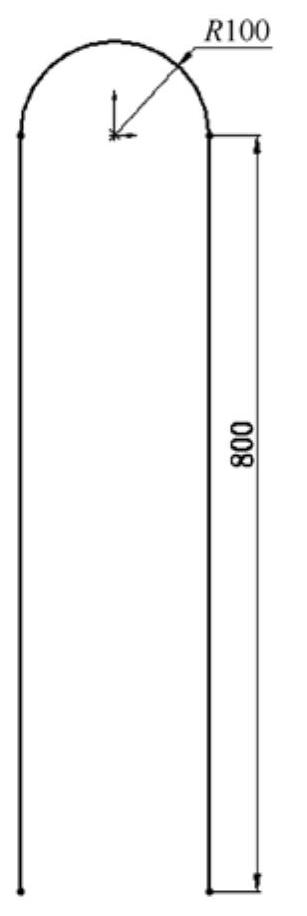

图10-44 绘制草图

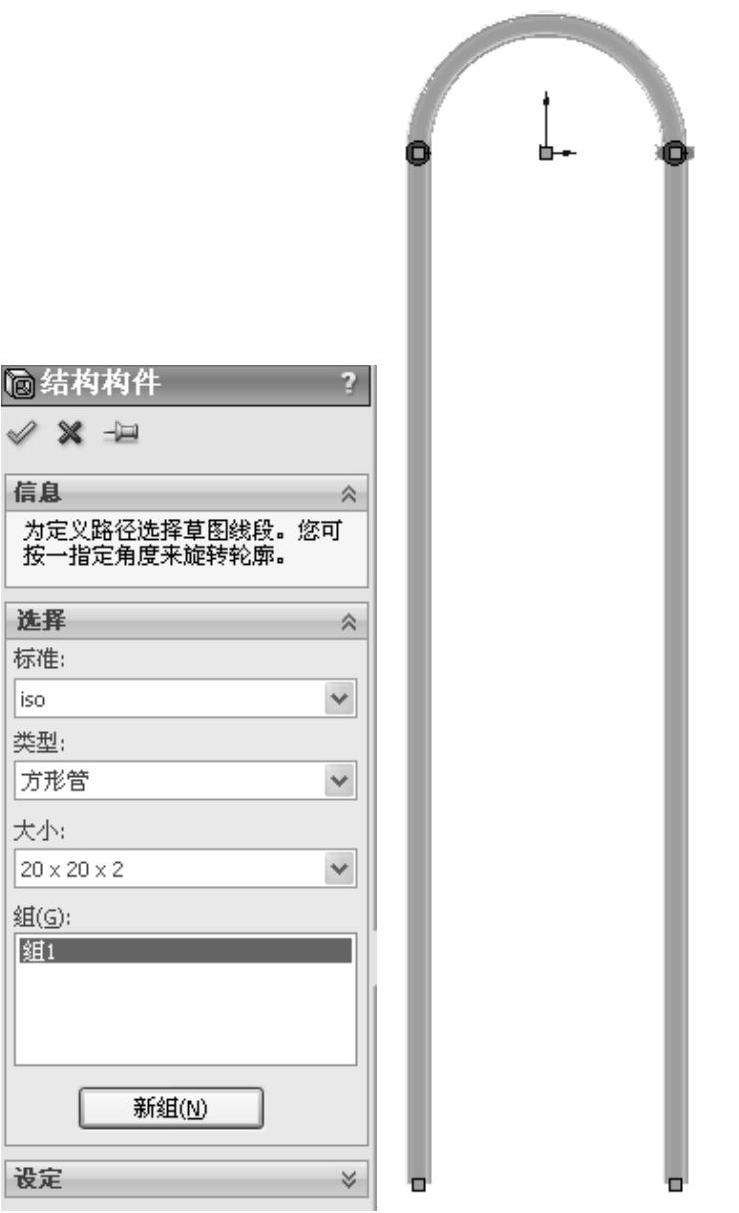

图10-45 “结构构件”属性管理器

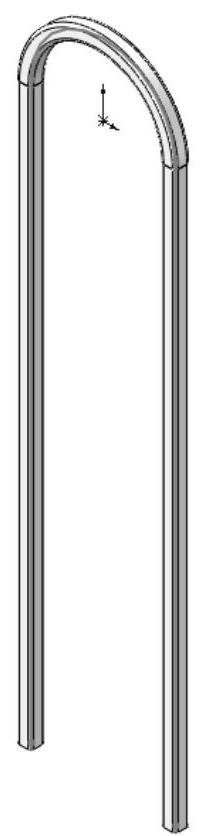

图10-46 添加结构构件

978-7-111-38504-2-Part04-98.jpg单击“特征”工具栏中的“线性阵列”按钮978-7-111-38504-2-Part04-99.jpg,或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令,弹出“线性阵列”属性管理器,选择如图10-47所示的边线为阵列方向,选择上一步创建的结构构件为要阵列的实体。单击“确定”按钮978-7-111-38504-2-Part04-100.jpg,阵列结构构件如图10-48所示。

978-7-111-38504-2-Part04-101.jpg创建基准面。执行“插入”→“参考几何体”→“基准面”菜单命令,或者单击“特征”工具栏中的“基准面”按钮978-7-111-38504-2-Part04-102.jpg,弹出如图10-49所示的“基准面”属性管理器。选择“右视基准面”为参考面,输入偏移距离为100.00mm,单击“确定”按钮978-7-111-38504-2-Part04-103.jpg,完成基准面1的创建。

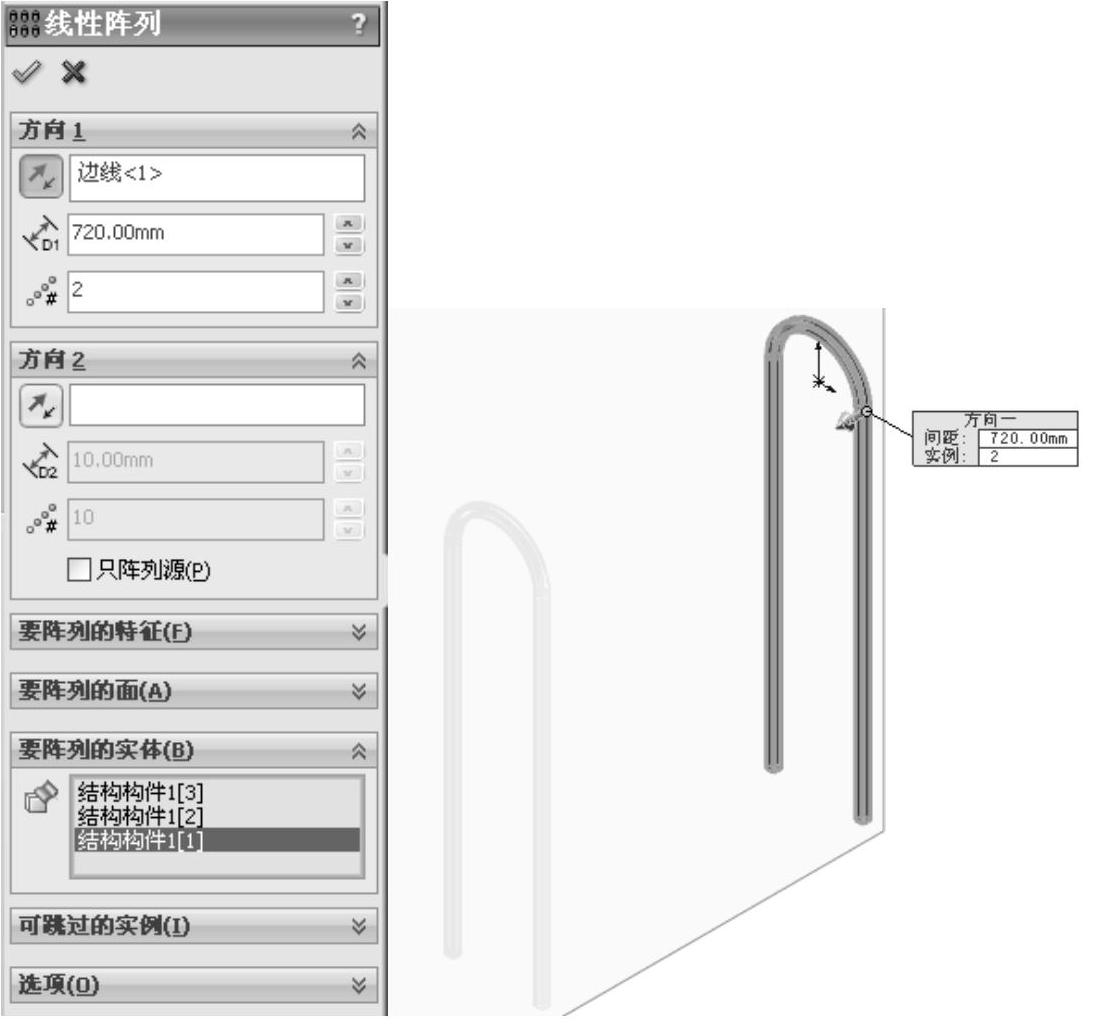

图10-47 “线性阵列”属性管理器

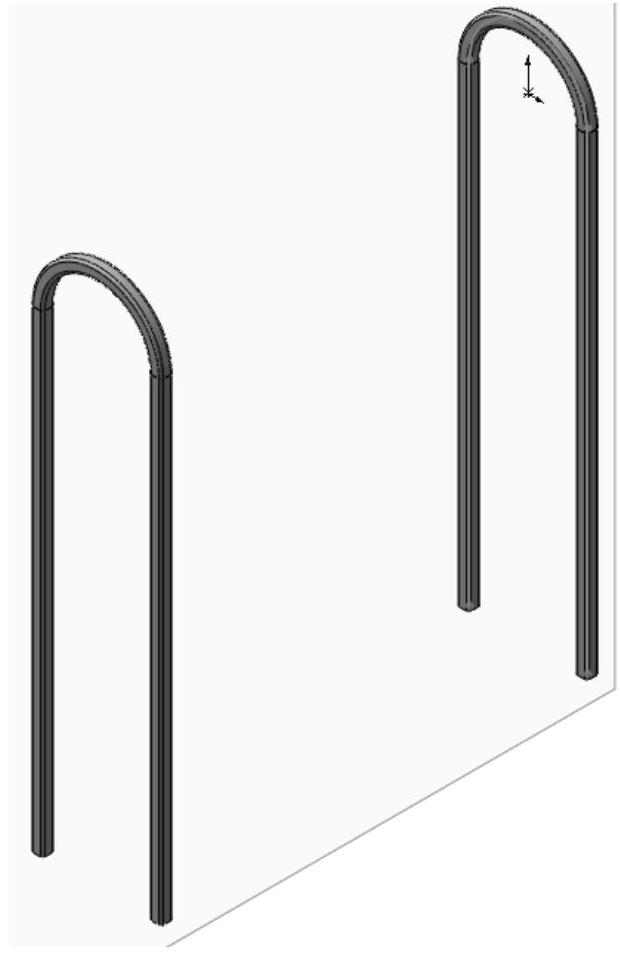

图10-48 阵列结构构件

978-7-111-38504-2-Part04-106.jpg设置基准面。在左侧“FeatureManager设计树”中选择“基准面1”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part04-107.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part04-108.jpg,进入草图绘制状态。

978-7-111-38504-2-Part04-109.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part04-110.jpg,绘制如图10-50所示的草图并标注尺寸。

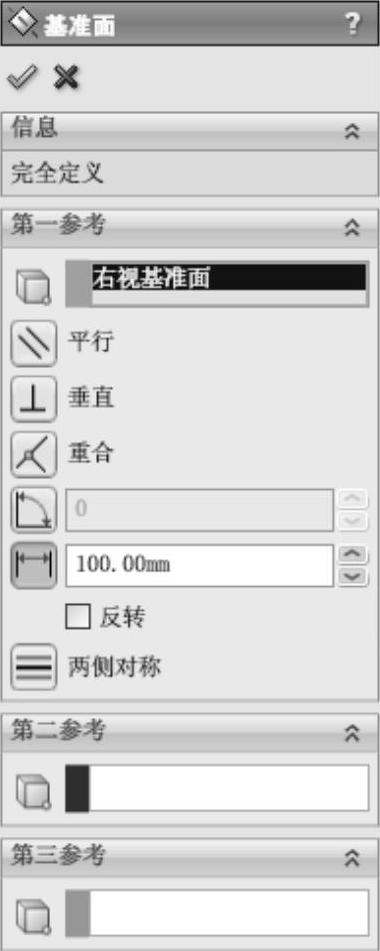

图10-49 “基准面”属性管理器

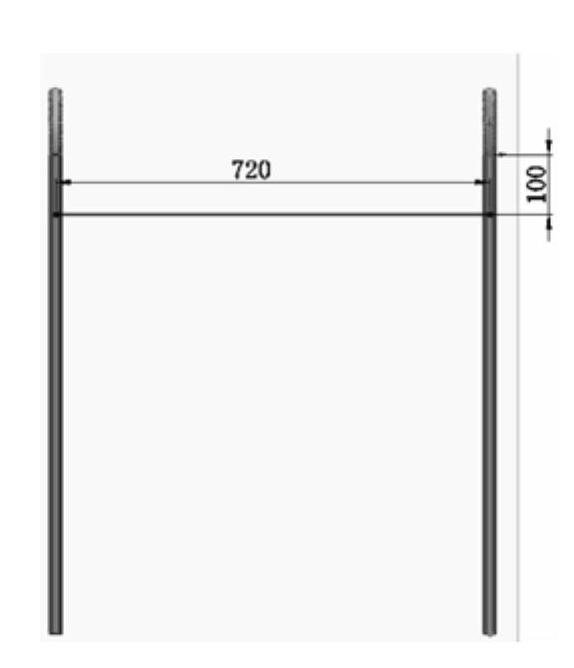

图10-50 绘制草图

978-7-111-38504-2-Part04-113.jpg添加结构构件。单击“焊件”工具栏中的“结构构件”按钮978-7-111-38504-2-Part04-114.jpg,或执行“插入”→“焊件”→“结构构件”菜单命令,弹出“结构构件”属性管理器,选择“iso”标准,选择“方形管”类型,选择“20×20×2”大小,然后在视图中拾取上一步绘制的草图,如图10-51所示。单击“确定”按钮978-7-111-38504-2-Part04-115.jpg,添加结构构件,如图10-52所示。

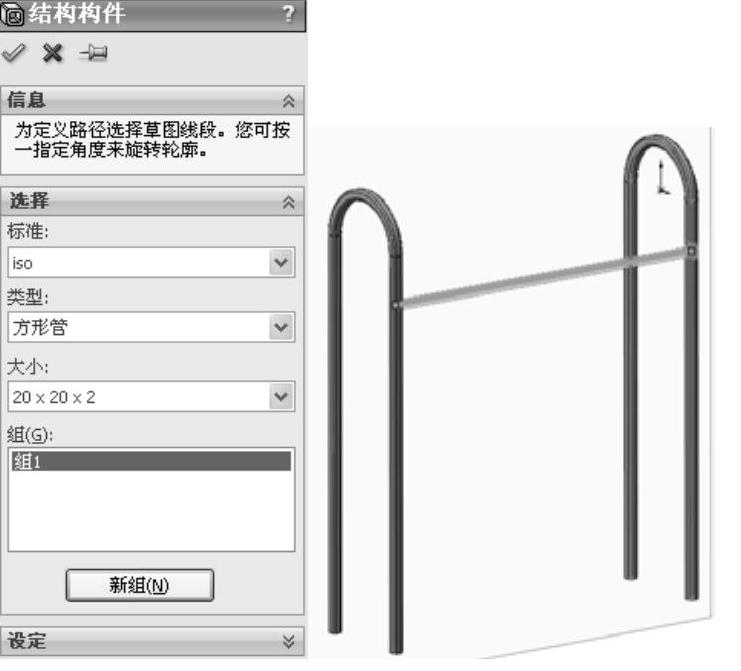

图10-51 “结构构件”属性管理器

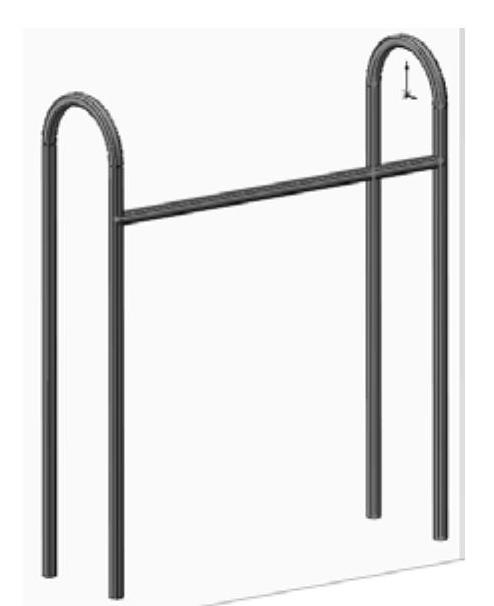

图10-52 添加结构构件

978-7-111-38504-2-Part04-118.jpg剪裁构件。单击“焊件”工具栏中的“剪裁/延伸”按钮978-7-111-38504-2-Part04-119.jpg,或执行“插入”→“焊件”→“剪裁/延伸”菜单命令,弹出“剪裁/延伸”属性管理器,选择“结构构件2”为要剪裁的实体,选择“结构构件1”和“线性阵列后的构件”为剪裁边界,如图10-53所示。单击“确定”按钮978-7-111-38504-2-Part04-120.jpg

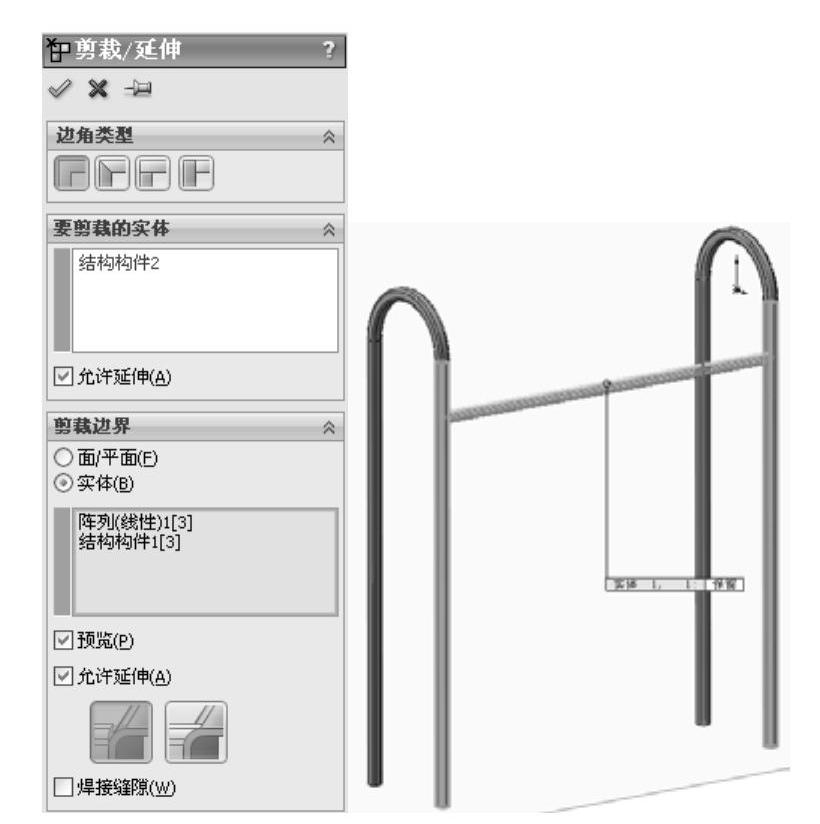

图10-53 “剪裁/延伸”属性管理器

978-7-111-38504-2-Part04-122.jpg线性阵列构件。单击“特征”工具栏中的“线性阵列”按钮978-7-111-38504-2-Part04-123.jpg,或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令,弹出“线性阵列”属性管理器,选择如图10-54所示的竖直边线为阵列方向1,选择上一步创建的结构构件为要阵列的实体。单击“确定”按钮978-7-111-38504-2-Part04-124.jpg,线性阵列构件如图10-55所示。(www.daowen.com)

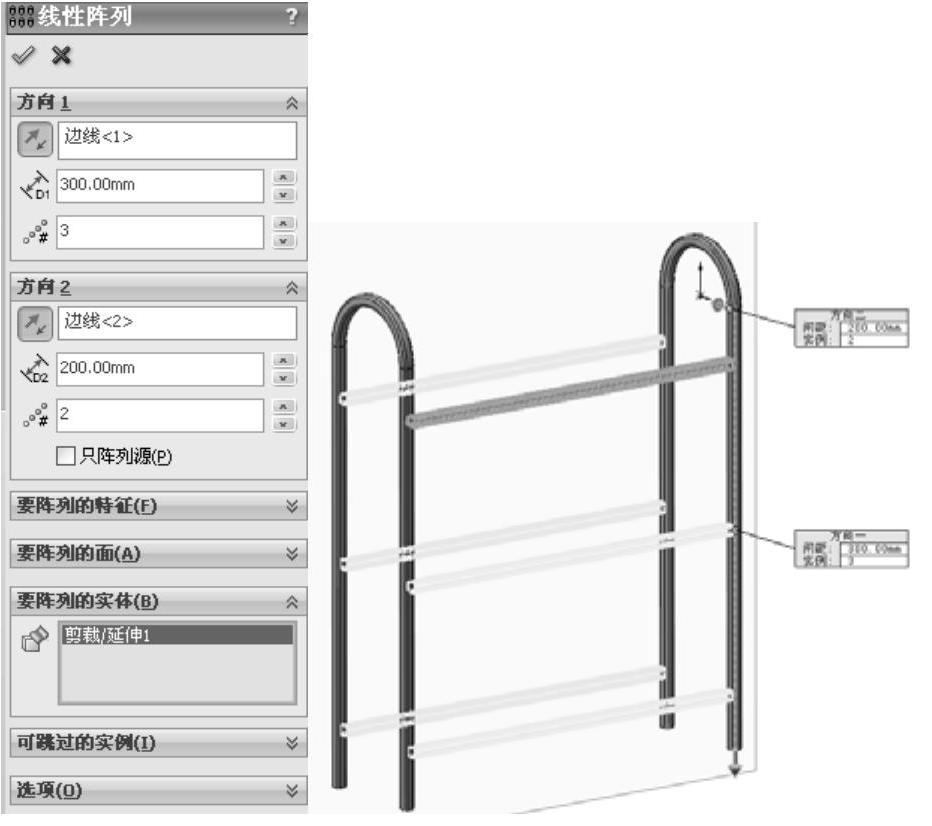

图10-54 “线性阵列”属性管理器

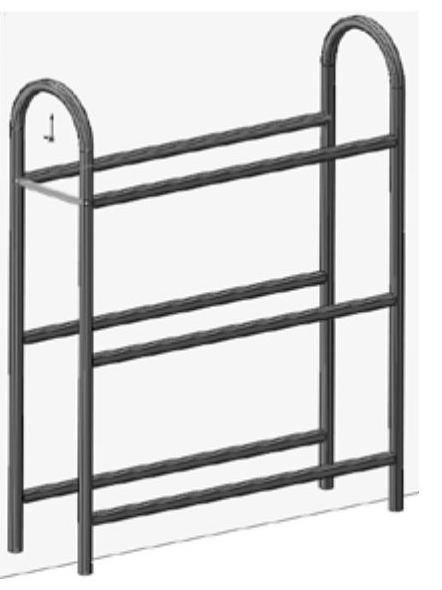

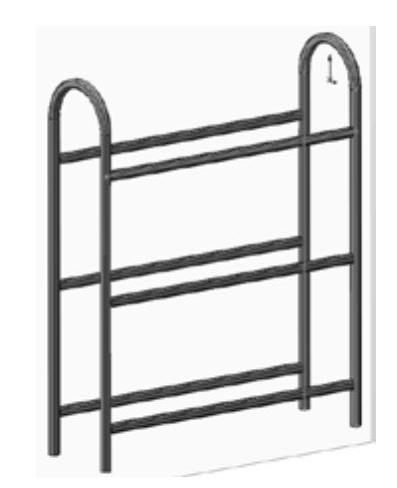

图10-55 线性阵列构件

978-7-111-38504-2-Part04-127.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part04-128.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part04-129.jpg,进入草图绘制状态。

978-7-111-38504-2-Part04-130.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part04-131.jpg,绘制如图10-56所示的草图并标注尺寸。

978-7-111-38504-2-Part04-132.jpg生成自定义结构构件轮廓。由于SolidWorks软件系统中的结构构件特征库中没有需要的结构构件轮廓,所以需要自己设计。其设计过程如下:

978-7-111-38504-2-Part04-133.jpg启动SolidWorks 2012,单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part04-134.jpg,或执行“文件”→“新建”菜单命令,在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮978-7-111-38504-2-Part04-135.jpg,然后单击“确定”按钮,创建一个新的零件文件。

978-7-111-38504-2-Part04-136.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”,然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part04-137.jpg,将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part04-138.jpg,进入草图绘制状态。

978-7-111-38504-2-Part04-139.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part04-140.jpg,或执行“工具”→“草图绘制实体”→“圆”菜单命令,在绘图区域以原点为圆心绘制两个同心圆,并标注智能尺寸,如图10-57所示,单击“退出草图”按钮978-7-111-38504-2-Part04-141.jpg


图10-56 绘制草图

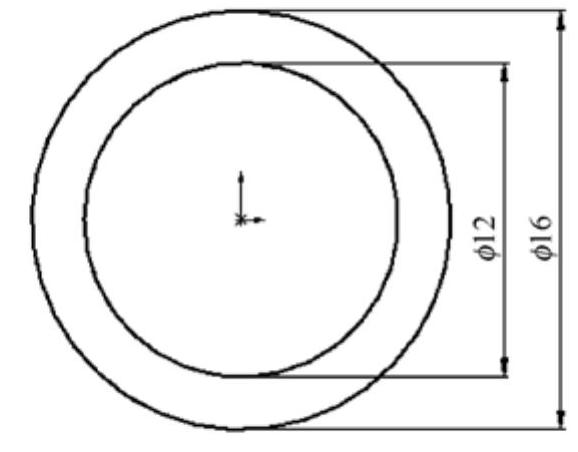

图10-57 绘制同心圆

978-7-111-38504-2-Part04-144.jpg保存自定义结构构件轮廓。在“FeatureManager设计树”中选择草图,执行“文件”→“另存为”菜单命令,保存轮廓文件。焊件结构件的轮廓草图文件的默认位置为:安装目录\SolidWorks\lang\chinese-simplified\weldment profiles(焊件轮廓)文件夹中的子文件夹。单击“保存”按钮,将所绘制的草图保存为文件名16×2,文件类型为*.sldlfp,保存在安装目录\SolidWorks\lang\chinese-simplified\weldment profiles(焊件轮廓)\iso\pipe文件夹中,如图10-58所示。

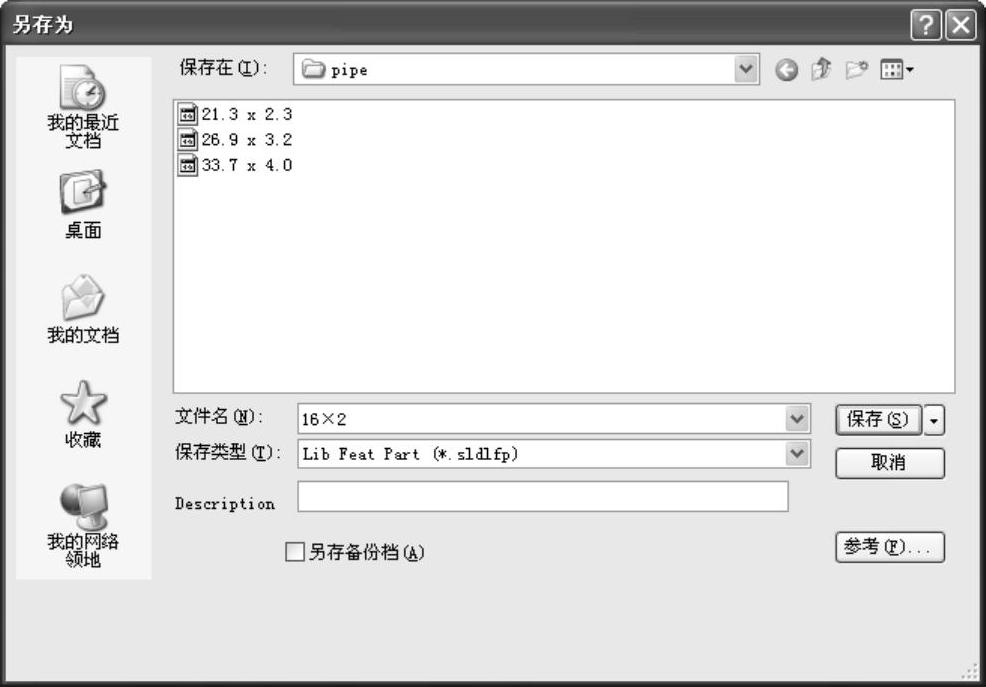

图10-58 保存结构构件轮廓

978-7-111-38504-2-Part04-146.jpg添加结构构件。单击“焊件”工具栏中的“结构构件”按钮978-7-111-38504-2-Part04-147.jpg,或执行“插入”→“焊件”→“结构构件”菜单命令,弹出“结构构件”属性管理器,选择“iso”标准,选择“管道”类型,选择“16×2”大小,然后在视图中拾取步骤978-7-111-38504-2-Part04-148.jpg绘制的草图,如图10-59所示。单击“确定”按钮978-7-111-38504-2-Part04-149.jpg,添加结构构件,如图10-60所示。

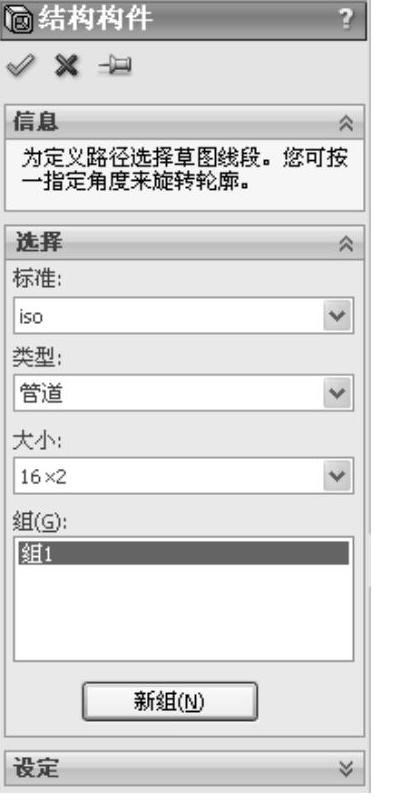

图10-59 “结构构件”属性管理器


图10-60 添加结构构件

978-7-111-38504-2-Part04-152.jpg剪裁构件。单击“焊件”工具栏中的“剪裁/延伸”按钮978-7-111-38504-2-Part04-153.jpg,或执行“插入”→“焊件”→“剪裁/延伸”菜单命令,弹出“剪裁/延伸”属性管理器,选择“结构构件3”为要剪裁的实体,选择“结构构件1”为剪裁边界,如图10-61所示。单击“确定”按钮978-7-111-38504-2-Part04-154.jpg

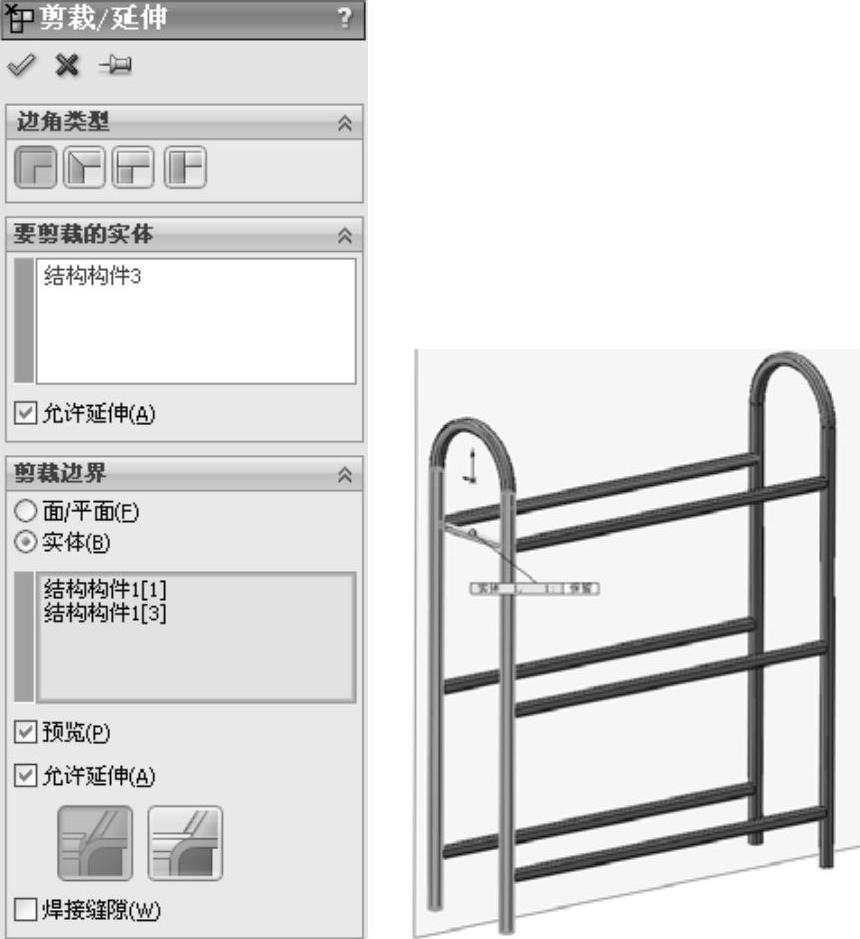

图10-61 “剪裁/延伸”属性管理器

978-7-111-38504-2-Part04-156.jpg线性阵列构件。单击“特征”工具栏中的“线性阵列”按钮978-7-111-38504-2-Part04-157.jpg,或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令,弹出“线性阵列”属性管理器,选择如图10-62所示的竖直边线为阵列方向1,阵列距离为80.00mm,个数为10;选择如图10-62所示的水平边线为阵列方向2,阵列距离为300.00mm,个数为3,选择上一步剪裁后的结构构件为要阵列的实体。单击“确定”按钮978-7-111-38504-2-Part04-158.jpg,阵列结构构件如图10-63所示。

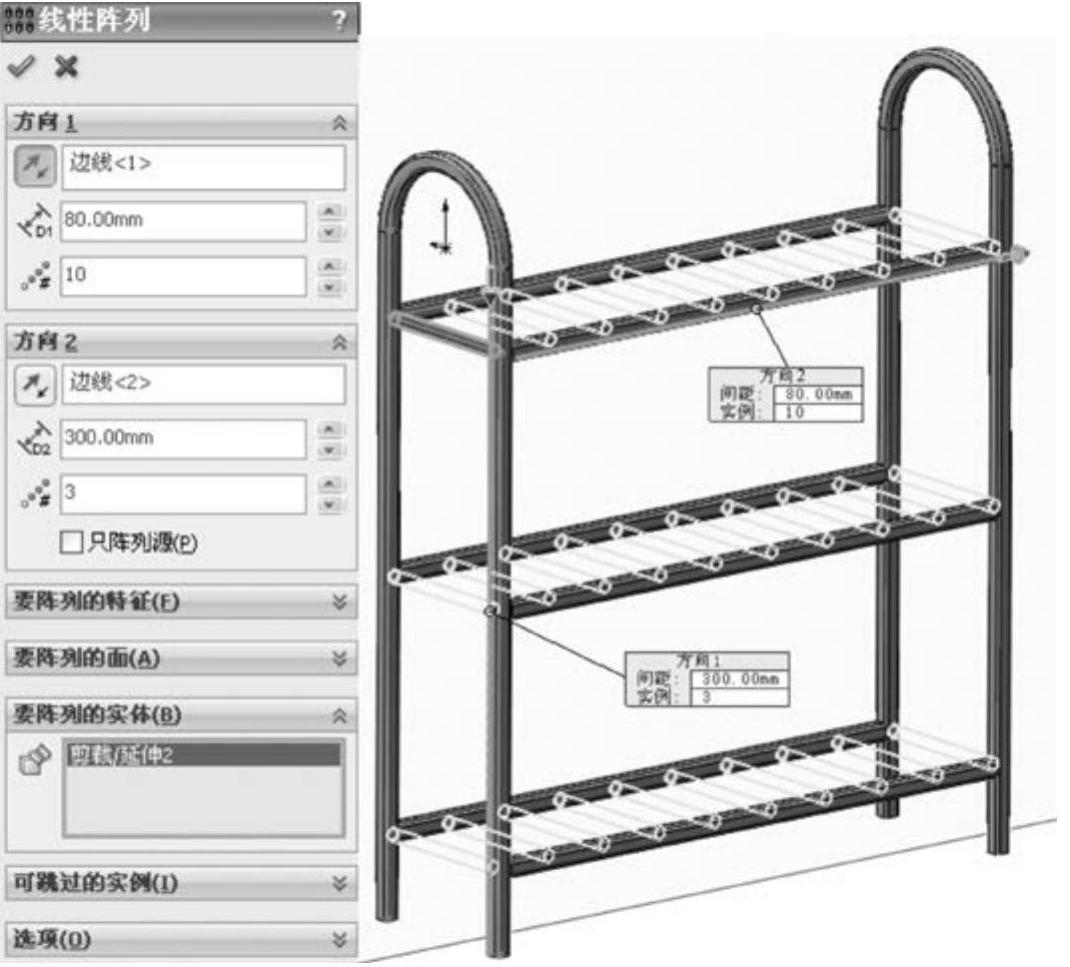

图10-62 “线性阵列”属性管理器

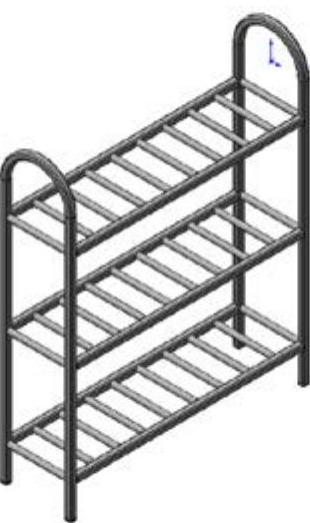

图10-63 阵列结构构件

978-7-111-38504-2-Part04-161.jpg创建顶端盖。单击“焊件”工具栏中的“顶端盖”按钮978-7-111-38504-2-Part04-162.jpg,或执行“插入”→“焊件”→“顶端盖”菜单命令,弹出“顶端盖”属性管理器,选择如图10-64所示的4个底面,单击“朝外”按钮978-7-111-38504-2-Part04-163.jpg,输入厚度值为5.00mm,单击“确定”按钮978-7-111-38504-2-Part04-164.jpg,创建顶端盖,如图10-65所示。

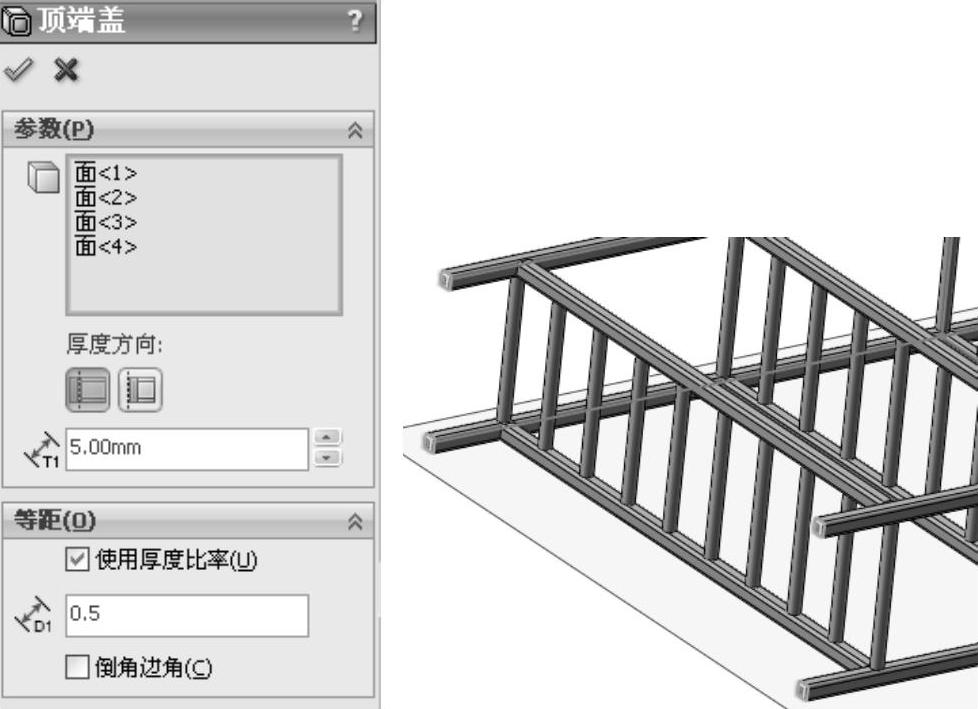

图10-64 “顶端盖”属性管理器

978-7-111-38504-2-Part04-166.jpg隐藏基准面和草图。执行“视图”→“基准面”菜单命令和“草图”菜单命令,不显示基准面和草图。如图10-66所示。

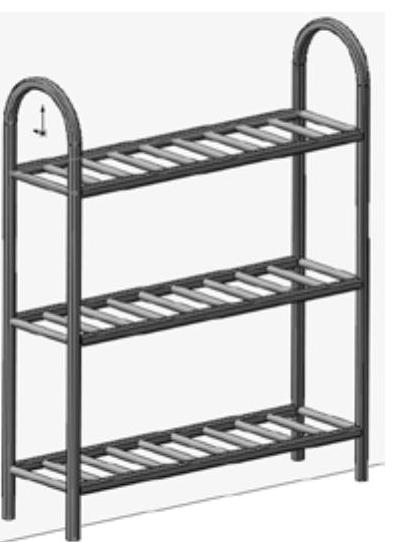

图10-65 创建顶端盖


图10-66 隐藏基准面和草图
