SolidWorks软件系统中的结构构件特征库中可供选择使用的结构构件的种类和大小是有限的。设计者可以将自己设计的结构构件的截面轮廓保存到特征库中，供以后选择使用。

下面以生成大小为100×100×2的方形管轮廓为例，介绍生成自定义结构构件轮廓的操作步骤。

【操作步骤】

（1）绘制草图

1）单击“草图”工具栏中的“边角矩形”按钮，或执行“工具”→“草图”→“绘制工具矩形”菜单命令，在绘图区域绘制一个矩形，通过标注智能尺寸，使原点在矩形的中心。

2）单击“草图”工具栏中的“绘制圆角”按钮，绘制圆角，如图10-18所示。

3）单击“草图”工具栏中的“等距实体”按钮，输入等距距离为2mm，如图10-19所示，生成等距实体草图，单击“退出草图”按钮。

(www.daowen.com)

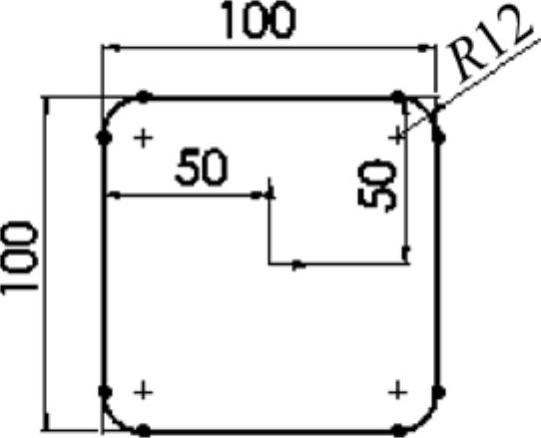

图10-18 绘制矩形并倒圆角

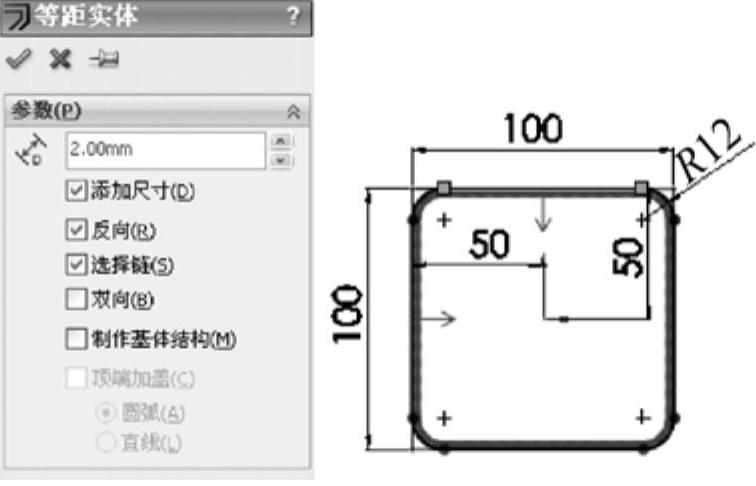

图10-19 生成等距实体

（2）保存自定义结构构件轮廓

在FeatureManager设计树中选择草图，执行“文件”→“另存为”菜单命令，保存自定义结构构件轮廓。

焊件结构件的轮廓草图文件的默认位置为：安装目录\SolidWorks\data\weldment profiles（焊件轮廓）文件夹中的子文件夹。单击“保存”按钮，将绘制的草图保存为文件名100×100×2，文件类型为*.sldlfp，保存在squaretube文件夹中，如图10-20所示。
