在SolidWorks中具有包含多种焊接结构件（如角铁、方形管和矩形管等）的特征库，可供设计者选择使用。这些焊接结构件在形状及尺寸上具有两种标准，即ansi和iso两种标准。每种类型的结构件都具有多种尺寸大小可供选择使用，如图10-9所示。

使用结构构件生成焊件时，首先要绘制草图，即使用线性或弯曲草图实体生成多个带基准面的2D草图，或生成3D草图，或生成2D和3D组合的草图。

【操作步骤】

1）绘制草图。单击“草图”工具栏中的“边角矩形”按钮，或执行“工具”→“草图”→“绘制工具矩形”菜单命令，在绘图区域绘制一个矩形，如图10-10所示，然后单击“退出草图”按钮。

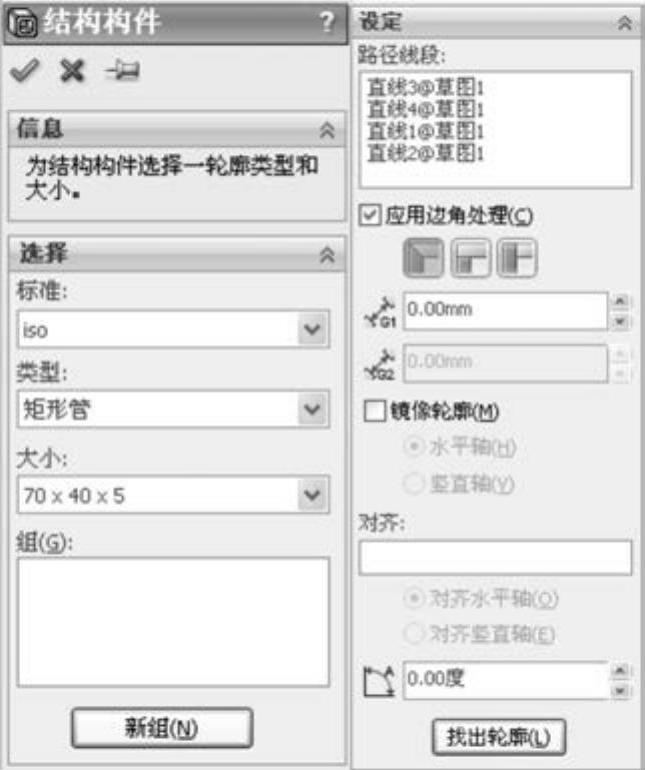

图10-9 结构构件选项栏

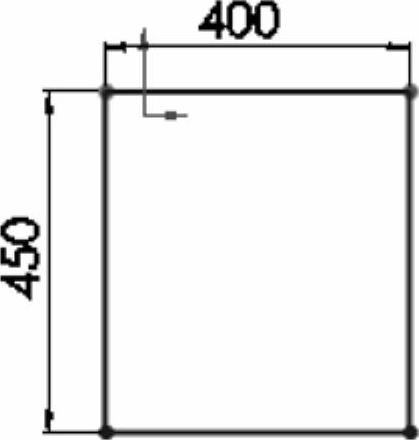

图10-10 绘制矩形草图

2）插入结构构件。单击“焊件”工具栏中的“结构构件”按钮，或执行“插入”→“焊件”→“结构构件”菜单命令，弹出“结构构件”属性管理器。在“标准”选择栏中选择“iso”，在“类型”选择栏中选择“方形管”，在“大小”选择栏中选择“40×40×4”，然后在草图中依次拾取需要插入结构构件的路径线段，结构构件就被插入到绘图区域，如图10-11所示。

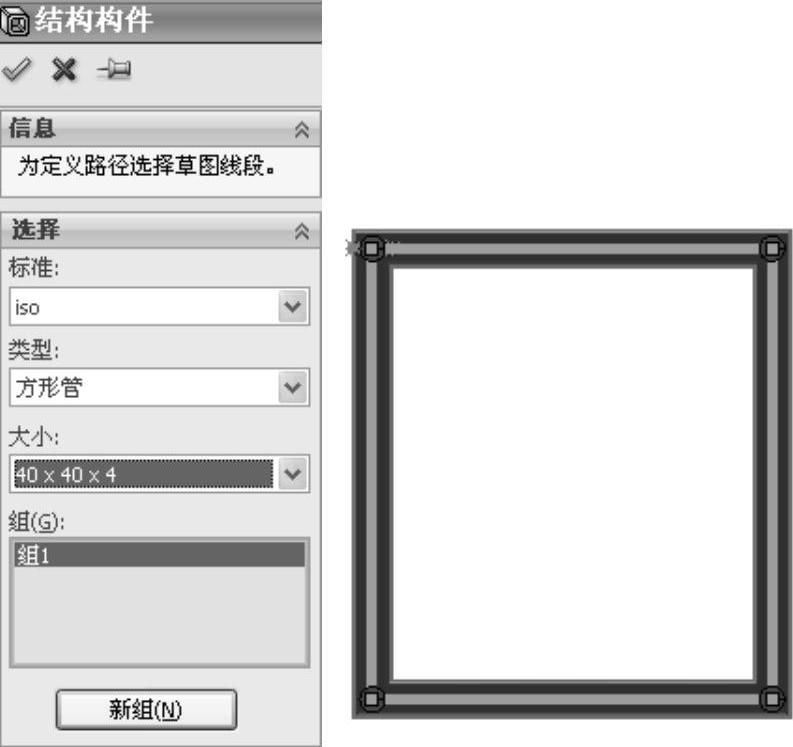

图10-11 插入结构构件

3）应用边角处理。在“设定”对话框中勾选“应用边角处理”复选框，可以对结构构件进行边角处理，如图10-12所示。常用的边角处理方式有3种，即未应用边角处理（见图10-13）、终端斜接（见图10-14）、终端对接（见图10-15、图10-16）。

4）更改旋转角度。在“旋转角度”输入栏中输入相应的角度值，可以使结构构件按一固定度数旋转。如果输入60°，结构构件将旋转60°，如图10-17所示。(www.daowen.com)

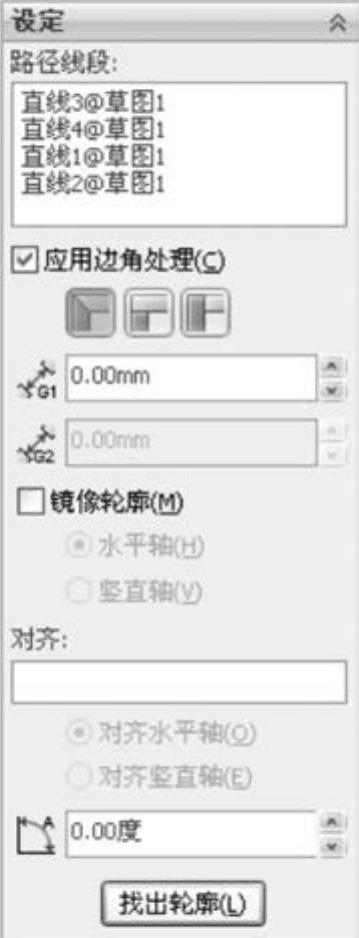

图10-12 应用边角处理

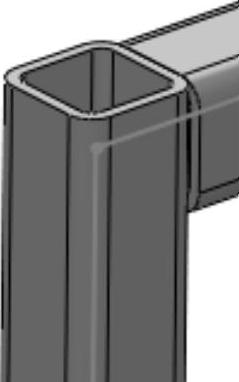

图10-13 未应用边角处理效果

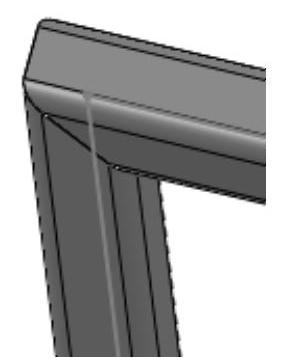

图10-14 终端斜接效果

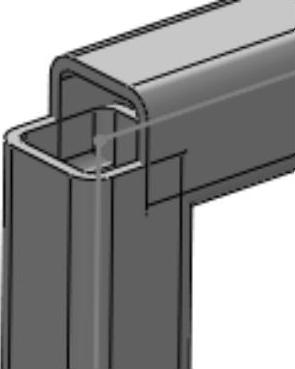

图10-15 终端对接1效果

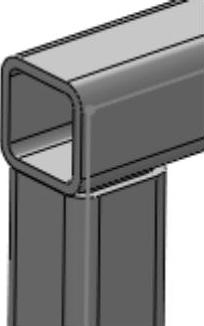

图10-16 终端对接2效果

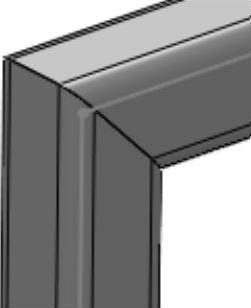

图10-17 方形管旋转60°
