设置基准面。在视图中选择如图9-253所示的面10，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

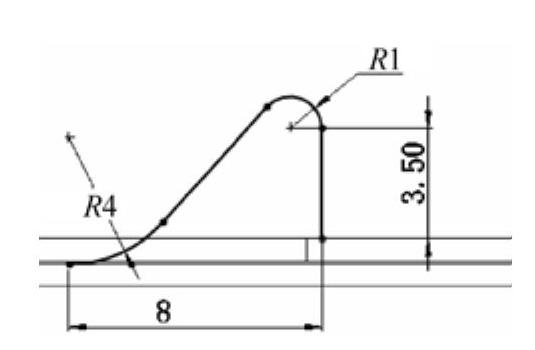

绘制草图。单击“草图”工具栏中的“直线”按钮和“切线弧”按钮，绘制草图，并标注智能尺寸，如图9-254所示。

斜接法兰。单击“钣金”工具栏中的“斜接法兰”按钮，或执行“插入”→“钣金”→“斜接法兰”菜单命令，弹出“斜接法兰”属性管理器，在视图中选择图9-255中所示的边线，缝隙间距为0.25mm，输入起始/结束处等距距离为35.50mm，其他参数采用默认值。单击“确定”按钮。

图9-254 绘制草图

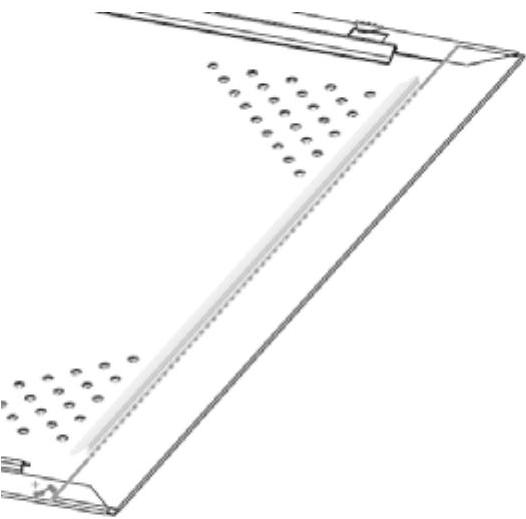

图9-255 选择边线

展开折弯。单击“钣金”工具栏中的“展开”按钮，或执行“插入”→“钣金”→“展开”菜单命令，弹出“展开”属性管理器，在视图中选择图9-256中所示的面11为固定面，单击“收集所有折弯”按钮，将视图中的所有折弯展开。单击“确定”按钮，展开折弯，如图9-256所示。

设置基准面。在视图中选择如图9-256所示的面12，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图9-257所示。

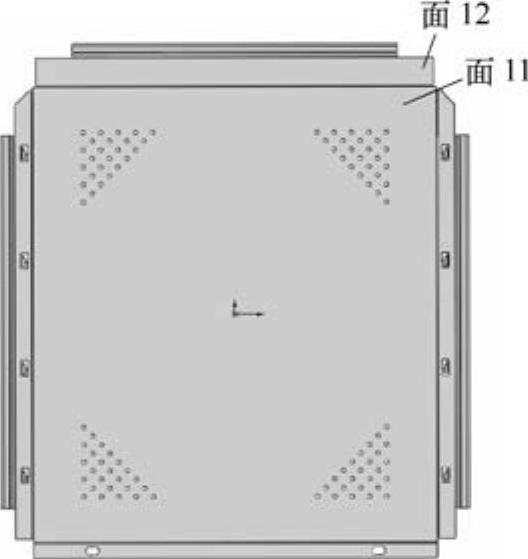

图9-256 展开折弯

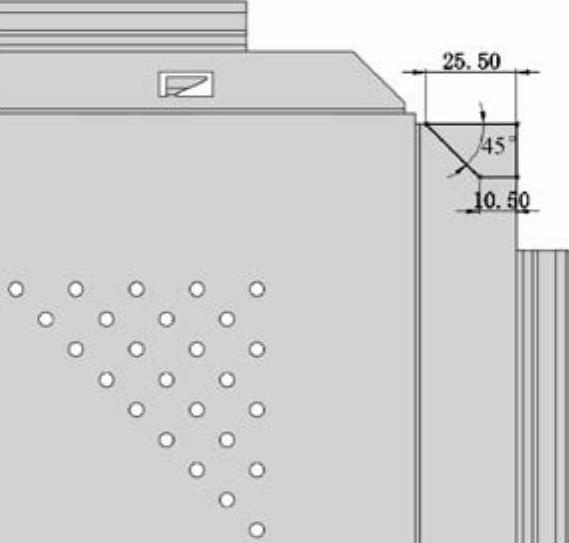

图9-257 绘制草图

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮。

镜像特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“上视基准面”为镜像面，选取切除特征要镜像的特征，然后单击“确定”按钮，镜像切除特征如图9-258所示。

添加成形工具到库。打开“随书光盘/源文件/计算机机箱/侧板成形工具”，在设计树的“侧板成形工具”上单击鼠标右键，在弹出的快捷菜单中单击“添加到库”选项，弹出“添加到库”属性管理器，将前板成形工具添加到“design library/forming tools/lances”，单击“确定”按钮，添加成形工具到设计库。(www.daowen.com)

向主板添加成形工具。单击系统右边的“设计库”按钮，弹出“设计库”对话框，在对话框中选择Design Library文件下的forming tools文件夹，然后右键单击将其设置成“成形工具文件夹”，如图9-259所示。根据如图9-259所示的路径可以找到成形工具文件夹，找到需要添加的成形工具“主板成形工具1”，将其拖放到钣金零件的侧面上。

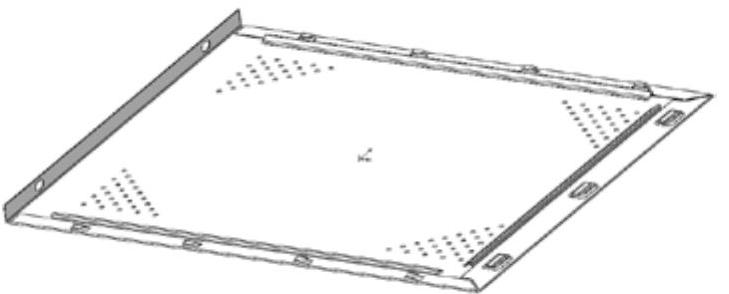

图9-258 镜像切除特征

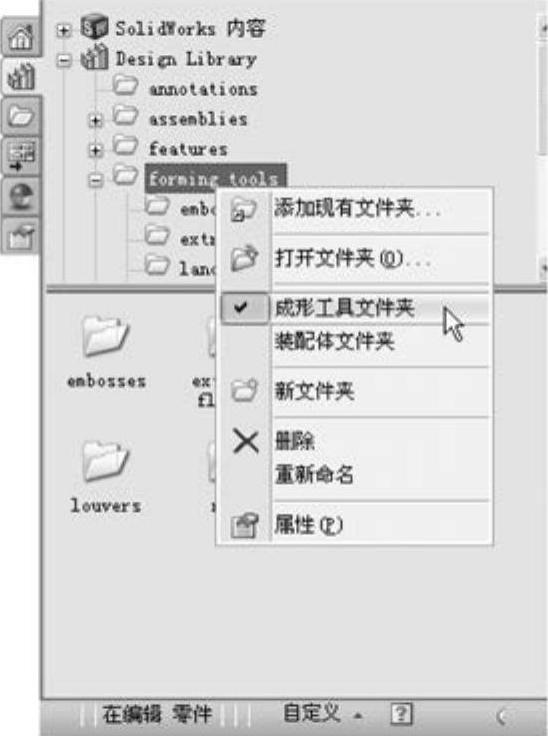

图9-259 “设计库”对话框

单击“草图”工具栏中的“智能尺寸”按钮，标注出成形工具在钣金零件上的位置尺寸，如图9-260所示，最后单击“放置成形特征”对话框中的“完成”按钮，完成成形工具的添加，如图9-261所示。

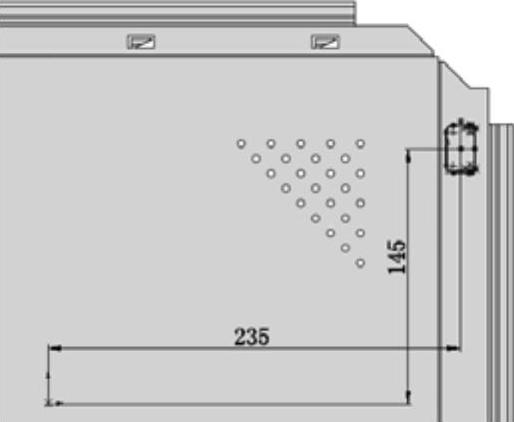

图9-260 成形工具的位置尺寸

图9-261 添加成形工具1

阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取竖直边线为阵列方向1，输入阵列距离为145.00mm，个数为3，将上一步创建的成形工具特征为要阵列的特征。然后单击“确定”按钮，阵列切除特征如图9-262所示。

折叠折弯。单击“钣金”工具栏中的“折叠”按钮，或执行“插入”→“钣金”→“折叠”菜单命令，弹出“折叠”属性管理器，在视图中选择图9-262中所示的面13为固定面，单击“收集所有折弯”按钮，将视图中的所有折弯折叠。单击“确定”按钮，折叠折弯特征如图9-263所示。

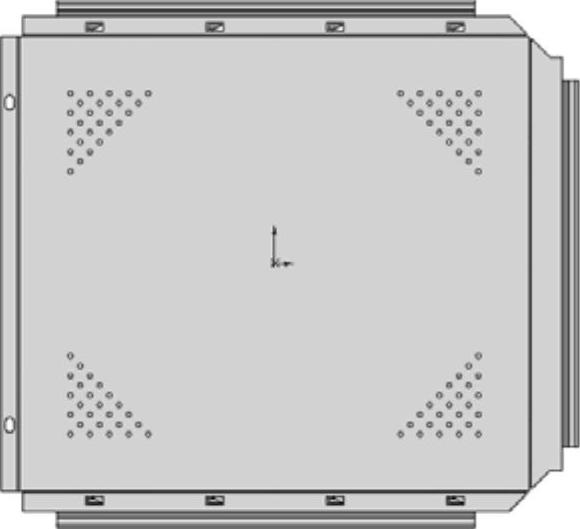

图9-262 阵列切除特征

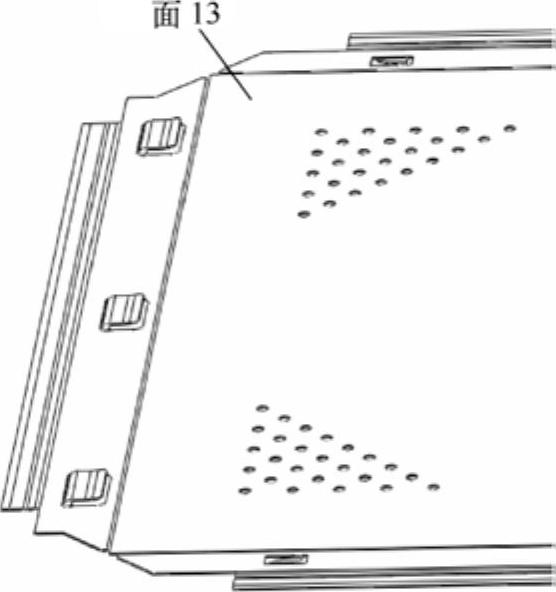

图9-263 折叠折弯特征
