设置基准面。在视图中选择如图9-245所示的面8，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“直线”按钮
，绘制草图，并标注智能尺寸，如图9-246所示。单击“退出草图”按钮
，退出草图。
设置基准面。在视图中选择如图9-246所示的面9，然后单击“标准视图”工具栏中的“正视于”按钮
，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮
，进入草图绘制状态。
绘制草图。单击“草图”工具栏中的“圆”按钮
，绘制草图，并标注智能尺寸，如图9-247所示。

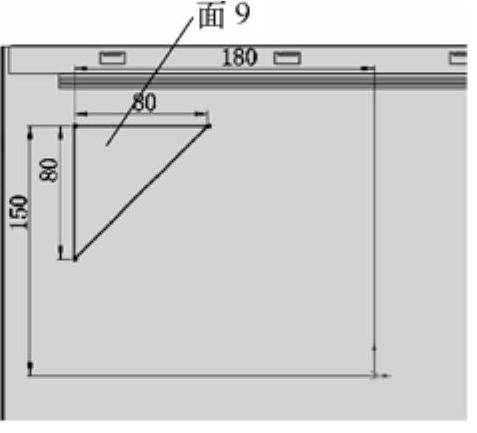

图9-246 绘制草图

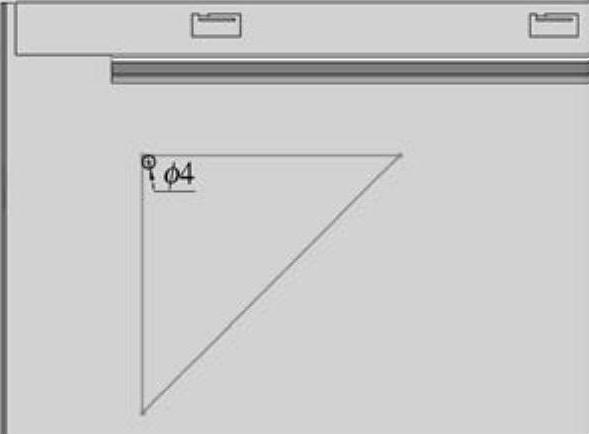

图9-247 绘制草图
切除零件。单击“特征”工具栏中的“拉伸切除”按钮
，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮
。
填充阵列特征。单击“特征”工具栏中的“填充阵列”按钮
，或执行“插入”→“阵列/镜像”→“填充阵列”菜单命令，弹出“填充阵列”属性管理器，在视图中选取步骤
创建的草图为填充边界，选择阵列布局为“方形”
，输入间距为12.00mm，选取上一步创建的切除特征为要阵列的特征，如图9-248所示。然后单击“确定”按钮
，填充阵列切除特征如图9-249所示。
图9-248 “填充阵列”属性管理器
(www.daowen.com)

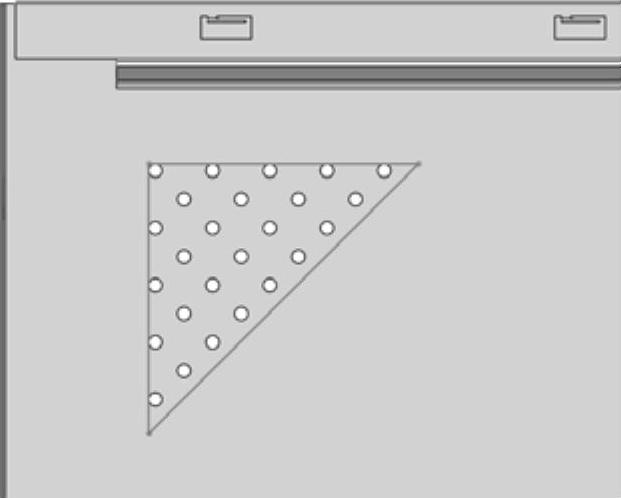

图9-249 填充阵列切除特征
镜像特征。单击“特征”工具栏中的“镜像”按钮
，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“上视基准面”为镜像面，选取步骤
和步骤
创建的切除特征和填充阵列特征为要镜像的特征，然后单击“确定”按钮
。重复“镜像”命令，将填充阵列和镜像创建的特征以右视基准面进行镜像，结果如图9-250所示。
生成褶边。单击“钣金”工具栏中的“褶边”按钮
，或执行“插入”→“钣金”→“褶边”菜单命令，弹出“褶边”属性管理器，在视图中选择上一步创建的4个孔边线，选择“折弯在外”
，“闭合”类型
，输入长度为28.00mm，其他参数取默认值，如图9-251所示。单击“编辑褶边宽度”按钮，进入草图绘制环境，更改草图尺寸，如图9-252所示。单击“完成”按钮，完成褶边的创建，如图9-253所示。

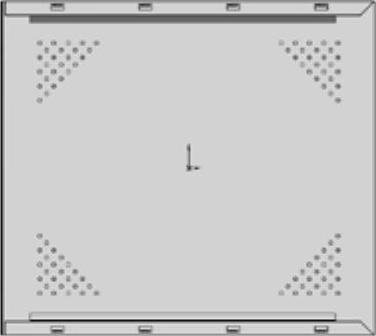

图9-250 镜像填充阵列

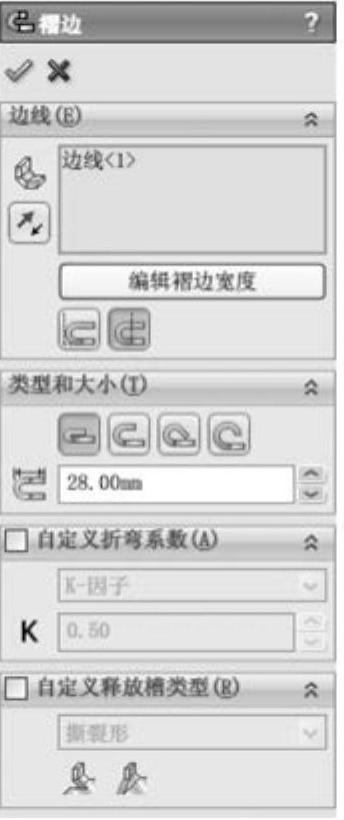

图9-251 “褶边”属性管理器

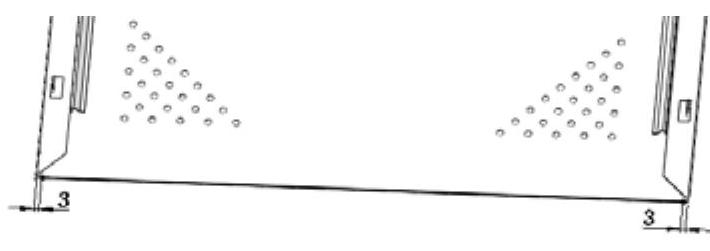

图9-252 褶边宽度尺寸
图9-253 创建褶边
