设置基准面。在视图中选择如图9-232所示的面4，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮、“绘制圆角”按钮，绘制草图，并标注智能尺寸，如图9-233所示。

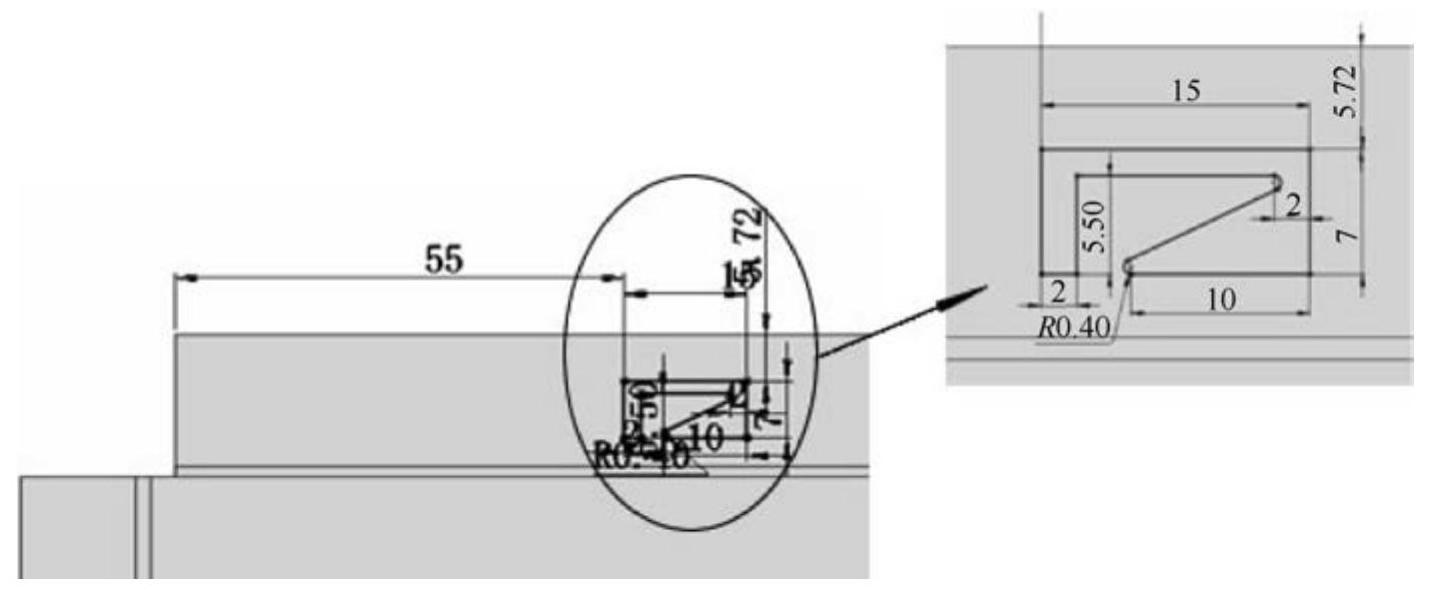

图9-233 绘制草图

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮，切除零件如图9-234所示。

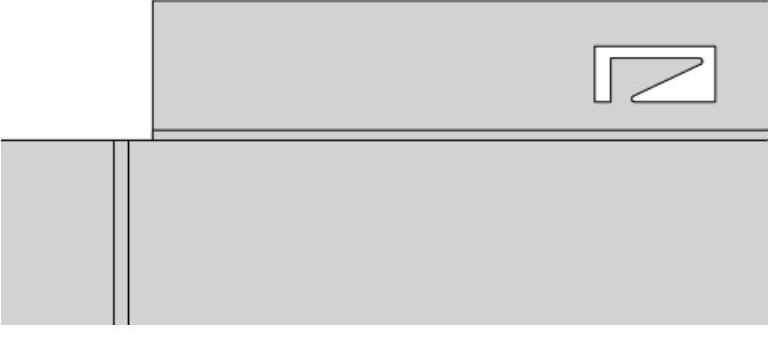

图9-234 切除零件

阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为阵列方向1，输入阵列距离为105.00mm，个数为4，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮，阵列切除特征如图9-235所示。

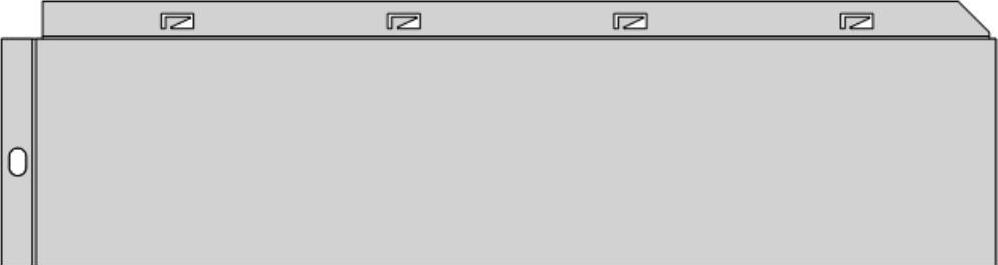

图9-235 阵列切除特征

镜像特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“上视基准面”为镜像面，选取上一步阵列的切除特征。然后单击“确定”按钮，镜像阵列特征如图9-236所示。

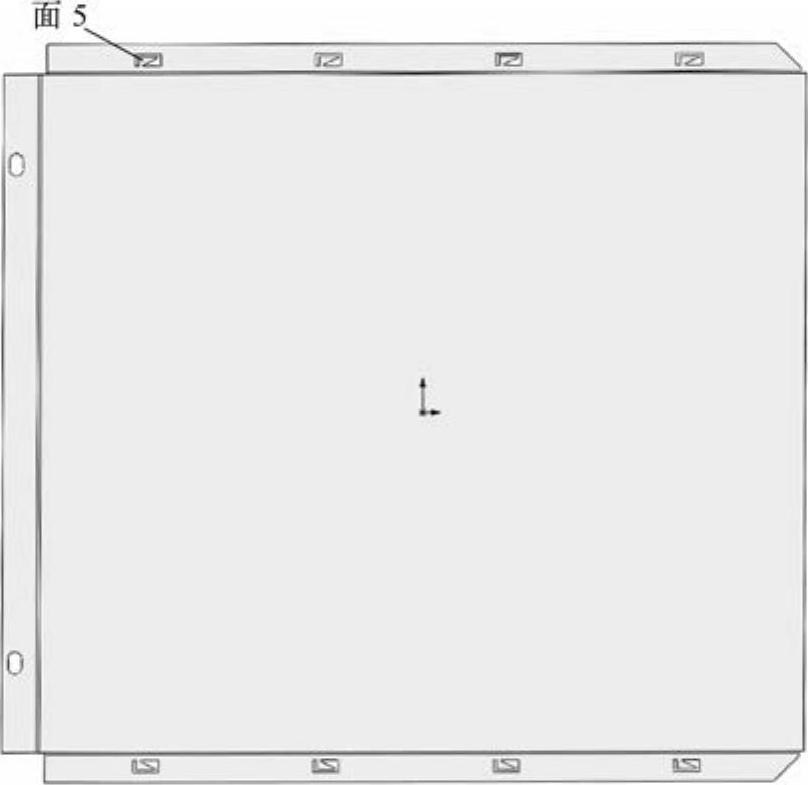

图9-236 镜像阵列特征

设置基准面。在视图中选择如图9-236所示的面5，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图9-237所示。

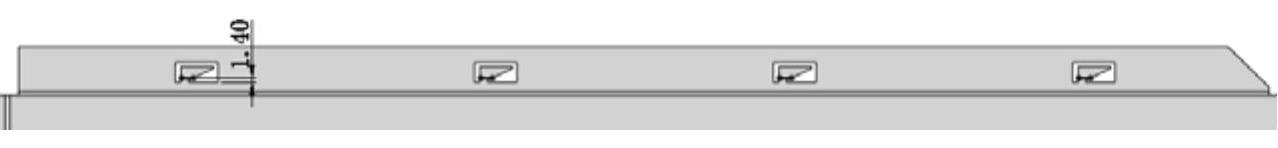

图9-237 绘制草图

绘制折弯。单击“钣金”工具栏中的“绘制的折弯”按钮，或执行“插入”→“钣金”→“绘制的折弯”菜单命令，在弹出的“绘制的折弯”属性管理器中选择如图9-236所示的面5为固定面，选择折弯位置为“折弯中心线”，输入角度为90°，其他参数采用默认值，如图9-238所示；单击“确定”按钮，绘制折弯，如图9-239所示。

重复步骤～步骤，将另一侧切除特征进行折弯，如图9-240所示。

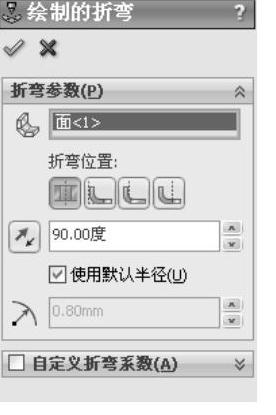

图9-238 “绘制的折弯”属性管理器(www.daowen.com)

图9-239 绘制折弯1

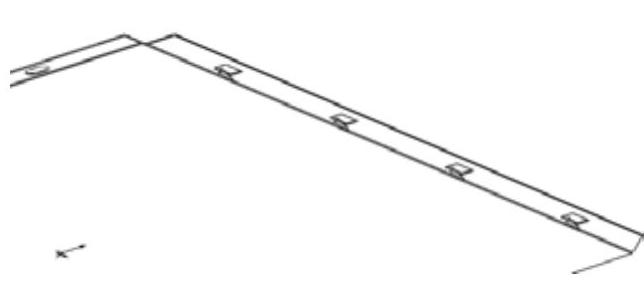

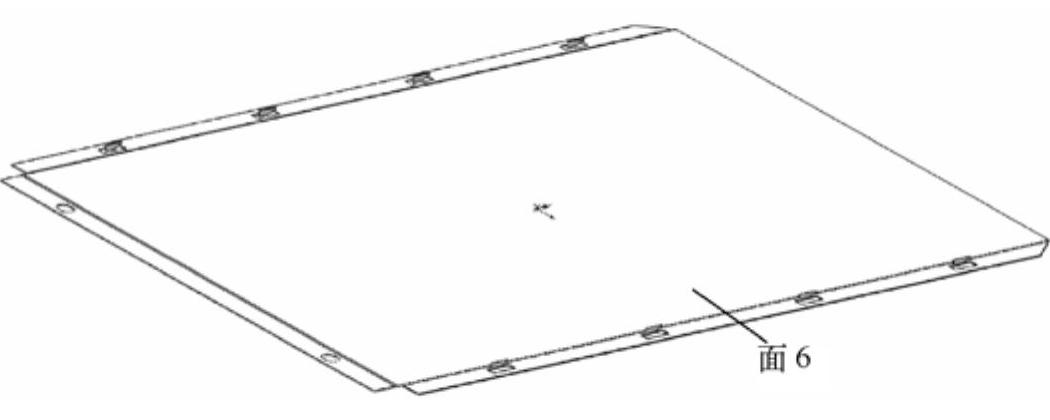

图9-240 绘制折弯2

折叠折弯。单击“钣金”工具栏中的“折叠”按钮，或执行“插入”→“钣金”→“折叠”菜单命令，弹出“折叠”属性管理器，在视图中选择图9-240中所示的面6为固定面，单击“收集所有折弯”按钮，将视图中的所有折弯折叠，如图9-241所示。单击“确定”按钮，折叠折弯如图9-242所示。

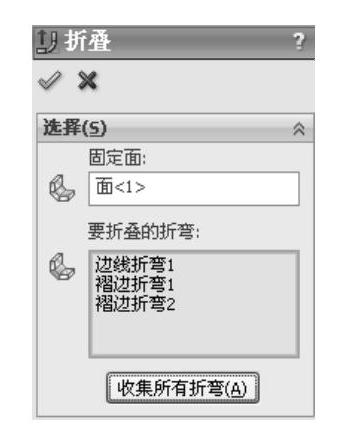

图9-241 “折叠”属性管理器

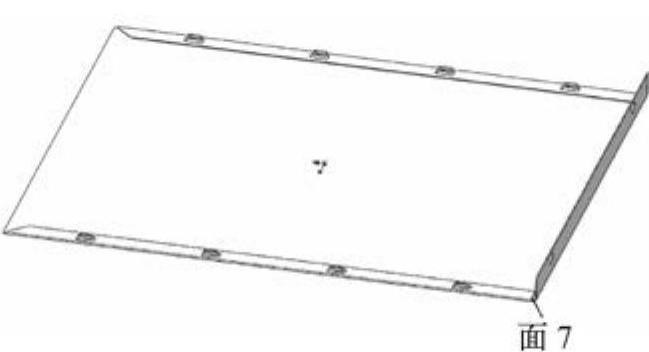

图9-242 折叠折弯

设置基准面。在视图中选择如图9-242所示的面7，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“直线”按钮和“切线弧”按钮，绘制草图，并标注智能尺寸，如图9-243所示。

斜接法兰。单击“钣金”工具栏中的“斜接法兰”按钮，或执行“插入”→“钣金”→“斜接法兰”菜单命令，弹出“斜接法兰”属性管理器，在视图中选择图9-244中所示的边线，输入起始/结束处等距距离为30mm，其他参数采用默认值，如图9-244所示。单击“确定”按钮。

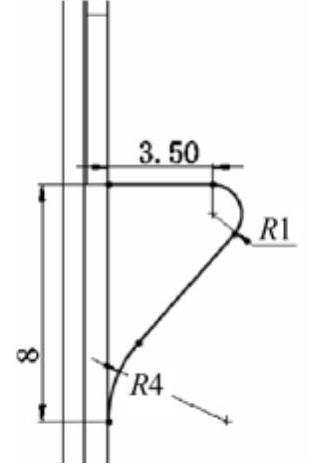

图9-243 绘制草图

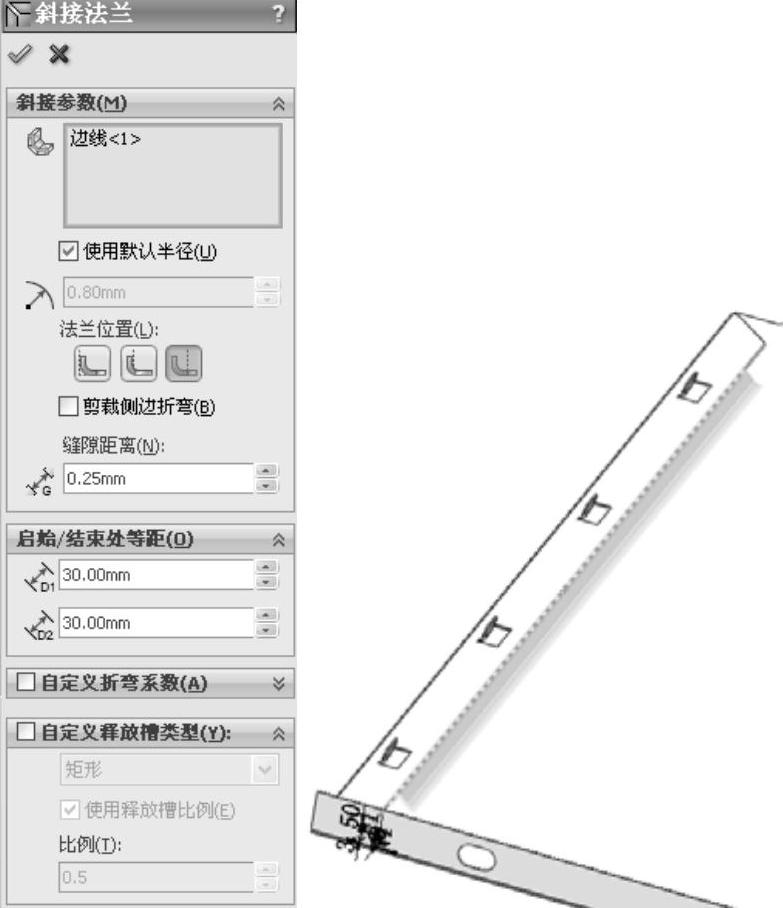

图9-244 “斜接法兰”属性管理器

镜像特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“上视基准面”为镜像面，选取上一步创建的斜接法兰特征。然后单击“确定”按钮，镜像斜接法兰如图9-245所示。

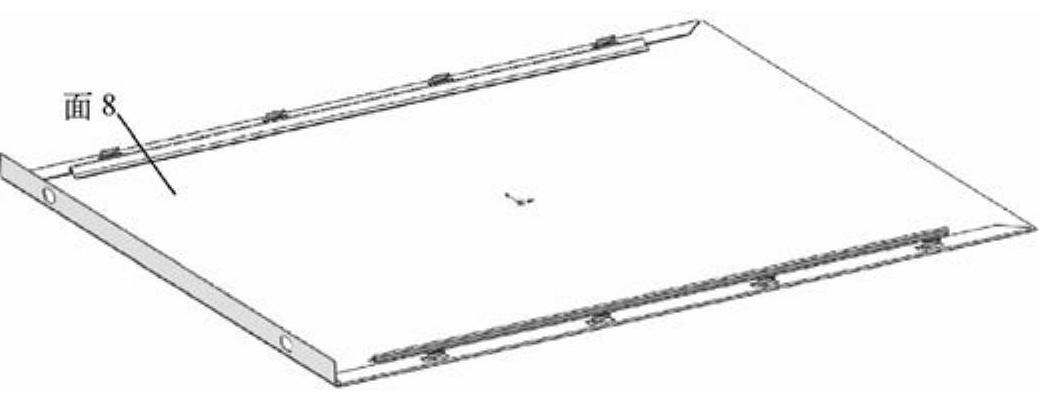

图9-245 镜像斜接法兰
