启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮，然后单击“确定”按钮，创建一个新的零件文件。

设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

绘制草图。单击“草图”工具栏中的“中心矩形”按钮，绘制草图，并标注智能尺寸，如图9-219所示。

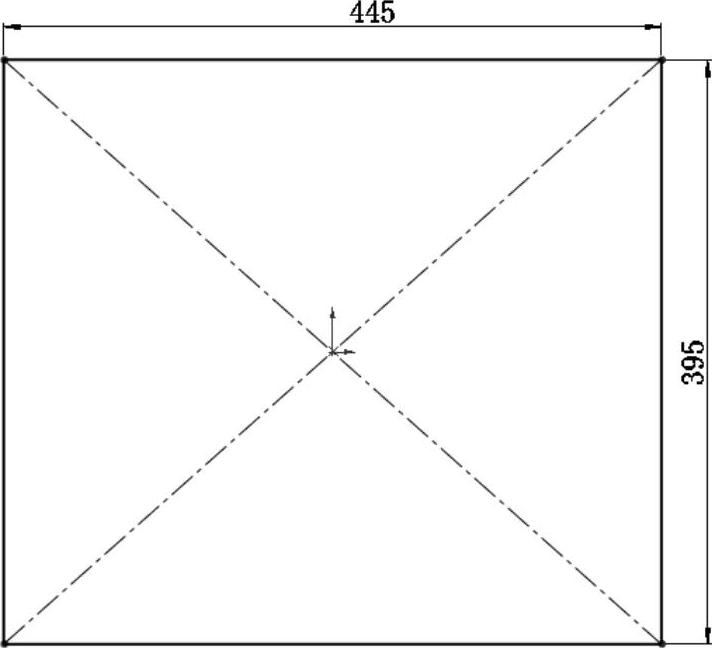

图9-219 绘制草图

生成基体法兰。单击“钣金”工具栏中的“基体法兰/薄片”按钮，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入钣金厚度为0.7mm，其他参数取默认值，如图9-220所示。然后单击“确定”按钮，完成基体法兰的创建，如图9-221所示。

图9-220 “基体法兰”属性管理器

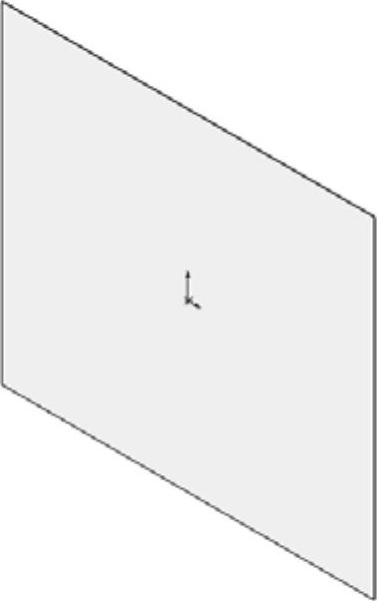

图9-221 创建基体法兰

生成边线法兰。单击“钣金”工具栏中的“边线法兰”按钮，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中选择短边为放置边线，选择“内部虚拟交点”，“折弯在外”类型，输入给定深度为15.00mm，其他参数取默认值，如图9-222所示。单击“确定”按钮，完成边线法兰的创建，如图9-223所示。

图9-222 “边线-法兰”属性管理器

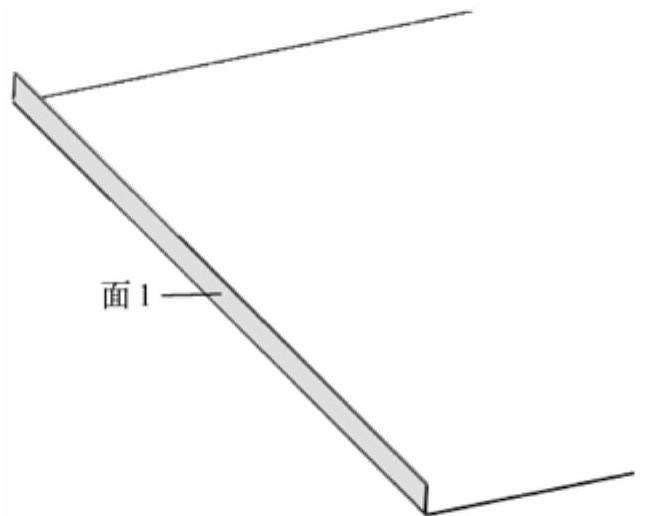

图9-223 创建边线法兰

设置基准面。在视图中选择如图9-223所示的面1，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

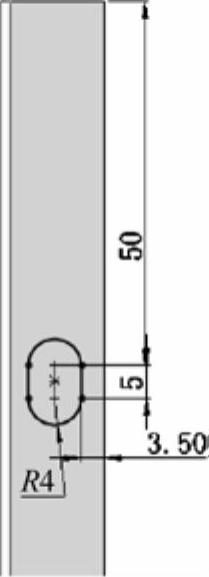

绘制草图。单击“草图”工具栏中的“直槽口”按钮，绘制草图，并标注智能尺寸，如图9-224所示。

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮。

镜像特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出如图9-225所示的“镜像”属性管理器，在视图中选取“上视基准面”为镜像面，选取上一步的切除特征。然后单击“确定”按钮，镜像切除特征如图9-226所示。

图9-224 绘制草图

(www.daowen.com)

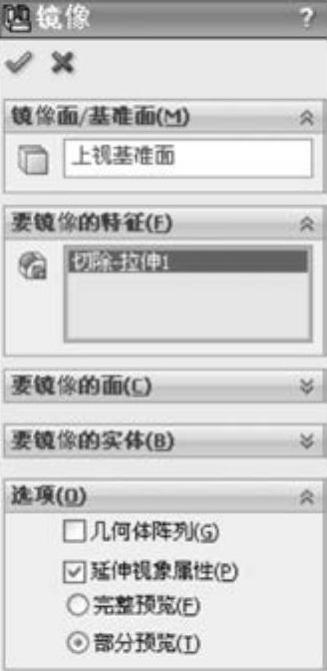

图9-225 “镜像”属性管理器

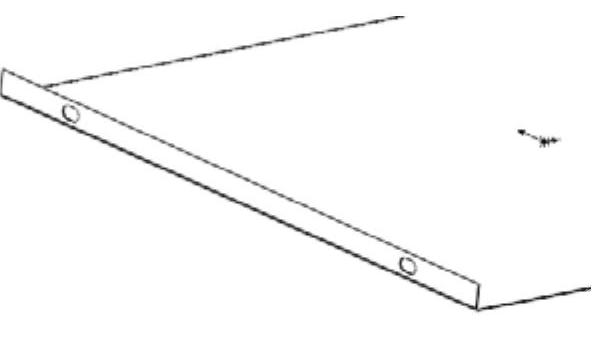

图9-226 镜像切除特征

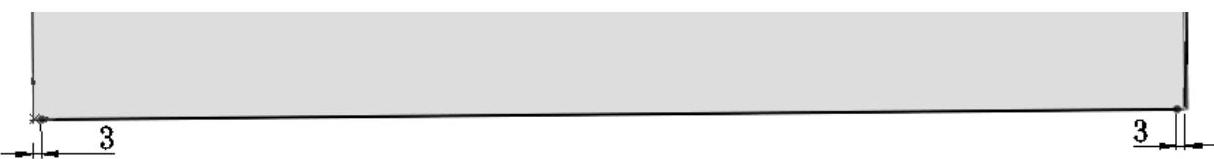

生成褶边。单击“钣金”工具栏中的“褶边”按钮，或执行“插入”→“钣金”→“褶边”菜单命令，弹出“褶边”属性管理器，在视图中选择上一步创建的4个孔边线，选择“折弯在外”，“闭合”类型，输入长度为17.00mm，其他参数取默认值。单击“编辑褶边宽度”按钮，进入草图绘制环境，更改草图尺寸，标注褶边尺寸如图9-227所示。单击“完成”按钮。重复“褶边”命令，在另一侧边线上创建参数相同的褶边，完成褶边的创建，如图9-228所示。

图9-227 标注褶边尺寸

展开折弯。单击“钣金”工具栏中的“展开”按钮，或执行“插入”→“钣金”→“展开”菜单命令，弹出“展开”属性管理器，在视图中选择图9-228中所示的面2为固定面，单击“收集所有折弯”按钮，将视图中的所有折弯展开，如图9-229所示。单击“确定”按钮，展开后的图形如图9-230所示。

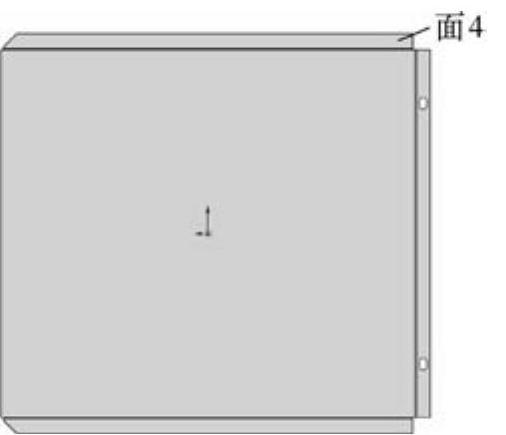

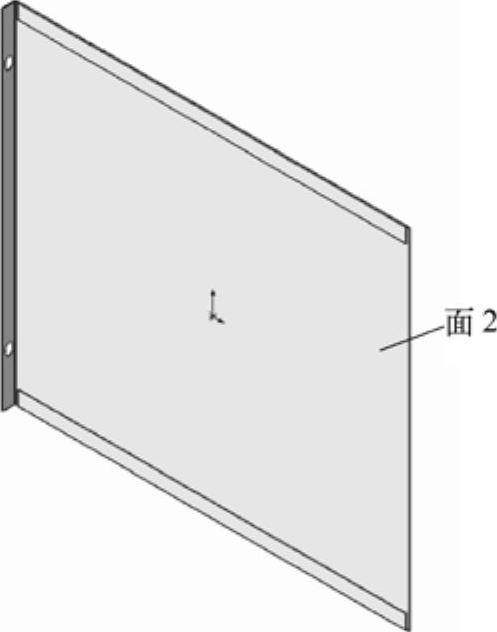

图9-228 创建褶边

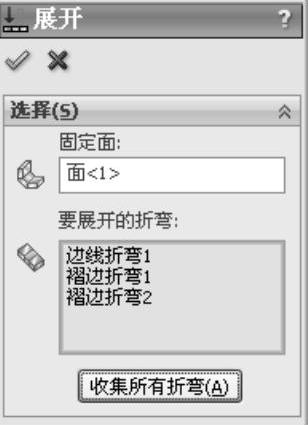

图9-229 “展开”属性管理器

设置基准面。在视图中选择如图9-230所示的面3，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮，进入草图绘制状态。

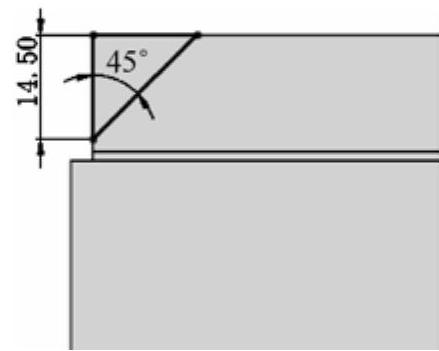

绘制草图。单击“草图”工具栏中的“直线”按钮，绘制草图，并标注智能尺寸，如图9-231所示。

切除零件。单击“特征”工具栏中的“拉伸切除”按钮，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮。

镜像特征。单击“特征”工具栏中的“镜像”按钮，或执行“插入”→“阵列/镜像”→“镜像”菜单命令，弹出“镜像”属性管理器，在视图中选取“上视基准面”为镜像面，选取上一步的切除特征。然后单击“确定”按钮，镜像切除特征如图9-232所示。

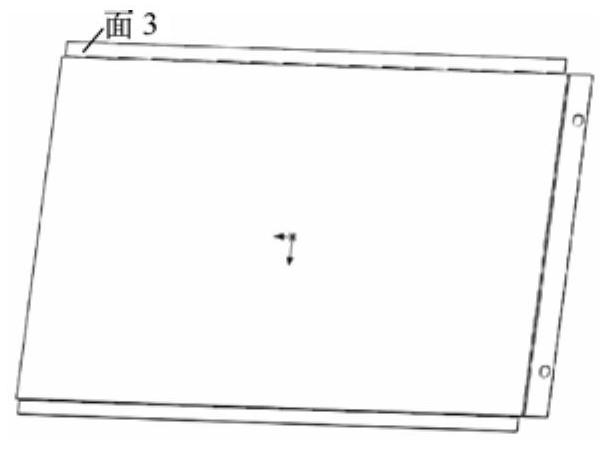

图9-230 展开后的图形

图9-231 绘制草图

图9-232 镜像切除特征
