重新编排：如何创建主板安装板主体？

时间：2023-06-23 理论教育 版权反馈
【摘要】：图9-184 绘制草图图9-184 绘制草图图9-185 “基体法兰”属性管理器图9-185 “基体法兰”属性管理器图9-186 创建基体法兰图9-186 创建基体法兰生成边线法兰。在视图中选择图9-189中的面1，然后单击“标准视图”工具栏中的“正视于”按钮，将该基准面作为绘制图形的基准面。然后单击“确定”按钮，阵列切除特征如图9-191所示。

重新编排：如何创建主板安装板主体？

978-7-111-38504-2-Part03-1565.jpg启动SolidWorks 2012，单击“标准”工具栏中的“新建”按钮978-7-111-38504-2-Part03-1566.jpg，或执行“文件”→“新建”菜单命令，在弹出的“新建SolidWorks文件”对话框中单击“零件”按钮978-7-111-38504-2-Part03-1567.jpg，然后单击“确定”按钮，创建一个新的零件文件。

978-7-111-38504-2-Part03-1568.jpg设置基准面。在左侧“FeatureManager设计树”中选择“前视基准面”，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1569.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1570.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1571.jpg绘制草图。单击“草图”工具栏中的“中心矩形”按钮978-7-111-38504-2-Part03-1572.jpg，绘制草图，并标注智能尺寸，如图9-184所示。

978-7-111-38504-2-Part03-1573.jpg生成基体法兰。单击“钣金”工具栏中的“基体法兰/薄片”按钮978-7-111-38504-2-Part03-1574.jpg，或执行“插入”→“钣金”→“基体法兰”菜单命令，在弹出的“基体法兰”属性管理器中输入钣金厚度为0.70mm，其他参数取默认值，如图9-185所示。然后单击“确定”按钮978-7-111-38504-2-Part03-1575.jpg，完成基体法兰的创建，如图9-186所示。

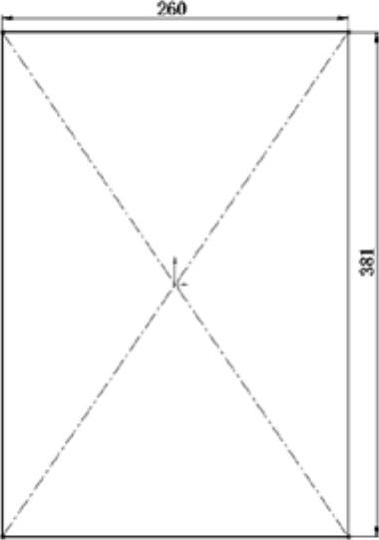

图9-184 绘制草图

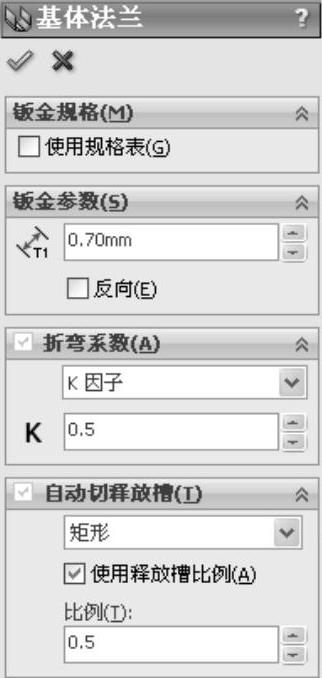

图9-185 “基体法兰”属性管理器

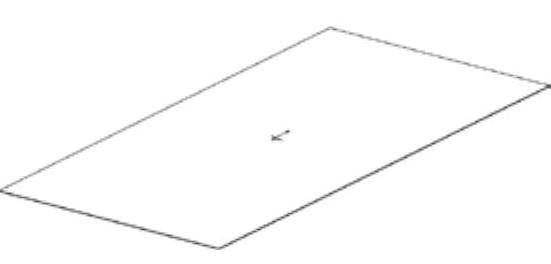

图9-186 创建基体法兰

978-7-111-38504-2-Part03-1579.jpg生成边线法兰。单击“钣金”工具栏中的“边线法兰”按钮978-7-111-38504-2-Part03-1580.jpg，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中选择图9-186所示的基体法兰中的任意一侧短边为放置边线，选择“内部虚拟交点”978-7-111-38504-2-Part03-1581.jpg，“折弯在外”类型978-7-111-38504-2-Part03-1582.jpg，输入给定深度为12.00mm，其他参数取默认值，如图9-187所示。单击“编辑法兰轮廓”按钮，进入草图环境，弹出“轮廓草图”对话框，边线法兰轮廓尺寸如图9-188所示，单击“完成”按钮，完成边线法兰的创建，如图9-189所示。

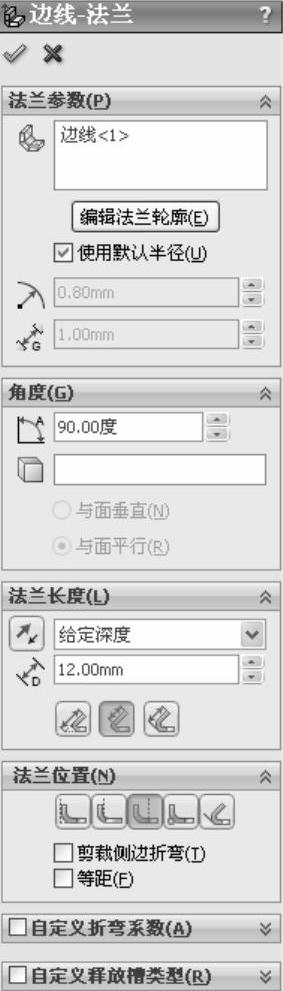

图9-187 “边线-法兰”属性管理器

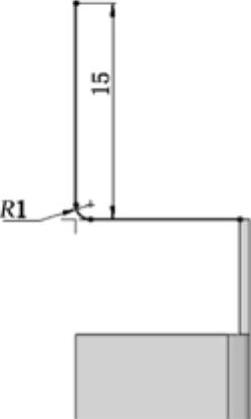

图9-188 边线法兰轮廓尺寸


图9-189 创建边线法兰

978-7-111-38504-2-Part03-1586.jpg设置基准面。在视图中选择图9-189中的面1，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1587.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1588.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1589.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1590.jpg，绘制草图，并标注智能尺寸，如图9-190所示。

978-7-111-38504-2-Part03-1591.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1592.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1593.jpg。

978-7-111-38504-2-Part03-1594.jpg阵列切除特征。单击“特征”工具栏中的“线性阵列”按钮978-7-111-38504-2-Part03-1595.jpg，或执行“插入”→“阵列/镜像”→“线性阵列”菜单命令，弹出“线性阵列”属性管理器，在视图中选取水平边线为阵列方向1，输入阵列距离为100.00mm，个数为3，将上一步创建的切除特征为要阵列的特征。然后单击“确定”按钮978-7-111-38504-2-Part03-1596.jpg，阵列切除特征如图9-191所示。

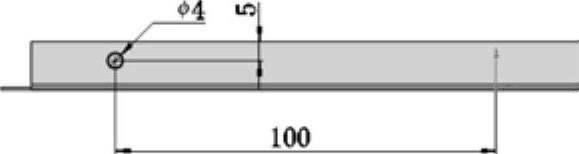

图9-190 绘制草图


图9-191 阵列切除特征

978-7-111-38504-2-Part03-1599.jpg生成边线法兰。单击“钣金”工具栏中的“边线法兰”按钮978-7-111-38504-2-Part03-1600.jpg，或执行“插入”→“钣金”→“边线法兰”菜单命令，弹出“边线-法兰”属性管理器，在视图中选择基体法兰上的另一侧短边为放置边线，选择“内部虚拟交点”978-7-111-38504-2-Part03-1601.jpg，“折弯在外”类型978-7-111-38504-2-Part03-1602.jpg，输入给定深度为12.00mm，其他参数取默认值。单击“编辑法兰轮廓”按钮，进入草图环境，弹出“轮廓草图”对话框，边线法兰轮廓尺寸如图9-192所示，单击“完成”按钮，完成边线法兰的创建，如图9-193所示。


图9-192 边线法兰轮廓尺寸

978-7-111-38504-2-Part03-1604.jpg设置基准面。在视图中选择图9-193中的面2，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1605.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1606.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1607.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part03-1608.jpg和“绘制圆角”按钮978-7-111-38504-2-Part03-1609.jpg，绘制草图，并标注智能尺寸，如图9-194所示。

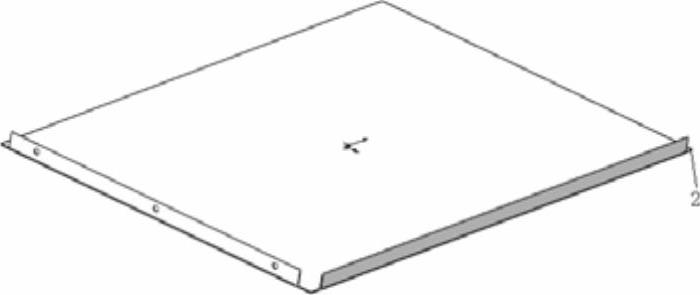

图9-193 创建边线法兰(www.daowen.com)


图9-194 绘制草图

978-7-111-38504-2-Part03-1612.jpg生成斜接法兰。单击“钣金”工具栏中的“斜接法兰”按钮978-7-111-38504-2-Part03-1613.jpg，或执行“插入”→“钣金”→“斜接法兰”菜单命令，在弹出的“斜接法兰”属性管理器中输入起始/结束处等距为8.00mm，选择如图9-195所示的边线。然后单击“确定”按钮978-7-111-38504-2-Part03-1614.jpg，完成斜接法兰的创建，如图9-196所示。

978-7-111-38504-2-Part03-1615.jpg设置基准面。在视图中选择图9-196中的面3，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1616.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1617.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1618.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part03-1619.jpg，绘制草图，并标注智能尺寸，如图9-197所示。

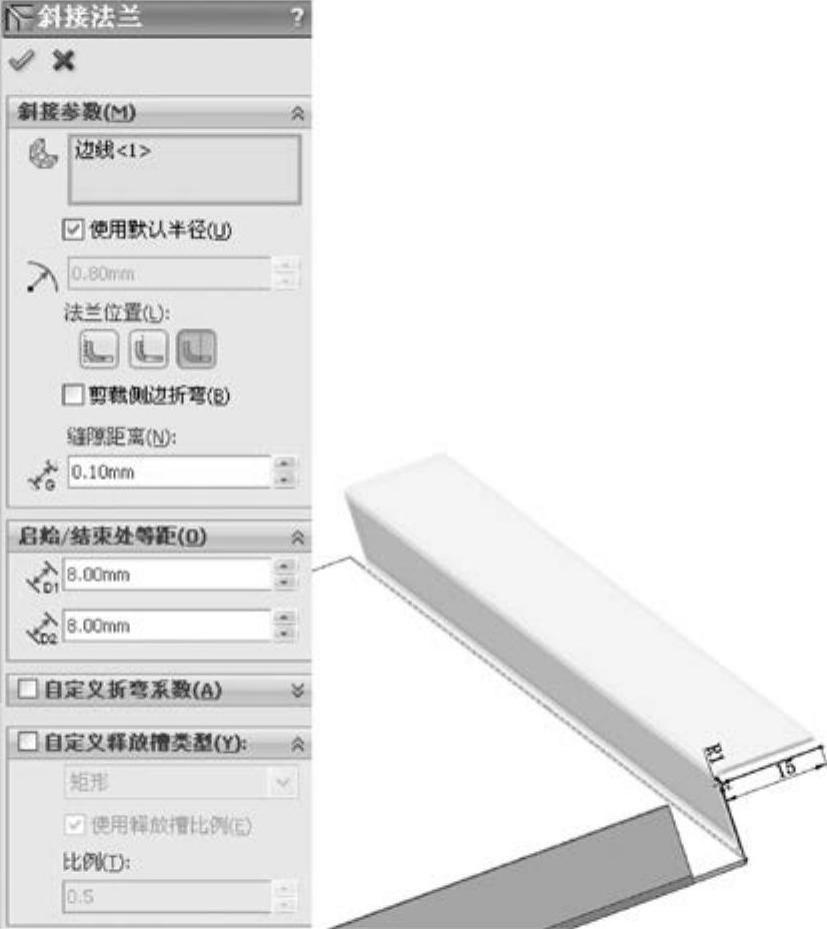

图9-195 “斜接法兰”属性管理器

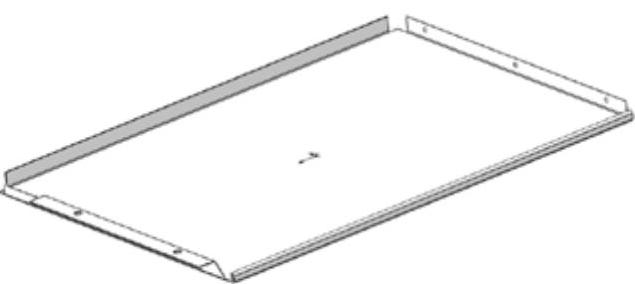

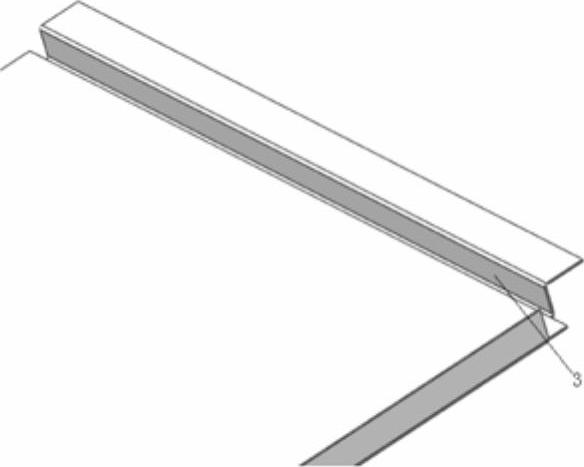

图9-196 创建斜接法兰

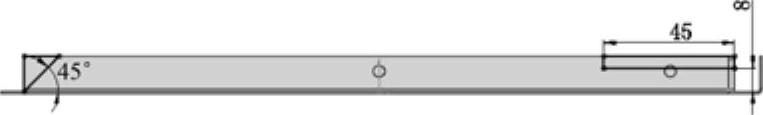

图9-197 绘制草图

978-7-111-38504-2-Part03-1623.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1624.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1625.jpg，切除零件如图9-198所示。

978-7-111-38504-2-Part03-1626.jpg设置基准面。在视图中选择图9-198中的面4，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1627.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1628.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1629.jpg绘制草图。单击“草图”工具栏中的“圆”按钮978-7-111-38504-2-Part03-1630.jpg，绘制两个直径为6.00mm的圆，并标注智能尺寸，如图9-199所示。

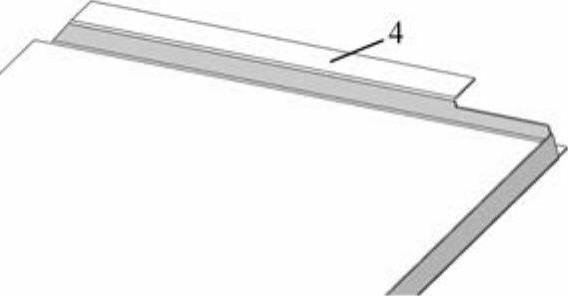

图9-198 切除零件

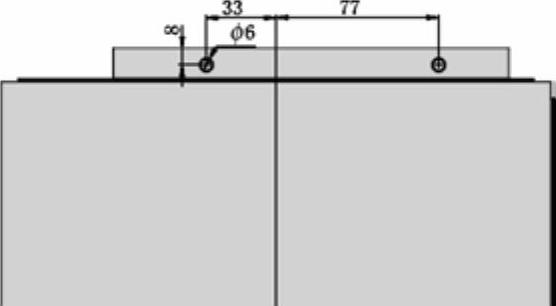

图9-199 绘制草图

978-7-111-38504-2-Part03-1633.jpg切除零件。单击“特征”工具栏中的“拉伸切除”按钮978-7-111-38504-2-Part03-1634.jpg，或执行“插入”→“切除”→“拉伸”菜单命令，在弹出的“切除-拉伸”属性管理器中设置终止条件为“完全贯穿”，其他参数取默认值。然后单击“确定”按钮978-7-111-38504-2-Part03-1635.jpg，切除零件如图9-200所示。

978-7-111-38504-2-Part03-1636.jpg设置基准面。在视图中选择图9-200中的面5，然后单击“标准视图”工具栏中的“正视于”按钮978-7-111-38504-2-Part03-1637.jpg，将该基准面作为绘制图形的基准面。单击“草图”工具栏中的“草图绘制”按钮978-7-111-38504-2-Part03-1638.jpg，进入草图绘制状态。

978-7-111-38504-2-Part03-1639.jpg绘制草图。单击“草图”工具栏中的“直线”按钮978-7-111-38504-2-Part03-1640.jpg和“切线弧”按钮978-7-111-38504-2-Part03-1641.jpg，绘制草图，并标注智能尺寸，如图9-201所示。

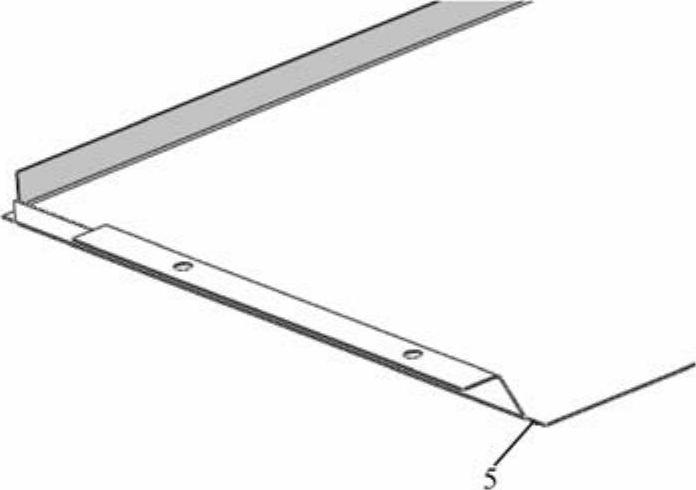

图9-200 切除零件

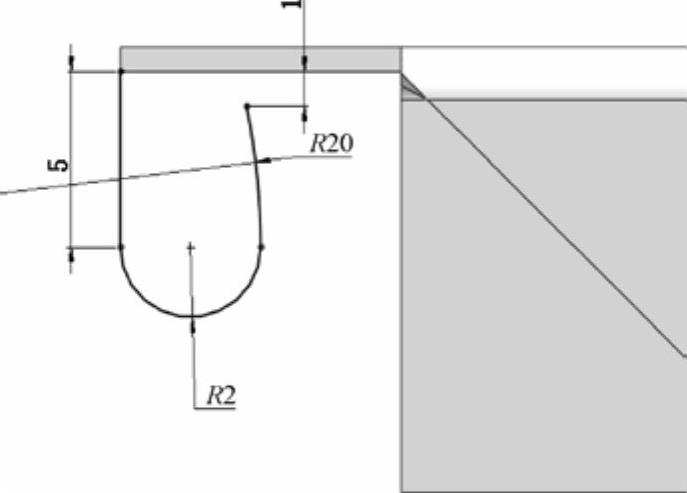

图9-201 绘制草图

978-7-111-38504-2-Part03-1644.jpg生成斜接法兰。单击“钣金”工具栏中的“斜接法兰”按钮978-7-111-38504-2-Part03-1645.jpg，或执行“插入”→“钣金”→“斜接法兰”菜单命令，在弹出的“斜接法兰”属性管理器中选择如图9-202所示的边线，采用默认设置。然后单击“确定”按钮978-7-111-38504-2-Part03-1646.jpg，完成斜接法兰的创建，如图9-203所示。


图9-202 “斜接法兰”属性管理器


图9-203 创建斜接法兰
